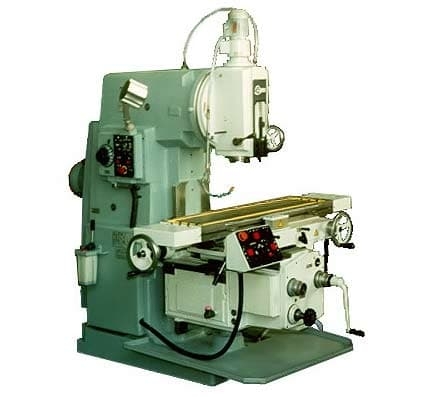

Вертикально-фрезерный станок 6Т13

Вертикально-фрезерный станок 6Т13 предназначен для обработки различных материалов, таких как металл, дерево, пластик и другие. Он идеально подходит для производства автозапчастей, мебели, инструментов и других изделий, требующих высокой точности и качества обработки.

Не упустите возможность приобрести вертикально-фрезерный станок 6Т13 и улучшить производственные процессы в вашей компании!

Вертикально-фрезерный станок 6Т13 является аналогом станков 6Р13, ВМ127М, FSS450R и предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Описание 6Т13

Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.

Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

Технологические возможности станков могут быть расширены за счет применения на них делительной головки, круглого поворотного стола и других приспособлений. Станки выпускаются в различных исполнениях по напряжению, частоте питающей сети. Поставляются запасные части.

Преимущества 6Т13

• Характерные особенности: базовая модель (автоматические циклы по 3 координатам);
• Тип: вертикальный
• механизированное крепление инструмента в шпинделе;
• устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
• предохранительная муфта защиты привода подач от перегрузок;
• торможение горизонтального шпинделя при остановке электромагнитной муфтой.
• устройство защиты от разлетающейся стружки.
• разнообразные автоматические циклы работы станка;
• широкий диапазон частот вращения шпинделя и подач стола;
• большая мощность приводов;
• высокая жесткость;
• надежность и долговечность.

Особенность вертикальных консольно-фрезерный станков заключается в вертикальном положении оси шпинделя и наличии подвижной консоли для перемещения рабочего стола. Такие машины, по сравнению с горизонтальными, являются более универсальными и относительно компактными.

Отличия модели 6Т13 от других модификаций:

Особенности конструкции 6Т13

В целом при разработке машины модернизация была ориентирована на:

• Увеличение износостойкости отдельных составляющих механизма: для этого введена обособленная система смазки винта вертикального перемещения, облегчён процесс подъёма консоли, функционирует автоматическая смазка узлов
• Проведено усовершенствование безопасности модели: введены механизмы, защищающие обслуживающий персонал от металлической стружки
• Расширены производственные возможности модели: поворот станка на 45° градусов позволяет осуществлять фрезерование винтообразных спиралей; шпиндельная головка дополнена ручным перемещением гильзы, благодаря чему можно работать с отверстиями, расположенными под наклоном в 45° относительно стола
• Расширена сфера применения за счёт возможности использования большего количества видов фрез
• Повышена точность обработки

Для бесперебойной работы, предотвращения поломок и несчастных случаев при работе на металлообрабатывающем оборудовании запрещено:

• Переключать скоростные режимы шпинделя, не прекращая работы
• Перестраивать установку сопла подачи охлаждающей жидкости в процессе фрезерования
• Устанавливать дополнительные элементы, если шпиндель вращается
• Работать без защитной униформы

Конструкционные особенности, отвечающие за безопасность

Кроме механизмов, отвечающих за высокую производительность и рабочую универсальность, модификация 6Т13 оснащена рядом приспособлений, делающих ее эксплуатацию комфортной и безвредной для персонала. Для защиты от металлической стружки и смазочно-охлаждающей жидкости предусмотрено специальное устройство. Оно включает в себя:

• Экран
• Шарнирный четырехзвёздник для перемещения экрана и установки необходимой высоты
• Дополнительное оборудование

Шторки могут перемещаться на требуемую высоту. При необходимости смены детали или инструмента экран поднимается вверх, а шторки разводятся. Визуальный доступ к области фрезерования происходит за счёт наличия в экране специального окна.

Кожух, закрывающий вращающийся шарнирный вал при работе с круглым столом. Механическая фиксация инструмента в шпинделе предотвращает возможные риски и ускоряет процесс. При активации привода зажима или отжима инструмента шпиндель останавливается, что исключает его движение в процессе зажима. Включать шпиндель можно исключительно при зажатом инструменте. При необходимости использования механического устройства для закрепления будущего изделия на панели электрошкафа имеются клеммы для механизмов контроля.

При открывании двери электрошкафа включается алгоритм, выключающий станок. Предохранительная муфта привода подач исключает повреждение при перегрузке и возникновении факторов, препятствующих движению стола.

Технические характеристики 6Т13

Примечания

станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи

 * по спец. заказу

• Длина стола, мм 1600
• Конус шпинделя ISO50
• Уци Нет
• Макс. обороты 1600
• Модель 6Т13
• Производство Российская Федерация
• Type Вертикально-фрезерный
• Макс.обороты 1600
