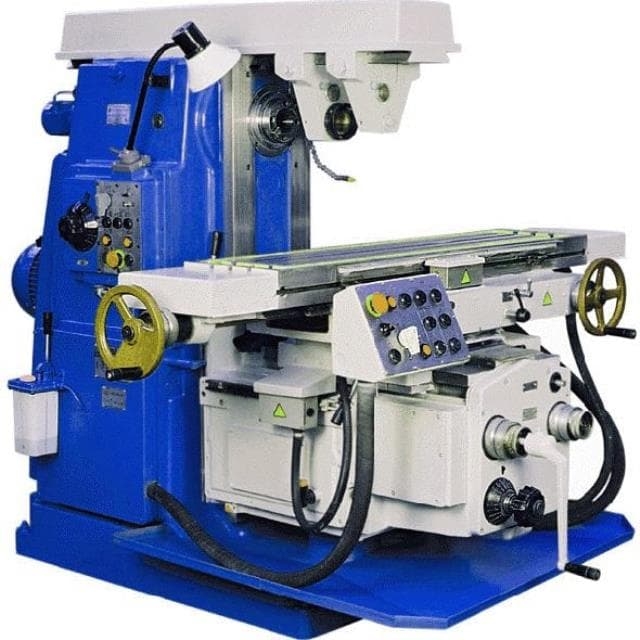

Горизонтально фрезерный станок 6Т82

Горизонтально фрезерный станок 6Т82

Приветствуем вас на странице товара горизонтально фрезерного станка 6Т82 от компании 'Невастанкомаш'. Этот станок - надежное и мощное оборудование, которое станет незаменимым помощником в вашем производстве.

Преимущества товара:

• Высокая производительность и точность обработки
• Простая настройка и удобное управление
• Долговечность и надежность конструкции
• Многофункциональность и широкий диапазон настроек

Особенности товара:

• Мощность: 7,5 кВт
• Скорость вращения шпинделя: 100-3000 об/мин
• Ходы по осям: X - 900 мм, Y - 400 мм, Z - 450 мм
• Рабочая поверхность стола: 1600x400 мм

Горизонтально фрезерный станок 6Т82 предназначен для обработки металлических и деревянных деталей различной сложности. Он идеально подходит для производства мебели, металлоконструкций, инструментов и других изделий.

Этот станок найдет свое применение в различных отраслях промышленности, таких как машиностроение, мебельное производство, автомобильная промышленность и другие.

Не упустите возможность приобрести горизонтально фрезерный станок 6Т82 от 'Невастанкомаш' и улучшить производственные процессы в вашей компании!

Горизонтально фрезерный станок 6Т82 предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.

Станки моделей 6Т82, 6Т82-27 и 6Т83, 6Т83-27 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.

Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.

Особенности конструкции

• механизированное крепление инструмента в шпинделе;
• устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
• предохранительная муфта защиты привода подач от перегрузок;
• торможение шпинделя при остановке электромагнитной муфтой.
• разнообразные автоматические циклы работы станка;
• широкий диапазон частот вращения шпинделя и подач стола;
• большая мощность приводов;
• высокая жесткость;
• надежность и долговечность

Технологические возможности фрезерного станка 6Т82:

• Высокая производительность
• Точность и высокое качество обработки
• Автоматизация процесса обработки
• Надежность и долговечность

Состав и конструкция фрезерного станка 6Т82

1. Перечень составных частей фрезерного станка 6Т82
2. станина
3. коробка переключения
4. пульт боковой
5. коробка скоростей
6. устройства электромеханического зажима инструмента
7. шкаф управления
8. стол и салазки
9. механизм замедления подачи
10. пульт основной
11. консоль
12. коробка подач

Перечень органов управления фрезерным станком 6Т82

1. Указатель скоростей шпинделя
2. Кнопка "Толчок шпинделя"
3. Переключатель "Зажим-отжим инструмента"
4. Кнопка "Перемещение стола вперед, влево, вверх"
5. Переключатель выбора направления перемещения стола
6. Кнопка "Перемещение стола назад, вправо, вниз"
7. Кнопка "Стоп перемещения стола"
8. Кнопка "Замедленная подача"
9. Кнопка "Быстрое перемещение стола" (дублирующая)
10. Кнопка "Стоп" аварийная
11. Кнопка "Стоп шпинделя" (дублирующая)
12. Рукоятка переключения скоростей шпинделя
13. Кнопка "Пуск шпинделя" (дублирующая)
14. Ручное перемещение хобота
15. Зажим серег
16. Зажимы салазок
17. Клавиша "Перемещение стола влево"
18. Клавиша "Перемещение стола вправо"
19. Клавиша "Стоп продольного перемещение стола"
20. Зажимы стола
21. Переключатель включения режима работы стола "Ручной - механический"
22. Маховик ручного продольного перемещения стола
23. Кнопка "Пуск шпинделя"
24. Кольцо-нониус
25. Лимб механизма поперечных перемещений стола
26. Ручное поперечное перемещение стола
27. Кнопка "Стоп" аварийная
28. Ручное вертикальное перемещение стола
29. Переключатель выбора режима работы станка
30. Грибок переключения подач
31. Кнопка "Стоп шпинделя"
32. Переключатель "Замедленная подача"
33. Кнопка "Быстрое перемещение стала"
34. Клавиш "Стоп вертикального перемещения стола"
35. Клавиша "Перемещение стола вниз"
36. Клавиша "Перемещение стола вверх"
37. Маховик ручного продольного перемещения стола (дублирующий)
38. Клавиша "Стоп поперечного перемещения стола"
39. Клавиша "Перемещение стола вперед"
40. Клавиша "Перемещение стола назад"
41. Зажим хобота
42. Вводной выключатель
43. Переключатель направления вращения шпинделя "Влево-вправо"
44. Переключатель насоса охлаждения "Включено-выключено"
45. Переключатель выбора автоматических циклов по рамке
46. Переключатель выбора автоматических циклов стола
47. Зажим консоли
48. Зажимы поворотных салазок
49. Рукоятка ручного вертикального и поперечного перемещений стола, (съемная)

Технические характеристики 6Т82

Примечания

станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи

* по спец. заказу

Оборудование для 6Т82 (6Р82) за отдельную плату:

• Стол поворотный круглый с редуктором механического привода 7204-0023-01
• Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
• Долбежная головка ПИ 695
• Накладная фрезерная головка ПИ 73005
• Тиски станочные 7200-0220-02

• Длина стола, мм 1250
• Конус шпинделя ISO50
• Уци Нет
• Макс. обороты 1600
• Напряжение, В 380
• Мощность, кВт 10.5
• Масса, кг 3150
• Модель 6Т82
• Производство Российская Федерация
