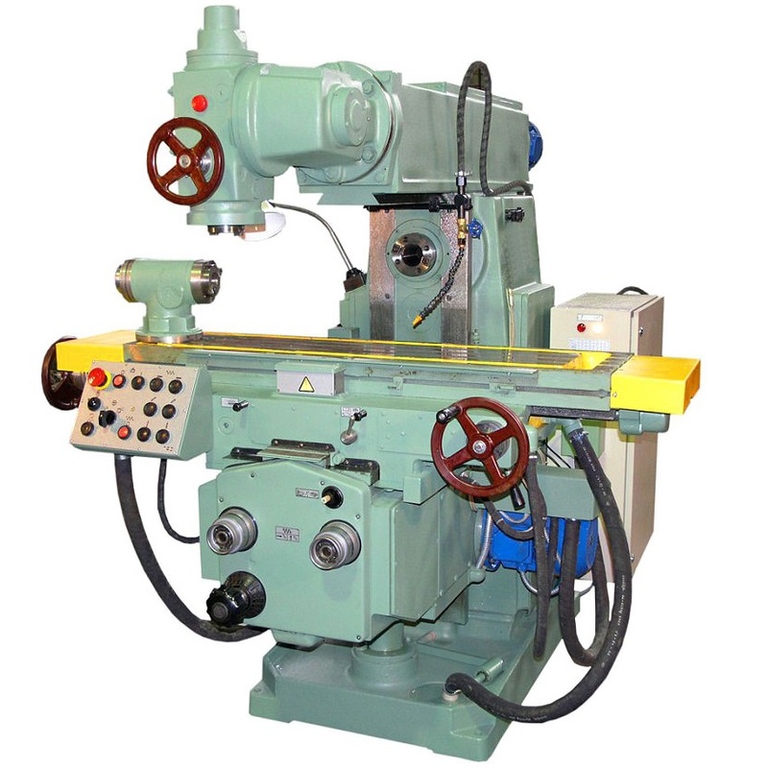

Широкоуниверсальный фрезерный станок 6Т82Ш

Станок консольно-фрезерный 6Т82Ш имеет широкие функциональные возможности, позволяя с максимальным удобством обрабатывать различные материалы. Универсальность этой модели дает возможность за минимальное время изготавливать металлические модели, штампы, пресс-формы, шаблоны, кулачки и другие детали, необходимые для самых разных отраслей современной промышленности. Для того чтобы выполнять фрезерование крупногабаритных деталей с нестандартными формами, превышающими размеры рабочего стола, производитель оснастил станок данной модели выдвижным хоботом, на который крепится шпиндельная головка. Подобная конструкция дает возможность проворачиваться под любым углом в двух взаимно перпендикулярных плоскостях, значительно увеличивая площадь обрабатываемой заготовки. Стоит отдельно отметить, что горизонтальный шпиндель станка может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами. Помимо этого производитель предусмотрел возможность раздельной одновременной работы сразу двумя шпинделями, а также дополнительное использование делительной головки, поворотного круглого стола и других приспособлений.

Основные преимущества станков 6т82ш

• привод горизонтального шпинделя 7,5 кВт, вертикального 3 кВт;
• устройство механизированного крепления инструмента;
• величина зазора в винтовой паре продольной подачи регулируется при помощи специального устройства;
• муфта защиты привода подач от перегрузок;
• электромагнитная муфта торможения шпинделя;
• широкий диапазон частот вращения шпинделя и подач стола;
• наличие автоматических циклов фрезерования заготовок по трем осям;
• широкий диапазон частот вращения шпинделя и подач стола;
• способность работы двумя шпинделями одновременно;
• высокая жесткость, надежность, долговечность.

Устройство цифровой индикации sds6-3v уци на 3 оси

За дополнительную плату возможна установка устройства цифровой индикации (УЦИ), которое предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.

• УЦИ с отображением координат трех осей.
• Яркий дисплей
• Возможность выбора типа станка - токарный, фрезерный, шлифовальный.

Технические характеристики

Комплектация за дополнительную плату:

• Устройство цифровой индикации Sino SDS6-3V (или аналог по желанию Заказчика)
• Стол поворотный горизонтальный ø 400 мм 7204-0023-01
• Универсальная делительная головка УДГ-Д-250
• Тиски станочные чугунные поворотные 7200-0220-02 (200мм)

• Длина стола, мм 1250
• Конус шпинделя ISO50
• Уци Нет
• Макс. обороты 1600
• Напряжение, В 380
• Мощность, кВт 13.5
• Масса, кг 3550
• Модель 6Т82Ш
• Производство Российская Федерация
