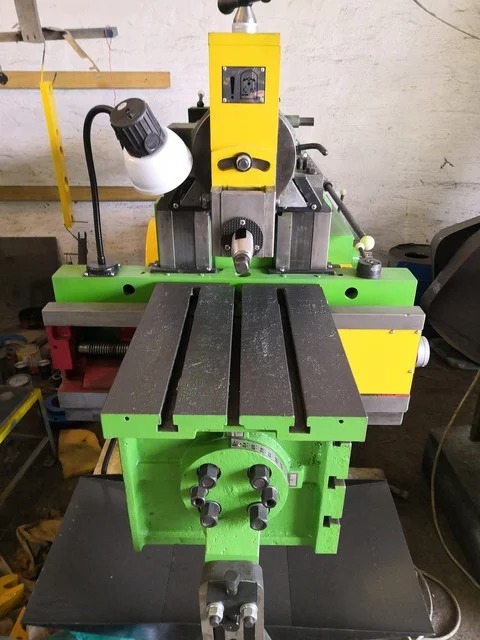

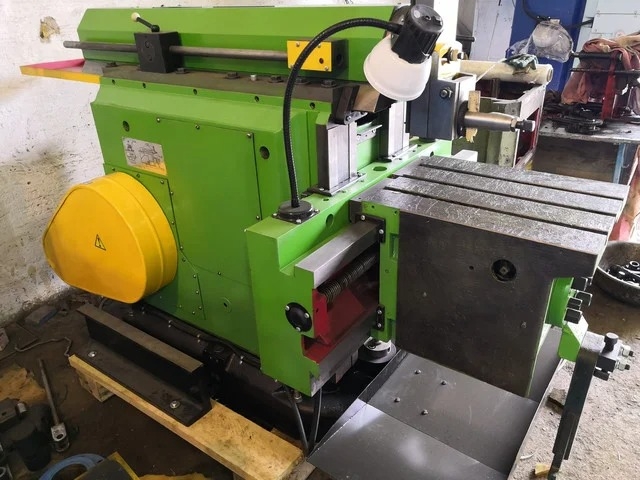

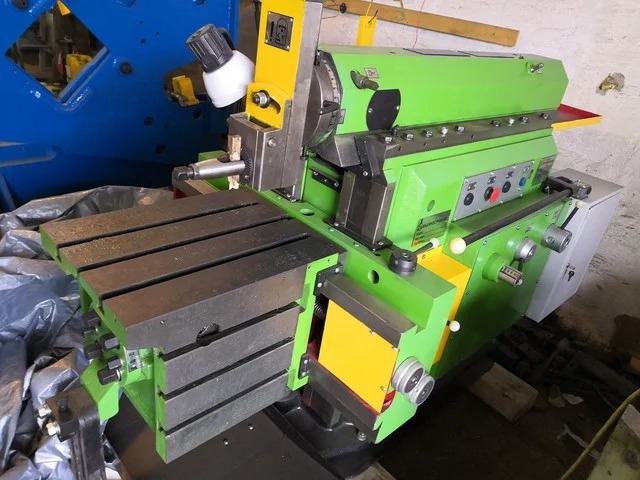

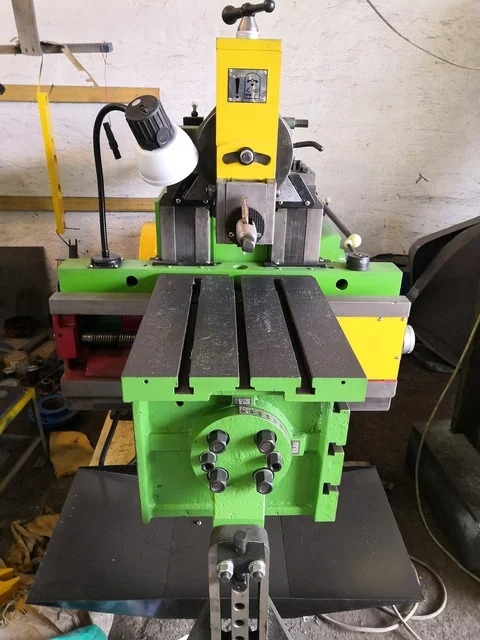

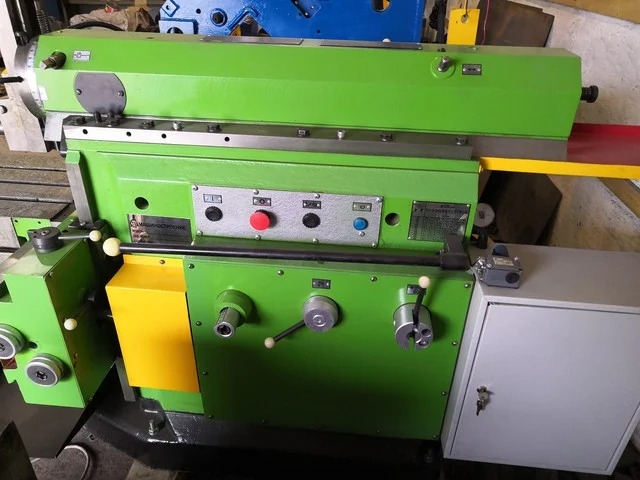

Поперечно-строгальный станок 7305ТД

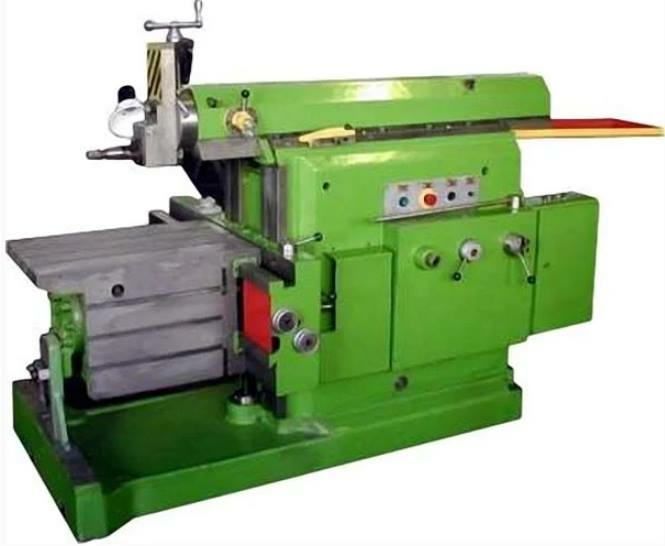

Поперечно-строгальный станок модели 7305-Т может быть использован в ремонтных и производственных цехах и мастерских для выполнения строгальных работ на горизонтальных, вертикальных и наклонных поверхностях (как плоских так и фасонных), на станке могут выполняться прорезания пазов, канавок. Конструкционной особенностью станков строгальных модели 7305 Т является жесткая станина, что обеспечивает необходимую точность обработки.​

Поперечно-строгальный станок 7305Т предназначен для обработки резцом вертикальных, горизонтальных, наклонных плоских и фасонных поверхностей деталей, а также для прорезания всевозможных пазов и канавок в деталях с длиной обработки до 500 мм. Он применяется на заводах индивидуального и мелкосерийного производства.

Станина станка 7305Т установленная на фундаментную плиту имеет коробчатую форму и является достаточно жесткой. Что придаёт станку необходимую точность обработки.

На станине сверху имеются горизонтальные направляющие, по которым перемещаются ползун с прикрепленным к нему суппортом. Поперечно-строгальный станок 7305Т имеет направляющие с регулировочным клином для регулировки зазоров в процессе эксплуатации, что повышает надёжность станка и его бесперебойную работу.

Ползун с суппортом резцовой головки перемещается по направляющим при помощи кулисного механизма. Суппорт имеет ручную и автоматическую подачи. При автоматической подаче, суппорт перемещается только вниз.

Перемещение стола в горизонтальном направлении осуществляется как автоматически, так и вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачи устанавливается крановым механизмом.

Суппорт имеет ручное и механическое (по заказу) перемещения. Имеется механизм подъема резца при обратном ходе ползуна. Стол имеет ручное, механическое и ускоренное перемещения.

Механическая коробка скоростей с однорукояточным управлением и кулисный механизм обеспечивают движение ползуна с восьмью скоростями и различной длиной хода. Коробка подач обеспечивает 25 подач стола. Механизмы, размещенные в станине станка, имеют принудительную централизованную смазку. Привод станка осуществляется от отдельного электродвигателя, включаемого с кнопочной станции.

Станок поперечно-строгальный 7305Т в основном исполнении изготавливается с прямоугольным неповоротным столом. Так же по желанию клиента станок может комплектоваться долбежной головкой, круглым столом на станке, что позволит производить обработку поверхностей методом долбления.
