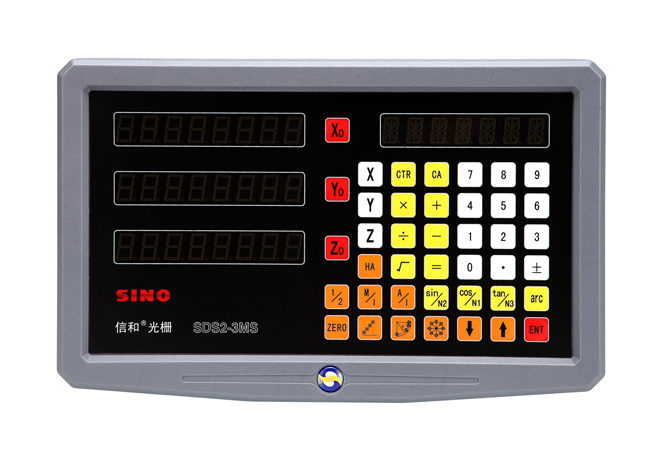

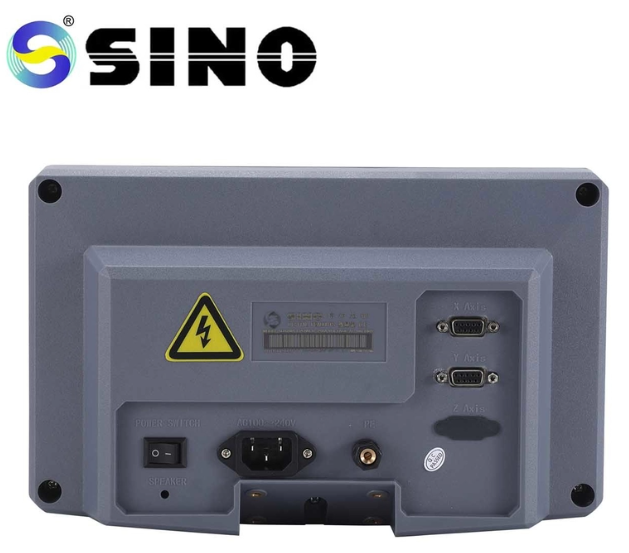

Устройство цифровой индикации монитор SINO SDS3MS

Назначение устройства заключается в использовании на металлообрабатывающих станках универсальной группы для измерения перемещения осей станка.

УЦИ SDS3ms имеет количество осей контроля – 3 оси и может применятся с любыми линейками SINO.

К примеру, при установке на токарно-винторезный станок линеек для перемещения по осям Х и Z все показания линеек передаются на монитор УЦИ через VGA кабель.

Последний в свою очередь электрические сигналы преобразовывает и осуществляет визуализацию, которую контролирует оператор станка.

Установить устройство цифровой индикации можно в любой удобное для оператора место.

Монитор выполнен из высокопрочного пластика, цветной дисплей. Продукция имеет сертификацию СЕ.

Бюджетное устройство цифровой индикации SDS3MS предназначено для точного измерения положения заготовки по двум осям (X, Y) на фрезерных станках.

Особенности

• Компактный легкий корпус с ярким LED-дисплеем и удобной клавиатурой.
• Устройство оснащено двумя входами для линейных энкодеров.
• Интуитивно понятное управление, простота установки и настройки устройства.

Функционал

• Регулировка яркости.
• Индикатор углового положения.
• Сброс настроек до значения по умолчанию.
• Установка нулевого положения.
• Миллиметры / дюймы.
• Абсолютная / шаговая система.
• Поиск средней точки.
• Отслеживание опорной точки.
• Память для 200 точек пользовательских координат.
• Калькулятор.
• Линейная компенсация ошибок.
• Нелинейная компенсация ошибок.
• Сохранение настроек при внезапном отключении питания.
• Расчет радиуса/диаметра окружности.
• Простая функция расчета R-образной дуги.
• Плавная функция расчета R-образной дуги.
• Сверление отверстий вдоль наклонной линии.
• Позиционирование отверстий по окружности (PCD).
• Обработка внутренней полости прямоугольника.
• Компенсация диаметра инструмента.
• Обработка фаски.
• Цифровой фильтр.

Технические характеристики устройства цифровой индикации SINO SDS3MS (монитор)

Комплектация

• Устройство цифровой индикации Sino SDS3MS.
• Кабель питания, 1 м (вилка US/UK/EU/AU).
• Руководство пользователя на английском языке.
