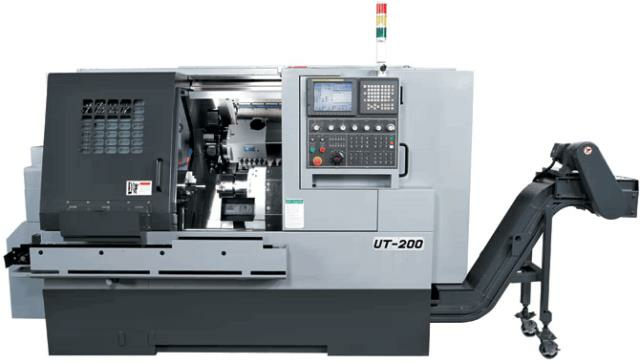

Токарный станок с ЧПУ Accuway UT 200
(голосов 1)
Артикул: accUT 200 Код товара: 1495
Под заказ
Преимущества токарного станка с ЧПУ Accuway UT 200
- Высокая точность обработки
- Быстрая смена инструмента
- Удобное программирование
- Надежность и долговечность
Особенности токарного станка с чпу accuway ut 200
- Мощный шпиндель
- Современная система ЧПУ
- Автоматическая смазка
Назначение
Токарный станок с ЧПУ Accuway UT 200 предназначен для точной обработки деталей из металла.
Сферы применения
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
Ключевые слова: токарный станок, чпу, accuway ut 200, промышленное оборудование, точная обработка
Токарный станок с ЧПУ Accuway UT 200 с высокой точности оснащен ЧПУ и позволяет решать самые разнообразные задачи в области металлообработки: изготовление и обработка деталей в форме тел вращения, нарезание резьбы, обработка торцов, точение внутренних и наружных поверхностей, сверление отверстий и др.
Особенности ut 200:
- Контроллер Fanuc 0i-T с цветным ЖКИ экраном, интегрированным в цельную панель управления 8.4"
- Конструкция цельного станка с наклонной станиной на 45 0С, широко свободный доступ ко всем осям, большой диаметр вращения
- Высокая жесткость отвечает потребностям непрерывных тяжелых условий и пошаговой резки
- Ранее выпускавшийся серводвигатель, абсолютное значение кодирующего устройства обеспечит точность положения
- Шпиндель высокой точности удерживается двумя роликовыми подшипниками и само настраивающимися угловыми шариковыми подшипниками
- Станции на 8/10/12 гидравлических инструментов; обновленная до 12-ти инструментов, мощная револьверная головка с VDI 30 статическим и вращающимся держателем инструмента для фрезерования и сверления (опционально)
- Ось С имеет много позиционный индекс, управляющая радиальным и осевым профилем для выполнения обработки «на одном станке» (опционально)
Технические характеристики accuway ut 300
| Технические характеристики | Размеры | Технологические данные | |
| Параметр/модель | UT-200 | UT200M | |
| Контроллер | FANUC 0i - TC | ||
| Параметры | |||
| Габарит вращения по оси z | мм(дюйм) | 505 (19.9) | |
| Габарит вращения по оси x | мм(дюйм) | 318 (12.5) | |
| Максимальный диаметр изделия, устанавливаемого на токарный станок | мм(дюйм) | 350(13.8) | |
| Максимальная длина изделия, устанавливаемого на токарный станок | мм(дюйм) | 570 (22.4) | |
| Шпиндель | |||
| Коническое отверстие шпинделя | ASA | A 2-5/A 2-6 | |
| Диаметр механизированного патрона | мм(дюйм) | 169 (6)/210 (8) | |
| Диаметр отверстия шпинделя | мм(дюйм) | 56 (2.2);62/76 (2.4/3) | |
| Скорость шпинделя | об/мин | 6,000;4,500/4000 | |
| Мощность двигателя шпинделя (пост. / 30 мин) | кВт(л.с.) | 11/ 15 | |
| Наибольший диаметр обрабатываемого прутка | мм(дюйм) | 44 (1.7); 52/65 (2/2,6) | |
| Ход | |||
| Ось х | мм(дюйм) | 600 (23.6) | |
| Ось z | мм(дюйм) | 220 (8.7) | |
| Скорость подачи | |||
| Форсированная подача по оси z | м/мин (прер. в мин) | 20 (787) | |
| Форсированная подача по оси х | м/мин (прер. в мин) | 20 (787) | |
| Механизированная револьверная головка | |||
| Тип | Гидравлическая | VDI | |
| Количество инструментов | шт | 8 (10/ 12) | 12 |
| Размер корпуса квадратного инструмента | мм(дюйм) | 25 (1) / 20 (0.8) | 20 (0.8) |
| Размер корпуса круглого инструмента | мм(дюйм) | 32 (1.3) | 30 (1.2) |
| Угловая индексация шпинделя cs | Град | - | 0.015 |
| Максимальная скорость вращения инструмента | об/мин | - | 6000 |
| Мощность привода вращающегося инструмента | кВт | - | 2,2 |
| Задняя бабка | |||
| Ход корпуса задней бабки | мм(дюйм) | 545 (21.5) | |
| Перемещение гильзы шпинделя | мм(дюйм) | 80 (3.1) | |
| Диаметр гильзы шпинделя | мм(дюйм) | 75 (3) | |
| Коническое отверстие гильзы шпинделя | МТ | 4 | |
| Задание положения задней бабки | Ручной/программируемый | ||
| Габариты | |||
| Требуемая площадь пола | м(фт) | 2.9 ⌀ 1.6(9.5 ⌀ 5.3) | |
| Высота | м(фт) | 1.7(5.6) | |
| Вес | кг(фунт) | 3,700 | |
Стандартные вспомогательные инструменты токарного станка с ЧПУ ACCUWAY UT 200:
- Полый гидравлический цилиндр с тремя зажимными приспособлениями и зажимной патрон
- Контроллер FANC Oi-TC
- Монитор ЖКИ 8,4”
- Зарегистрированная программа обработки деталей на 400 типов.
- Программа обработки деталей : 640 м
- Интерфейс RS-232
- Теплообменник электрического шкафа
- Источник гидравлической мощности
- Система охлаждения высокого давления (4 бар)
- Полностью закрытый в направлении осей X/Y кожух
- Система автоматической смазки
- Трехцветная предупреждающая световая сигнализация
- Стандартный гидравлический цилиндр с тремя мягкими зажимными приспособлениями и одним прочным
- Набор инструментов
- Держатель инструмента (правша) – 25 мм х 25 мм х 1 компл.
- Держатель инструмента (левша) – 25 мм х 25 мм х 1 компл.
- Трубковидная оправка для сверления ⌀32 мм - 3 компл
- Держатель U-образный ⌀32 мм - 1 компл
- Гнездо трубковидной оправки 32 мм 1 компл: 8/10/12/16/20/25 мм
- U-образное гнездо 32 мм- 1 компл: 6/20/25 мм
- Гнездо сверла 32 мм: МТ 1/23
- 2-летняя гарантия на контроллер FANUC
- 1 летняя гарантия на детали машин компании ACCUWAY
Дополнительные инструменты – серия ul:
- Обновление до полого цилиндра с тремя зажимными приспособлениями и зажимным патроном Howa
- Полый гидравлический цилиндр с тремя зажимными приспособлениями и зажимной патрон Kitagawa
- Обновление до гидравлической механизированной револьверной головки на 10 положений
- Обновление до гидравлической механизированной револьверной головки на 12 положений
- Обновление до револьверной головки ACCUWAYс приводом от серводвигателя на 8 положений
- Обновление до револьверной головки ACCUWAYс приводом от серводвигателя на 12 положений
- Устройство подачи прутка 1,2 м ⌀5~65 мм Fedek DH-65
- Устройство подачи прутка 1,5 м ⌀5~65 мм Fedek DH-65L
- Патрон с пружинящей зажимной втулкой 42/B5 173E
- Патрон с пружинящей зажимной втулкой 60/B6 185E
- Устройство для настройки контактного датчика HPRA
- Устройство для настройки контактного датчика HPRA
- Внешний шкаф управления
- Приёмник обработанных деталей
- Интерфейс устройства подачи прутка (7 или 24 контакта) / Внешняя карта М-код
- Автоматическая дверь
- Программируемая задняя бабка
- Собиратель масляного тумана
- Отделитель охлаждающего масла
- Воздушный вентилятор для электрического шкафа
- Трансформатор
- Шпиндель А2-6 для наибольшего диаметра обрабатываемого прутка 65 мм + патрон 8”.
- мощная револьверная головка VDI 30 + контроллер оси С
