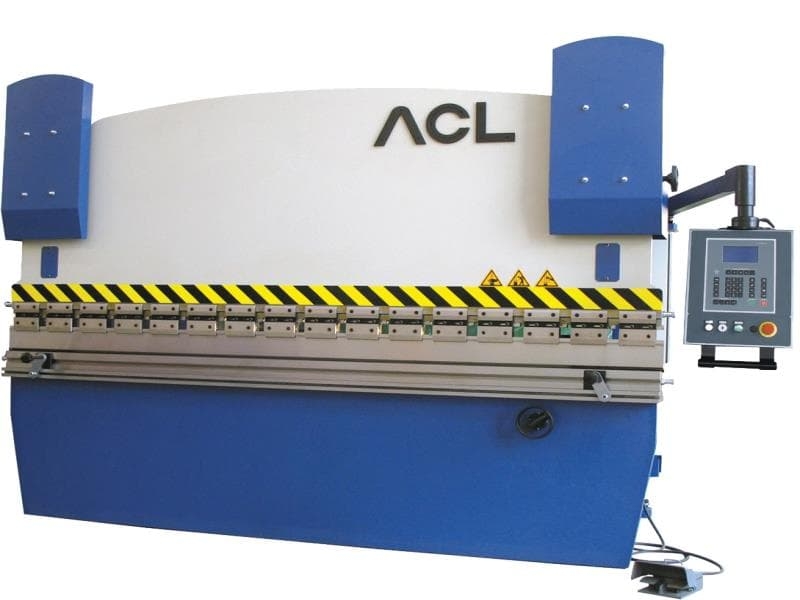

Листогибочный пресс с ЧПУ ACL WE67K-40/2200

Листогибочный пресс с ЧПУ ACL WE67K-40/2200

Преимущества:

• Высокая точность гибки листового металла
• Удобное управление с помощью ЧПУ
• Надежность и долговечность оборудования
• Широкий диапазон гибких возможностей

Особенности:

• Модель: WE67K-40/2200
• Максимальная длина гибки листа: 2200 мм
• Максимальная толщина гибки листа: 40 мм
• Система управления: ЧПУ
• Программируемые режимы работы

Назначение:

Листогибочный пресс с ЧПУ ACL WE67K-40/2200 предназначен для точной и эффективной гибки листового металла различной толщины. Благодаря системе ЧПУ, управление процессом гибки становится простым и удобным.

Сферы применения:

• Промышленное производство
• Строительная отрасль
• Машиностроение
• Автомобильная промышленность

Листогибочный пресс с ЧПУ ACL WE67K-40/2200 предназначен для серийного, мелкосерийного и штучного изготовления деталей имеющих более четырех гибов и гибов не под прямыми углами. Пресс оснащен простой и удобной электронной CNC панелью управления ЧПУ Cybelec DNC 60.

Техническое описание контроллера CYBELEC DNC 60 PS:

• Конфигурируемое цифровое управление для X, Y осей.
• Контроль за пропорциональными клапанами ±10 В.
• Черно-белый ЖК экран с высоким разрешением 75x130мм.
• Многостраничный дисплей с доступом через меню или с прямым доступом.
• Многоязыковое программирование в диалоговом режиме. В каждом DNC для оператора доступны постоянно 8 языков.
• Программирование изогнутого изделия в соответствии со способом L-alpha с вычислением положений заднего упора и определением не-завальцованной длины в соответствии с требованиями стандарта DIN 6935.
• Буквенно-цифровое программирование номера кода и страниц производства.
• Автоматическое преобразование: дюйм / мм; короткая тонна/ метрическая тонна; фунтов на кв. дюйм х 1000/ кг/см2.
• Внутренняя энергонезависимая память
• - примерно 600 последовательностей,
• - 20 пуансонов,
• - 30 форм-блоков.
• Оси, контролируемые вручную R, Z1,Z2.
• В стандартную комплектацию также входит выносная педаль с кнопкой аварийного останова.

Стандартная конфигурация ACL WE67K-40/2200:

• Управление контроллером по двум осям (Y-X) для WE67K
• Синхронизация работы цилиндров торсионом
• ЧПУ CYBELEC DNC60S для WE67K
• Гидравлический клапан пропорционального усилия Rexroth
• Электрические компоненты Schnider и Siemens
• Сервомотор на заднем упоре
• Шариковый ходовой винт и линейная направляющая
• Уплотнения от попадания масла снаружи
• Верхний механизм компенсации прогиба
• Гидравлическая система компенсации прогиба нижней балки
• Стандартный комплект пуансон/матрица (евро стандарт)
• Стандартная передняя поддержка листа

Технические характеристики WE67K-40/2200

• Усилие, тн 40
• Ширина обработки, мм 2200
• Мощность, кВт 4
• Масса, кг 3350
• Модель WE67K-40/2200
