Автомат продольного точения Shute TQ-125I
(голосов 0)
Артикул: 9829328tq_125i Код товара: 105613
Под заказ
Автоматы продольного точения Shute серии TQ являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L / D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств.
Автоматы продольного точения Shute TQ подойдут для производства крупносерийных партий деталей в следующих отраслях:
Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.
Область применения
Автоматы продольного точения Shute TQ подойдут для производства крупносерийных партий деталей в следующих отраслях: Для точной индустрии, электронной и аэрокосмической промышленности: Детали для медицинской техники и инструмента:Схемы обработки
Конструктивные особенности
 | Управление инструментальной системой Компания Shute разработала систему управления жизненным циклом инструмента для системы ЧПУ Mitsubishi. Система фиксирует статистику по времени стойкости инструмента, с возможностью загрузки соответствующих данных на сервер. Используя данную систему, пользователь контролирует состояние инструмента в реальном времени и может устанавливать резервные инструменты для оперативной замены изношенных позиций дублирующими без остановки программы. ATC технология от Shute - это быстрая смена инструментов по кротчайшей траектории. Система выбирает кротчайший путь между инструментальными ячейками, экономя вспомогательное время. |

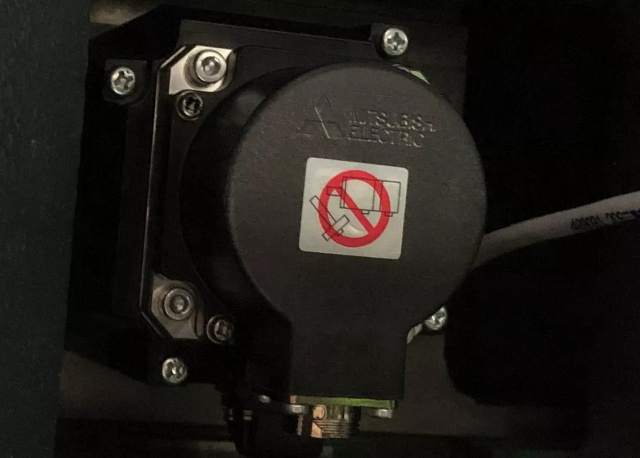

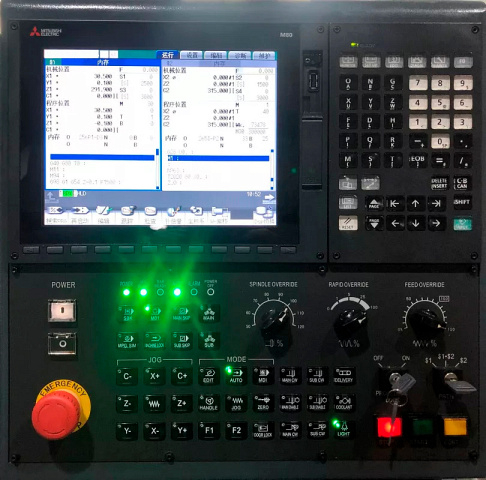

 | Система ЧПУ Система ЧПУ Mitsubishi M80 Дисплей 10,4' TFT LCD;Двухканальная работа станка, обработка двух деталей одновременно;Все двигатели и привода Mitsubishi (Япония) - отличное быстродействие, легендарная надёжность, высокая точность и стабильность обработки;Скорость быстрых перемещений до 32 м/мин. Специальные функции Благодаря специальной оболочке системы от Shute, увеличена скорость и точность управления. Предварительное считывание 30 программных циклов для точного расчета маршрута в автоматическом режиме. Система сама рассчитывает время ускорения и замедления во время обработки на основе программного маршрута. В соответствии с рассчитанной траекторией, обеспечивается контроль ускорений и торможений. Перед обработкой система рассчитывает оптимальную скорость, для проверки соответствия режимов резания, необходимым параметрам точности учитывая конфигурацию детали. Во время обработки система автоматически выбирает кратчайший маршрут, сгенерированный с помощью интерполяции с векторной точностью. |
 | Система без держателя направляющей втулки Используется для уменьшения остатка прутка. Применима при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка. |
 | С вращающейся направляющей втулкой Цанговый патрон и втулка вращаются одновременно. |

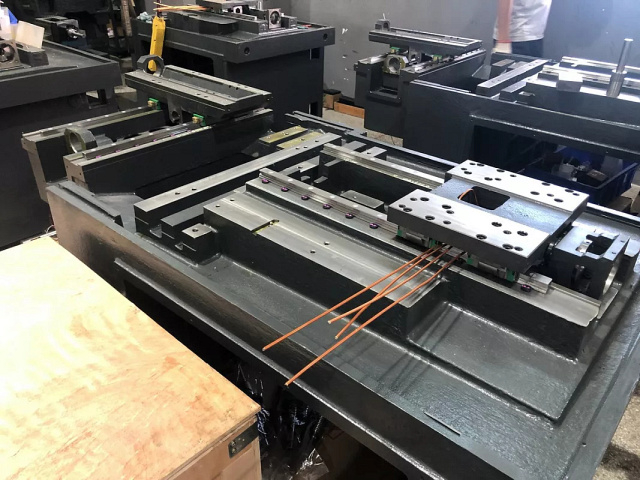

 | Цельнолитая станина, ручное шабрение На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана специальная конструкция станины с отличными показателями жесткости и виброустойчивости. Симметричная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу. Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования. |
| Шпиндель Мощные шпинделя (2,2 кВт, 10 000 об/мин) от профильной компании HaoZhi, обладают быстрой реакцией на ускорение и замедление и обеспечивают превосходную производительность. | |
| Приводные инструментальные блоки Приводные инструментальные блоки собственной разработки Shute, обладают низким уровнем шума, высокой жесткостью и точностью. |
Комплектация
Стандартная
Дополнительная
Технические характеристики
| Характеристика | Значение |
|---|---|
| Система ЧПУ | Mitsubishi |
| Макс. диаметр обработки главного шпинделя, мм | 12 |
| Макс. диаметр обработки противошпинделя, мм | 12 |
| Макс. длина обработки, мм | 130 |
| Макс. диаметр сверления главного шпинделя, мм | 8 |
| Макс. диаметр сверления противошпинделя, мм | 8 |
| Макс. диаметр нарезаемой резьбы главного шпинделя | М6 |
| Макс. диаметр нарезаемой резьбы противошпинделя | М6 |
| Макс. диаметр радиального сверления, мм | 8 |
| Кол-во позиций инструмента для наружной обработки, шт. | 6 |
| Макс. диаметр радиального нарезания резьбы, мм | М6 |
| Кол-во позиций инструмента для внутренней обработки, шт. | 5 |
| Кол-во инструментальных позиций для радиальной обработки, шт. | 4 |
| Кол-во инструментов для обработки в противошпинделе, шт. | 9 |
| Общее кол-во инструментальных позиций, шт. | 24 |
| Размер инструмента, мм | 12 x 12 |
| Число осей управления, шт. | 7 |
| Частота вращения шпинделя, об/мин | 10 000 |
| Ускоренное перемещение по оси X, м/мин | 32 |
| Мощность двигателя главного шпинделя, кВт | 2,2 |
| Мощность двигателя противошпинделя, кВт | 1,5 / 2,2 |
| Наличие противошпинделя | да |
| Длина, мм | 2100 |
| Ширина, мм | 1250 |
| Высота, мм | 1750 |
| Вес, кг | 1900 |
