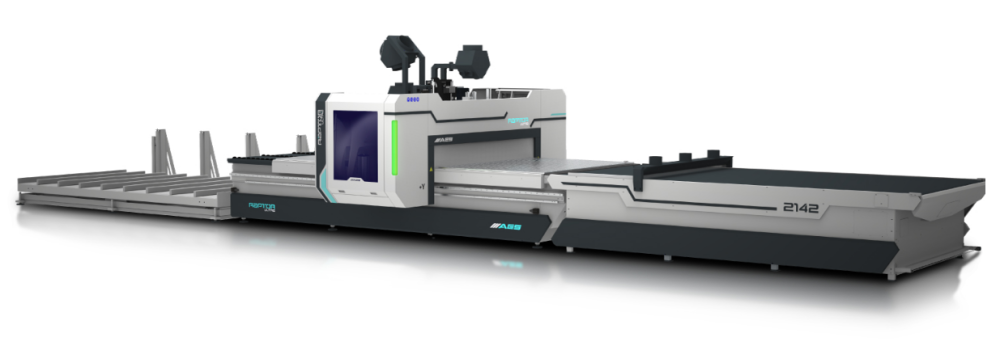

Автоматическая фрезерно-сверлильная линия AES RAPTOR LINE

Гибкий обрабатывающий центр AES RAPTOR LINE — это оборудование предназначено для полноценной реализации работы по технологии НЕСТИНГ. Линия разработана таким образом, что может удовлетворить любые потребности в производстве мебели.

Если у вас задача по изготовлениям фасадов из МДФ, или раскрою плитных материалов – этот станок решит этот вопрос с минимальными временными затратами. Станок способен обрабатывать глянцевые, гладкие и необработанные плиты.

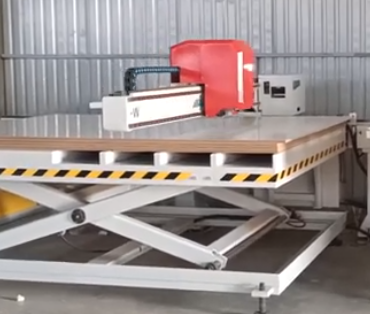

Разработанный специально для этого станка лифтовый подъемник, «ножничного типа», способен выдерживать стандартную пачку с плитными материалами. Деталь посредством вакуумным присосок подается в зону обработки, что не наносит повреждение поверхностям плиты.

Устройство разгрузки работает в автоматическом режиме после окончания фрезерной и сверлильной обработки. Этот узел, с подключенным к нему системами аспирации, имеет функцию очистки стола от оставшейся стружки и пыли. Данный конструктив станка обеспечивает максимальный уровень возможной производительности за счет значительного уменьшения подготовительных операций.

На оборудовании RAPTOR LINE можно использовать различные функциональные возможности, которые не доступны для многих производителей. Самая значимая – разворот панели после наклеивания этикеток. Это очень важный момент при производстве фасадов из МДФ, поскольку этикетка не наклеивается на необработанные поверхности.

Для станка RAPTOR LINE разработаны 9 размеров рабочих столов, что дает производителю внедрить на производстве технологическое оборудование с уникальными размерами, согласно определенной задаче.

Для станка доступно использование угловых передач с одним или двумя фрезерными выходами, плавучий агрегат HSD и осциллирующий агрегат HSD для изготовления сложных панелей.

Соотношение цена-качество в данном станке выражаются в возможности исполнения различных конфигураций станка, в зависимости от запросов производства и бюджета вложений.

Преимущества

• Конструкция станка позволяет работать на высоких скоростях, а траектория движения инструмента регулируется с помощью осевых приводов.
• Машина способна выполнять обработку с высокой точностью и скоростью благодаря более быстрой передаче данных
• Рабочий стол – алюминиевый
• Предлагаемые опциональные возможности решают любые задачи производства.

Компоненты станка

• Реечные передачи Gudel (Германия) по осям X и Y
• Бесщеточные серводвигатели Yaskawa (Япония)
• Призматические направляющие THK (Япония)

Стандартная комплектация

• Автоматическая система смазки / Автоматическое смещение инструмента
• Шпинделя HSK F 63 HSD
• Вертикальный сверлильный агрегат
• Поворотный блок смены инструмента
• Alphacam Core + xNesting (один пост)
• Вакуумный насос
• Подъемно - погрузочный агрегат
• Устройство для разгрузки и очистки
• Конвейер на выходе

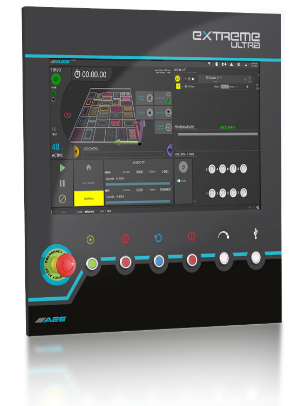

• Пульт управления (7 языков, в том числе русский)

Дополнительные опции

• Двигатель шпинделя HSK F 63 12 / 14кВт
• Угловые передачи
• Осевой блок HSD–C – для вращения угловых передач на заданный угол
• Агрегат HSD для колебательных и плавающих движений шпинделя
• Сверлильный агрегат 14 / 18 / 24 шпинделей
• Поворотный блок смены инструмента 14 / 16 мест
• Увеличение вакуумного разряжения увеличением количества вакуумных насосов (конструкция станка позволяет использовать 2 и более насосов)
• Вакуумные зоны – 2 / 4 / 6 / 8 / 10 / 12 / 18
• Система Vacuboost — это запатентованная вакуумная система, производимая компанией Standard AES. Система обеспечивает более надежный захват, управляя вакуумными зонами с помощью ЧПУ оптимизации (динамический вакуум)
• Автоматическая система нанесения этикеток и выравнивания на входе
• Устройство для маркировки на выходе линии
• ПО для различных задач

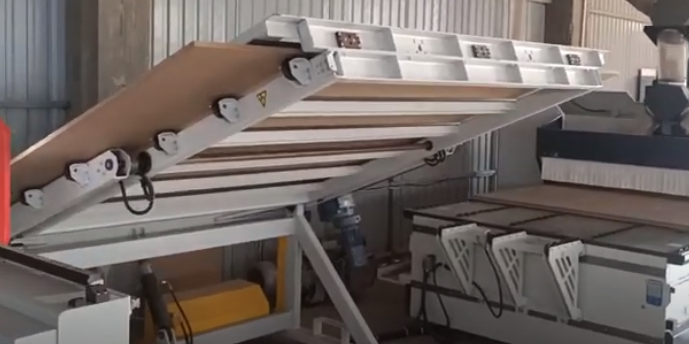

• Автоматическая система поворота плит Turn X
• Бамперная система защиты
• Верхние прижимные ролики
