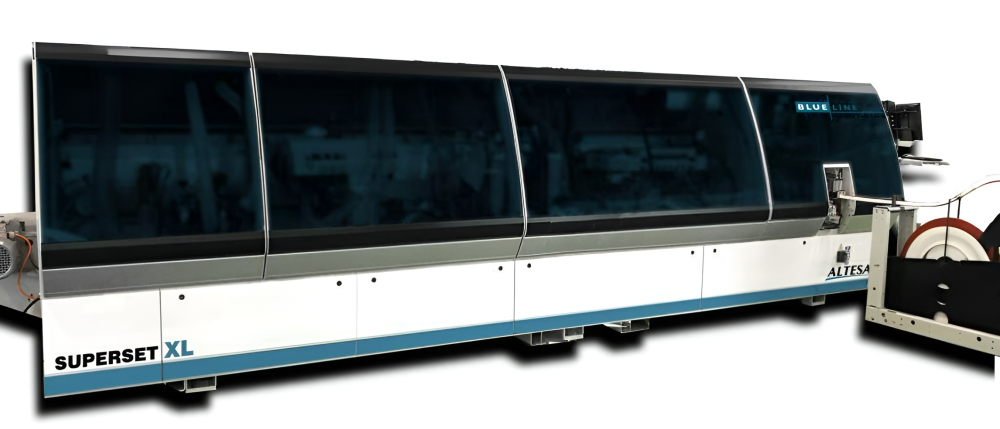

Автоматические кромкооблицовочные станки ALTESA PROFESSIONAL LINE
(голосов 0)
Артикул: int3597 Код товара: 102204
Под заказ
Автоматический односторонний кромкооблицовочный станок для приклеивания кромки при помощи горячего клея-расплава и дополнительным узлом нанесения клея PUR на прямолинейные щитовые детали с четырех сторон с последующей финишной обработкой и закруглением углов.
Дополнительные опции
Автоматический односторонний кромкооблицовочный станок для приклеивания кромки при помощи горячего клея-расплава и дополнительным узлом нанесения клея PUR на прямолинейные щитовые детали с четырех сторон с последующей финишной обработкой и закруглением углов.
Цельносварная станина высокой прочности из стальных профилей и листов обеспечивает отсутствие вибрации. Отверстия со скатом для удаления стружки, которая не попала в аспирацию.
Станок закрыт кожухом по всей длине для улучшенного шумоподавления и имеет окна из поликарбоната для визуального отслеживания процесса обработки.
Патрубки аспирации для обрабатывающих групп расположены сверху станка.
Суппорт с поддерживающими роликами расположен параллельно подающему транспортеру. Суппорт имеет длину на весь станок, установлен на опорной платформе. Поддерживающие пластиковые ролики имеют стальные шарниры. По краям со стороны загрузки и выгрузки установлены обрезиненные ролики, для предотвращения повреждения деталей.
Верхняя прижимная балка сделана из многогранного алюминиевого профиля на металлических колоннах. Конструкция, обеспечивает долговечность работы и точность перемещения траверсы.
Настройка прижимной балки осуществляется электро-приводом с цифровым индикатором на дисплее управления.

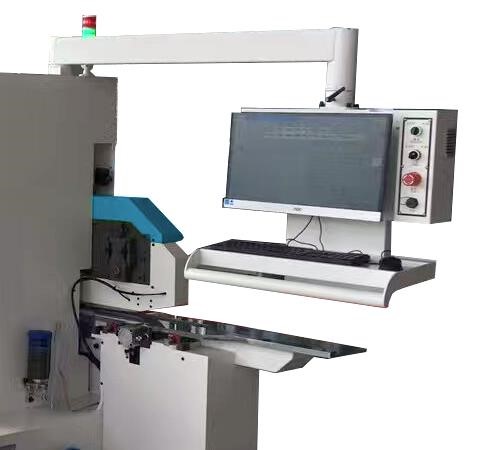

 | СИСТЕМА УПРАВЛЕНИЯ Стойка управления PC ᴠ Графическое отображение всех обрабатывающих узлов и их состояния (вкл/выкл); Контроль и регулирование температуры клея; Выбор из 4-х режимов обработки кромки с автоматическими перенастройками групп; |
 | Базовый узел наклеивания кромочного материалаПредназначен для автоматического наклеивания на прямые кромки щитовых деталей рулонного кромочного материала. Облицовка производится с использованием клея-расплава. Клеевая ванна ᴠ Механизм непрерывной циркуляции и возврата клея с независимым приводом. Антиадгезионное покрытие для упрощения операции замены клея ᴠ Клеенаносящий валик с особой насечкой для более равномерного нанесения клея Автоматический отвод клеевого вала в нерабочее положение ᴠ Регулировка расхода клея. |

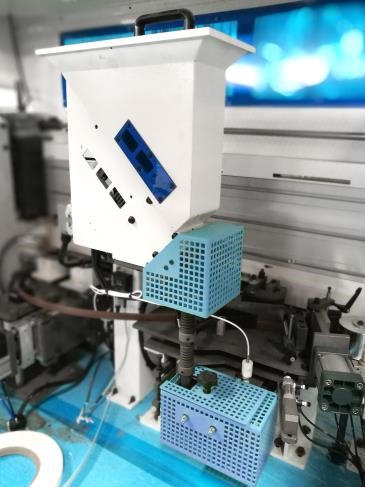

 | PUR ПЛАВИТЕЛЬ С ДЮЗОВЫМ НАНЕСЕНИЕМ MELTERУниверсальный плавитель (клеевая станция, мелтер) для ПУР, ЕВА, Бутил и пр. клея под 20 л бочки. |

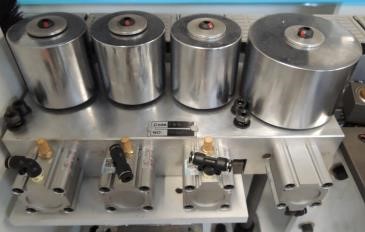

 | Блок прикатывающих роликовПервый ролик большого диаметра с приводом Три холостых роликов, два из которых конусные противоположной ориентации (для более надежной прикатки кромки на верхнем и нижнем краю) и один - цилиндрический. Регулировка прижимного усилия роликов раздельная на 2 контура ᴠ Автоматическая настройка положения блока роликов на толщину |

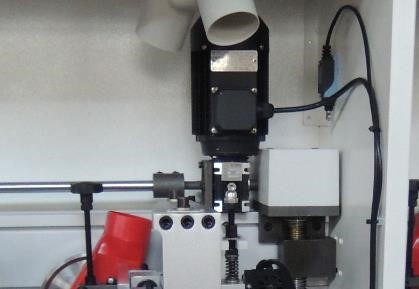

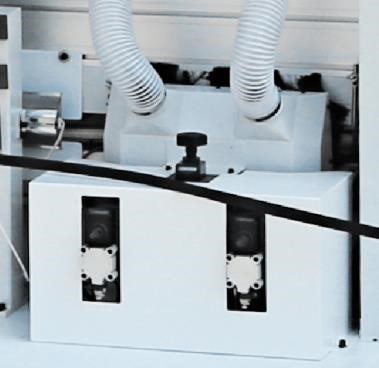

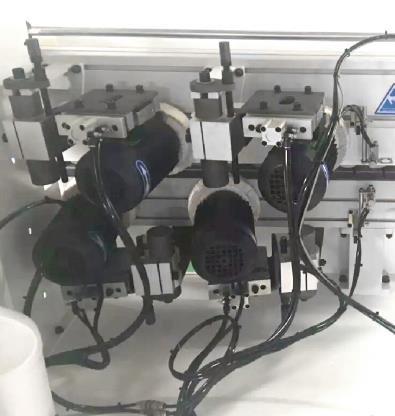

 | Узел прифуговки Фрезерует торец плит для получения идеальной поверхности для нанесения клея, позволяя добиться безукоризненной линии стыка (шва) между плитой и кромочным материалом. Два высокочастотных двигателя. Работа двигателей синхронизирована, чтобы избежать сколов. Аспирационные патрубки для каждого двигателя ᴠ синхронизированный обдув обработанных плит (деталей) ᴠ регулируемая величина съема с настройкой линейки с центрального пульта управления. ᴠ регулировка двигателей по высоте позволяет менять положения фрез относительно точки обработки. Станок для интенсивной работы укомплектован алмазными фрезами LEUCO (Германия) Φ100×φ30×48H |

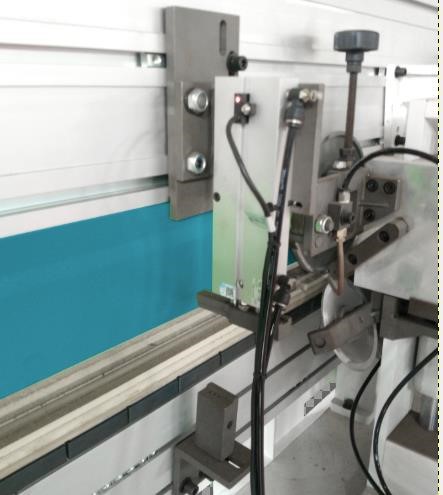

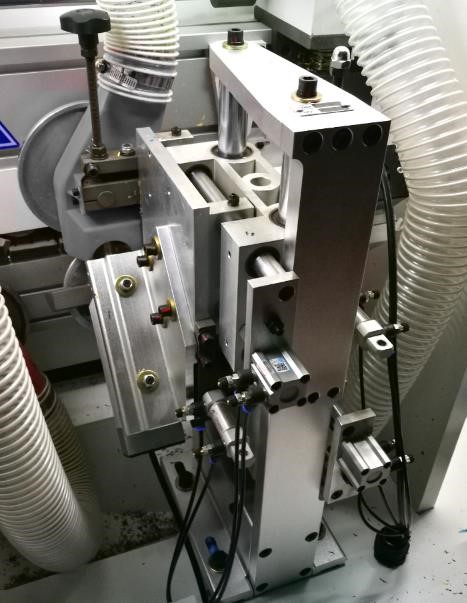

 | Торцовочный узелВыполняет торцевание передних и задних свесов кромки ᴠ 2 высокочастотных двигателя на разнесенных направляющих для работы на скорости до 32м/мин Двигатели движутся без люфтов по призматическим направляющим с линейными подшипниками В верхней и нижней точках каждый узел оборудован демпферными амортизаторами для смягчения остановки двигателя Копиры для точного позиционирования инструмента по отношению к точке обработки Аспирационный кожух Узел укомплектован торцовочными дисками |

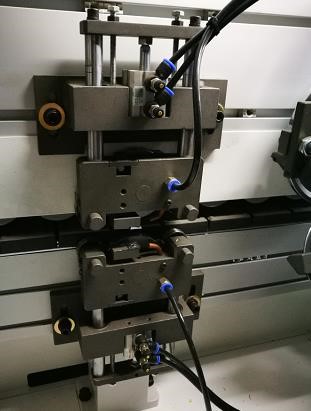

 | Узел фрезерования свесов кромкиДанный узел подрезает верхние и нижние свесы кромки. Станок укомплектован двумя узлами снятия свесов с автоматической перенастройкой на 2 типоразмера каждый. Узел 1: 0,4 – 1,5мм ᴠ Узел 2: 1,0 – 2,0мм Переключение режимов работы осуществляется с центрального пульта управления выбором необходимой толщины на ПК. Дисковые копиры большого диаметра для точного позиционирования инструмента по отношению к точке обработки. Цельная конструкция, жестко установленная на станине. |

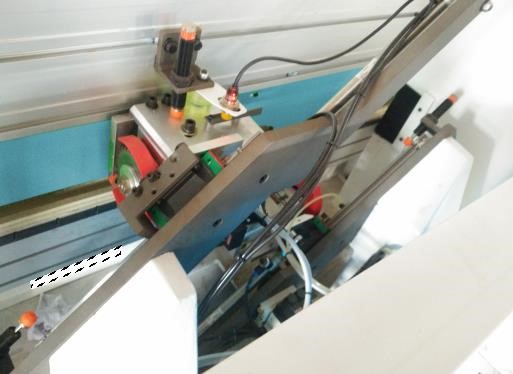

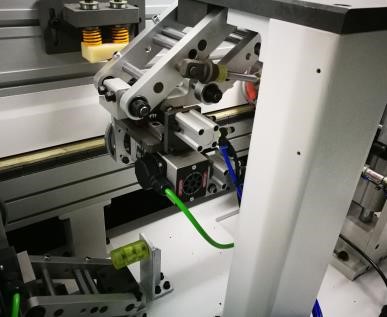

 | "ROUND" узел скругления угловПозволяет снимать свесы и выполнять скругление углов для кромки наклеенной на детали с прямыми и профильными углами. 32 м/мин – макс. скорость подачи, при закруглении углов 28м/мин Передний и вертикальный копиры для точного позиционирования инструмента по отношению к точке обработки 4 двигателя – независимое включение, обработка по 4-м углам независимая, в т.ч. постформинг Автоматический выбор с пульта и пневматическая перенастройка узла ROUND на 2 типа кромки. Перемещение двигателей на толщину обработки и пре в комплекте фрезы с напайными ножами с радиусом R=2 |
 | Узел очистки панелиПредназначен для удаления остатков кромки после радиусной циклевки. Пневматический привод узла. Обдув. Сопла для обдува циклей. Независимый пневматический подвод/отвод от детали (верхний/нижний). |

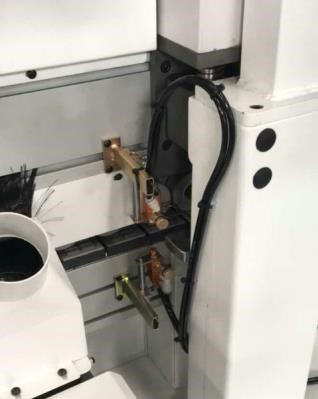

 | Узел плоской (клеевой) циклевкиПредназначен для удаления остатков клея с линии стыка между кромкой и пластью детали. Двойной вертикальный дисковый копир. Саморегулирующиеся неперетачиваемые цикли. Сопла для обдува и охлаждения циклей. Независимый пневматический подвод/отвод с пульта управления |
 | Полировальный узел "PNEUMATIC" Для качественной чистки и полировки кромки. Два независимых двигателя. Система осцилляции с приводом от пневматических цилиндров. Пневматический привод осцилляции независимый для каждого двигателя Настройка угла поворота независимая для каждого двигателя Комплект полировальных кругов |
 | ПРОЧЕЕ ОСНАЩЕНИЕ Электропривод подъема траверсы Электронное позиционирование блока прикатывающих роликов Перемещение по призматическим направляющим с ли- нейными подшипниками |

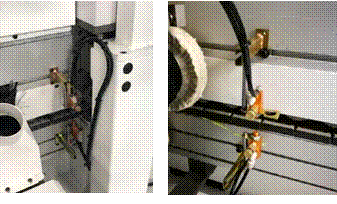

 | Система нанесения разделительной жидкости перед узлом прифуговки |
 | Система нанесения очистительной жидкости перед узлом полировки |
Технические характеристики
Толщина кромки, мм 0,4-3 толщина панели, мм 10-60 Скорость подачи, м/мин 18-25-28-32 Макс. скорость подачи с раундом, м/мин 28 Минимальная ширина панели, мм 60 Минимальная длина панели, мм 50мм Минимальная длина панели с прифуговкой, мм 100мм Режущий инструмент LEUCO Инверторы и электрические компоненты SIEMENS Высокочастотные двигатели фрезерных и пильных узлов TEKNOMOTOR Габаритные размеры, мм 9827х1000х1900 Масса станка, кг 5000
