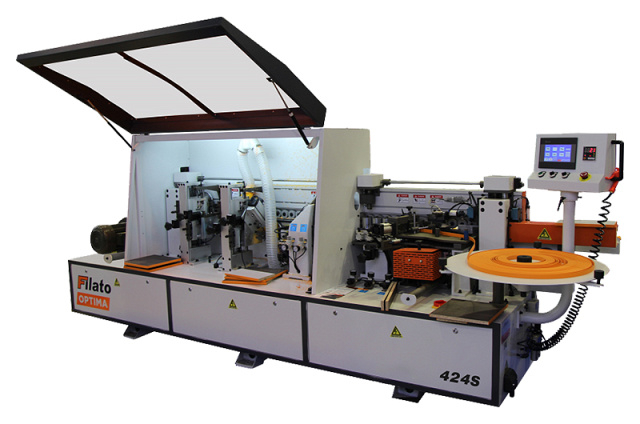

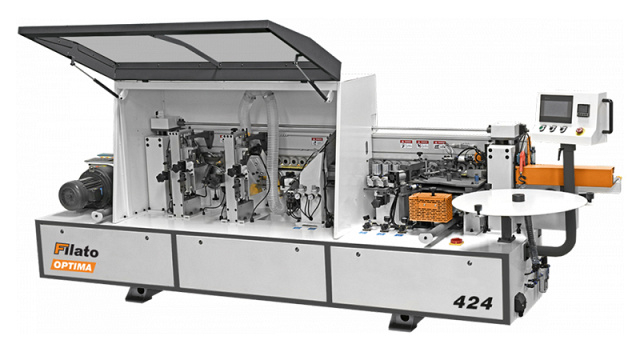

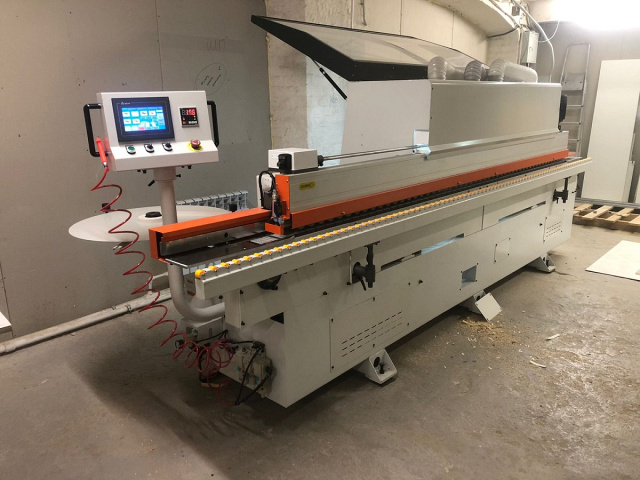

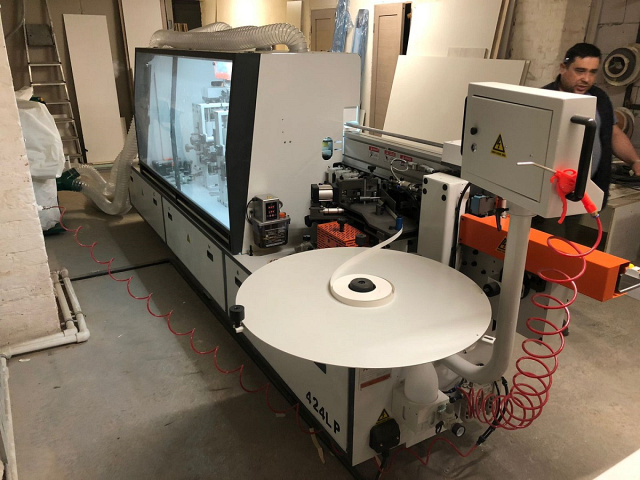

Автоматические кромкооблицовочные станки Filato OPTIMA 424S
(голосов 0)
Артикул: 9292152optima_424s Код товара: 107095
На складе: 2 шт.
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato OPTIMA 424S
Используется на мебельных и столярных производствах для изготовления корпусной мебели и дверей.
Получаемые изделия
СХЕМА ОБРАБОТКИ Filato OPTIMA 424S
 |
Предварительный нагрев торца |
 |
Подача |
 |
Клеевой узел |
 |
Пресс группа |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (чистовой) |
 |
Узел радиусной циклевки |
 |
Узел нижнего пазования (OPTIMA 424S) |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato OPTIMA 424S
 |
Базовая станина Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы. Все элементы конструкции станка также проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ японского производства. |
 |
Профессиональная сборочная линия Сборочная линия является окончательным и важным этапом для стабильной работы станка. Опытные специалисты на профессиональных сборочных линиях, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка. |
 |
Контроль качества Участок контроля качества.Специально измерительное оборудование.Строгая система контроля качества по важным параметрам станка. Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества. |
 |
Прижимная балка Прижимная балка из алюминия сечением профиля 160 х 80 мм и толщиной стенки 6 мм обеспечивает высокую точность и превосходную жесткость.На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.По всей длине станка точное позиционирование балки достигается за счет четырех опор.Идеальную точность перемещения обеспечиваетэлектропривод энкодера и двигателя. Двигатель подъема и опускания балки: Мощность: 0,25 кВт;Частота: 50 Гц;Скорость вращения: 1400 об/мин. |
 |
Конвейер Долговечная и надежная конструкция конвейера.Точное перемещение башмаков осуществляется за счет полукруглой направляющей, прошедшую специальную термообработку с помощью цепи.Износостойкие башмаки в сочетании с резиновыми прижимными роликами диаметром 60 мм расположенными в 2 ряда обеспечивают точную транспортировку заготовок.Стабильная работа транспортировочного двигателя обеспечивается за счет плавного пуска и эклектического тормоза в целях безопасности при аварийной остановке.Двигатель подачи конвейера:Мощность: 2,2 кВт;Частота: 50 Гц;Скорость вращения: 1430 об/мин. Двигатель подачи конвейера: |
 |
Устройство подачи Система определения интервала подачи заготовкипредназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.2 литые стальные круглые опоры Ø 50 мм озволяют выдвинуть поддерживающую раму с направляющими роликами на 600 мм и за счет этого осуществляется плавное перемещение заготовок больших размеров.Счетчик с числовой индикацией позволяет оператору точно отследить заданную высоту подъема прижимной балки в режиме реального времени. |
 |
Предварительный нагрев Предварительный нагрев торца заготовки в виде нагревательной планки создает нужную основу для качественной приклейки кромки. Особо актуально в холодный период времени. |
 |
Клеевой узел Плавная подача кромочного рулонного материала в зону нанесения клея из магазина Ø 740 мм.Традиционный способ добавления клея в клеевой бачок расположен ниже относительно клеенаносящего вала.Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.Чувствительная регулировка подачи клея для того, чтобы обеспечить рациональное использование клея. Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика:: Мощность: 0,75 кВт;Частота: 50 Гц;Скорость вращения: 1400 об/мин. |
 |
Гильотина Встроенная гильотина на пневматическом цилиндре от AirTEC с электрическим переключателем рассчитан для высокой производительности. |
 |
Пресс группа Состоит из одного подающего ролика большого диаметра 100 мм и трех допрессовочных Ø 65 мм роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки.Регулировка площадки прижимной группы на толщину кромочного материала осуществляется с помощью цифрового счетчика.Каждый ролик оснащен индивидуальным пневмо-цилиндром.Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва. |
 |
Узел торцовки Линейная направляющая расположена под углом 45°. Узел торцовки состоит из 2-ух двигателей: Мощность: 0,37 кВт;Частота: 200 Гц;Скорость вращения: 12 000 об/мин. 2 пилы Ø 100 х 22 Z30; расположены под углом 5°. Автоматическая система смазки направляющих с помощью блока контроля времени. Точный контроль осуществляется за счет установленного частотного преобразователя Delta. Защита от перегрузки двигателя. Это обеспечивает долгий срок службы станка. |
 |
Узел фрезерования свесов (чистовой) Служит для фрезерования верхних и нижних свесов заготовки.Точность позиционирования заготовки за счет копиров большого диаметра 180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø 120 мм в торец заготовки.На каждом двигателе установлены фрезы R2 Ø 69 х Ø 16 H13 Z4.Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство во фрезерном узле обеспечивает высокое качество обработки. Узел фрезерования свесов с 2 двигателями: Мощность: 0,75 кВт;Частота: 200 Гц;Скорость вращения: 12 000 об/мин. |
 |
Узел радиусной циклевки Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.На каждом двигателе ножи радиусом R2 с охлаждением путем подачи сжатого воздуха непосредственно на сами ножи.Два двухсторонних ножа для увеличения производительности, размеры: 20 х 12 х 2 х R2H.Настройка происходит с помощью счетчиков.Точность позиционирования заготовки за счет копиров большого диаметра 180 мм по плоскости сверху и снизу, а также круглых конусных копиров Ø 120 мм в торец заготовки. |
 |
Узел пазования (OPTIMA 424S) Узел предназначен для пазования нижней плоскости заготовок, при этом сохраняет все предыдущие операции.Регулировка паза от края детали с помощью контрупоров.Регулировка глубины паза с помощью счетчика.Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в фрезерном узле обеспечивает высокое качество обработки.Пила Ø 100 х 22 Z4На заводе имеется возможность установить один из трех вариантов расположения пилы: снизу, сверху, в торец. Оснащен двигателем: Мощность: 3,7 кВт;Частота: 200 Гц;Скорость вращения: 12 000 об/мин. |
 |
Узел полировки Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений. Обеспечение стабильной работы за счет подключения постоянного питания. Оснащен 2 двигателями: Мощность: 0,37 кВт;Частота: 50 Гц;Скорость вращения: 1350 об/мин.Диаметр кругов Ø 150 х Ø 22 |
 |
Пакет "Комфорт" В перегородках станка в зоне прохождения детали установлены щетки для очистки обработанной детали от пыли и частиц кромочного материала предыдущих узлов, который может попасть под копиры последующих узлов.Подсветка внутренней зоны агрегатов станка.Удобство обслуживания, настройки агрегатов и отслеживания стабильной работы станка. |
 |
Блок подготовки воздуха Пневмо-система станка оснащена блоком AirTAC.Регулировка давления и точный контроль подачи воздуха.Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.Необходимое давление 8 бар. |
 |
Электровыключатели Главный выключатель для подачи питания (Вкл / Выкл).Переключатель для наладки и перенастройки станка.Кнопка аварийной остановки на пульте управления и задней части станка. |
 |
Электрокомпоненты Входное напряжение - 380 В, 50 Гц.Преобразователь частоты Delta с функцией электроостановки двигателя от перегрузки.Логический PLC контролер DELTA.Разрешается эксплуатация в диапазоне 0 - 40°.Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки). |
 |
Система управления Отдельно вынесен пульт управления с сенсорным дисплеем 7 дюймов Touch SCREEN.Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.Максимальное удобство эксплуатации и быстрая обучаемость оператора.Отображение процессов и диагностической информации.Оперативное решение проблем с помощью кода ошибок, отображаемых на мониторе пульта управления. |
КОМПЛЕКТАЦИЯ Filato OPTIMA 424S
Стандартная
Дополнительная
 |
Пылеулавливающий агрегат ПК 6000 Производительность: 6000 м³/час.Диаметр воздуховодов: 100 мм.Кол-во патрубков воздуховодов: 6 шт.Кол-во мешков накопителей/фильтров: 2/2 шт.Емкость мешков накопителей: 0,6 м³.Мощность электродвигателя: 5,5 кВт.Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м. |
 |
Компрессор TRIUMPH TH-C 5,5Z 100L Давление: 10 барПроизводительность: 0,573 м³/минМощность: 4 кВтОбъем ресивера: 100 л |
 |
Клей FOLLMAN 1851 Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.Средненаполненный.Высокая начальная прочность.Высокая адгезия.Высокая термостойкость.Тонкий клеевой шов.Упаковка - 25 кг. |
Технические характеристики Filato OPTIMA 424S
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 13 / 16 / 20 |
| Мощность двигателя подачи, кВт | 2,2 |
| Обороты двигателя, об/мин | 1430 |
| Частота, Гц | 50 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 9 - 60 |
| Габариты детали (мин.), мм | 140 x 50 |
| Пилы торцовки, мм | Ø 100 x 22 Z30 |
| Мощность двигателей торцовки, кВт | 2 x 0,37 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов кромки, мм | Ø 69 x Ø 16 H13 Z4 |
| Мощность двигателей, кВт | 2 x 0,75 |
| Обороты, об/мин | 12 000 |
| Частота, Гц | 200 |
| Мощность двигателей полировки, кВт | 0,37 |
| Обороты двигателя, об/мин | 1350 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 150 / 22 |
| Пилы торцовки, мм | Ø 100 x 22 Z4 |
| Мощность двигателей торцовки, кВт | 3,7 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Диаметр патрубков, мм | 100 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 12 |
| Длина, мм | 4500 |
| Ширина, мм | 1100 |
| Высота, мм | 1600 |
| Вес, кг | 2100 |
