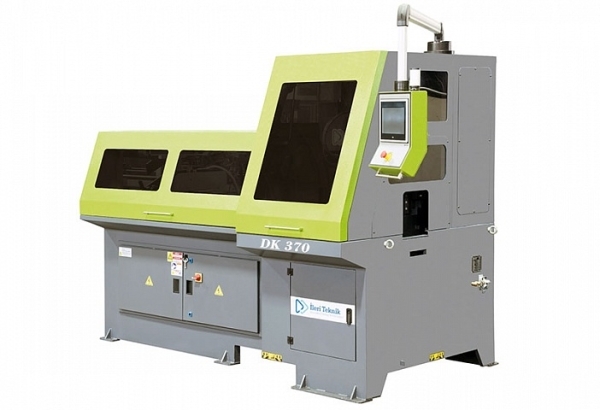

Дисковый отрезной автомат Ileri Teknik DK 370 – это высокопроизводительный отрезной станок с режущим инструментом – дисковой фрезой (пильным диском). Предназначен для быстрой резки в автоматическом режиме. Режущая головка поворачивается вокруг вертикальной оси, что обеспечивает возможность резки под углом в диапазоне от 0° до 45°. Станком управляет система ЧПУ (PLC controller), которая контролирует перемещение всех подвижных узлов станка. Подача заготовки выполняется сдвоенными тисками с подвижной и неподвижной частями. Если длина отрезаемой детали превышает ход подвижных тисков, то нужная длина достигается перехватом тисков. Обработка заготовок Осуществление реза под углом и размер заготовки, мм 45° 90° Вид заготовки 80 90 80х80 90х90 100х40 100х80 Преимущества Станок DK 370 предназначен для автоматической резки различного сортового проката Режущая головка имеет возможность поворота, резка под углом в диапазоне 0°…45° Система ЧПУ (PLC) контролирует все рабочие и вспомогательные движения станка Подача заготовки осуществляется сдвоенными тисками Высокая точность подачи заготовки обеспечивается сервоприводом Скорость резания регулируется в диапазоне от 20 до 80 об/мин Погрешность резания по длине ±0,2 мм для резки под 90° Режущая головка приводится в движение сервоприводом посредством ШВП (шариково-винтовая пара) Режущая головка движется по каленным и шлифованным направляющим Пильный диск смазывается системой микрораспыления СОЖ, такой способ смазки обеспечивает высокую эффективность смазки при минимальном расходе Стойка управления с сенсорным дисплеем Стружка скапливается в отдельной емкости под местом реза В редуктор используются шестерни с косозубой передачей для уменьшения вибраций при работе Высокие требования к деталям и сборке уменьшают люфты и вибрацию в работе, также это увеличивается стойкость режущего инструмента и срок эксплуатации станка Память на 200 программ, в одной программе до 10 различных длин
Технические характеристики ILERI TEKNIK DK 370 Длина 2320 мм Ширина 1710 мм Высота 2100 мм Диаметр пильного диска 350/370 мм Напряжение 400 В Мощность 6.75 кВт Масса 1940 кг Номинальный ток 22.2 А Осуществление реза под углом 0°…45° Диаметр посадки пильного диска 32 мм Скорость резки 20 и 80 об/мин Вес нетто/брутто 1940/1950 кг Габаритные размеры (Д×Ш×В) 2320х1710х2100 мм Габаритные размеры упаковки (Д×Ш×В) 2330х1720х2150 мм Теги ilery-teknik
Станок в сборе Система ЧПУ (PLC controller) с сенсорным дисплеем Система СОЖ (микрораспыление) Память на 200 программ с заданием 10 длин в каждой Пильный диск 370 мм Дополнительная комплектация: Магазин для заготовок (вес заготовок до 6 м, макс. вес 2500 кг) Приемник для заготовок 2 м или 3 м Поддерживающий ролик для заготовки Пильный диск
