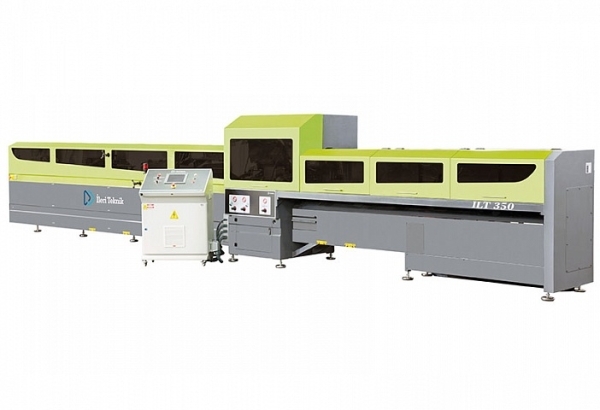

Дисковый отрезной автомат Ileri Teknik ILT 350 – это высокопроизводительный отрезной станок с режущим инструментом – дисковой фрезой (пильным диском). Высокая производительность обеспечивается за счет: Системы ЧПУ (PLC controller), которая контролирует работу на всех этапах от загрузки заготовки до приема отрезанной детали; Специального приемника для заготовок, который в автоматическом режиме подает заготовки в подвижные тиски. Приемник имеет ограничения: заготовка не должна превышать 6 м и общий вес всех заготовок в приемнике не должен превышать 2,5 т; Системы микрораспыления СОЖ, она позволяет резать заготовки быстрее и увеличивает ресурс пильного диска Преимущества Полностью автоматизированный станок для отрезки труб различного сечения Станок оснащен системой автоматической подачи заготовок, с накопителем способным вместить заготовки длиной до 6 м с общим весом до 2,5 т Работу контролирует система ЧПУ (PLC), все параметры задаются на сенсорном дисплее Подача заготовки выполняется с помощью сервопривода Необходимая длина контролируется конечным выключателем, положение которого контролируется сервоприводом Вертикальная подача пильного диска обеспечивается сервоприводом через шариково-винтовую пару Управление станкам осуществляется с мобильной стойки Смазка пильного диска обеспечивается системой микрораспыления Стружка скапливается в отдельную емкость под зоной резания Косозубые шестерни в коробке передач обеспечивают надежность и плавность работы Подача пильного диска осуществляется по каленным шлифованным направляющим Точные детали и сборка обеспечивают точность резки, стойкость режущего диска и долговечность оборудования в целом В памяти сохраняется до 200 программ В одной программе возможно задать 10 значений длины отрезаемой заготовки Скорость резания плавно регулируется в диапазоне от 20 до 100 об/мин Точность резки ±0,3 мм Точность подачи ±0,02 мм Приемник с заготовками способен принимать заготовки длиной до 6 м с общим весом до 2,5 т Приемный лоток для отрезанных заготовок до 3 м
Технические характеристики ILERI TEKNIK ILT 350 Длина 9700 мм Ширина 2360 мм Высота 1730 мм Привод подачи СОЖ 0.09 кВт Круглое сечение 80 мм Прямоугольное сечение 70 х 70 мм Диаметр пильного диска 350 мм Напряжение 400 В Квадратное сечение 70 х 70 мм Мощность 8 кВт Масса 4125 кг Номинальный ток 29.2 А Осуществление реза под углом 90° Диаметр посадки пильного диска 32 мм Дисковая отрезная фреза 350 мм Скорость резки 20 и 100 об/мин Вес нетто/брутто 4125/4160 кг Габаритные размеры (Д×Ш×В) 9700х2360х1850 мм Габаритные размеры упаковки (Д×Ш×В) 5300х2120х1650 мм Теги ilery-teknik
Стандартная комплектация: Станок в сборе Система ЧПУ (PLC controller) с сенсорным дисплеем Магазин для заготовок до 2,5 т Двойные тиски для автоматической подачи заготовок Система СОЖ (микрораспыление) Память на 200 программ с заданием 10 длин в каждой Приемник для отрезанных заготовок до 3 м Пильный диск 350 мм
