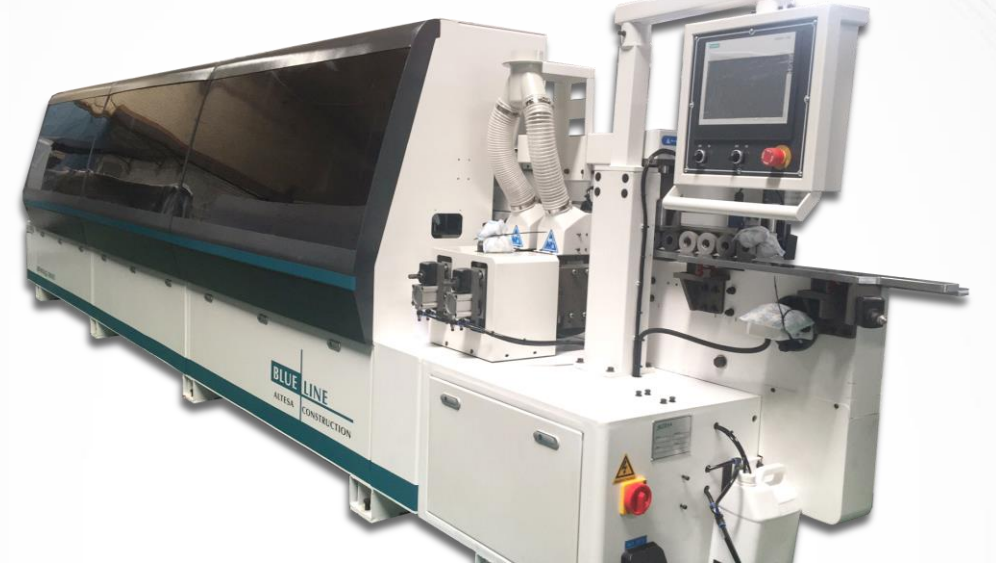

Автоматический кромкооблицовочный станок ADVANTAGE 5000RTFS EVO
(голосов 0)
Артикул: int3504 Код товара: 102185
Под заказ
В отличие от красной линейки станков ADVANTAGE, новая серия BLUE LINE получила промышленные узлы и агрегаты, возможность комплектации станков многочисленными опциями, например такими как: автоматическая перенастройка узлов, система нанесения полиуретанового (PUR) клея, специальные комплектации по техническому заданию заказчика и многими другими. Так же голубая линейка кромкооблицовочных станков ALTESA оснащается исключительно лучшими комплектующими, занимающими лидирующие позиции на мировом рынке, такие как SIEMENS, TEСNOMOTOR и др.

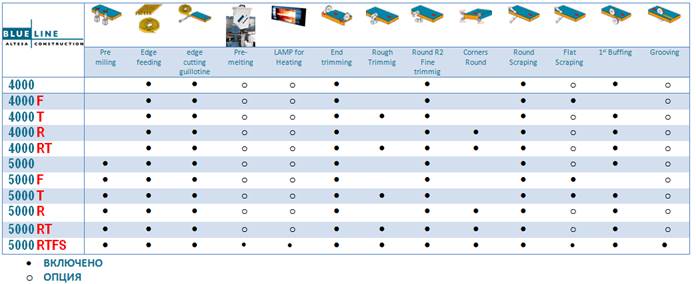

Дополнительные опции
| ПУЛЬТ УПРАВЛЕНИЯСтанки ADVANTAGE EVO оснащены центральным пультом управления от лидера в производстве электрических компонентов, немецкой компании SIEMENS. |  |
|
| СИСТЕМА ЗАЩИТЫНа входе станка установлена двойная система защиты от неправильных действий оператора. |  |
|
| СИСТЕМА ПОДАЧИС нижней стороны сегментированный цепной транспортёр с прорезиненными башмаками. С верхней части холостые не приводные, гладкие, прорезиненные ролики, расположенные в 2 ряда. Позволяют подавать деталь без смещения по всей линии обработки. |  |
|
| УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ФРЕЗЕРОВКИУзел предварительной фрезеровки оснащается алмазным инструментом компанииLEUCO(Германия),и позволяет работать с заготовками высотой до 50 мм. Так же до и после фрезе установлены щетки для очистки детали, и обдувом заготовки на выходе перед нанесением клея на деталь. Это позволяет улучшить адгезию и соответственно качество приклеивания кромочного материала на заготовку. |
 |
|
| НАНЕСЕНИЕ КЛЕЯ И ПРИКЛЕИВАНИЕ КРОМКИНанесение клея осуществляется классическим клеевым рифленым клеевым валом. Клеевой узел оснащен предплавителем и имеет точную дозировку наносимого слоя, а так же шторку автоматического открывания клеевого вала и нанесения клея на деталь исключительно в момент прохождения детали в зоне клеевого узла. Защищая узел не только от загрязнения, а так же от возможной подачи излишек в промежутках между подаваемыми деталями. Качественный прижим кромки к детали и ее своевременное охлаждение обеспечивают гладкие стальные ролики различного диаметра и конусности, первый из которых приводной. Пневматическое давление роликов раздельное на два контура. Клеевая ванна, покрыта антипригарным слоем, для более удобной чистки. |
   |
|
| УЗЕЛ ФИНИШНОЙ ТОРЦОВКИСостоит из двух дисковых пил перемещающихся по призматической направляющей с линейными подшипниками. Узел способен обрабатывать деталь с высокой точностью на скорости до 23 м/мин. Привод осуществляется двумя Итальянскими двигателямиTEСNOMOTORпо 0,35кВт и частотой вращения 12 000 об/мин. Прорезиненные копировальные ролики предотвращают повреждение края детали. Призматическая направляющая оснащена центральным портом смазки. |
 |
|
| УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ КРОМКИ (2шт)Два узла расположены независимо на станине. Оба узла оснащены двумя высокочастотными двигателямиTEСNOMOTOR(Италия)по 0,55 кВт и частотой вращения 18 000 об/мин. Каждый узел снятия свесов имеет автоматическую перенастройку на 2 типа кромки по толщине. |
  |
|
| ЗАКРУГЛЕНИЕ УГЛОВ (ROUND)Состоит из двух независимых двигателейTEKNOMOTOR(Италия)по 0,37 кВт и частотой вращения 18 000 об/мин. Узел расположен на станине. Настройка узла механическая, на один тип кромки по толщине. |  |
|
| УЗЕЛ РАДИУСНОЙ ЦИКЛИУзел оснащен двусторонними циклевочными ножами. Копировальные диски диаметром 180мм позволяет идеально повторять плоскость обрабатываемой детали, а за счет повышенной площади соприкосновения – мягко реагировать не небольшие неровности. Включение/исключение узла осуществляется с пульта. |
 |
|
| УЗЕЛ ПЛОСКОЙ КЛЕЕВОЙ ЦИКЛИ Оснащен плоскими двумя скребковыми ножами (верх/низ) для удаления излишков клея. Каждый агрегат (верх/низ) имеет 3 копировальных ролика, по 2 меньшего диаметра на входе и выходе, и большого диаметра по центру (в зоне обработки). Это позволяет осуществлять плавный заход узла на деталь и идеально повторять плоскость обрабатываемой детали в зоне резания, а за счет повышенной площади соприкосновения – мягко реагировать не небольшие неровности. Включение/исключение узла осуществляется с пульта. |
 |
|
| ПОЛИРОВАЛЬНЫЙ УЗЕЛ "PNEUMATIC" для качественной чистки и полировки кромки. Два независимых двигателя по 0,37 кВт, с частотой вращения 1400 об/мин. Независимая регулировка высоты и угла – позволяет выполнить оптимальную настройку станка.
|
 |
|
| УЗЕЛ ФРЕЗЕРОВАНИЯ ПАЗАУзел фрезерования паза под заднюю стенку. Пневматическое включение исключение с центрального пульта управления. |
 |
|
Электропривод подъема траверсы
|
 |
|
| Система нанесения разделительной жидкости перед узлом прифуговкиСистема нанесения очистительной жидкости перед узлом полировки |   |
|
| SIEMENSINVERTORНа каждый рабочий узел станка установлен независимый инвертор компании SIEMENS (Германия) ВСЕ ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ УСТАНОВЛЕННЫЕ НА МОДЕЛИ EVO SIEMENS (Германия) |   |
В отличие от красной линейки станков ADVANTAGE, новая серия BLUE LINE получила промышленные узлы и агрегаты, возможность комплектации станков многочисленными опциями, например такими как: автоматическая перенастройка узлов, система нанесения полиуретанового (PUR) клея, специальные комплектации по техническому заданию заказчика и многими другими. Так же голубая линейка кромкооблицовочных станков ALTESA оснащается исключительно лучшими комплектующими, занимающими лидирующие позиции на мировом рынке, такие как SIEMENS, TEСNOMOTOR и др.
Технические характеристики
| Характеристика | ADVANTAGE 5000RTFS EVO |
| Пульт управления | TOUCH SCREEN |
| Общие параметры: | |
| Скорость подачи, м/мин | 0-23 |
| Толщина кромки, мм | 0,4-3 |
| Выбор толщины кромки с пульта, кол-во | 4 типа |
| Толщина обрабатываемых деталей, мм | 8-60 |
| Минимальная длина заготовки, мм | 100 |
| Минимальная ширина заготовки, мм | 60 |
| Давление в пневмосистеме, мпа | 0,7 |
| Габариты станка, мм | 5900×1000×1600 |
| Электрическая часть: | |
| Узел предварительной фрезеровки | 2 х 2,2кВт; 12 000об/мин; |
| Узел финишной торцовки | 2 х 0,37кВт; 12 000об/мин; |
| Узел радиусного фрезерования свесов | 4 х 0,55кВт; 18 000об/мин; |
| Узел закругления углов (round) | 2 х 0,3кВт; 18 000об/мин; |
| Узел фрезерования паза | 1х2,2кВт 12 000 об/мин |
| Частотный преобразователь для каждого узла | включено |
| Дополнительная информация: | |
| Независима работа узла раунд по 4-м углам | Да |
| Система диагностики ошибок | Да |
| Освещение в защитной кабине | Да |
| Пневматическая шторка на клеенаносящем узле | Да |
| Шток дозатор подачи деталей | Да |
| Центральная смазка направляющей торцовочного узла | Да |
| Тип фрез узла прифуговки | Алмазные |
| Обдув детали после предварительной фрезеровки | Да |
| Клеевая ванна с антипригарным покрытием | Да |
| Предварительный правитель клея | Да |
| Система нанесения разделительного/очистительного агента | Да |
