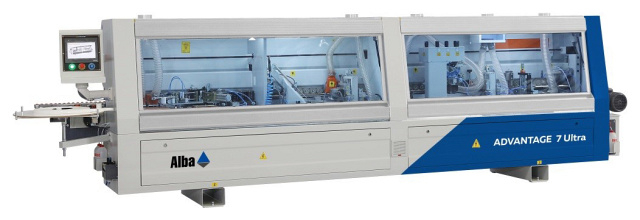

Автоматический кромкооблицовочный станок Alba Advantage 7 Ultra
(голосов 0)
Артикул: 9655174advantage_7_ultra Код товара: 106954
На складе: 2 шт.
Автоматический кромкооблицовочный станок ALBA ADVANTAGE 7 Ultra предназначен для облицовывания рулонного кромочного материала к торцам щитовых деталей при помощи клей-расплава.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматический станок применяется на мебельных предприятиях всех производственных мощностей, является широкоуниверсальным.
Получаемые изделия
СХЕМА ОБРАБОТКИ:
 |
Подача разделяющей жидкости |
 |
Узел предварительного фрезерования |
 |
Инфракрасная лампа нагрева заготовки |
 |
Подача |
 |
Клеевой узел |
 |
Пресс группа |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (чистовой) |
 |
Узел обкатки углов |
 |
Узел радиусной циклевки |
 |
Узел плоской циклевки |
 |
Узел пазования |
|
Подача очищающей жидкости |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

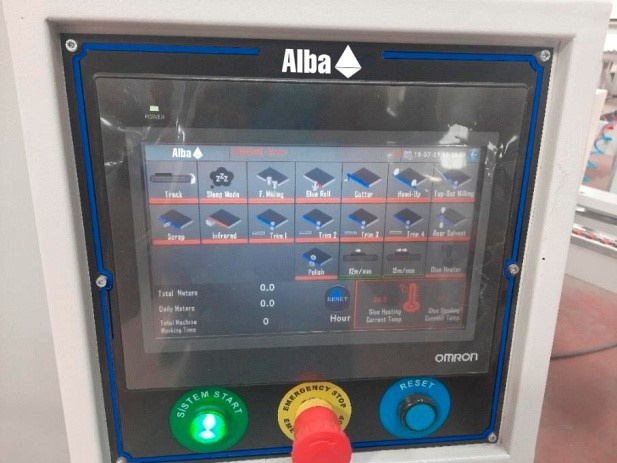

Пульт управления Экран дисплея TOUCH SCREEN отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка;Управление узлами станка с помощью TOUCH SCREEN;Счетчик длины кромки, количество обработанных деталей, количество отработанных часов;Описание аварийных сигналов и устранения неисправностей на английском языке - быстрота устранения неисправностей, минимальное время простоя станка. |
 |
Сенсорный датчик Работа по путевым точкам.На входе детали установлен датчик, который фиксирует начало и конец детали.Контактная навигация заготовок обеспечивает идеально точную обработку на последующих узлах. |
 |
Предварительное фрезерование Предназначен для предварительного фрезерования торца заготовок перед приклеиванием кромки. Кромка всегда приклеивается на идеально ровную поверхность. Устраняет сколы после раскроя и ступеньку от подрезной пилы;Выравнивает геометрию детали и убирает уширение от раскроя и влаги, дефекты от транспортировки. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Счетчик индикации перемещения. Оснащается инструментом: Две алмазные фрезы Ø70 x Ø54 x 20 мм;Максимальная толщина заготовки 50 мм. |
 |
Лампа нагрева Имеется инфракрасная лампа для подогрева торца детали. Лампа находиться непосредственно в зоне перед нанесением клея на деталь. Инфракрасная лампа подготавливает и подсушивает поверхность для создания идеального клеевого соединения. Особенно важно в холодное время года. |
 |
Клеевая группа Автоматическое нанесение кромки в рулонах на торец детали прямоугольных панелей с помощью термоплавкового клея. Независимый двигатель для постоянной рециркуляции и плавления клея. Клеенаносящий ролик со специальной поверхностью для равномерного распределения клея. Цифровая терморегулировка клея для контроля температуры. Время разогрева: 15 - 20 мин.Емкость клеевой ванны: 4 кг. Протяжной ролик для автоматической загрузки кромки при подаче панели. Гильотина для автоматического обрезания кромки в рулонах. |
 |

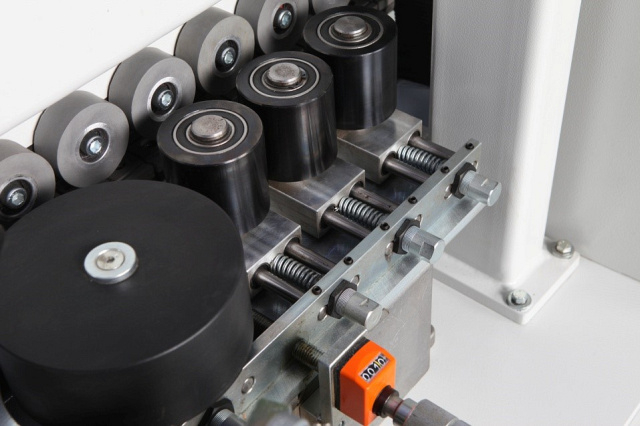

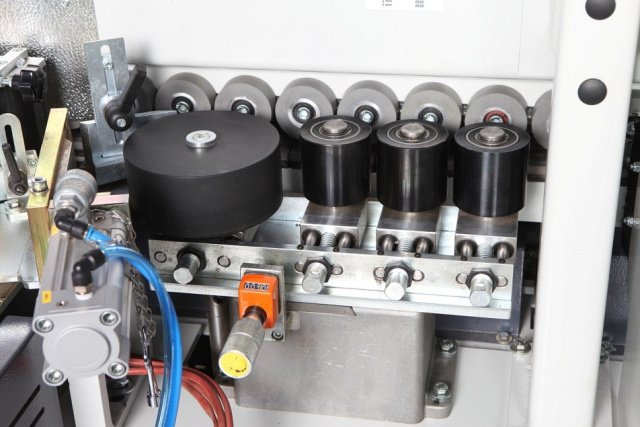

Пресс группа Тяжелая зона прижима оснащена главным прижимным роликом диаметра Ø120 и тремя допрессовочными роликами. Длинная зона прижима гарантирует окончательную кристаллизацию клея перед механической обработкой для исключения сдвига кромки и минимизирует клеевой шов, делая его идеальным. С помощью цифрового счетчика регулируется прижим на разную толщину кромочного материала. Усилие пресс группы задается механически, что позволяет качественно приклеить кромочный материал к детали. Значение прижима кромки от толщины отображается на цифровом счетчике. |
 |

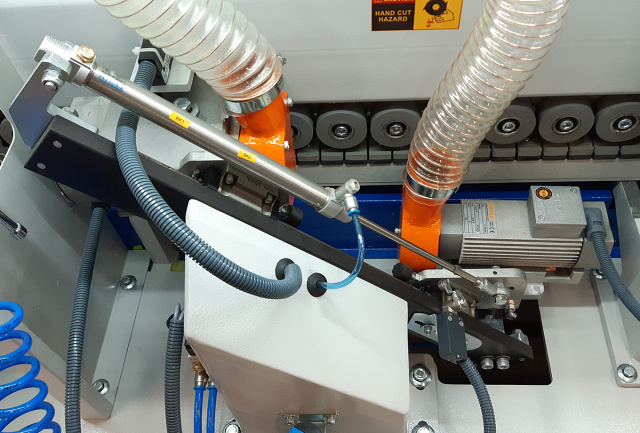

Чистовая торцовка по длине Два промышленных двигателя (12 000 об/мин), 2 x 0,55 кВт, две пилы Ø100 х Ø30 мм. Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности: Простое линейное движение двух пил вверх-вниз;Простая схема пневматики;Применяются призматические направляющие, которые в 7 раз стабильнее, чем круглые направляющие. |
 |

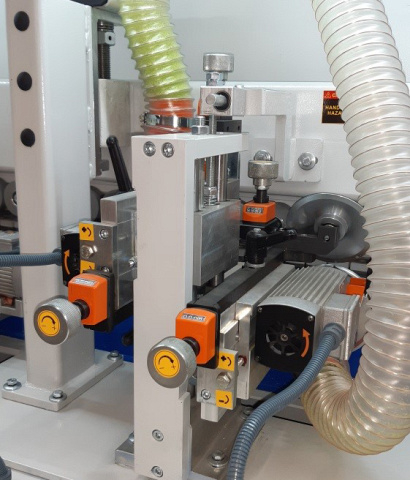

Чистовая фрезеровка свесов Предназначен для фрезерования верхнего и нижнего свесов кромочного материала. Применяется для любых типов кромки толщиной 0,4 - 3 мм. Оснащён фрезами с радиусными ножами для идеального фрезерования. Мощность двигателя 2 х 0,55 кВт., частота вращения 12 000 об/мин. Имеет удобную тонкую настройку с помощью счетчиков с цифровой индикацией. Винт с мелким шагом резьбы. Точность настройки 0,01 мм. С помощью больших вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали и гарантирует плавный заход на деталь без подрывов. |
 |
Узел 2-х моторной обкатки углов Предназначен для профильного фрезерования передних и задних стыков кромки (углов) на различных профилях. В комплект включены радиусные фрезы. |
 |

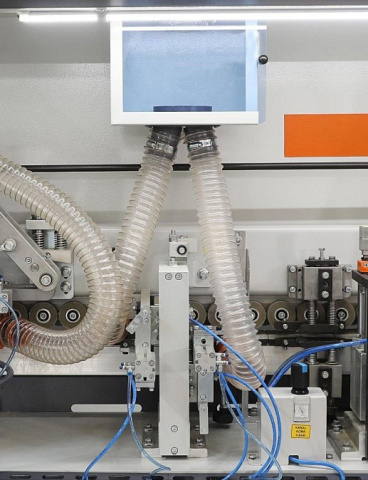

Узел радиусной цикли Предназначен для удаления кинематических неровностей (микроволны) на обработанной радиусной поверхности кромки после фрезерного узла. Также цикля выравнивает геометрию радиуса, делая ее абсолютно ровной по всей длине кромки. С помощью больших круглых вертикальных и горизонтальных копиров обеспечивается точное отслеживание профиля детали и гарантирует плавный заход на деталь. Узел оснащен эффективной аспирацией с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копиры. |
 |

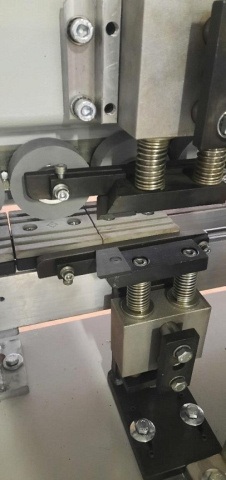

Узел плоской цикли Предназначен для идеальной финишной обработки поверхности заготовки по плоскости. За счет двух пластин с плоским сечением ножа, расположенных сверху и снизу заготовки, убирает остатки клея и подчищает от микро неровностей. Точность позиционирования заготовки за счет копиров по плоскости. |
 |
Узел пазования Агрегат предназначен для фрезерования паза по пласти. Пазовальный узел оснащен счетчиками с цифровой индикацией для удобного и быстрого выставления положения пазовальной пилы на нужный размер. |
 |
Полировальный узел Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности;Очищает от загрязнений;Восстанавливает цвет после циклевочного узла. Формирует микро радиус у тонкой кромки (притупляет острый край). Полировальный узел - два двигателя, два полировальных круга, частота вращения 3000 об/мин 2 х 0,25 кВт. |
 |

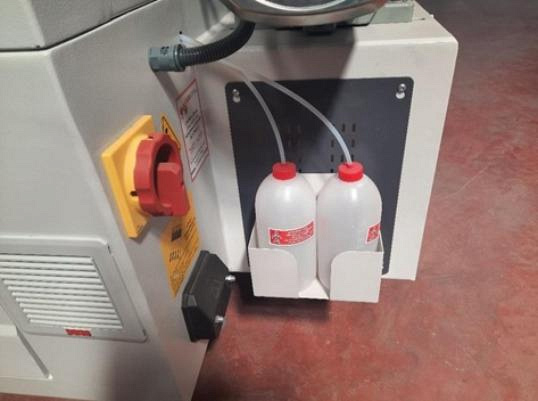

Разделяющая и очищающая жидкость Разделяющая жидкость исключает налипание клея на поверхность панели. Находиться перед узлом предварительного фрезерования. Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находиться перед полировкой. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом. |
 |
Комплектующие Комплектующие компоненты ведущих мировых производителей: Пускатели OMRON, ЯпонияЭлектронные компоненты SIEMENS |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 14 - 18 |
| Мощность двигателя подачи, кВт | 1,5 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 8 - 50 |
| Габариты детали (мин.), мм | 80 x 80 x 8 |
| Параметры фрез, мм | Ø 70 x Ø 54 x 20 |
| Мощность двигателя фрезерования, кВт | 2 x 2,2 |
| Обороты двигателя, об/мин | 12 000 |
| Пилы торцовки, мм | Ø 100 x 30 |
| Мощность двигателей торцовки, кВт | 2 x 0,55 |
| Обороты пил, об/мин | 12 000 |
| Фрезы узла снятия свесов кромки, мм | Ø 49; Z4 |
| Мощность двигателей, кВт | 2 x 0,55 |
| Обороты, об/мин | 12 000 |
| Фрезы узла обкатки углов, мм | Ø 70 x Ø 16 R2 Z3 |
| Мощность двигателей полировки, кВт | 2 x 0,55 |
| Обороты двигателя, об/мин | 12 000 |
| Макс. толщина заготовки, мм | 45 |
| Мин. длина заготовки, мм | 140 |
| Радиус инструмента, мм | 2 |
| Ножи узла снятия плоской цикли, мм | 15 x 15 x 2,5 |
| Мощность двигателей полировки, кВт | 2 x 0,25 |
| Обороты двигателя, об/мин | 3000 |
| Пазовальная пила, мм | Ø 100 x 22 Z4 |
| Мощность двигателя узла пазования, кВт | 2,2 |
| Частота вращения, об/мин | 12 000 |
| Диаметр патрубков, мм | 120 |
| Количество патрубков, шт. | 5 |
| Требуемое давление, Бар | 6,8 |
| Расход воздуха, л/мин | 200 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 12 |
| Длина, мм | 5800 |
| Ширина, мм | 880 |
| Высота, мм | 1600 |
| Вес, кг | 2200 |
