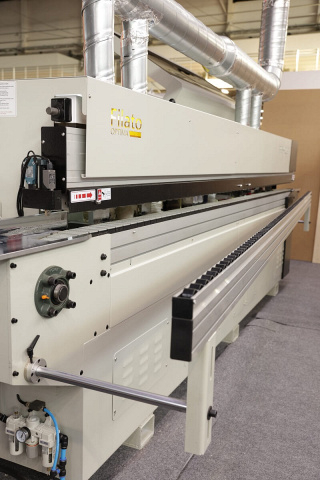

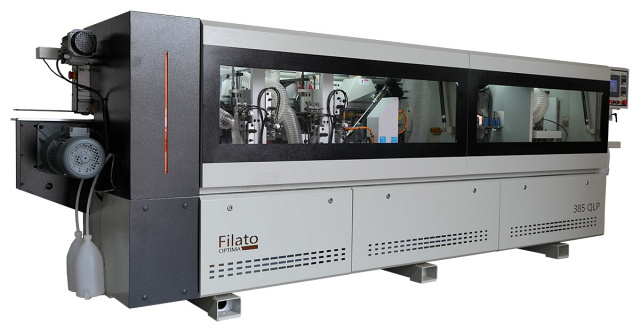

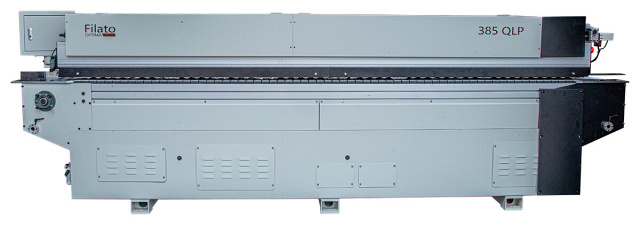

Автоматический кромкооблицовочный станок Filato OPTIMA 385 QLP
(голосов 0)
Артикул: 10078867optima_385_qlp Код товара: 107123
На складе: 2 шт.
Автоматический кромкооблицовочный станок Filato OPTIMA 385QLP предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato OPTIMA 385 QLP
Filato OPTIMA 385QLP идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

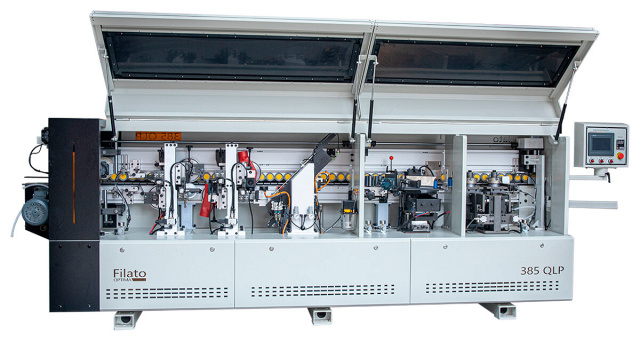

СХЕМА ОБРАБОТКИ Filato OPTIMA 385 QLP
 |
Пульт управления |
 |
Подача кромочного материала |
 |
Подача разделяющей жидкости |
 |
Узел предварительного фрезерования |
 |
Инфракрасная лампа нагрева заготовки |
 |
Нижняя клеевая ванна |
 |
Пресс группа 3 ролика |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (чистовой) |
 |
Узел радиусной циклевки |
 |
Отрыватель стружки |
 |
Узел плоской циклевки |
|
Подача очищающей жидкости |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato OPTIMA 385 QLP
 |
Базовая станина Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы. Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства. Основание станка сварено из высокопрочной стальной пластины, обеспечивающей повышенную прочность и стабильность агрегата, а на поверхность нанесено антикоррозионное и электростатическое напыление. |
 |
Профессиональная сборочная линия Сборочная линия, является окончательным и важным этапом для стабильной работы станка. Опытные специалисты на профессиональных сборочных линиях начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка. |
 |
Контроль качества Данный участок дает гарантию что станки, которые завод производит, имеют высокий уровень качества. |
 |

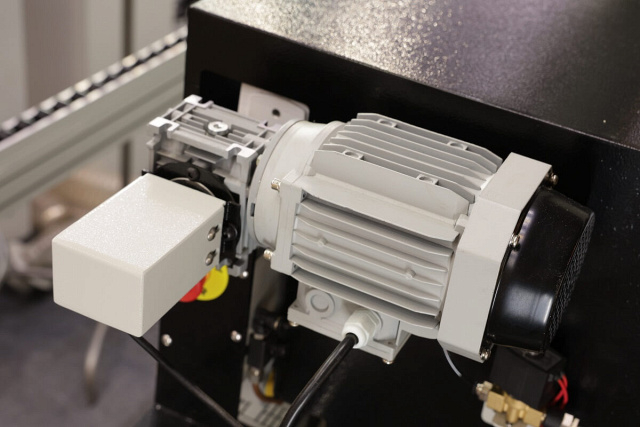

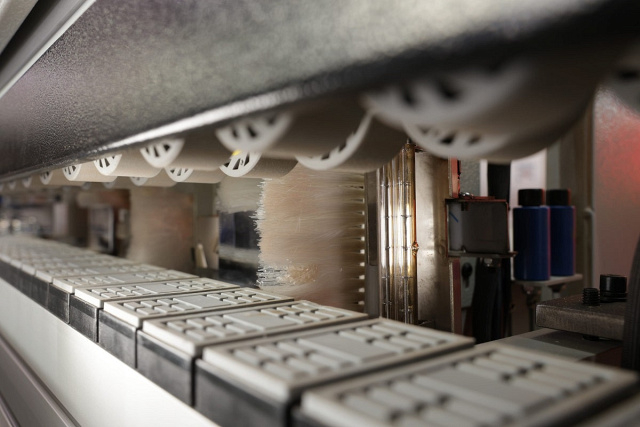

Конвейер Двигатель подачи конвейера: |
 |

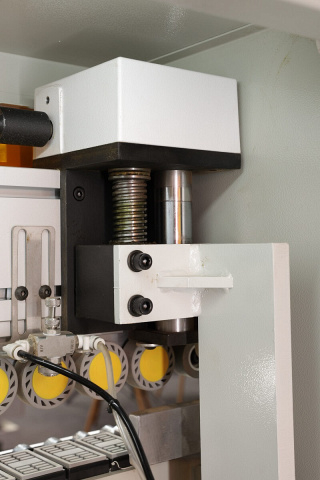

Прижимная балка Двигатель подъема и опускания балки: |
 |

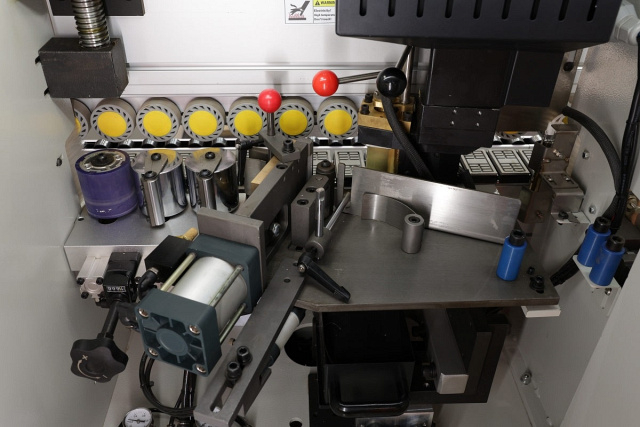

Устройство подачи |
 |
Подача разделяющей жидкости |
 |

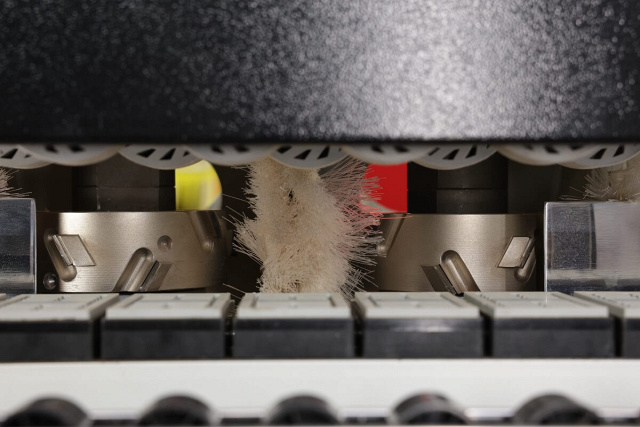

Узел предварительного фрезерования Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали. |
 |
Инфракрасная лампа нагрева |
 |
Клеевой узел |
 |
Гильотина |
 |
Пресс-группа |
 |
Узел торцовки Оснащен двумя двигателями: |
 |
Система автоматической смазки |
 |
Узел фрезерование свесов Узел фрезерования свесов оснащен двумя двигателями: |
 |
Узел радиусной циклевки |
 |
Отрыватель стружки Off-Cutter |
 |
Узел плоской циклевки |
 |
Подача очищающей жидкости |
 |
Узел полировки Оснащен двумя двигателями: |
 |
Пакет «Комфорт» Каждый блок оснащен независимым вытяжным колпаком: Регулирующие опоры в комплект не входят! |
 |
Блок подготовки воздуха |
 |
Электровыключатели |
 |
Электрокомпоненты |
 |
Система управления |
Технические характеристики Filato OPTIMA 385 QLP
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 631 747 ₽ |
| Скорость подачи, м/мин | 16 |
| Мощность двигателя подачи, кВт | 1,5 |
| Обороты двигателя, об/мин | 1730 |
| Частота, Гц | 60 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 10 - 55 |
| Габариты детали (мин.), мм | 120 x 80 (350 пред. фрезерование) |
| Рекомендованная загруженность оборудования | 1 смена (8 ч) |
| Нагрев торца | есть |
| Регулировка на толщину прижимной балки | электропривод |
| Система настройки на толщину кромки | механическая |
| Параметры фрез, мм | Ø 125 x 30 H40 |
| Мощность двигателя фрезерования, кВт | 2 x 2,2 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Пилы торцовки, мм | Ø 104 x 22 |
| Мощность двигателей торцовки, кВт | 2 x 0,37 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов кромки, мм | Ø 75; Z4 |
| Мощность двигателей, кВт | 2 x 0,75 |
| Обороты, об/мин | 12 000 |
| Частота, Гц | 300 |
| Радиус инструмента, мм | R2H |
| Пластины узла снятия радиусной цикли, мм | 20 x 12 x 2 x R2H |
| Ножи узла снятия плоской цикли, мм | Плоские ножи |
| Мощность двигателей полировки, кВт | 2 х 0,37 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 150 / 20 |
| Диаметр воздуховодов, мм | 100 |
| Количество, шт. | 7 |
| Производительность, м3/ч | 5000 |
| Требуемое давление, Бар | 7 - 8 |
| Расход воздуха, л/цикл | 450 |
| Производительность компрессора, л/мин | 450 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 13,8 |
| Длина, мм | 3950 |
| Ширина, мм | 750 |
| Высота, мм | 1270 |
| Вес, кг | 1350 |
