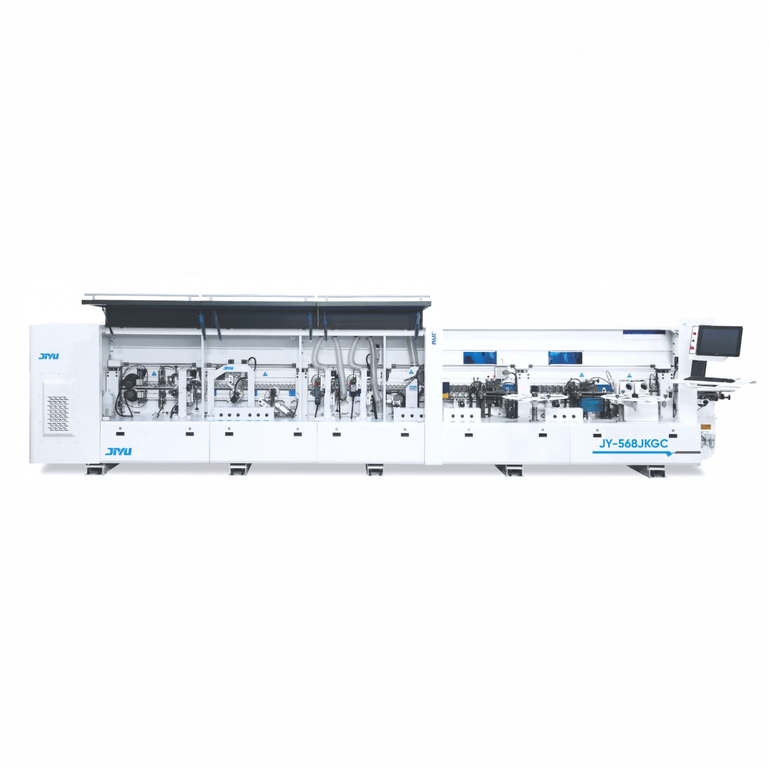

Автоматический кромкооблицовочный станок JIYU JY-568JKGC

ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА

Каждый узел управляется отдельным инвертором. SHILIN (Тайвань)

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric и Simens промышленной серии

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА

Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.

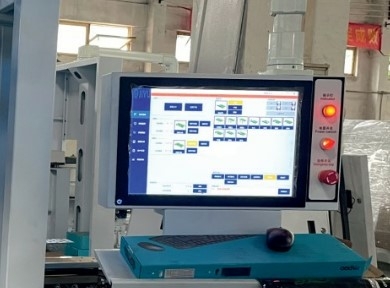

ПУЛЬТ УПРАВЛЕНИЯ

Информативный пульт на базе промышленного компьютера позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.

AirTAC/Easun

Электромагнитные клапана управления пневмосистемами

УЗЕЛ ПРИФУГОВКИ С ДВУМЯ МОТОРАМИ ПО 2.2КВТ И АЛМАЗНЫМИ ФРЕЗАМИ

Узел предварительного фрезирования (прифуговка) оснащен двумя высооборотистыми моторами по 2.2 квт 12000об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала

ДВЕ КЛЕЕВЫХ ВАННЫ

Две клеевые ванны для возможности работы с разными типами и цветами клеев (Опционально возможна установка узла верхнего дозирования с предварительным нагревом)

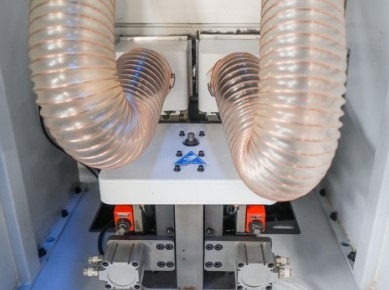

ТОРЦОВОЧНЫЙ УЗЕЛ

Торцовочный агрегат с двумя высокооборотистыми моторами и системой перемещения на линейных направляющих, оснащен аспирационным кожухом

ПРЕДВАРИТЕЛЬНЫЙ ФРЕЗЕРНЫЙ АГРЕГАТ

Фрезерный узел с прямыми ножами. Оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин. Узел оснащен 2 фрезами с прямыми ножами.

ФРЕЗЕРНЫЙ УЗЕЛ

Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. Опционально возможна установка пневматической перенастройки узла с пульта управления.

РАУНДЕР

Узел закругления углов кромки (раундер) оснащен двумя высооборотными двигателями мощностью по 0,35квт. Работает с деталями высотой от 10 до 60мм. Минимальная длина заготовки 250мм (при высоте детали 18мм)

РАДИУСНАЯ ЦИКЛЯ

Циклевочный узел с радиусными ножами R=2мм Циклевочный агрегат для кромок толщиной 2мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.

ПЛОСКАЯ ЦИКЛ

Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.

ДВОЙНОЙ ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Оснащен четырьмя моторами полировальными кругами, имеет возможность регулировки по осям.
