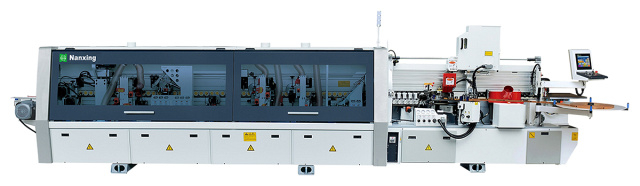

Автоматический кромкооблицовочный станок Nanxing NB7CJNQVKL
(голосов 0)
Артикул: 10018906nb7cjnqvkl Код товара: 107304
На складе: 2 шт.
Кромкооблицовочный станок NB7СJNQVK предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NB7CJNQVKL
Используется на мебельных и столярных производствах для изготовления корпусной мебели и дверей.
СХЕМА ОБРАБОТКИ Nanxing NB7CJNQVKL
 |
Подача разделяющей жидкости |
 |
Узел предварительного фрезерования |
 |
Инфракрасная лампа нагрева заготовки |
 |
Верхняя клеевая ванна |
 |
Пресс группа |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (чистовой) R2 |
|
Узел фрезерования свесов (чистовой) R1 |
 |
Узел 2-моторной обкатки углов |
 |
Узел радиусной циклевки |
 |
Узел плоской циклевки |
|
Подача очищающей жидкости |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NB7CJNQVKL
 |
Станина Детали станин из толстостенного проката, изготавливаются путем лазерной резки. Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов. Все станины проходят операцию термической обработки для снятия внутренних напряжений. После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ. |
 |
Сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |
 |
Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). |
 |

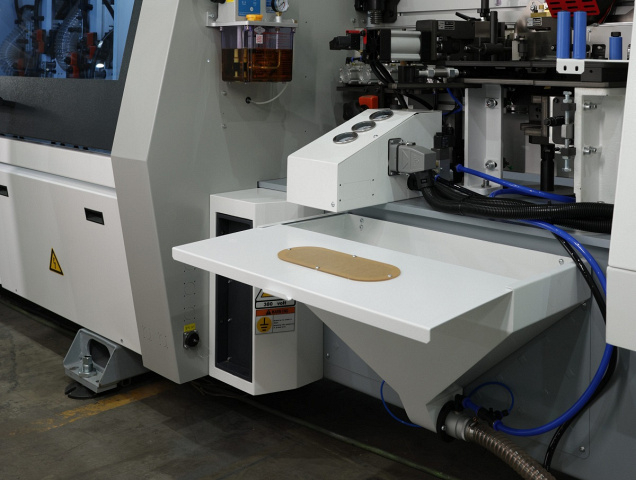

Магазин кромки Магазин для кромочного материала в рулоне расположен на уровне с линией транспортера. Диаметр магазина 800 мм. |
 |
Прижимная балка Алюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости. Высота прижимной балки настраивается автоматически электроприводом в зависимости от толщины детали. Толщина задается с пульта управления. |
 |

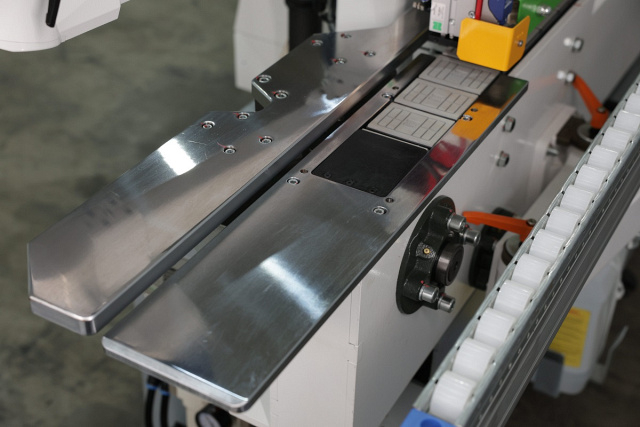

Пакет для узких заготовок Устройство для загрузки узких заготовок как в параллельном, так и в поперечном направлении. |
 |

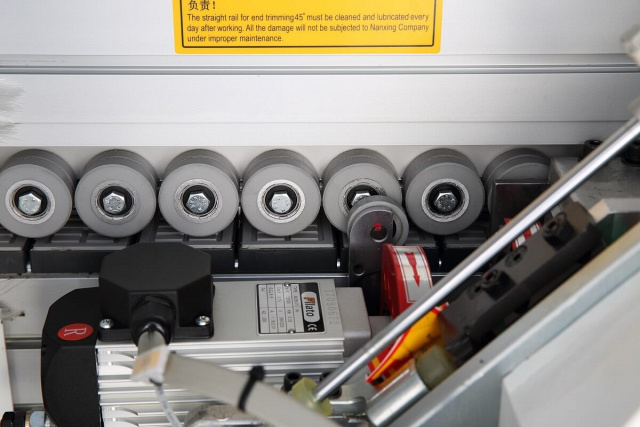

Прижимные ролики Специальные прижимные ролики имеют малый шаг и большую площадь контакта. Благодаря этому плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки. С внутренней стороны конвейера установлены специальные поддерживающие группы роликов. |
 |
Конвейер Долговечная и надежная конструкция конвейера. Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен. |
 |

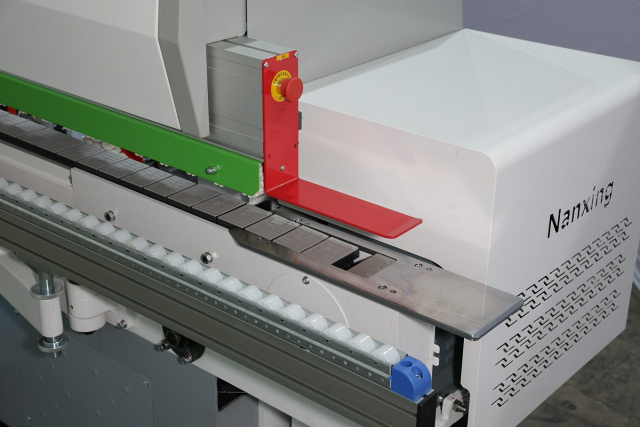

Телескопическая опора Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом. |
 |

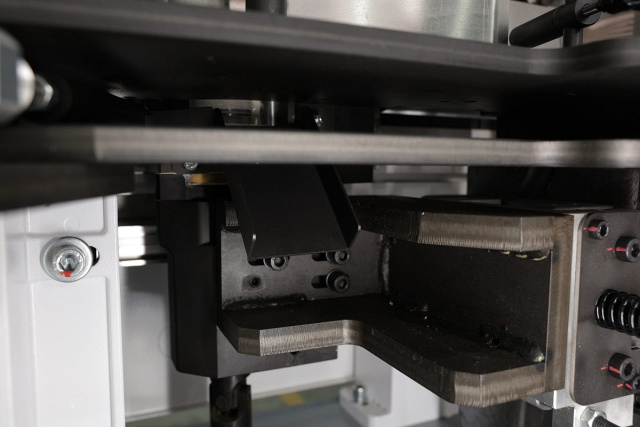

Направляющая линейка Направляющая линейка изготовлена из стальной пластины большой толщины. Крепление к станине с помощью массивного, жесткого кронштейна для обеспечения стабильности позиционирования заготовки. |
 |
Мощный двигатель Мощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей. Стабильная работа узла подачи обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки. Защитный кожух двигателя подачи. |
 |

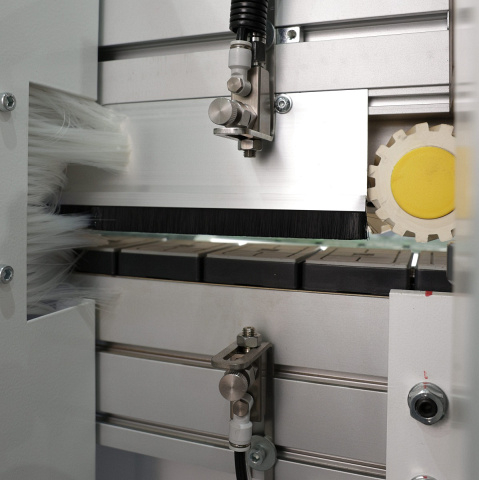

Разделяющая и очищающая жидкости |
 |

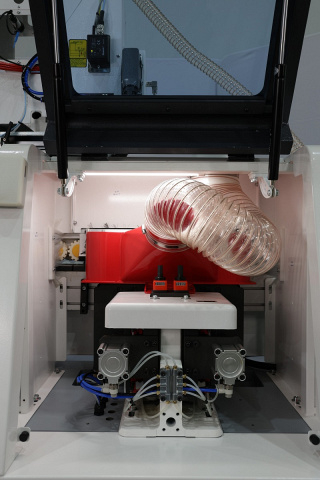

Узел предварительного фрезерования Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы) перед приклеиванием кромки, гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали. |
 |

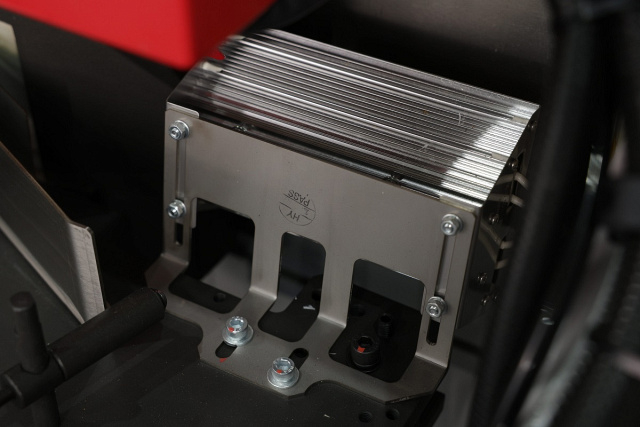

Подогрев торца заготовки Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период. |
 |
Верхняя клеевая ванна с предплавителем |
 |
Очистка верхней клеевой ванны Очистка верхней клеевой ванны расположена прямо на станке. |
 |

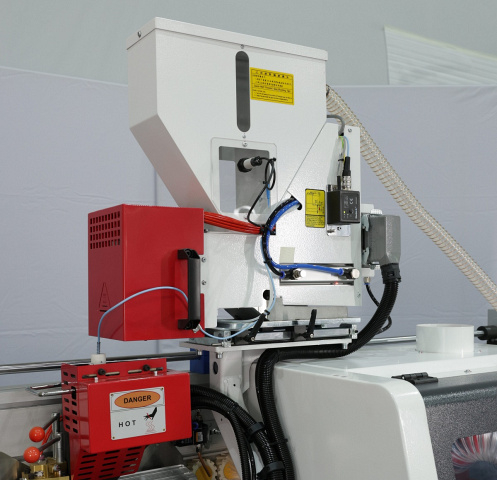

Автоматическая загрузка клея Станок оснащен автоматической загрузкой гранулированного EVA клея. |
 |
Предварительная обрезка кромки Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине резать кромочный материал до 3 мм и рассчитан для работы в многосменном режиме. Индивидуальный блок регулировки давления с регулятором и манометром. |
 |

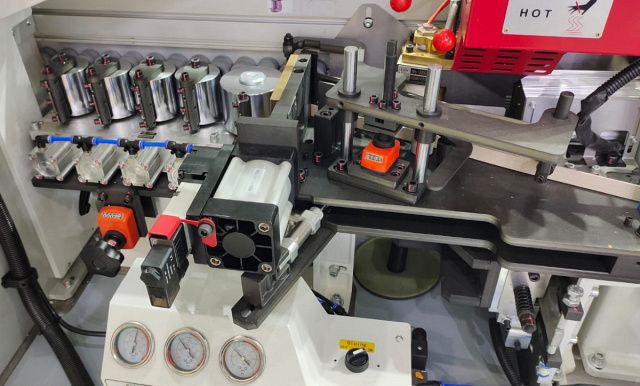

Пресс-группа |
 |
Система автоматической смазки Автоматическая система смазки направляющих основных узлов станка: Расположение на видном месте для визуального контроля уровня жидкости. Регулировка частоты подачи смазочного материала на агрегаты. |
 |
Узел чистовой торцовки Предназначен для торцевания переднего и заднего свесов кромочного материала. |
 |

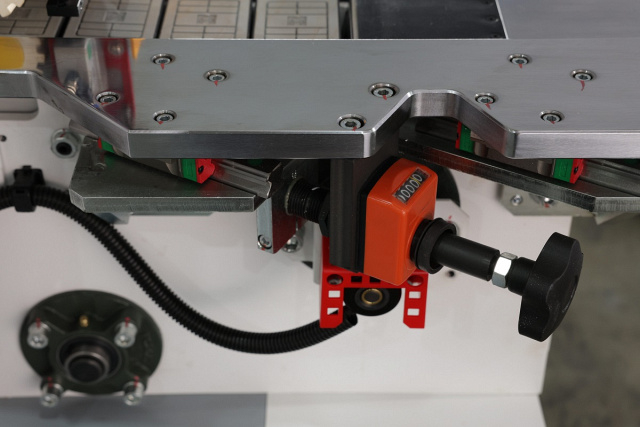

I Узел фрезерования свесов (чистовой) |
|
II Узел фрезерования свесов (чистовой) |
 |
Узел обкатки углов Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов). |
 |
Узел радиусного циклевания Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. |
 |
Узел плоского циклевания Предназначен для идеальной финишной обработки поверхности заготовки по плоскости. |
 |
Полировальный узел Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений. |
 |
Автоматическая перенастройка на 2 толщины кромки Технология Quick SETАвтоматическая перенастройка узла на 2 толщины кромки -Быстрое и удобное позиционирование узлов чистового фрезерования и радиусной цикли в рабочей зоне с пульта управления. |
 |
Система аспирации Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки. |
 |
Сервисный пульт Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали. |
 |
Индикатор состояния За счет светового индикатора, состояние станка всегда доступно оператору с любого места. |
 |

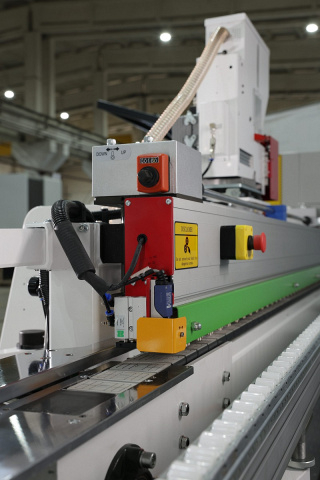

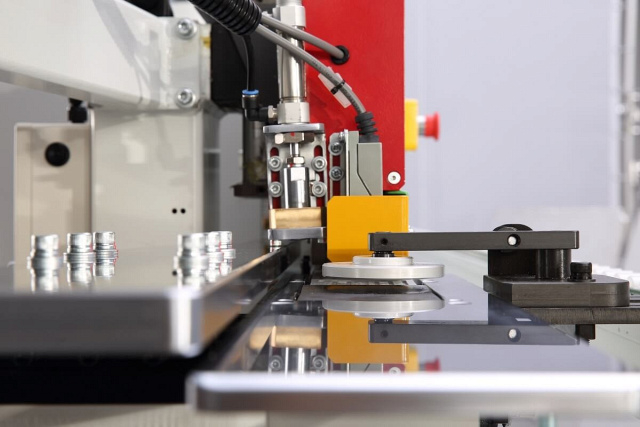

Система безопасности Контроль толщины заготовки расстояния между деталямиПневматический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки. Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки. Путевые точки– контактная навигация заготовок для идеально точной обработки на последующих узлах. Аварийная кнопкарасположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации. |
 |

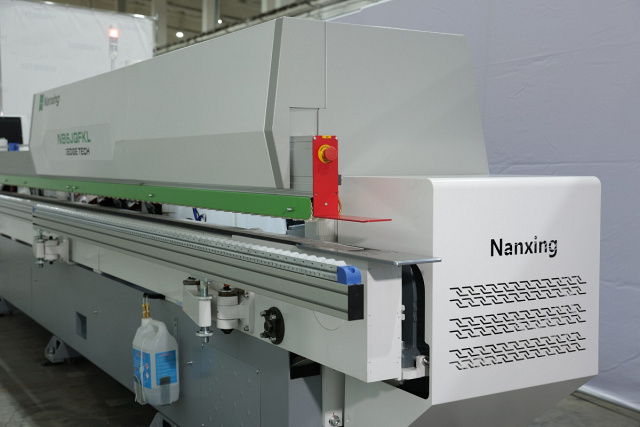

Защитные кожухи Зона обработки закрыта на 360°. Кожухи оборудованы пылезащитой и шумозащитным покрытием. |
 |
Пульт управления |
 |
Электрокомпоненты |
КОМПЛЕКТАЦИЯ Nanxing NB7CJNQVKL
Дополнительная
 |
Верхняя клеевая ванна PUR glue pot |
 |
Станция для плавления полиуританового клея PUR Station v2.5 Станция предназначена для плавления различных термоплавких клеев в виде блоков (картриджей) и передачи полученного клея-расплава через шланг к устройствам нанесения. |
 |
Трансферная станция очистки верхней клеевой ванны Cleaner Station 578HP |
 |
Фильтр рукавный EcoWood FPC-10 000 |
 |
Компрессор DELTA 10 C |
 |
Алмазные фрезы для узла предварительного фрезерования Alba, Италия |
 |
Клей-расплав NX- MELT Клей-расплав для мебельных кромок |
Технические характеристики Nanxing NB7CJNQVKL
| Характеристика | Значение |
|---|---|
| ЦЕНА | 5 471 068 ₽ |
| Скорость подачи, м/мин | 16 / 20 / 24 |
| Мощность двигателя подачи, кВт | 4 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 9 - 60 (40 мм ROUND) |
| Габариты детали (мин.), мм | 300 x 50 (по длинной стороне), 200 x 55 (по короткой), 120 x 120 (4 стороны) |
| Рекомендованная загруженность оборудования | 2 смены (16 ч) |
| Нагрев торца | есть |
| Регулировка на толщину прижимной балки | электропривод |
| Тип используемых клеев | EVA |
| Система настройки на толщину кромки | пневмоперенастройка |
| Параметры фрез, мм | Ø 125 x 30 Н43 |
| Мощность двигателя фрезерования, кВт | 2 x 3,7 |
| Обороты двигателя, об/мин | 9000 |
| Частота, Гц | 150 |
| Пилы торцовки, мм | Ø 104 x 22 |
| Мощность двигателей торцовки, кВт | 2 x 0,35 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов R1, мм | Ø 69; Z6 |
| Мощность двигателей , кВт | 2 x 0,5 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов R2, мм | Ø 75; Z6 |
| Мощность двигателей , кВт | 2 x 0,75 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла обкатки углов, мм | Ø 70 x Ø 16, H16, Z3 |
| Мощность двигателей полировки, кВт | 2 x 0,3 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Макс. толщина заготовки, мм | 40 |
| Мин. длина заготовки, мм | 200 |
| Радиус инструмента, мм | R2 |
| Пластины узла снятия радиусной цикли, мм | 20 х 12 х 2 х R2H |
| Ножи узла снятия плоской цикли, мм | 15 х 15 х 2,5 |
| Мощность двигателей полировки, кВт | 2 x 0,37 |
| Обороты двигателя, об/мин | 1350 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 180 |
| Диаметр воздуховодов, мм | 125 |
| Количество, шт. | 5 |
| Производительность, м3/ч | 6500 |
| Требуемое давление, Бар | 7 |
| Расход воздуха, л/мин | 350 |
| Производительность компрессора, л/мин | 450 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 27,7 |
| Длина, мм | 7700 |
| Ширина, мм | 1050 |
| Высота, мм | 1850 |
| Вес, кг | 2800 |
