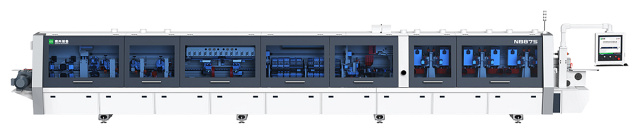

Автоматический кромкооблицовочный станок Nanxing NB875
(голосов 0)
Артикул: 9836138nb875 Код товара: 107306
Под заказ
Универсальный, высокопроизводительный станок для софтформинга NB875 объединяет в себе универсальные блоки и узлы для создания стандартных профилей. Позволяет обеспечить гибкость производства и быструю окупаемость инвестиций.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NB875
Используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NB875
 |
Узел облицовки |
 |
Станина станка Одним из важным производственным этапом является отжиг станины и основных деталей в доменной печи. Это позволяет снять внутренние напряжения металла и предотвращает его деформацию в процессе технологических нагрузок, создаваемых установленными узлами в процессе работы станка.; Вес нетто машины до 5000 кг. Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы. После пескоструйной обработки и окраски на высококлассных металлообрабатывающих станках с ЧПУ обрабатывают корпус и компоненты, чтобы обеспечить безупречное качество и детализацию. |
 |
Профессиональная сборочная линия Сборочная линия, является окончательным и важным этапом для стабильной работы станка. Опытные специалисты на профессиональных сборочных линии Nanxing начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка. |
 |
Контроль качества Современное измерительное оборудование и строгая система контроля качества помогают гарантировать, что машины и детали проверены и сертифицированы в соответствии с очень высокими стандартами. Все машины поставляются с Сертификатом качества, подписанным специалистом по контролю качества. |
 |
Конвейер Длинная прямая полукруглая направляющая, гарантирует прямолинейное движение деталей, без смещений. 2 комплекта опорных поддерживающих конвейеров с роликами поддерживают большую заготовку в процессе обработки. Толстая стальная опорная плита с высокой жесткостью и стабильностью предотвращает деформацию и обеспечивает дополнительную стабильность при работе. Двигатель конвейера высокой мощности обеспечивает стабильную работу машины. |
 |
Верхний прижим Утолщенная алюминиевая прижимная балка обеспечивает отличную жесткость и длительный срок службы. Прижимное парные ролики отлично фиксируют деталь и исключают перекос во время обработки. Электромеханический привод прижимной балки, управляется с пульта управления машины. |
 |
Профильное фрезерование |
 |

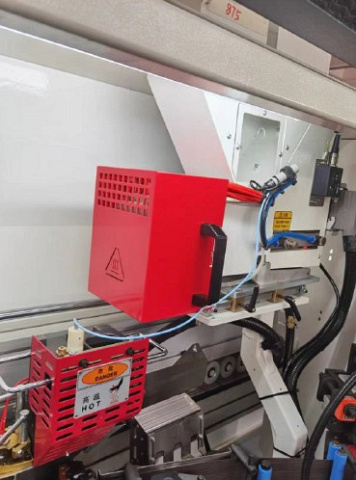

Предварительный нагрев Лампа нагрева торца детали. Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период. |
 |
Система подачи жидкостей Разделяющая и очищающая жидкости распыляются специальными форсунками на обе стороны детали, улучшая качество обработки кромки. |
 |
Магазин подачи кромочного материала |
 |
Обрезка кромки Пневматический цилиндр с ножом для черновой обрезки кромочного материала. |
 |
Верхняя клеевая ванна с предплавителем Система предварительного расплава имеет высокую скорость нагрева, оснащена бункером для непрерывной подачи в клеевую ванну, которая расположена сверху клеенаносящего ролика. |
 |

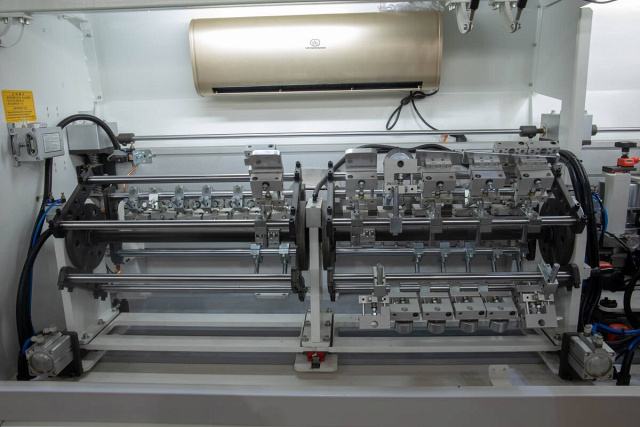

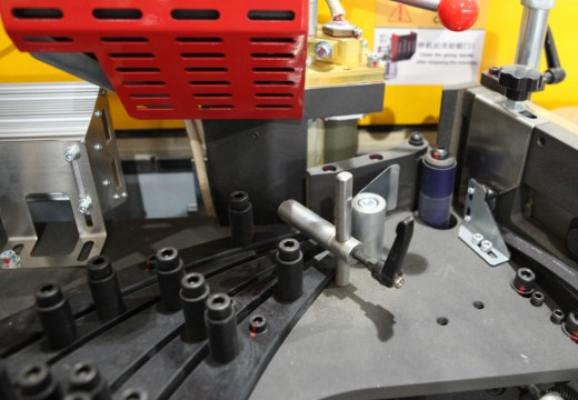

Устройство софтформинга ПВХ: мягкий материал, подходит для профильного формирования, средней жесткости. АБС：Подходит для прямого формирования стороны. |
 |
Торцовочный агрегат |
 |

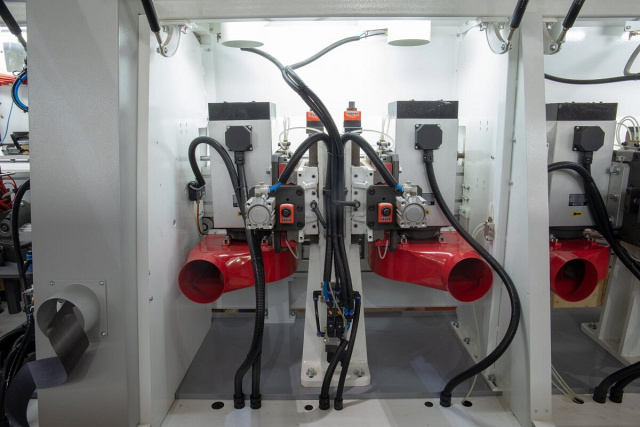

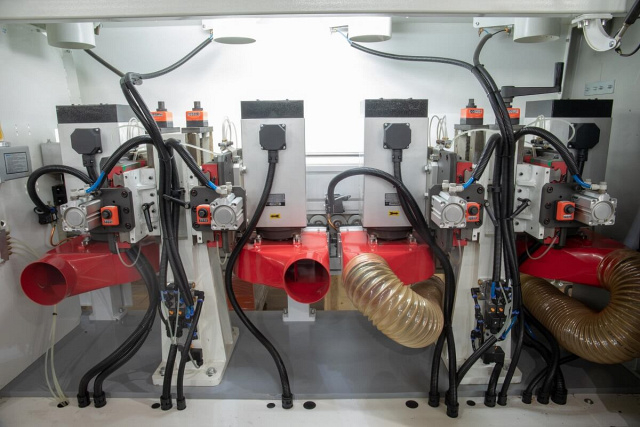

Узел фрезерования свесов (ЧЕРНОВОЙ) |
 |
Узел фрезерования свесов (ЧИСТОВОЙ) |
 |

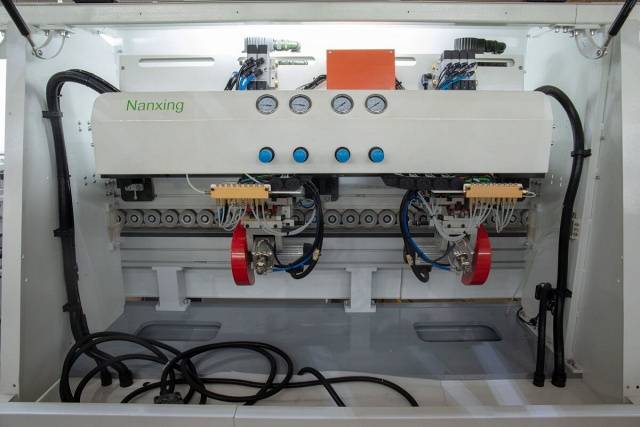

Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. 2 двухсторонних ножа радиусом, с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи. Точность позиционирования заготовки за счет специальных копиров. Узел оборудован системой аспирации. |
 |
Узел плоской циклевки Предназначен для идеальной финишной обработки поверхности заготовки по плоскости. Убирает остатки клея и подчищает от микронеровностей. Точность позиционирования заготовки за счет копиров по плоскости. |
 |

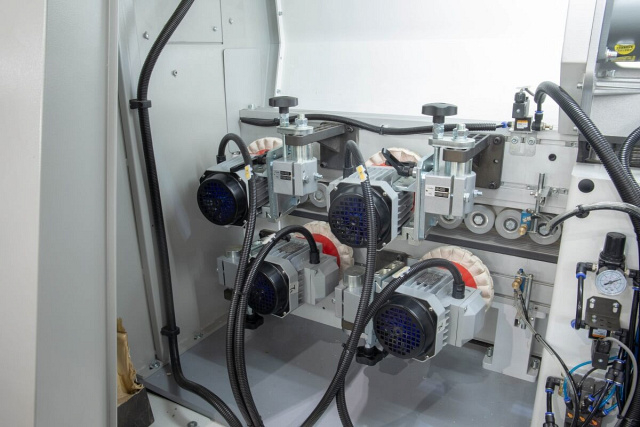

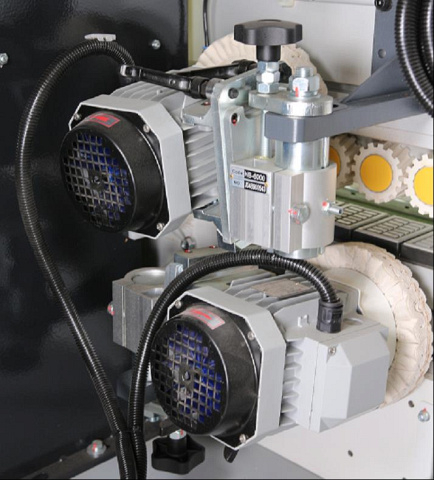

2 узла полировки Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений. Обеспечение стабильной работы за счет подключения постоянного питания. Оснащен 2 двигателями: мощностью 0,37 кВт; 50 Гц; скорость вращения 1400 об/мин. |
 |
Усиленные поддерживающие колонны Массивные поддерживающие колонны для стабильной работы узлов станка. |
 |
Сервисный пульт Пульт позволяет оператору останавливать или запускать станок в любое время во время обработки, что обеспечивает макс. удобство при регулировке или тестировании станка. За счет светового индикатора, состояние станка всегда доступно оператору с любого места. |
 |
Система аспирации Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки. Чистое пространство обеспечивает высокое качество обработки. Аспирационные патрубки диаметром 125 мм. |
 |
Защитное устройство Контроль толщины заготовки и расстояния между деталями Пневматический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защитное устройство Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки. Система определения интервального кормления Держите детали на нужном расстоянии для максимальной эффективности кромкооблицовки. Путевые точки Контактная навигация заготовок для идеально точной обработки на последующих узлах. Аварийная кнопка Расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации. |
 |
Электрокомпоненты |
 |

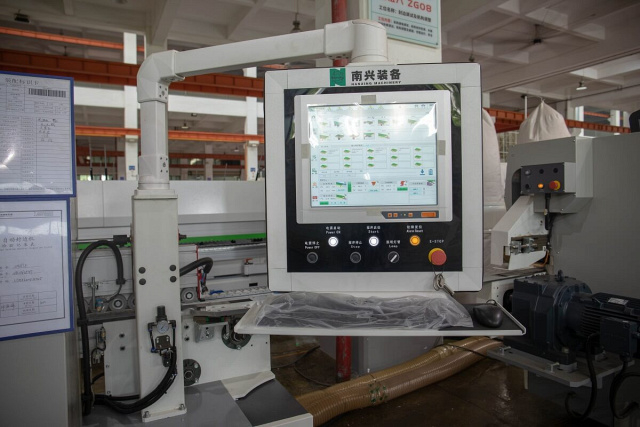

Система управления |
Технические характеристики Nanxing NB875
| Характеристика | Значение |
|---|---|
| ЦЕНА | 14 724 282 ₽ |
| Скорость подачи, м/мин | 12 / 14 / 16 |
| Мощность двигателя подачи, кВт | 4 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Толщина кромочного материала, мм | 0,6 - 2 / 0,4 - 0,6 |
| Толщина детали, мм | 9 - 30 / 18 - 25 |
| Габариты детали (мин.), мм | 140 x 120 |
| Рекомендованная загруженность оборудования | 2 смены (16 ч) |
| Нагрев торца | есть |
| Регулировка на толщину прижимной балки | электропривод |
| Тип используемых клеев | EVA |
| Система настройки на толщину кромки | пневмоперенастройка |
| Пилы торцовки, мм | Ø 115 x 22 |
| Мощность двигателей торцовки, кВт | 2 x 0,37 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов, мм | Ø 56; Z4 |
| Мощность двигателей, кВт | 2 x 0,5 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Мощность двигателей полировки, кВт | 2 x 0,37 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 180 |
| Диаметр воздуховодов, мм | 125 |
| Количество, шт. | 9 |
| Производительность, м3/ч | 12 000 |
| Требуемое давление, Бар | 7 |
| Расход воздуха, л/мин | 450 |
| Производительность компрессора, л/мин | 550 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 42 |
| Длина, мм | 11 600 |
| Ширина, мм | 1050 |
| Высота, мм | 1900 |
| Вес, кг | 4800 |
