Автоматический кромкооблицовочный станок Nanxing NBC332
(голосов 0)
Артикул: 9812951nbc332 Код товара: 107261
Под заказ

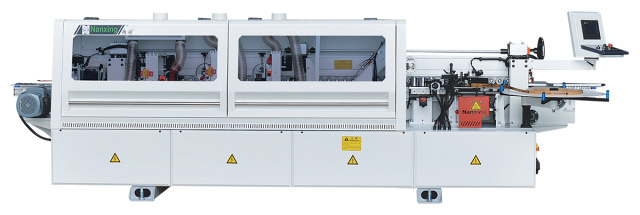

Автоматический кромкооблицовочный станок Nanxing NBC332 предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NBC332
Автоматический кромкооблицовочный станок Nanxing NBC332 используется на мебельных и столярных производствах для изготовления корпусной мебели и дверей.
Облицовка прямолинейных кромок
СХЕМА ОБРАБОТКИ Nanxing NBC332
 |
Подача |
 |
Клеевой узел |
 |
Пресс группа |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (черновой) |
|
Узел фрезерования свесов (чистовой) |
 |
Узел радиусной циклевки |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NBC332
 |
Станина Детали станин из толстостенного проката, изготавливаются путем лазерной резки.Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов.Все станины проходят операцию термической обработки для снятия внутренних напряженийПосле термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ. |
 |
Сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |
 |

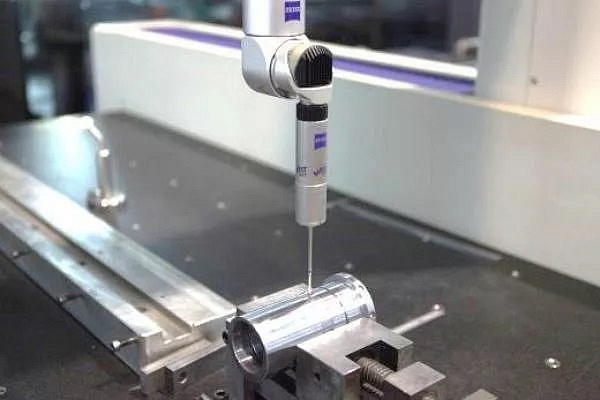

Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). |
 |

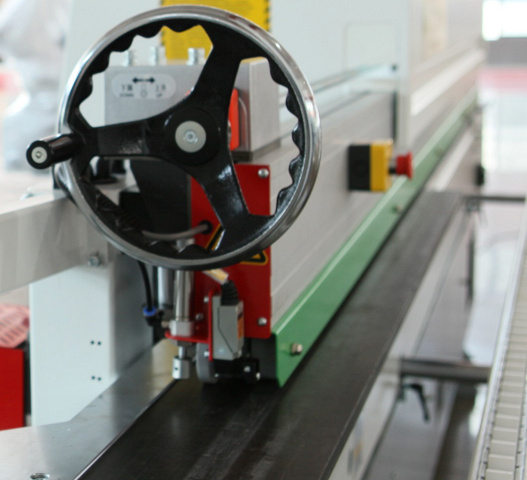

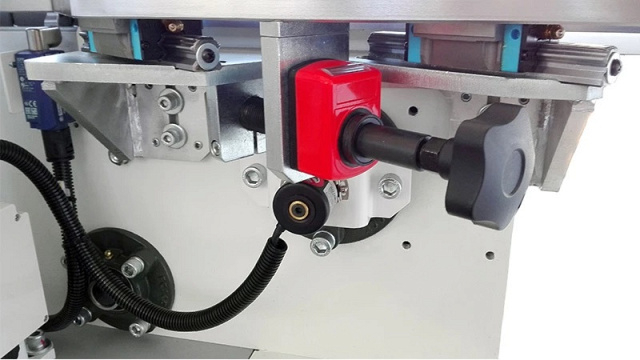

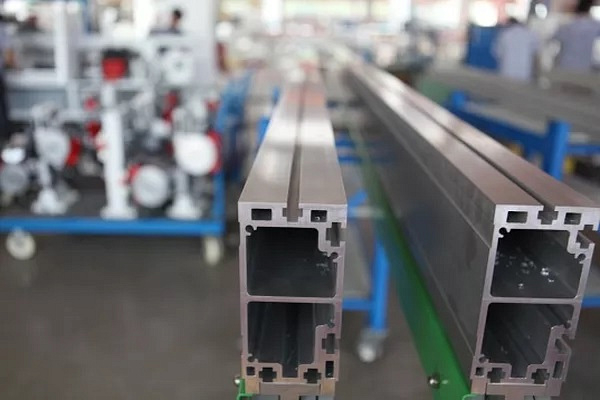

Прижимная балка Алюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.Высота прижимной балки настраивается с помощью специального маховика и цифрового счетчика.Резиновые ролики имеют малый шаг и большую площадь контакта. Благодаря этому плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки. |
 |

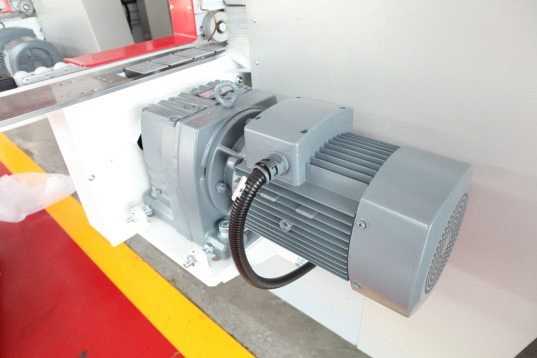

Конвейер Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен.Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.Направляющая линейка изготовлена из стальной пластины большой толщины. Крепление к станине с помощью массивного, жесткого кронштейна для обеспечения стабильности позиционирования заготовки.Мощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей. Стабильная работа узла подачи обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки. |
 |

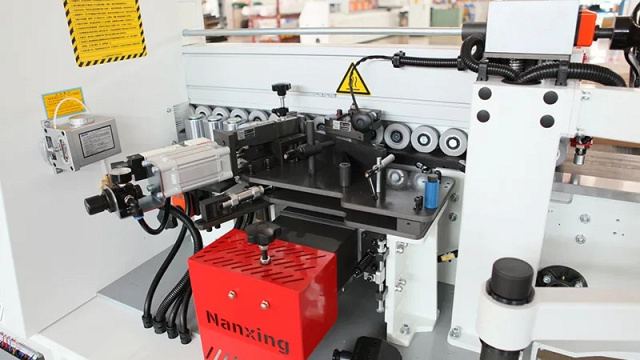

Клеевая ванна Клеевая ванна ёмкостью 5 литров имеет антипригарное покрытие, защищая клей от подгорания, сохраняя его физические свойства и цвет. |
 |

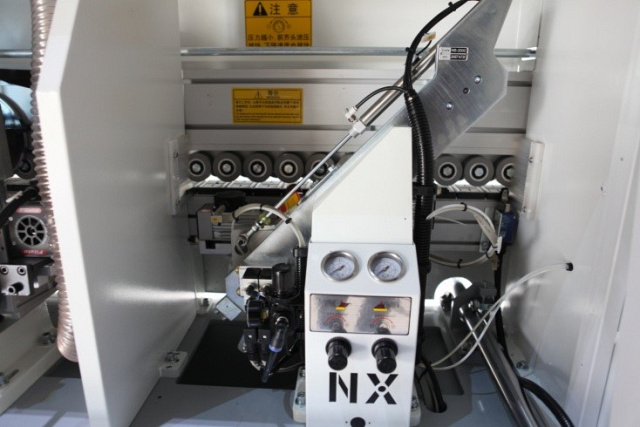

Предварительная обрезка кромки Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине резать кромочный материал до 3-х мм и рассчитан для работы в многосменном режиме.Индивидуальный блок регулировки давления с регулятором и манометром. |
 |

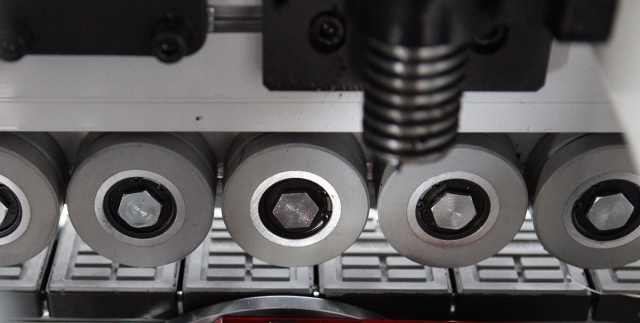

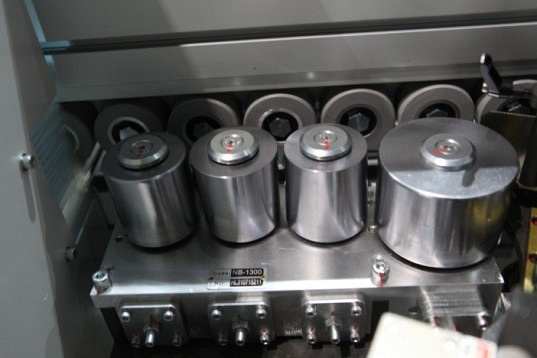

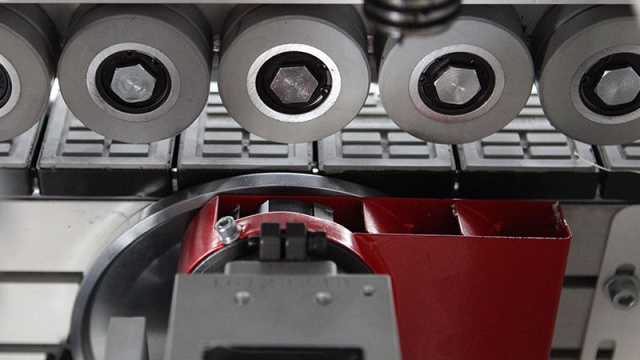

Пресс группа Приводной ролик, диаметром 100 мм охлаждает кромку после нанесения клея. Скорость вращения синхронизирована со скоростью подачи конвейера.3 стальных дожимных ролика диаметром 68 мм.Два ролика - конусные с противоположным углом наклона, для поджима кромки и минимизации клеевого шва.Один ролик - цилиндрический, для финишного дожима кромки перед обработкой. |
 |

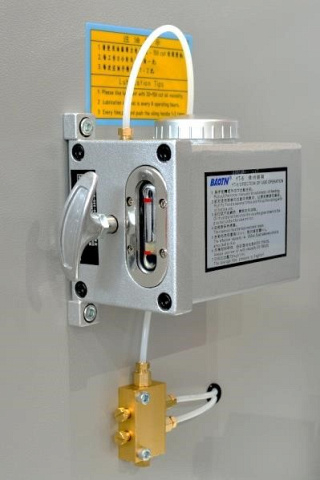

Система смазки С помощью специальной помпы масло подается во все необходимые узлы, исключая затраты времени на обслуживание станка.Узлы подачи масла: узел чистовой торцовки, цепь конвейера. |
 |

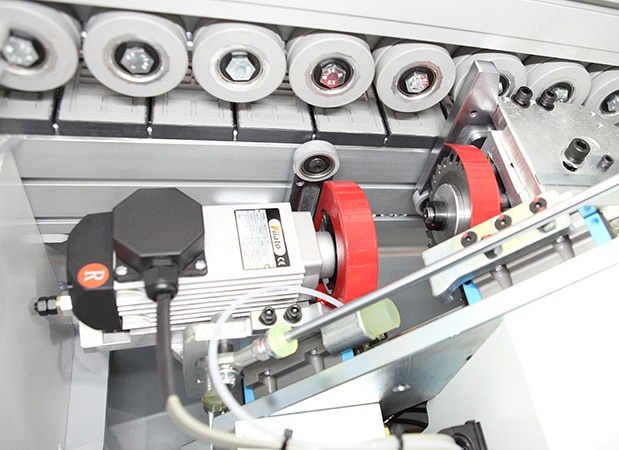

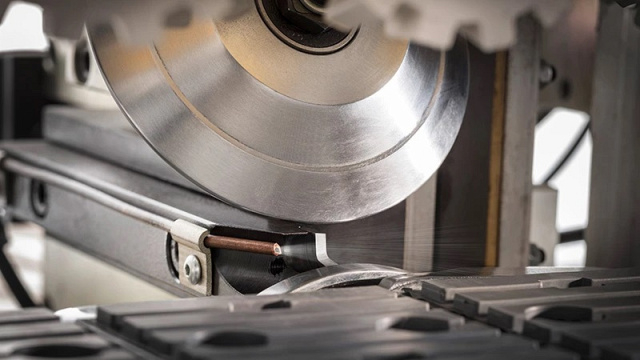

Узел чистовой торцовки Два независимых двигателя на одной направляющей, расположенной под углом 45°.2 пилы Диаметром Ø 105 х 3 х 22 х 24Z; расположены под углом 5° к торцам детали.Полуавтоматическая смазка направляющихЧастотный преобразователь Delta, защита двигателей от перегрузок. Узел чистовой торцовки оснащен 2 двигателями: Мощность: 2 х 0,35 кВт;Частота: 200 Гц. |
 |

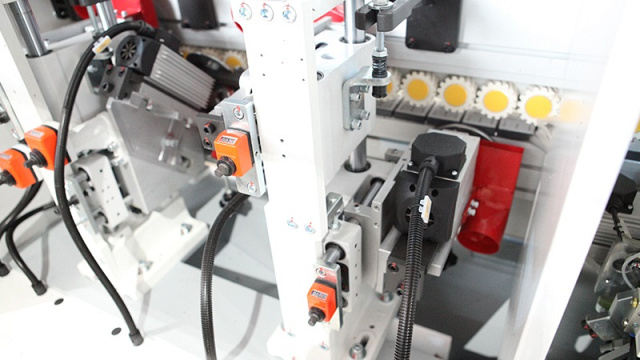

Узел фрезерования свесов (черновой) Узел чернового фрезерования с прямыми фрезами и двигателями увеличенной мощности: Мощность: 0,75 кВт;Частота: 200 Гц.Скорость вращения: 12 000 об/мин. Позиционирование с помощью круглых копиров Ø 180 мм по плоскости. |
 |
Узел фрезерования свесов (чистовой) Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу и круглых конусных копиров Ø 120 мм в торец заготовки.В базовой комплектации фрезы R2.Узел оснащен аспирационными патрубками. Узел чистового фрезерования оснащен 2 двигателями: Мощность: 0,5 кВт;Частота: 200 Гц.Скорость вращения: 12 000 об/мин. |
 |
Узел радиусной циклевки Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу и конусных копиров Ø 120 мм по торцу заготовки.Система охлаждения ножей сжатым воздухом.Узел оснащен аспирационными патрубками. |
 |
Узел полировки Обеспечение стабильной работы за счет подключения постоянного питания. Мощность: 0,37 кВт;Частота: 50 Гц;Скорость вращения: 1350 об/мин. |
 |
Система аспирации Аспирационные выходы 3 х 125 мм на узлы фрезерования свесов и радиусной циклевки. |
 |
Сервисный пульт Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали. |
 |
Пульт управления Пульт управления с 7-дюймовым сенсорным дисплеем и удобным расположением.Отображение процессов и диагностической информации.Оперативное решение проблем с помощью кодов ошибокОтчет о производстве включая количество и длину заготовок. |
 |
Система безопасности Контроль толщины заготовки расстояния между деталями.Пневатический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки.Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки.Аварийная кнопка расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации. |
 |
Электрокомпоненты Управление ПЛК, входное напряжение 380 В, 50 Гц (стандарт).Положение заготовки контролируется энкодером.Независимые частотные преобразователи на каждый узел с функцией торможения двигателя.Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности.Каждый провод имеет уникальную метку с кодом, что обеспечивает максимальное удобство при устранении неполадок и онлайн-поддержки. |
Технические характеристики Nanxing NBC332
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 16 / 20 / 24 |
| Мощность двигателя подачи, кВт | 3 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 10 - 60 |
| Габариты детали (мин.), мм | 120 x 60 |
| Рекомендованная загруженность оборудования | 1 - 2 смены (8 - 16 ч) |
| Нагрев торца | нет |
| Регулировка на толщину прижимной балки | механическая |
| Тип используемых клеев | EVA |
| Система настройки на толщину кромки | механическая |
| Пилы торцовки, мм | Ø 105 x 22 |
| Мощность двигателей торцовки, кВт | 2 x 0,35 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов кромки, мм | Ø 69; Z6 |
| Мощность двигателей, кВт | 2 x 0,5 |
| Обороты, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов, мм | Ø 56; Z4 |
| Мощность двигателей, кВт | 2 x 0,75 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Радиус инструмента, мм | R2H |
| Пластины узла снятия радиусной цикли, мм | 20 x 12 x 2 x R2H |
| Мощность двигателей полировки, кВт | 2 x 0,25 |
| Обороты двигателя, об/мин | 1300 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 150 |
| Диаметр воздуховодов, мм | 125 |
| Количество, шт. | 4 |
| Производительность, м3/ч | 5200 |
| Требуемое давление, Бар | 7 |
| Расход воздуха, л/мин | 250 |
| Производительность компрессора, л/мин | 350 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 12,2 |
| Длина, мм | 5200 |
| Ширина, мм | 1050 |
| Высота, мм | 1550 |
| Вес, кг | 1620 |
