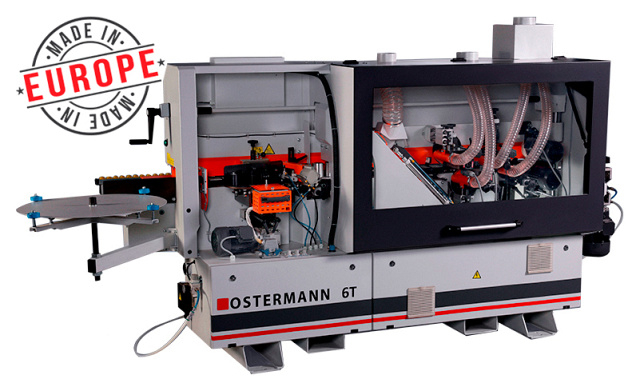

Автоматический кромкооблицовочный станок OSTERMANN 6T
(голосов 0)
Артикул: 93282676t Код товара: 106915
Под заказ
Автоматический кромкооблицовочный станок OSTERMANN 6T предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ OSTERMANN 6T
Автоматический кромкооблицовочный станок OSTERMANN 6T идеально одходит для применения на предприятиях по производству корпусной мебели, а именно: офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, мебельные фасады, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам.
Производство мебели
СХЕМА ОБРАБОТКИ OSTERMANN 6T
 |
Подача |
 |
Клеевой узел |
 |
Пресс группа |
 |

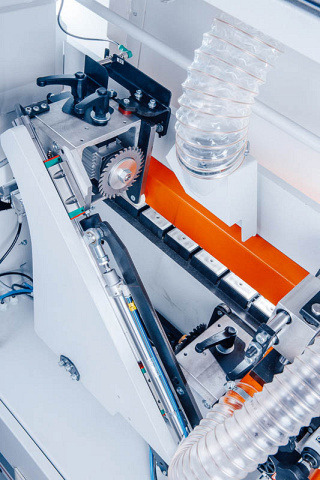

Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (чистовой) |
 |
Узел радиусной циклевки |
 |

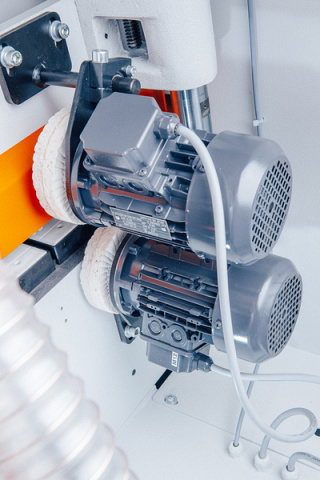

Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ OSTERMANN 6T
 |
Работа по путевым точкам На входе детали установлен датчик, который фиксирует начало и конец детали и с помощью энкодера, установленного на валу транспортера, с высокой точностью определяет, в какой момент времени должен срабатывать каждый узел станка. |
 |

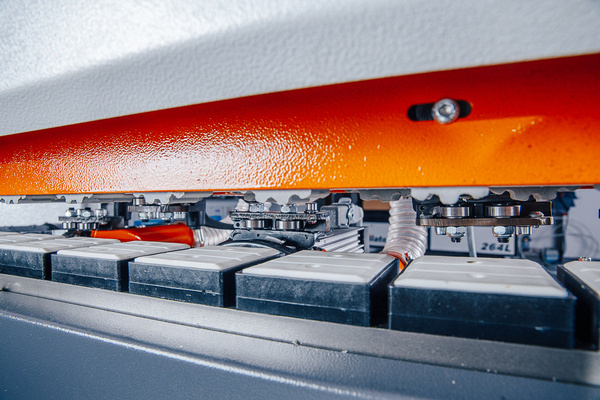

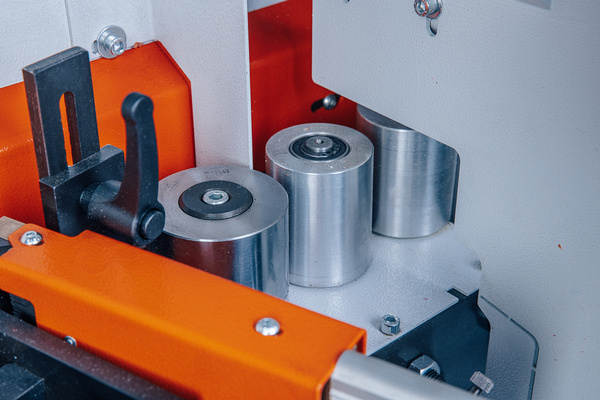

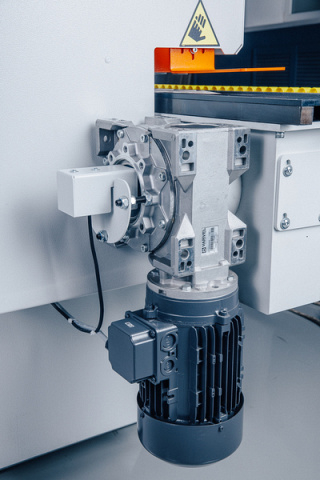

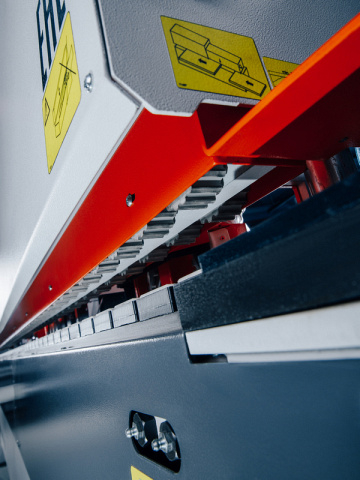

Подающий конвейер Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 73 мм. Привод-мотор-редуктор1,5 кВт VARVEL. Башмаки 73 мм и резиновые прижимные ролики Ø70 –надежная фиксация как заготовок минимальных размеров (100 х 100), так и крупногабаритных толщиной до 60 мм. Цифровой индикатор толщины детали на месте подачи– исключение ошибки оператора. |
 |

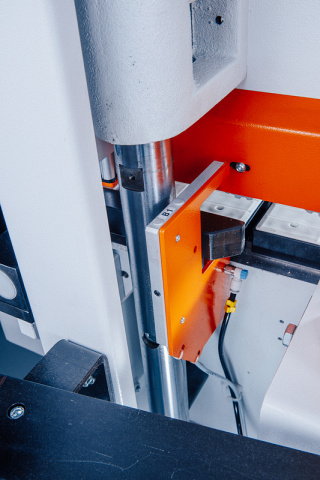

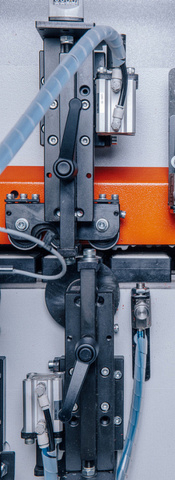

Торцевой копир Торцевой многоступенчатый копир, установленный на фрезерном и циклевальном агрегатах гарантируетпревосходное качество и идеальную точность фрезерования свесов и радиусной циклевки, а также отсутствие следов на деликатных кромках (3D, глянец, белые кромки). |
 |

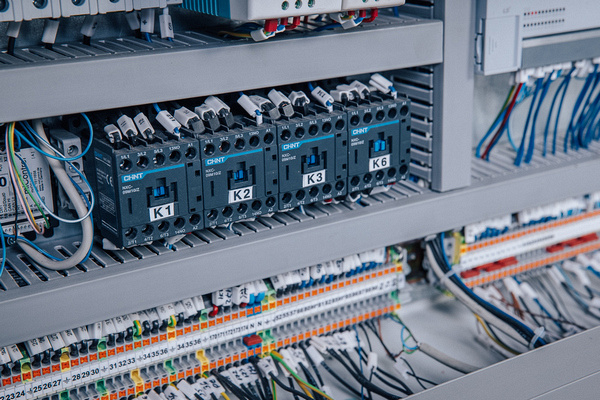

Электрокомпоненты Электрические компоненты станка находятся в специальном корпусе,что гарантирует защиту от пыли и отходов производства, при этом обеспечивает удобный доступ ко всем элементам. В станке установленореле контроля фазпредназначенное для защиты нагрузки, подключаемой к трехфазной сети, защиты от повышения или понижения напряжения любого количества фаз и от нарушения порядка их чередования. Защита двигателей от перегрузок осуществляется при помощи встроенных термоконтактов. |
 |

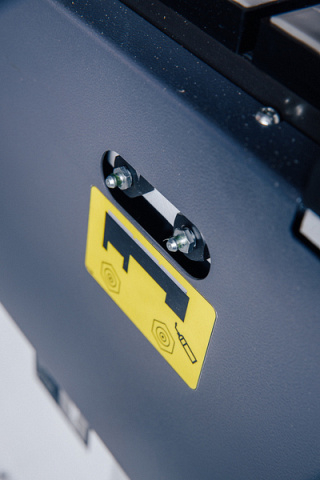

Обслуживание станка Станок обладает хорошей доступностью узлов и простотой обслуживания. Все пресс маслёнки вынесены удобное место для обслуживания. Не надо демонтировать части станка для замены инструмента. Все регулировки узлов подписаны и находятся на лицевой панели станка. |
Технические характеристики OSTERMANN 6T
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 10 |
| Мощность двигателя подачи, кВт | 1,5 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 8 - 60 |
| Габариты детали (мин.), мм | 100 х 100 |
| Рекомендованная загруженность оборудования | 1 смена (8 ч) |
| Нагрев торца | нет |
| Регулировка на толщину прижимной балки | механическая |
| Тип используемых клеев | EVA |
| Система настройки на толщину кромки | механическая |
| Пилы торцовки, мм | Ø 80 x 30 |
| Мощность двигателей торцовки, кВт | 2 x 0,22 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов кромки, мм | Ø 75; Z4 |
| Мощность двигателей, кВт | 2 x 0,55 |
| Обороты, об/мин | 12 000 |
| Частота, Гц | 200 |
| Радиус инструмента, мм | R2 |
| Пластины узла снятия радиусной цикли, мм | B16 x H17,5 x S2 R2 |
| Мощность двигателей полировки, кВт | 2 x 0,18 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 125 / 25 |
| Диаметр воздуховодов, мм | 100 x 1; 120 x 2 |
| Количество, шт. | 3 |
| Производительность, м3/ч | 3000 |
| Требуемое давление, Бар | 6,5 |
| Расход воздуха, л/мин | 100 |
| Производительность компрессора, л/мин | 400 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 6,7 |
| Длина, мм | 2780 |
| Ширина, мм | 1220 |
| Высота, мм | 1510 |
| Вес, кг | 910 |
