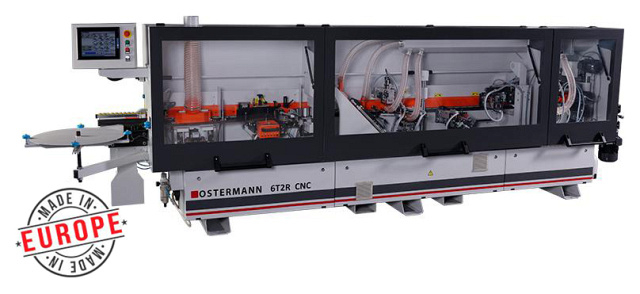

Автоматический кромкооблицовочный станок OSTERMANN 6T2R CNC
(голосов 0)
Артикул: 93099316t2r_cnc Код товара: 106919
Под заказ
Автоматический кромкооблицовочный станок OSTERMANN 6T2R CNC предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ OSTERMANN 6T2R CNC
Автоматический кромкооблицовочный станок OSTERMANN 6T2R CNC идеально подходит для применения на предприятиях по производству корпусной мебели, а именно: офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, мебельные фасады, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам.
Производство мебели

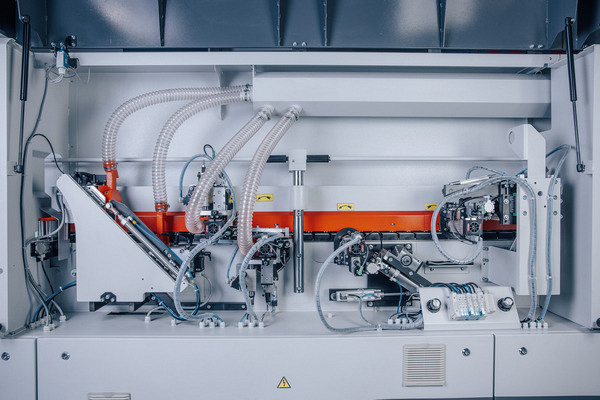

СХЕМА ОБРАБОТКИ OSTERMANN 6T2R CNC
 |
Подача разделяющей жидкости |
 |
Узел предварительного фрезерования |
 |
Предварительный нагрев заготовки |
 |
Клеевой узел |
 |
Пресс группа |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов |
 |
Узел 2-х моторной обкатки углов |
 |
Узел радиусной циклевки |
|
Подача очищающей жидкости |
 |
Узел плоской циклевки |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ OSTERMANN 6T2R CNC
 |

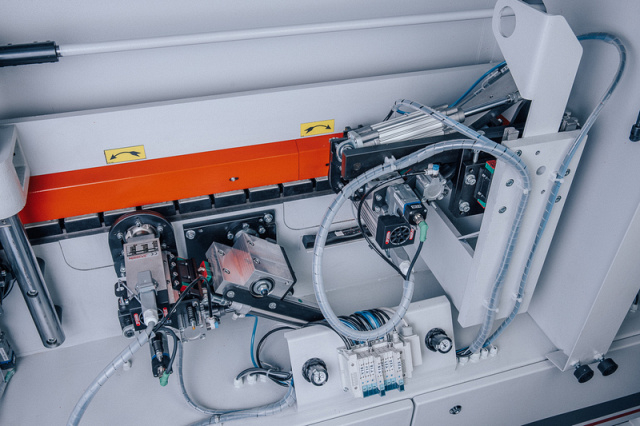

Сервоприводы Узел предварительного фрезерования, пресс группа, узлы фрезерования свесов, обкатки углов и радиусной цикли оснащены сервоприводами. Это позволяет управлять узлами станка с помощью системы ЧПУ,что гарантирует быструю и удобную настройку с точностью до 0,01 мм. |
 |
Работа по путевым точкам На входе детали установлен датчик, который фиксирует начало и конец детали и с помощью энкодера, установленного на валу транспортера, с высокой точностью определяет, в какой момент времени должен срабатывать каждый узел станка. |
 |

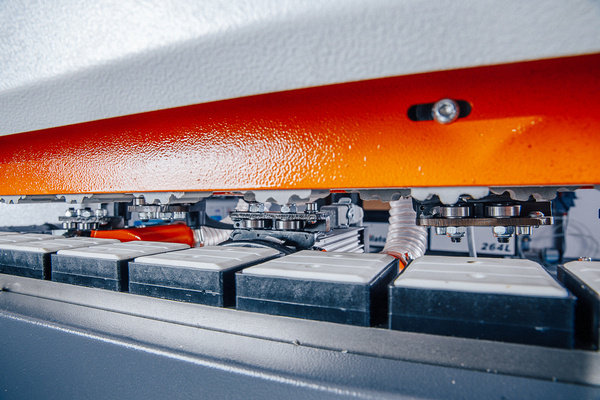

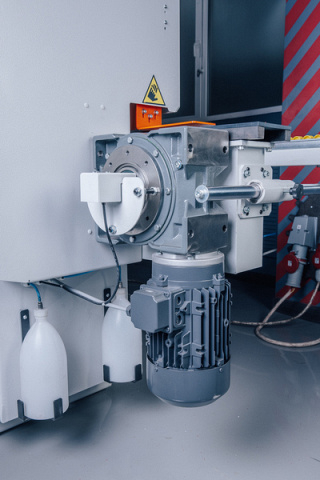

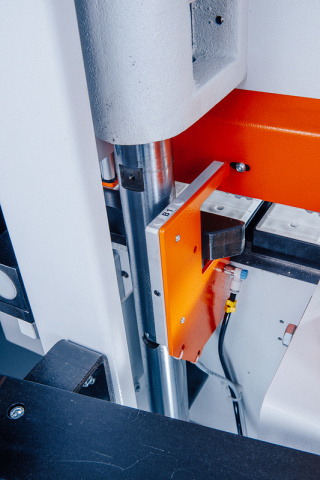

Подающий конвейер Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 73 мм.Привод-мотор-редуктор2,2 кВт. VARVEL.Башмаки 73 мм и резиновые прижимные ролики Ø70 –надежная фиксация как заготовок минимальных размеров (100 х 100), так и крупногабаритных толщиной до 60 мм.Цифровой индикатор толщины детали на месте подачи –исключение ошибки оператора. |
 |
Торцевой копир Торцевой многоступенчатый копир, установленный на фрезерном и циклевальном агрегатах гарантируетпревосходное качество и идеальную точность фрезерования свесов и радиусной циклевки, а также отсутствие следов на деликатных кромках (3D, глянец, белые кромки). |
 |

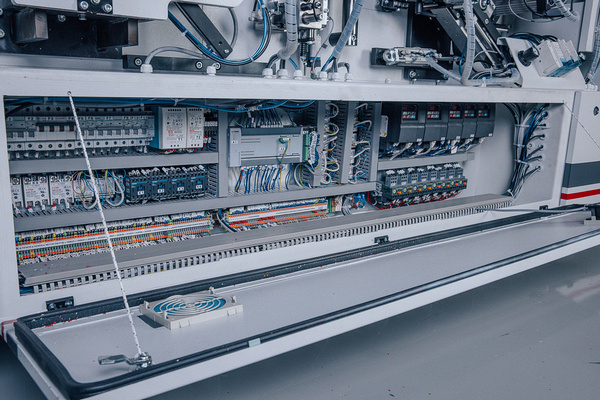

Электрокомпоненты Электрические компоненты станка находятся в специальном корпусе, что гарантирует защиту от пыли и отходов производства, при этом обеспечивает удобный доступ ко всем элементам. В станке установлено реле контроля фаз предназначенное для защиты нагрузки, подключаемой к трехфазной сети, защиты от повышения или понижения напряжения любого количества фаз и от нарушения порядка их чередования. Защита двигателей от перегрузок осуществляется при помощи встроенных термоконтактов. |
 |
Обслуживание станка Станок обладает хорошей доступностью узлов и простотой обслуживания. Все пресс маслёнки вынесены удобное место для обслуживания. Не надо демонтировать части станка для замены инструмента. Все регулировки узлов подписаны и находятся на лицевой панели станка. |
КОМПЛЕКТАЦИЯ OSTERMANN 6T2R CNC
Стандартная
 |

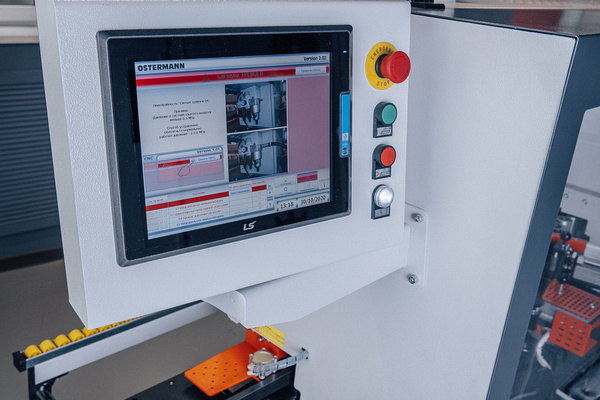

Панель управления Экран дисплея TOUCH SCREEN 10" отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.Управление узлами станка с помощью системы с ЧПУ –удобная и быстрая настройка агрегатов станка с точностью до 0,01 мм.Счетчик длины кромки, количество обработанных деталей, кол-во отработанных часов –полная производственная статистика без дополнительных трудозатрат.Описание аварийных сигналов и устранения неисправностей на русском языке –быстрота устранения неисправностей, минимальное время простоя станка. |
 |
Система распыления разделяющей жидкости Разделяющая жидкость распыляется через форсунки перед узлом нанесения клея иисключает налипание клея на поверхность детали. |
 |

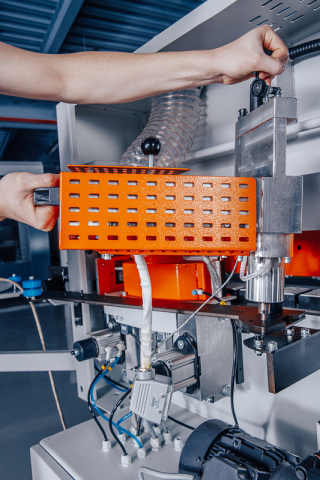

Узел предварительного фрезерования Узел прифуговки состоит из двух высокочастотных двигателей12 000 об/мин, 1,1 кВт TEKNOMOTOR. Алмазные фрезы PCD CUTTER Ø60 x Ø20 x H65, Z3 + 3 BUP Удаление сколов после раскроя и ступеньки от подрезной пилыобеспечивает идеальную геометрию заготовки для высококачественного приклеивания кромки.Максимальная обработка до 2 мм.Настройка узла предварительного фрезерования происходит с помощью сервоприводов, управляемых с TOUCH SCREEN дисплеягарантирует точность и минимальное время на перенастройку.Возможность отключения узла и работа без него.Защитный кожух с аспирацией и обдув торца заготовки после фрезерованияисключает попадание отходов фрезерования в зону наклейки кромки. |
 |
Инфракрасная лампа для подогрева торца детали Лампа находится непосредственно в зоне перед нанесением клея на деталь и обеспечиваетидеальное клеевое соединения даже в холодное время. |
 |
Клеевой узел Быстросменный клеевой с бачок с тефлоновым покрытием объемом2 л. для клея EVA имеетнижнее расположениеотносительно клеенаносящего вала. Время смены бачка 2 мин позволяетиспользовать клей разного типа или цвета.Отсутствие нагара обеспечиваетвысокое качество наклейки кромки.Винтовая точная настройка количества клея гарантируетаккуратный клеевой шов.Время нагрева клея 15 минсокращает до минимума время от включения станка до начала работы.Электронный контроль температуры в клеевом бачке и на клеенаносящем ролике обеспечиваетидеальные условия нанесения клея.Автоматическое понижение температуры клея на 50⁰C при перерывах в работе более 15 мин позволяетсохранить качества клея.Опорный копир перед клеенаносящим валомпредохраняет заготовки от удара и повреждения торца о вал. |
 |

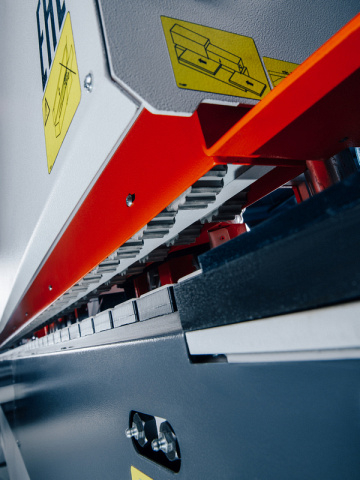

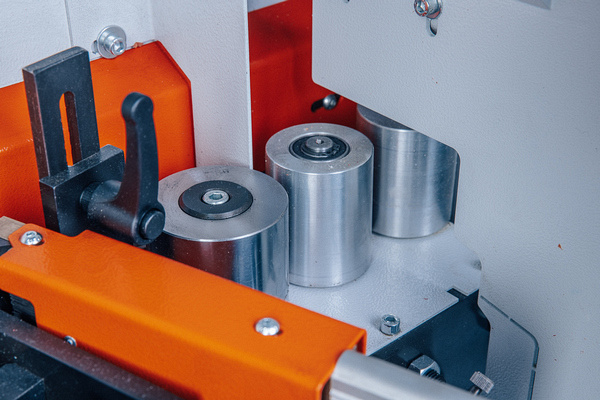

Пресс группа Зона прижима из трех роликов. Первый ролик большого диаметра приводной, второй и третий – допрессовочные конусные свободного вращения. Настройка пресс группы происходит с помощью сервоприводов, управляемых с TOUCH SCREEN дисплея, что гарантируетточность и минимализирует время на перенастройку.Антистатическое покрытие роликов гарантируетчистую поверхность кромочного материала и равномерный прижим кромки.Коническая форма второго и третьего роликов обеспечиваеткачественную приклейку кромки даже без предварительного фрезерования. |
 |

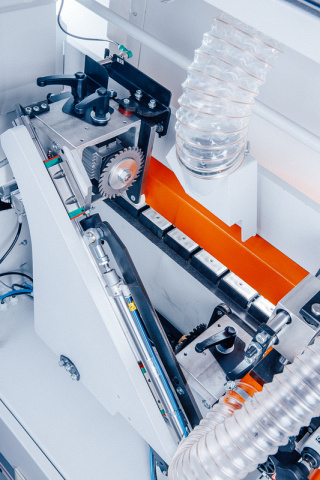

Торцовочный агрегат Два промышленных двигателя (12 000 об/мин),2 x 0,22 кВтTEKNOMOTOR;Две пилы Ø110 x Ø32, Z = 30BUP;Возможность поворота пил 0 - 15° позволяетбыстро настроить узел для качественной торцовки любого типа кромки.Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны, что гарантируетнадежность и стабильность работы в течение всего срока эксплуатации.Торцовка оснащена системой аспирации, которая обеспечиваетдолговечность и стабильность работы системы. |
 |

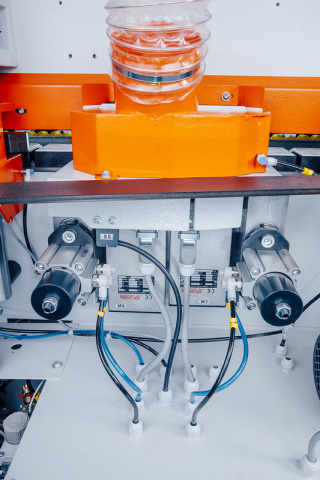

Узел фрезерования свесов Два промышленных двигателя (12 000 об/мин)2 х 0,55 кВт TEKNOMOTOR. Фрезы сборные 4 ножа Ø75; Z = 4; R2BUP. Ножи с двухсторонней режущей кромкой. Мощность двигателей 0,55 кВт –фрезеровка кромки с припуском более 2 мм.Настройка фрезерного узла снятия свесов происходит с помощью сервоприводов, управляемых с TOUCH SCREEN дисплея, чтогарантирует точность и минимализирует время на перенастройку.Круглые копиры большого диаметра 180 мм исключаютповреждение любой облицованной поверхности. |
 |
Узел обкатки углов Предназначен для профильного фрезерования передних и задних стыков кромки.Минимальная длина детали 100 мм.Максимальная толщина 60 мм.Оснащеналмазными фрезами R2BUP(Италия).Электродвигатели2 x 0,55 кВт, 18 000 об/мин TEKNOMOTOR (Италия).Управление настройкой на толщину кромки с пульта управления и автоматическая перенастройка с помощью сервоприводовгарантирует точность и минимализирует время на перенастройку.Возможность обрабатывать детали постформинг и софтформинг с большим радиусом. |
 |
Узел радиусной цикли Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Копиры Ø80 мм на минимальном расстоянии от края деталине оставляют следов на глянцевых поверхностях.Настройка узла производится с помощью счетчиков, чтообеспечивает точность и простоту перенастройки.Система аспирации. Стружка с циклевочного узла попадает в накопитель, чтоисключает возможность попадания стружки под копиры.Линейные направляющиеPMI обеспечивают точный и равномерный съем стружки по всей длине детали. |
 |

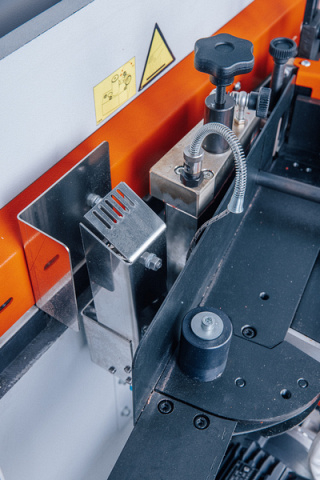

Узел клеевой цикли Предназначен для удаления остатков клея с клеевого соединения. Верхний и нижний копиры находятся на минимальном расстоянии от края заготовки, что обеспечиваетвысокую точность отслеживания профиля детали.Счетчики на узлепозволяют точно и быстро подстроить узел.Быстрый вывод узла из рабочей зоны с помощью рычажка. |
 |
Система распыления очищающей жидкости Распыляется перед узлом полировки, что помогаетполировальным кругам более эффективно удалять загрязнения с кромочного материала. |
 |
Полировка Полировка необходима для финишной обработки кромки. Полирующий агрегат – два двигателя, два полирующих диска, частота вращения1400 об/мин 2 x 0,18 кВт. Придает блеск обработанной поверхности, очищает от загрязнений.Восстановление цвет после циклевочного узла.Притупление острого края у тонкой кромки.Шарнирная настройкапозволяет устанавливать полировальный диск в любой плоскости для более полной обработки кромки. |
 |

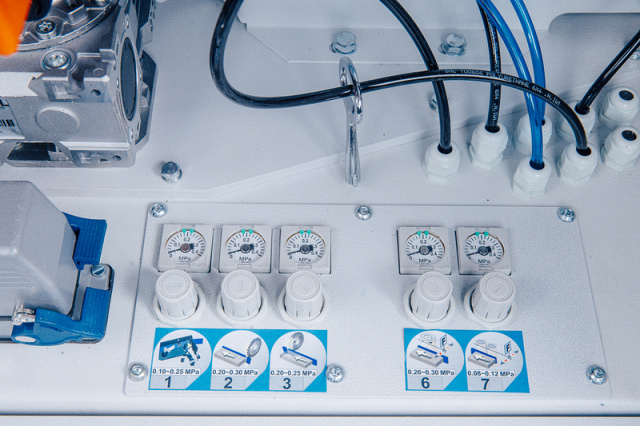

Блок подготовки воздуха Состоит из регулятора сжатого воздуха, водоотделителя и маслораспылитель. Водоотделитель: Удаляет более 99% водыСоздает минимальные потери давленияЛегкая замена фильтрующего элементаАвтоматический отвод конденсата Маслораспределитель: Подача масла в пневмосистемусмазывает элементы пневсосистемы: манжеты, пневмоцилиндры и пневмораспределители, направляющие, дроссельные системы.Блок подготовки воздуха гарантируетстабильную работу всей системы и узлов станка, предохранение элементов системы от закисания. |
Дополнительная
 |
Пакет NESTING Многоступенчатый копир, установленный на фрезерном и циклевальном агрегатах даетвозможность обработки деталей «nesting», например, с отверстиями под чашечные петли. |
Технические характеристики OSTERMANN 6T2R CNC
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 16 |
| Мощность двигателя подачи, кВт | 2,2 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 20 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 8 - 60 |
| Габариты детали (мин.), мм | 100 x 100 |
| Рекомендованная загруженность оборудования | 2 смены (16 ч) |
| Нагрев торца | есть |
| Регулировка на толщину прижимной балки | сервопривод CNC |
| Тип используемых клеев | EVA |
| Система настройки на толщину кромки | сервопривод CNC |
| Параметры фрез, мм | Ø 60 x Ø 20 x H65 |
| Мощность двигателя фрезерования, кВт | 2 x 1,1 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Пилы торцовки, мм | Ø 110 x 32 |
| Мощность двигателей торцовки, кВт | 2 x 0,22 |
| Обороты пил, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов кромки, мм | Ø 75; Z4 |
| Мощность двигателей, кВт | 2 x 0,55 |
| Обороты, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла обкатки углов, мм | Ø 68 x 16 Z4 R2 |
| Мощность двигателей полировки, кВт | 2 x 0,55 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Макс. толщина заготовки, мм | 60 |
| Мин. длина заготовки, мм | 120 |
| Радиус инструмента, мм | R2 |
| Пластины узла снятия радиусной цикли, мм | B16 x H17,5 x S2 R2 |
| Ножи узла снятия плоской цикли, мм | 14 x 14 x 2 |
| Мощность двигателей полировки, кВт | 1,5 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 125 / 25 |
| Диаметр воздуховодов, мм | 120 x 1; 200 x 1 |
| Количество, шт. | 2 |
| Производительность, м3/ч | 5000 |
| Требуемое давление, Бар | 6,5 |
| Расход воздуха, л/мин | 150 |
| Производительность компрессора, л/мин | 1800 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 10 |
| Длина, мм | 4900 |
| Ширина, мм | 1440 |
| Высота, мм | 1730 |
| Вес, кг | 1700 |
