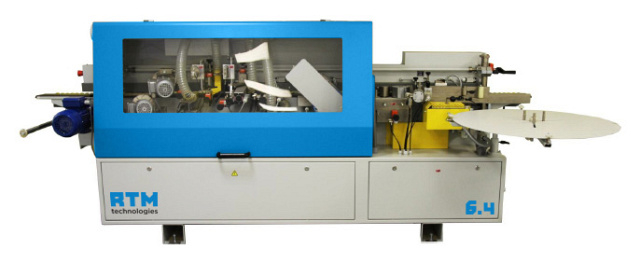

Автоматический кромкооблицовочный станок RTM 6.4
(голосов 0)
Артикул: 8904805rtm_6_4 Код товара: 107361
На складе: 2 шт.
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Получаемые изделия
СХЕМА ОБРАБОТКИ:
 |
Подача |
 |
Клеевой узел |
 |
Пресс группа |
 |
Узел 2-х моторной торцовки |
 |
Узел фрезерования свесов (чистовой) |
 |
Узел радиусной циклевки |
 |
Полировальный узел |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

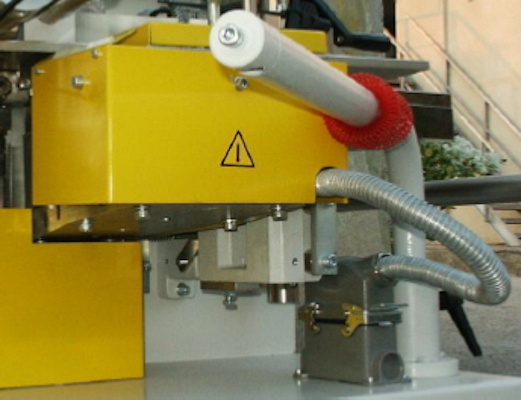

Клеевой узел Быстросменный клеевой бачок 1,5 л. для клея EVA имеет нижнее расположение относительно клеенаносящего вала.Клеевая ванна с системой быстрого разогрева. Клеенаносящий узел, (валик выступает за край детали на 2 мм, и без какой-либо дополнительной регулировки наносит необходимое количество клея на кромочный материал различной ширины). |
 |

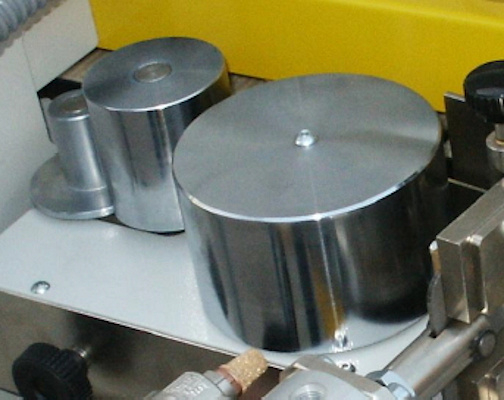

Пресс группа Пресс группа состоит из трех роликов: один цилиндрический, большого диаметра, и двух роликов меньшего диаметра. Один – конический, другой – фланцевого типа для прижатия нижнего края кромки, это убирает зазор между кромкой и деталью, который образуется от подрезного диска. |
 |

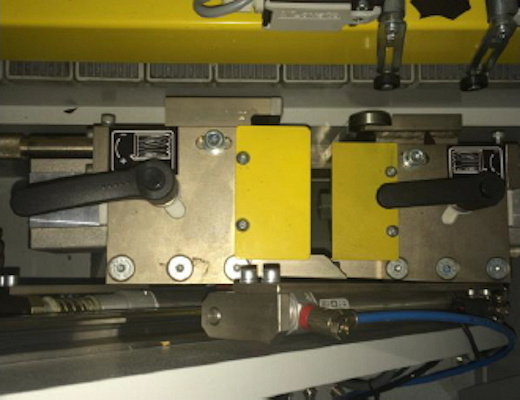

Торцовочный агрегат Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт;Две пилы Ø110 х Ø22, Z = 20;Имеется возможность поворота пил 0 - 12°;Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности: простое линейное движение двух пил вверх-вниз;простая схема пневматики. |
 |

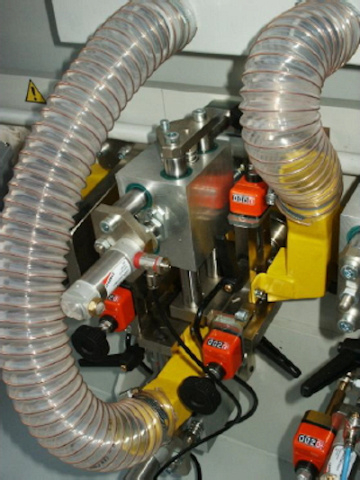

Фрезерный узел снятия свесов Два промышленных двигателя (12 000 об/мин) 2 х 0,55 кВт;Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм;Имеется возможность поворота фрезерного узла 0 - 20°;Оснащены счетчиками точной настройки на разную толщину кромки;Копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхности;Имеется пневмоперестановка узла, которая позволяет моментально настроить фрезерный узел на два типа кромки. Управление осуществляется с пульта. |
 |

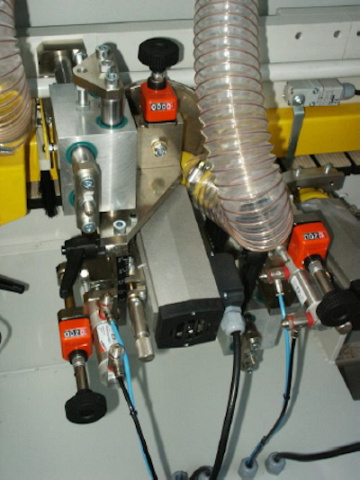

Узел радиусной цикли Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.Узел оснащен круглыми копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали. Копиры не оставляют следов на глянцевых поверхностях.Счетчики на узле позволяют точно и быстро настроить узел на разную толщину кромки.Узел оснащен системой аспирации. Стружка с циклевочного узла попадает в накопитель. Исключена возможность попадания стружки под копиры.Пневматический отвод цикли с пульта управления. |
 |

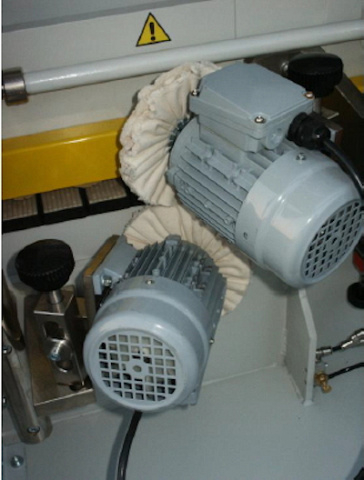

Полировальный узел Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: Блеск обработанной поверхности, очищает от загрязнений.Восстанавливает цвет после циклевочного узла.Формирует микро радиус у тонкой кромки(притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,09 кВт. |
 |
Подающий конвейер Деталь подается цепным конвейером с обрезиненными башмаками.Ширина башмаков 70 мм. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Деталь приживается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере. |
 |
Панель управления Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Настройка на разную толщину кромки производиться с пульта. |
 |

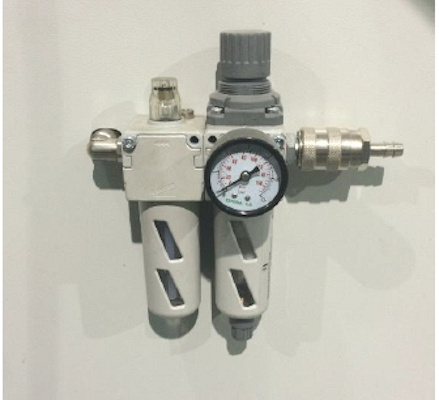

Блок подготовки воздуха Блок подготовки воздуха состоит из регулятора сжатого воздуха и маслораспылитель. Маслораспылитель предназначен для подачи масла впневмосистему. Смазывает элементы пневсосистемы: манжеты, пневмоцилиндры и пневмораспределители, направляющие, дроссельные системы.Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания. |
КОМПЛЕКТАЦИЯ:
Стандартная
| Фрезерный узел Для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм или 3 мм (опция). |
Дополнительная
 |
Пылеулавливающий агрегат ПК 6000 Производительность: 6000 м³/час.Диаметр воздуховодов: 100 мм.Кол-во патрубков воздуховодов: 6 шт.Кол-во мешков накопителей/фильтров: 2/2 шт.Емкость мешков накопителей: 0,6 м³.Мощность электродвигателя: 5,5 кВт.Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м. |
 |
Компрессор KAISHAN KA-7,5 Давление: 8 барПроизводительность: 0,67 м³/минМощность: 5,5 кВтОбъем ресивера: 180 л |
 |
Клей FOLLMAN 1851 Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.Средненаполненный.Высокая начальная прочность.Высокая адгезия.Высокая термостойкость.Тонкий клеевой шов.Упаковка - 25 кг. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 15 |
| Мощность двигателя подачи, кВт | 2,2 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 8 - 60 |
| Габариты детали (мин.), мм | 80 x 75 |
| Пилы торцовки, мм | Ø 80 x 30 |
| Мощность двигателей торцовки, кВт | 2 x 0,20 |
| Обороты пил, об/мин | 12 000 |
| Фрезы узла снятия свесов кромки, мм | Ø 75; Z4 |
| Мощность двигателей, кВт | 2 x 0,55 |
| Обороты, об/мин | 12 000 |
| Мощность двигателей полировки, кВт | 2 x 0,09 |
| Обороты двигателя, об/мин | 1400 |
| Диаметр воздуховодов, мм | 120 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 5,2 |
| Длина, мм | 3420 |
| Ширина, мм | 1000 |
| Высота, мм | 1650 |
| Вес, кг | 850 |
