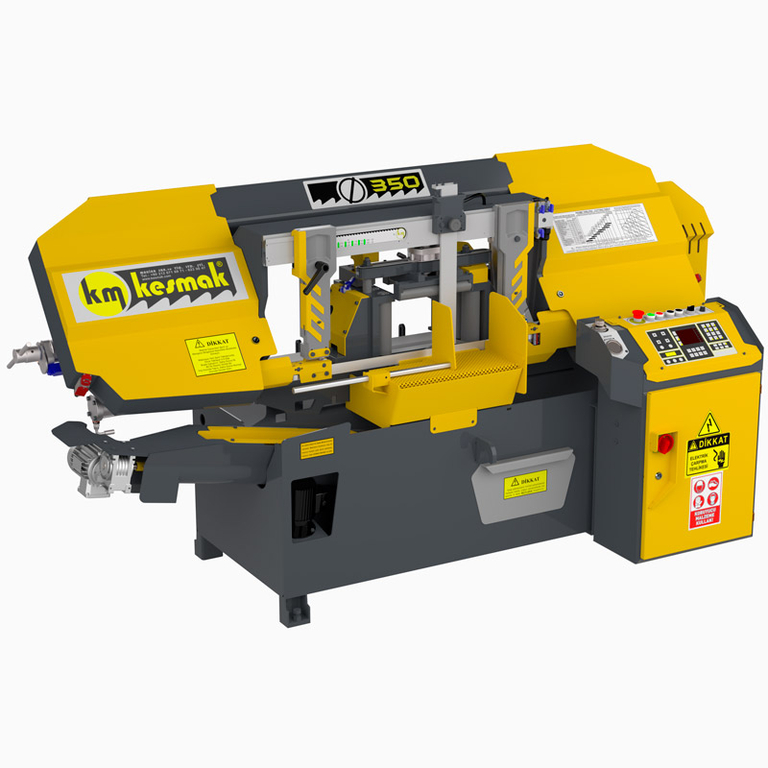

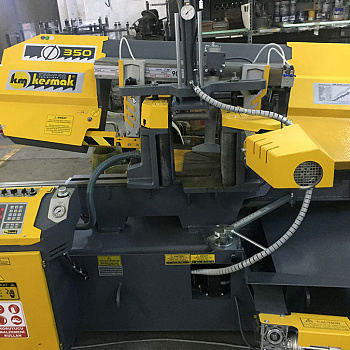

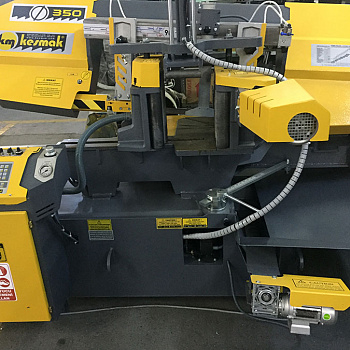

Автоматический ленточнопильный станок KESMAK KME GK 350

Автоматический ленточнопильный станок KESMAK KME GK 350 по металлу служит для высокопроизводительной резки металлов, используемый в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Обработка заготовок KESMAK KME GK 350

Осуществление реза под углом и размер заготовки, мм
90°	Max. вместимость пакетной резки	Min. вместимость пакетной резки
Вид заготовки
	350	190	170
	340х340	190х190	170х170
	320х400	190х330	170х120

Область применения KESMAK KME GK 350

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.

Получаемые изделия KESMAK KME GK 350

Преимущества KESMAK KME GK 350

• Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,5 мм
• Высокое качество поверхности реза
• Малая ширина пропила экономит расход металла
• Возможность резки пакетов заготовок
• Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
• Возможность резки под углом до ± 45º

Технические характеристики KESMAK KME GK 350

Конструктивные особенности KESMAK KME GK 350

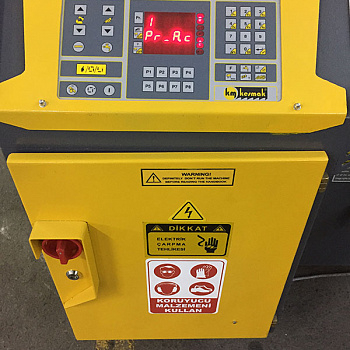

	Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка: Опускание пильной рамы консоль при резании; Подъём консоли; Открытие и закрытие основных и подающих тисков; Подачу заготовки в зону резания; Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке; Точность длины реза ± 0,2 мм; Автоматический останов станка при обрыве ленточного полотна; Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
	Голосовое сопровождение процесса реза позволяет оператору не присутствовать рядом с оборудованием постоянно. Станок озвучит окончание процесса распила или о возникшей ошибке.
	Автоматические подающие тиски с приводными роликами. Величина подачи контролируется энкодером с пульта управления.

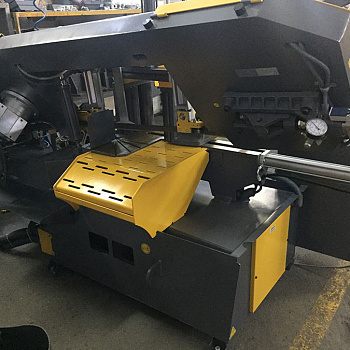

	Устройство измерения натяжения ленточного полотна (манометр).
	Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом без перемещения заготовки.
	Конвейер для сбора стружки сокращает время простоя оборудования при необходимости.
	Система подачи СОЖ в зону резания.
	Щеточная система очистки ленточного полотна от стружки.
Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки ленточнопильного полотна.
Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 20 - 110 м/мин.
Автоматический останов станка при обрыве ленточного полотна.

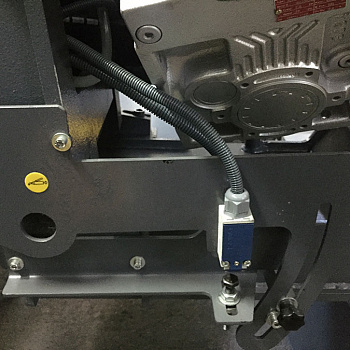

Контроль открытых частей станка (при открытых элементах запуск станка невозможен).
Голосовое сопровождение процесса реза.
Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке.

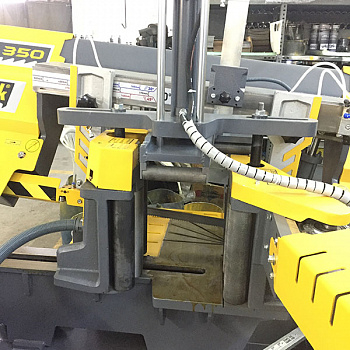

Гидравлические тиски.
Роликовый стол.
Система очистки стружки.

Стандартная комплектация KESMAK KME GK 350

	Комплект инструментов для обслуживания станка
	Ленточнопильное полотно
	Рольганг 1 м.

Дополнительная комплектация KESMAK KME GK 350

	Гидравлический прижим для пакетной резки.
	Лазерный указатель линии реза.

• Макс.размер Ø, мм 350
• Макс. размер ☐, мм 340х340
• Поворот ° 90°
• Размер полотна 34x1.1x4860
• Регулировка частоты вращения шпинделя Бесступенчатая
• Скорость движения полотна, м/мин 20-100
• Модель KME GK 350
• Производство Турция
• Type Автоматический ленточнопильный станок
