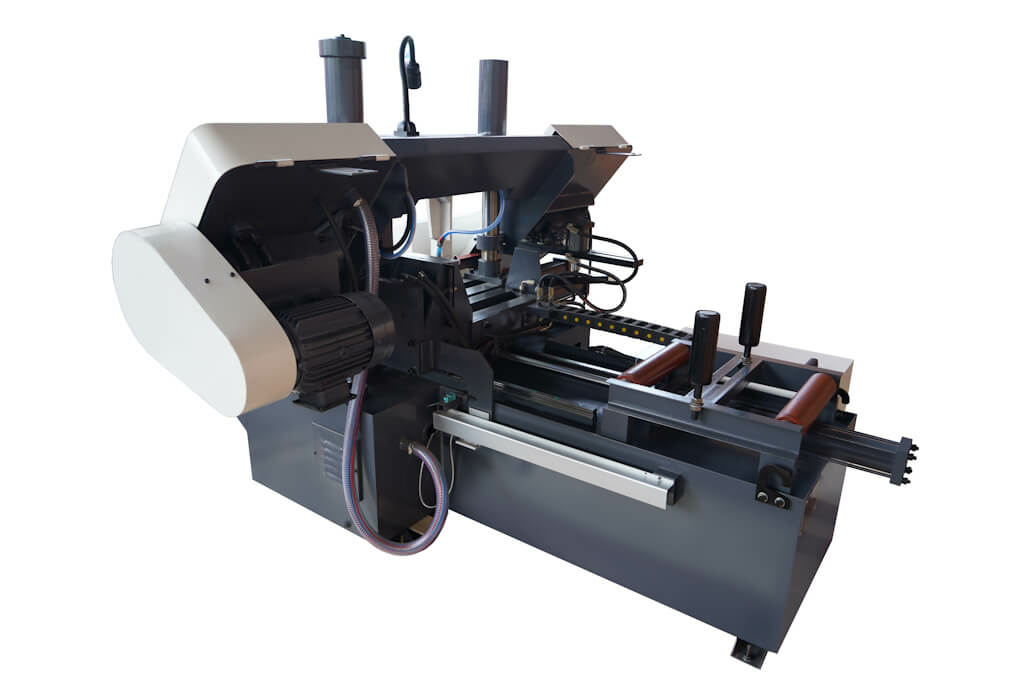

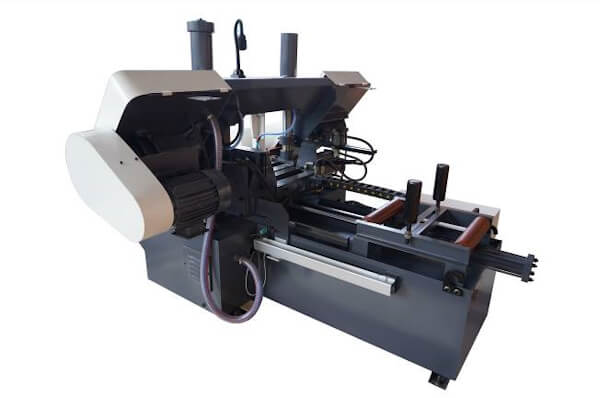

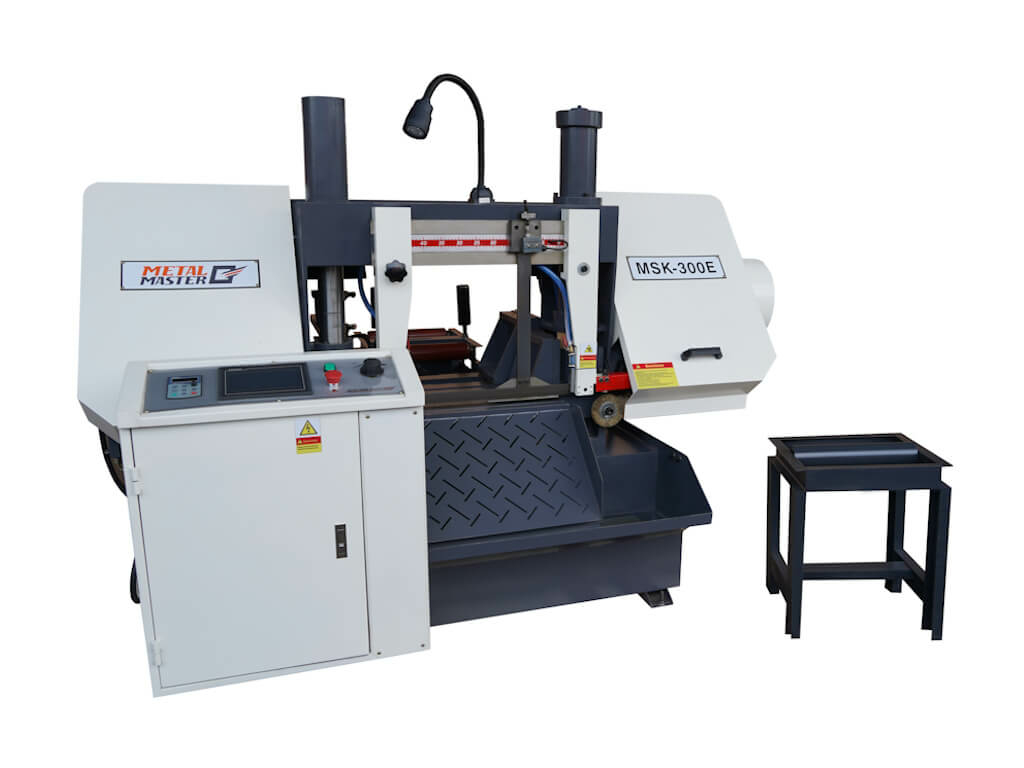

Автоматический ленточнопильный станок MetalMaster MSK 300 Е

Автоматический ленточнопильный станок MetalMaster MSK 300 E – это высокопроизводительное оборудование для резки металлических заготовок с высокой точностью и минимальными затратами времени. Оснащённый автоматическими функциями, станок идеально подходит для использования в серийном производстве и на крупных предприятиях, где важны высокие производственные показатели и точность обработки.

Назначение MetalMaster MSK 300 E

MetalMaster MSK 300 E предназначен для автоматической резки различных видов металлических заготовок, таких как трубы, профили, балки и металлические листы. Он идеально подходит для серийного и массового производства, обеспечивая высокоскоростную и точную обработку материалов средней и высокой плотности.

Преимущества MetalMaster MSK 300 E

• Полностью автоматический процесс: Система автоматической подачи и резки позволяет минимизировать участие оператора, что значительно повышает производительность.
• Точность и качество: Станок обеспечивает ровные, качественные срезы с минимальной погрешностью, что исключает необходимость дополнительной обработки.
• Высокая производительность: Эффективная автоматизация резки увеличивает скорость работы и минимизирует время простоя оборудования.
• Универсальность: Применим для различных типов металлов и заготовок, что делает его универсальным инструментом для разных производственных процессов.
• Экономичность: Низкие эксплуатационные расходы и оптимальное использование энергии и расходных материалов.

Особенности конструкции и функционала

• Полностью автоматический процесс резки с возможностью настройки под различные параметры заготовок.
• Интеллектуальная система управления, которая контролирует все этапы работы станка для обеспечения точности и минимизации ошибок.
• Усиленная режущая лента, специально предназначенная для работы с металлами средней плотности и высокой прочности.
• Эффективная система охлаждения, которая предотвращает перегрев режущих элементов и увеличивает их срок службы.
• Гибкая система подачи заготовок и их фиксации, что повышает удобство и безопасность при эксплуатации.
• Регулировка угла резки для выполнения угловых и сложных резов, что расширяет возможности использования станка в различных отраслях.

Сферы применения MetalMaster MSK 300 E

Автоматический ленточнопильный станок MetalMaster MSK 300 E применяется в различных отраслях, где важна высокая производительность и точность обработки металлических заготовок:

Металлообрабатывающая промышленность

Используется для серийной резки металлических изделий, таких как трубы, профили, балки и листы.

Машиностроение

Применяется для точной резки деталей и компонентов, требующих высокой точности и надежности.

Строительство

Подходит для резки металлических конструкций и профилей, используемых в строительных работах.

Автомобилестроение

Используется для производства деталей, применяемых в автомобильной и транспортной промышленности.

Почему выбирают MetalMaster MSK 300 E

• Работа в автоматическом режиме;
• ЧПУ с сенсорным экраном;
• Управление количеством и длиной разрезаемых заготовок;
• Сохранение до 5 программ резки;
• Автоматическая подача заготовки в зону резания при помощи подающих тисков;
• Плавная регулировка частоты вращения ленточного полотна;
• Датчик обрыва полотна;
• Устройство для пакетной резки;
• Стабилизаторы пильного полотна с твердосплавными направляющими и подшипниками;
• Кордщетка для съема стружки;
• Станочная лампа местного освещения;
• Высокая точность автоматической подачи заготовки (±0,1мм);
• Электроавтоматика всемирно известного бренда Schneider Electric;

MetalMaster MSK 300 E – это высокоэффективное и надежное решение для автоматической резки металлопроката. Его высокая производительность, точность и автоматизация процессов делают его отличным выбором для предприятий, стремящихся к улучшению качества и ускорению процессов обработки металлических заготовок.

Модель	MSK‒300Е
Напряжение, В	380
Мощность главного двигателя, кВт	3
Мощность насоса системы охлаждения, кВт	0,04

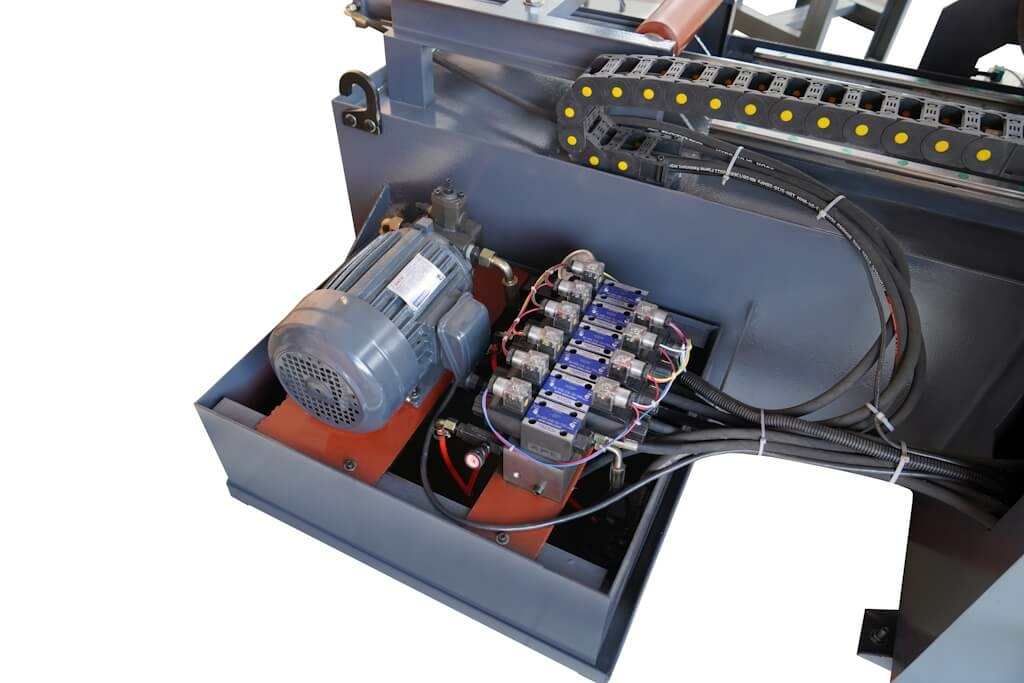

Мощность гидравлической станции, кВт	1,5
Емкость бака СОЖ, л	50
Емкость бака гидравлической станции, л	50
Скорость реза, м/мин	20‒80
Размеры ленточного полотна, мм	3505×34×1,1
Тип зажима	Гидравлический
Точность подачи заготовки, мм	± 0,1
Скорость подачи заготовки, мм/с	50
Резание заготовки под углом, град	90
Рабочая высота стола, мм	650
Режущая способность
90° (мм)		300		300х300
Максимальный размер заготовки при пакетной резке, мм	300×130
Размеры станка (Д x Ш x В), мм	2150×2010×1600
Размеры станка в упаковке (Д x Ш x В), мм	2250×2110×1700
Масса станка и линии (брутто/нетто), кг	1200/1400

Особенности

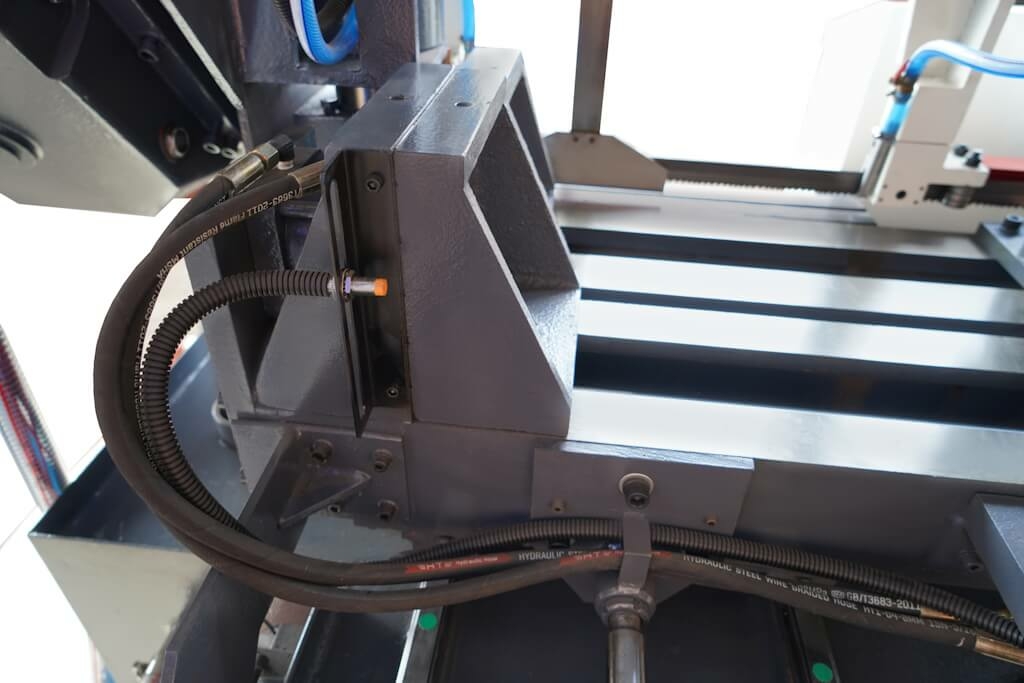

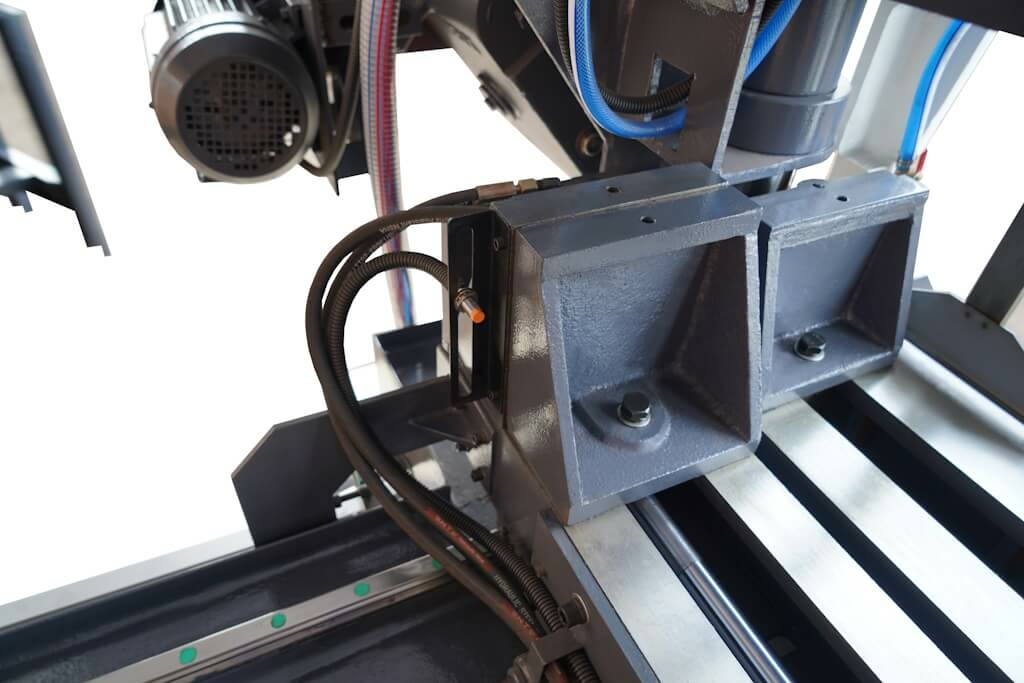

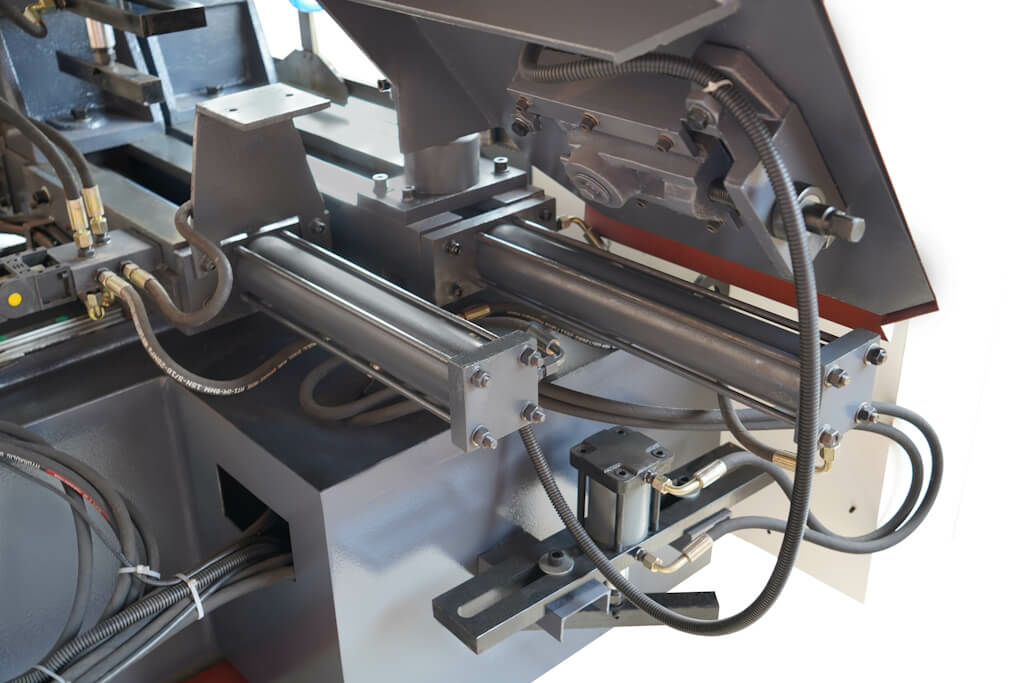

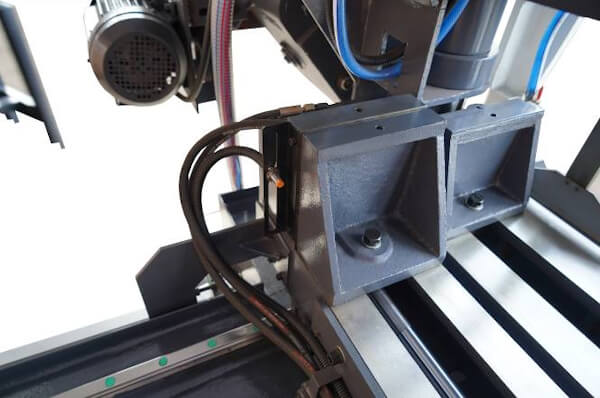

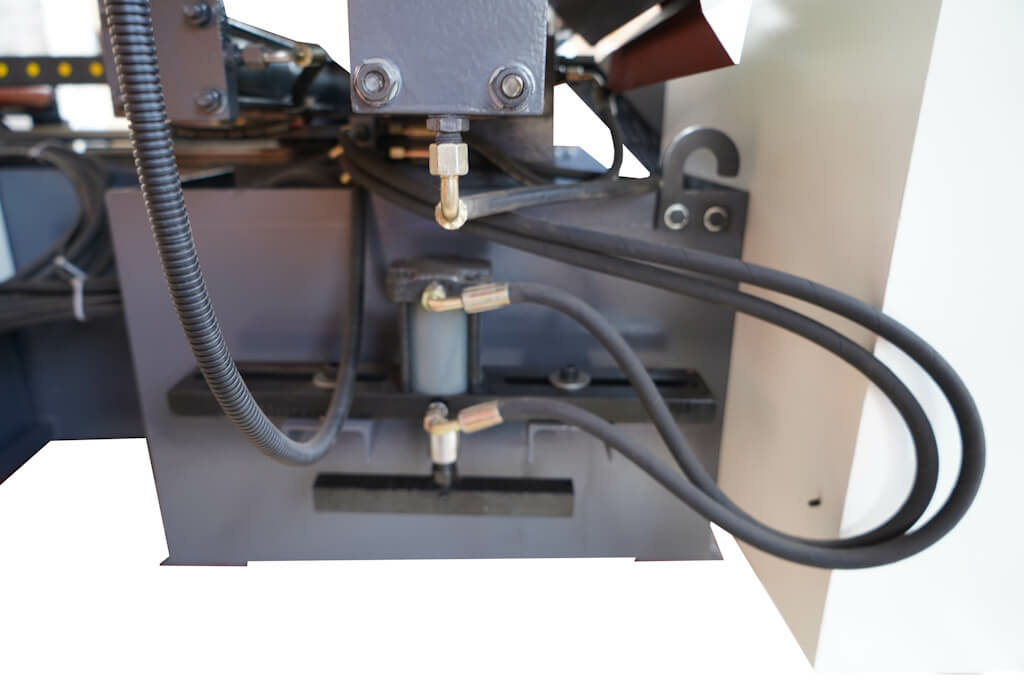

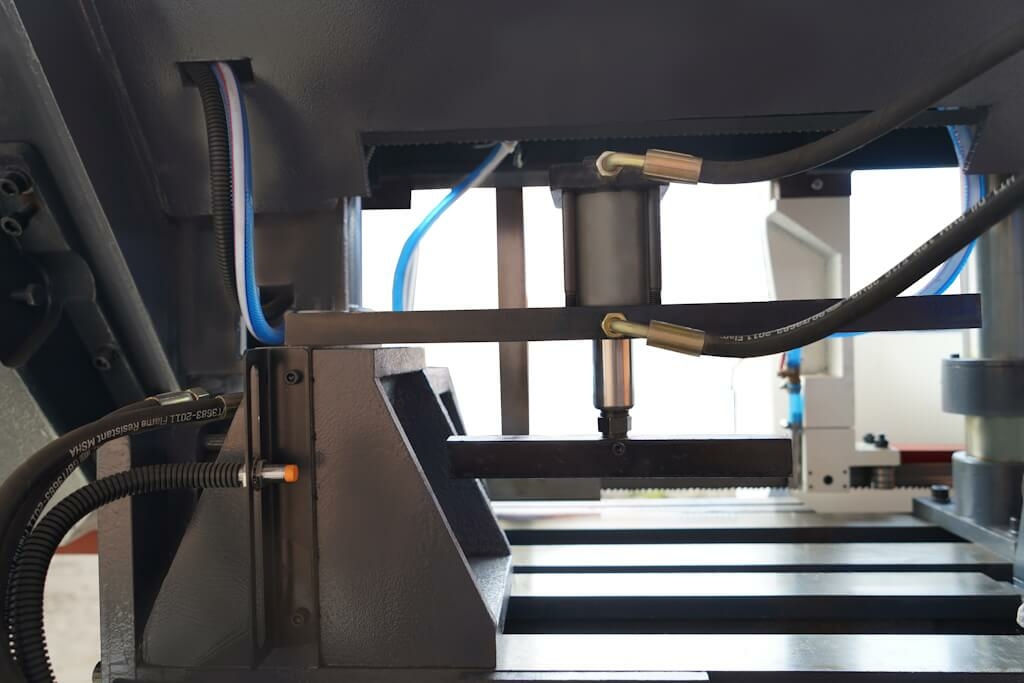

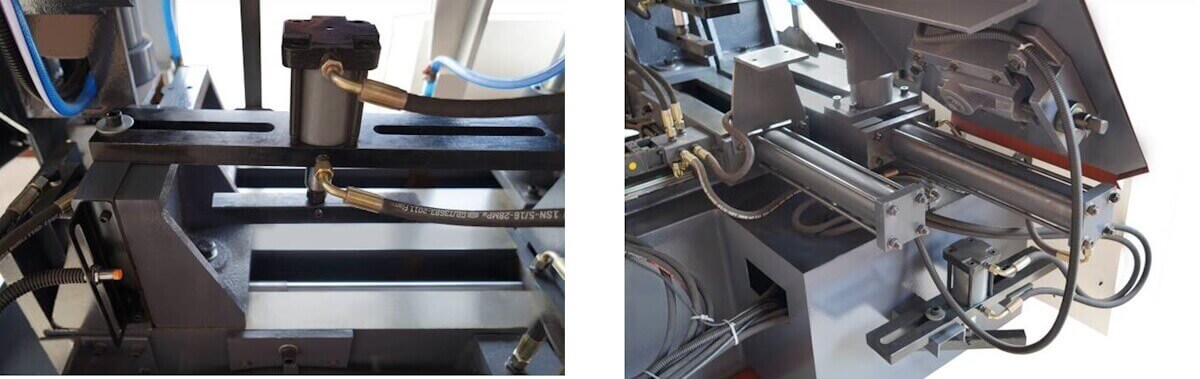

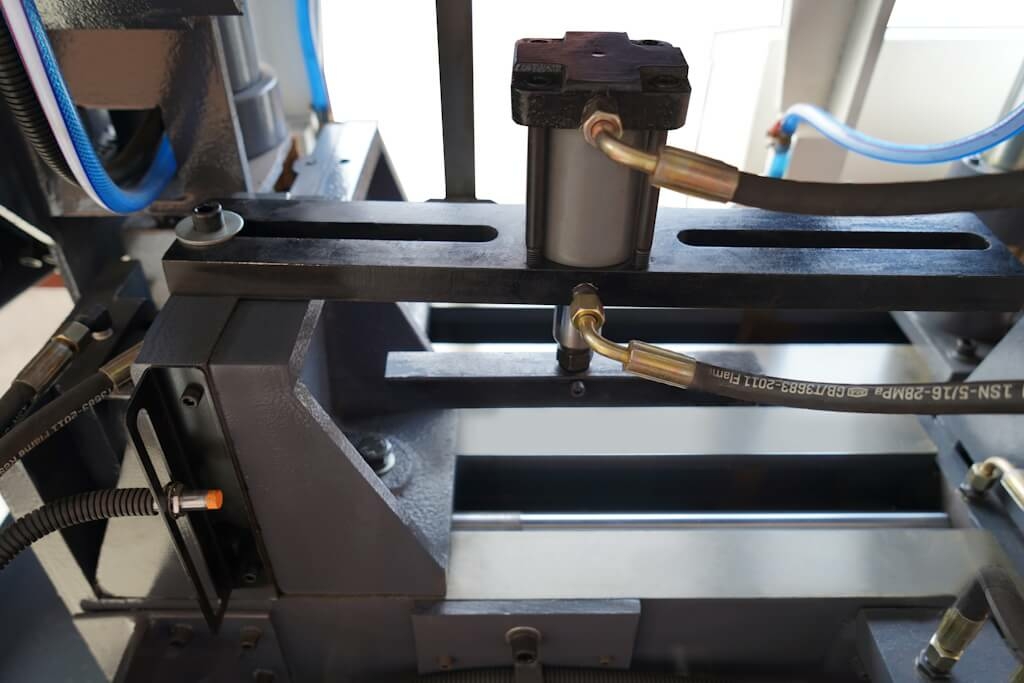

	За надежное закрепление заготовки на станке отвечают гидравлические тиски c устройством для пакетной резки (при необходимости устройство для пакетной резки можно снять). Они приводятся в движение с помощью кнопок на панели управления и надежно фиксируют заготовку. Устройство пакетной резки во много раз упрощает и ускоряет процесс обработки большого количества деталей одинакового размера и номенклатуры.

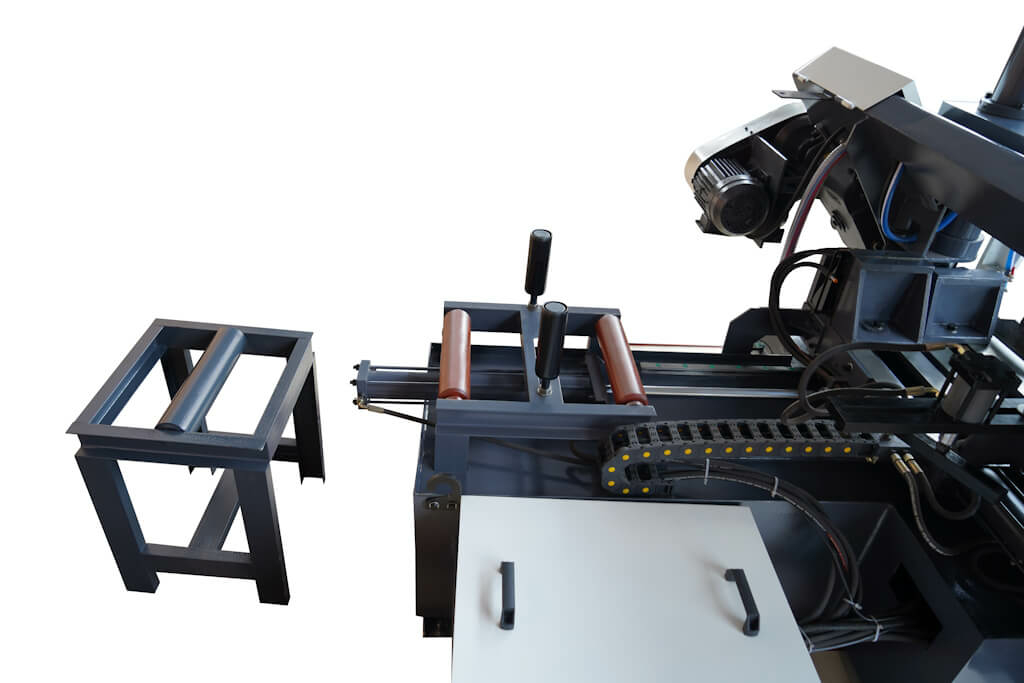

	Станок оснащен подающей линией для автоматической подачи длинных заготовок в зону резания с максимальным ходом 500 мм.

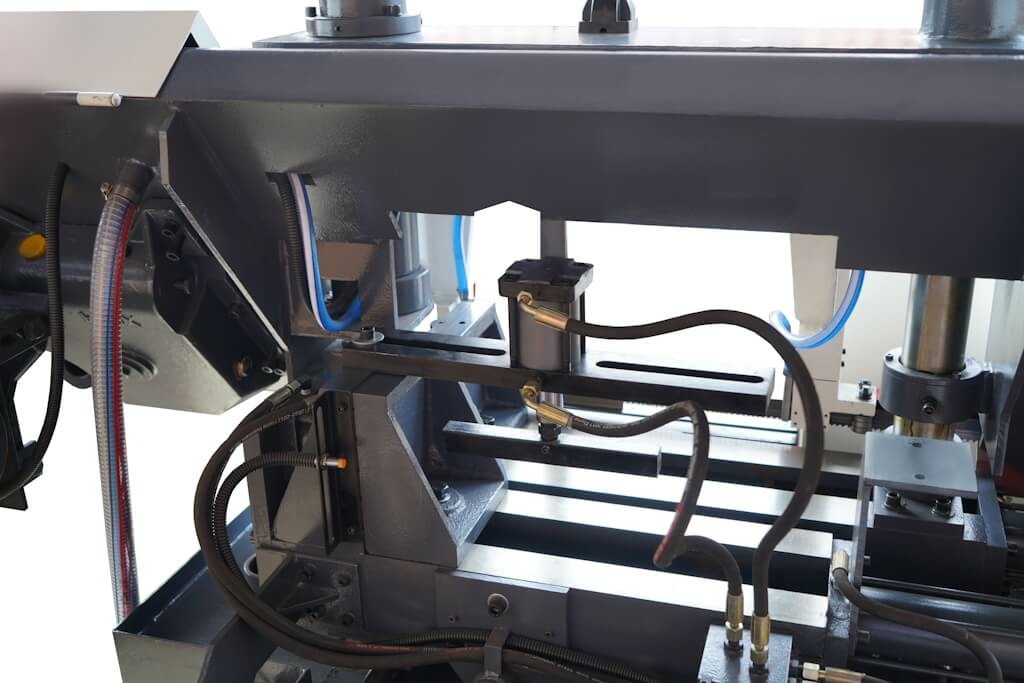

	Автоматическая подача заготовки в зону резания осуществляется посредством подающих тисков. Что обеспечивает высокую скорость подачи до 50 мм\с.

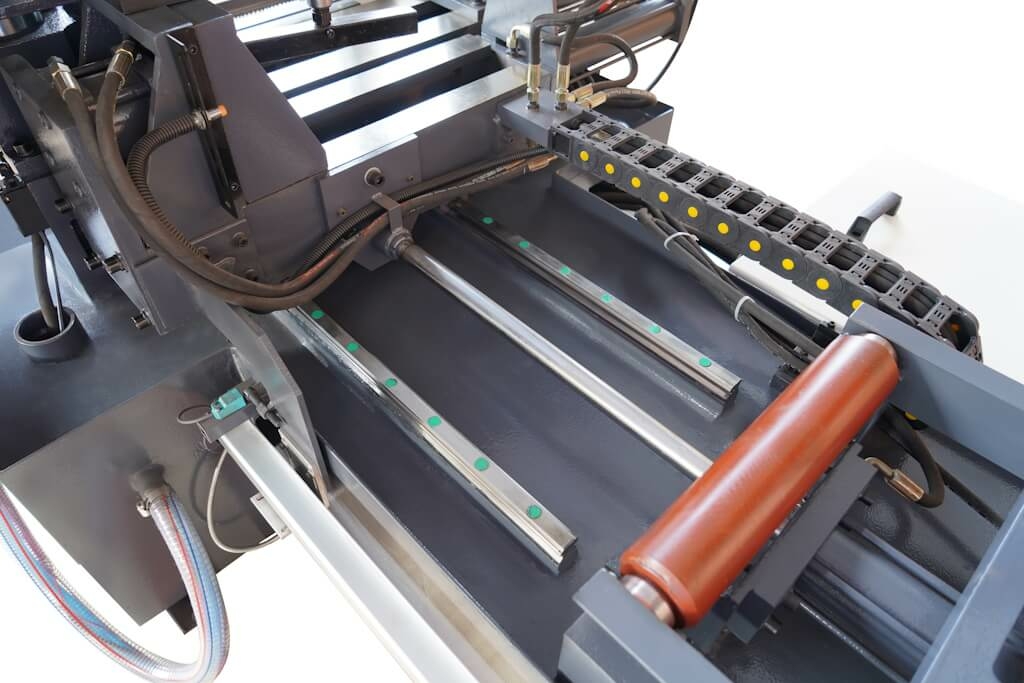

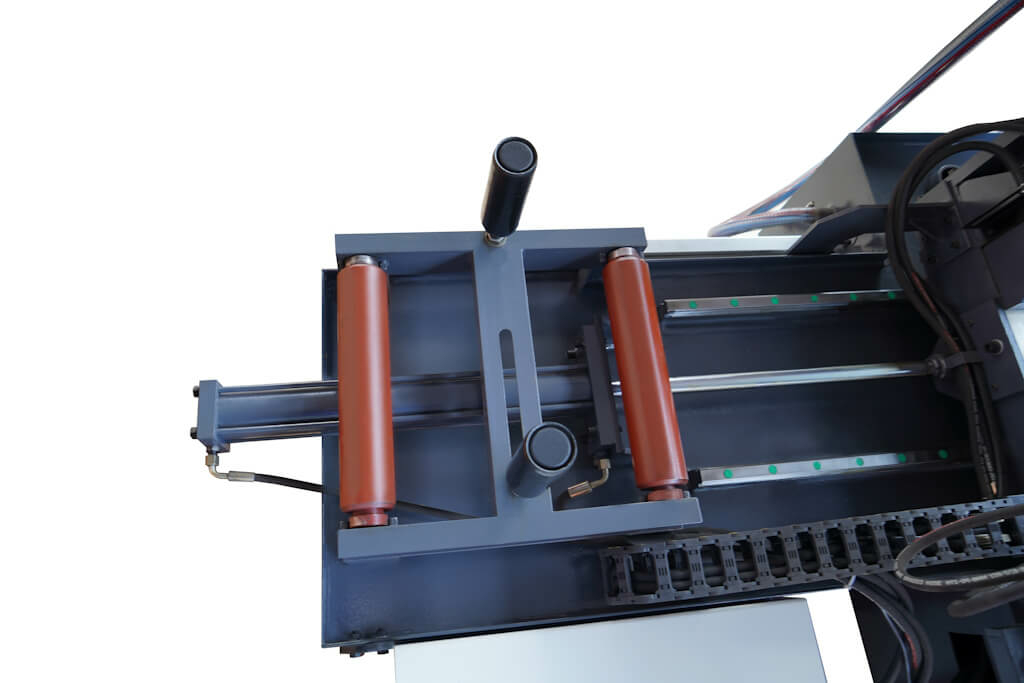

	Подающие тиски перемещаются по линейным направляющим. Это обеспечивает высокую точность позиционирования заготовки (± 0,1 мм).

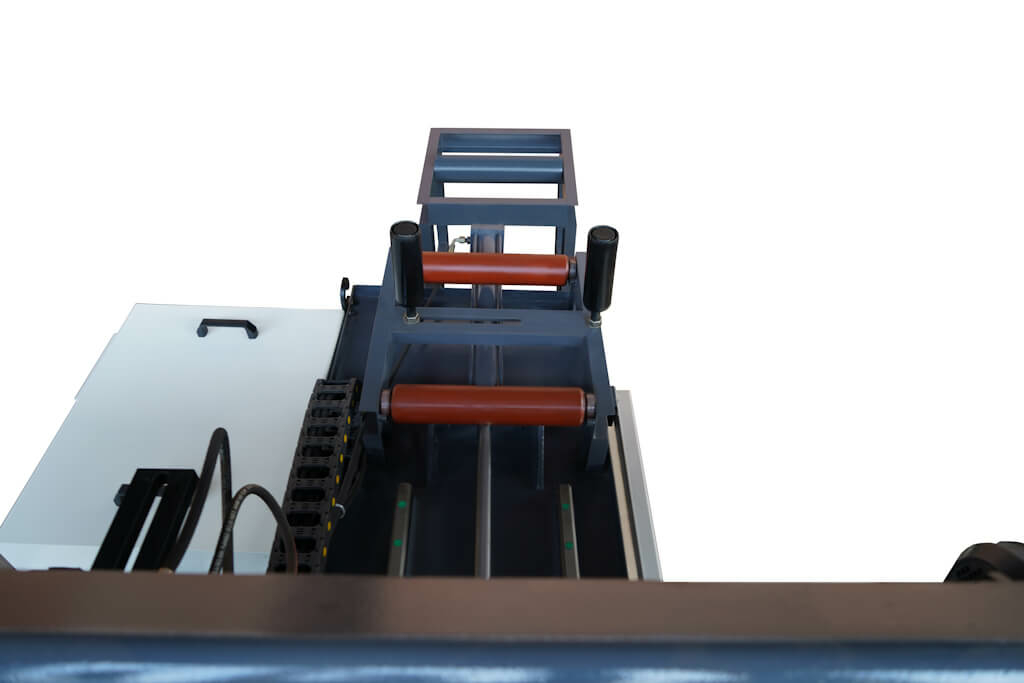

	Станок так же имеет вспомогательный стол с роликом для подачи длинных заготовок в зону резания.

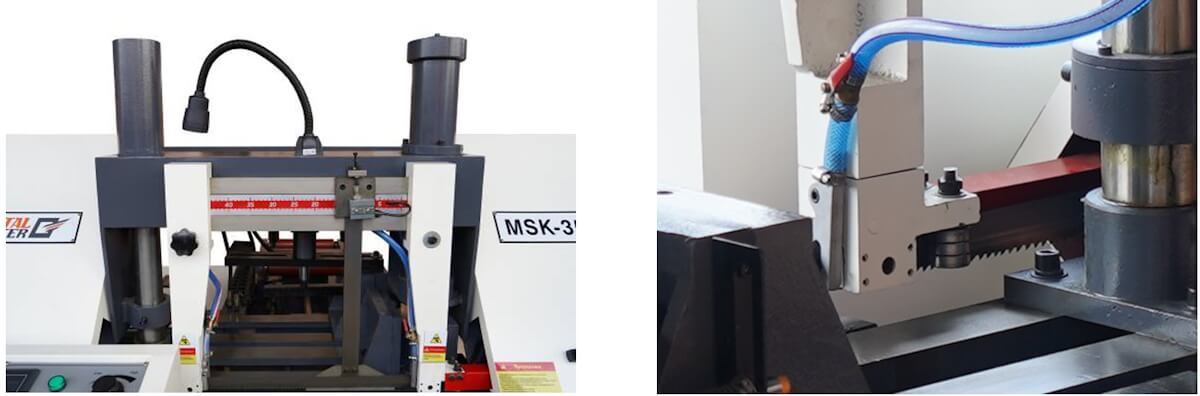

	Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены подшипники и твердосплавные направляющие пластины. Вылет направляющих можно изменять под размеры заготовки.

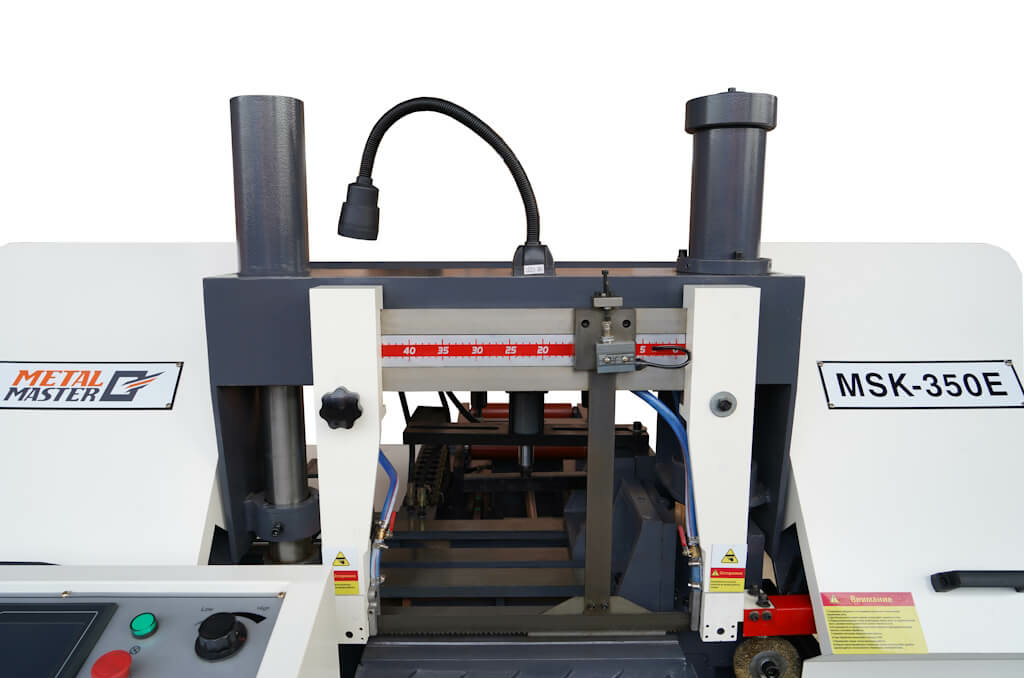

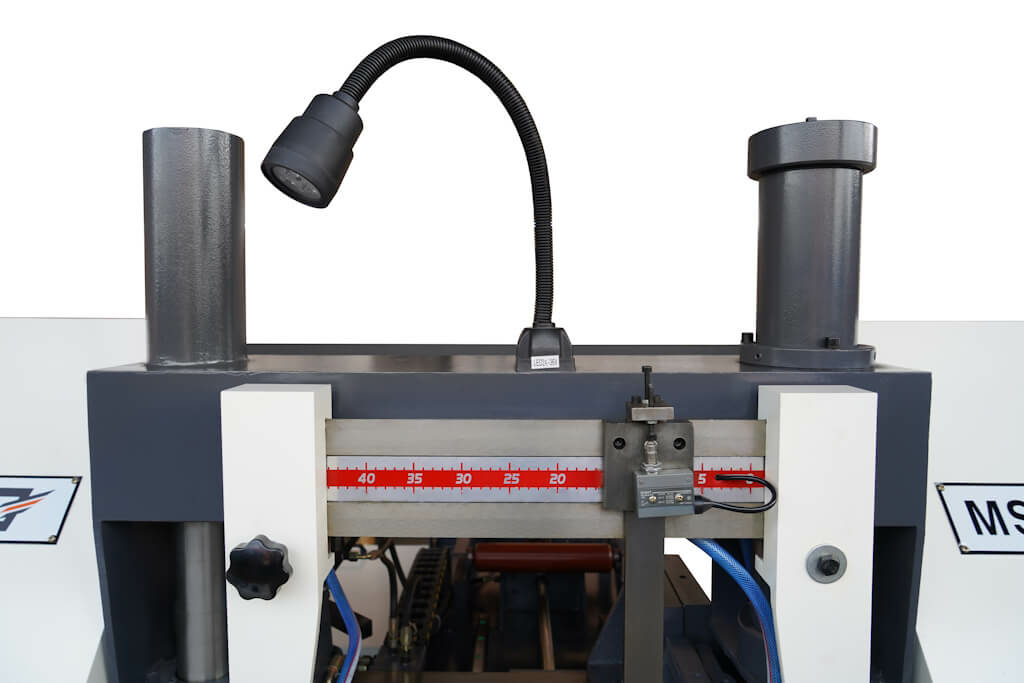

	В стандартную комплектацию входит станочный светильник местного освещения.

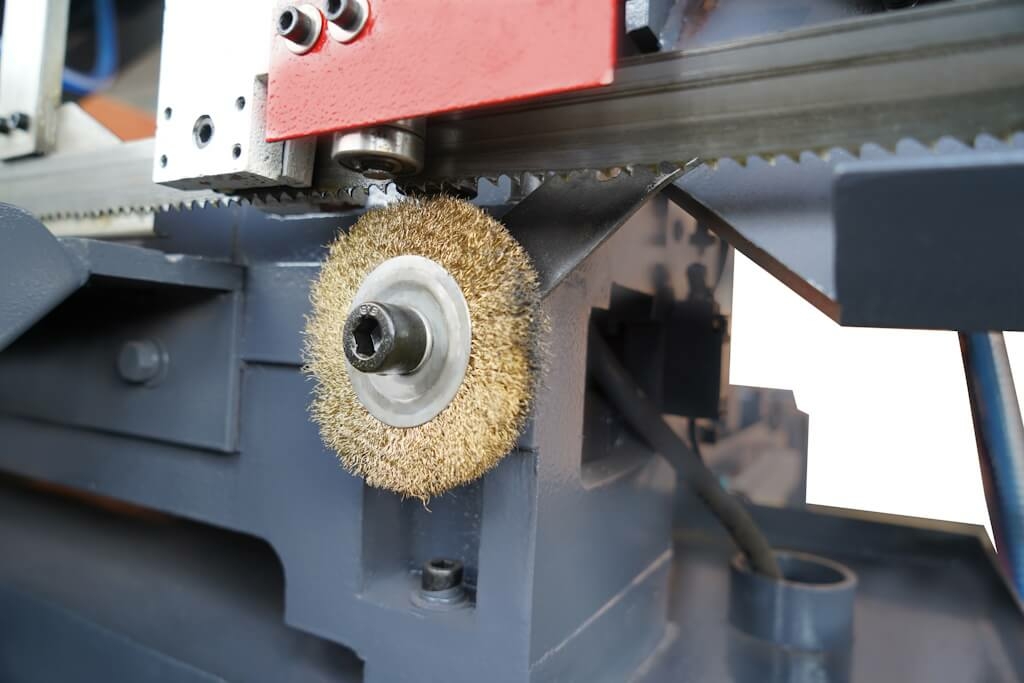

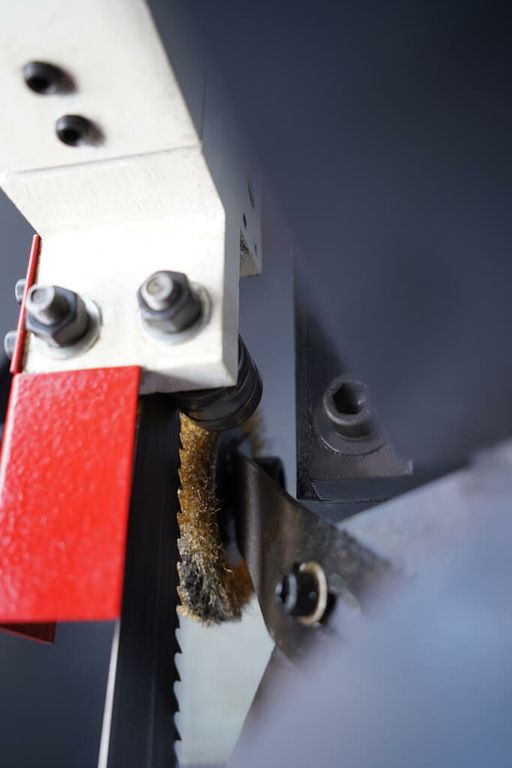

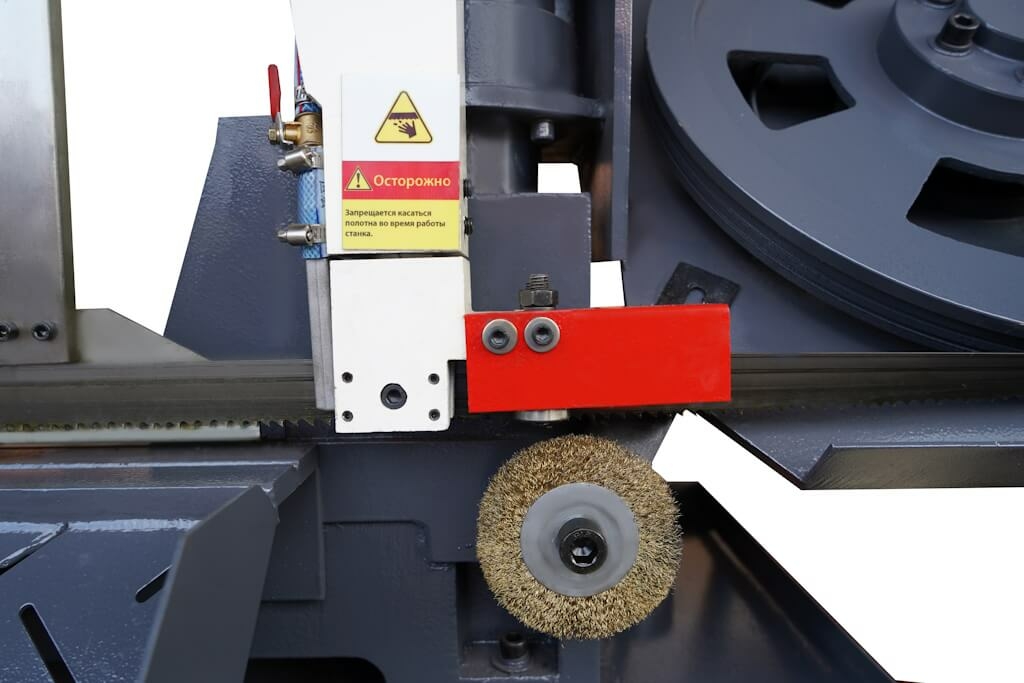

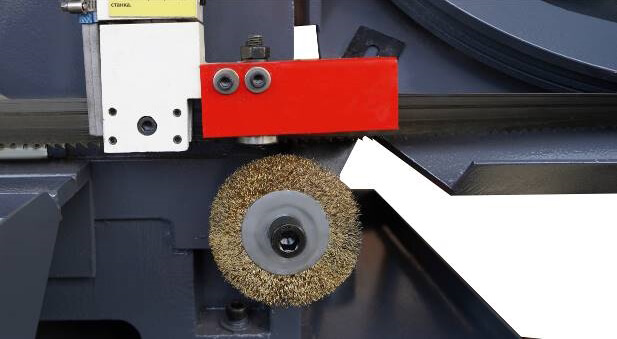

	Специальная щетка для съема стружки улучшает условия работы полотна и продляет срок его службы.

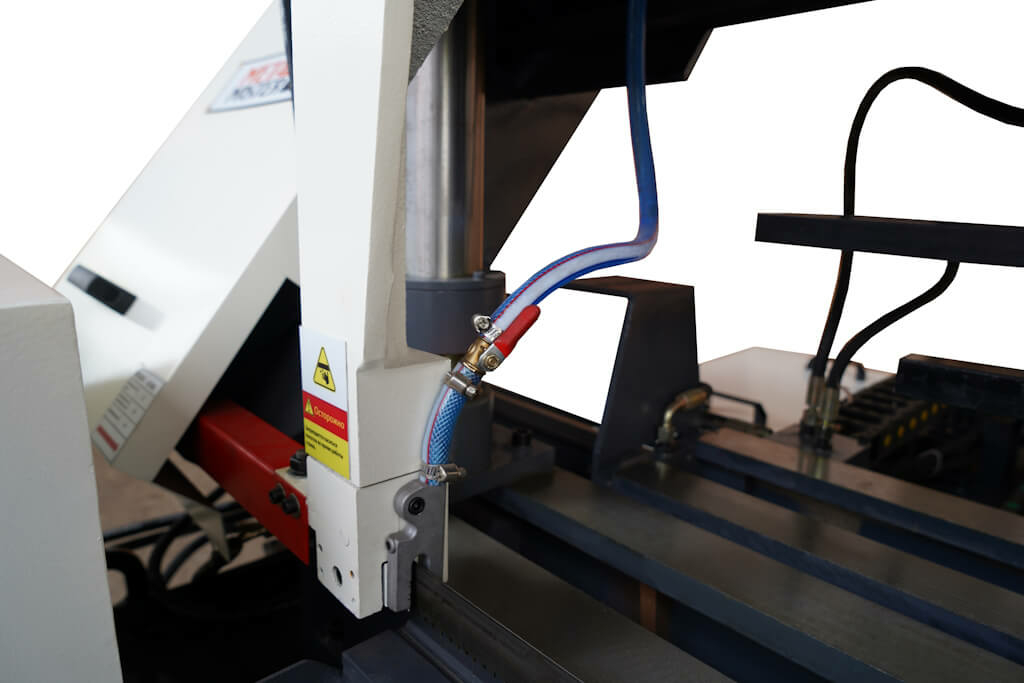

	Станок оборудован системой СОЖ, которая включается автоматически и подается через кран в две точки. Система СОЖ позволяет достичь более стабильную резку заготовок из металла и увеличить срок службы ленточного полотна.

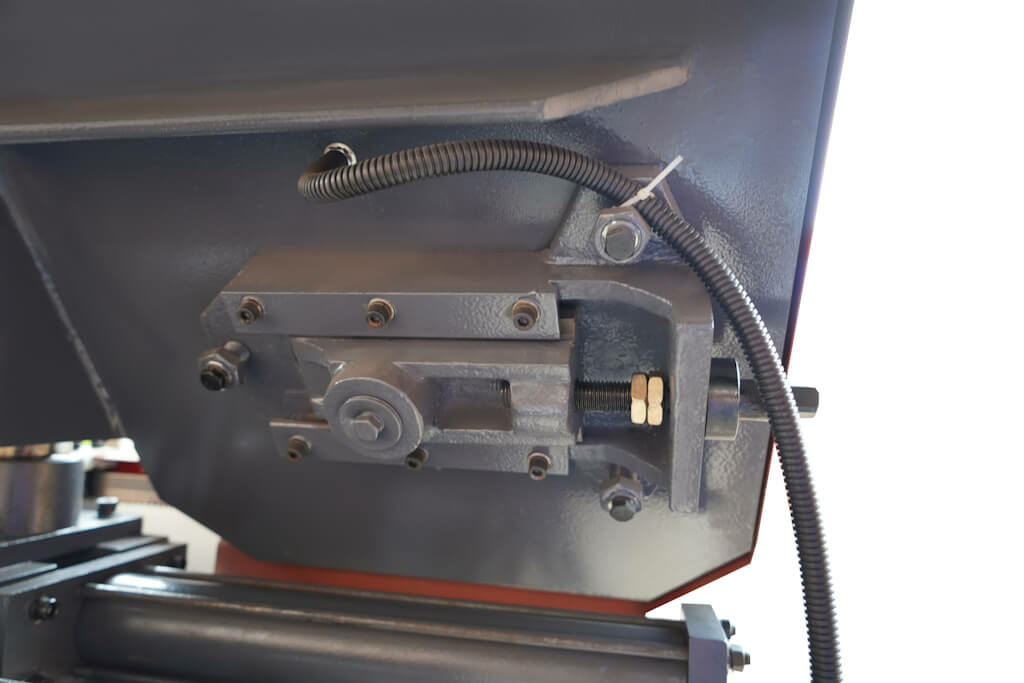

	Блок натяжения полотна находится с левой стороны станка, который позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна. Также, хотелось бы отметить, что станок оснащен датчиком обрыва полотна.

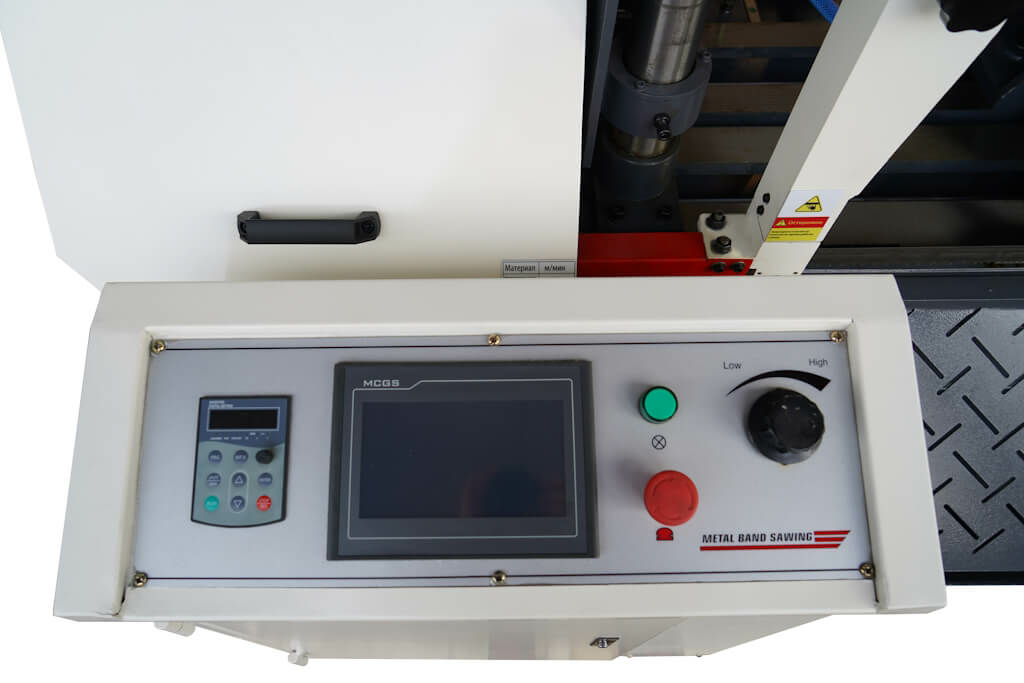

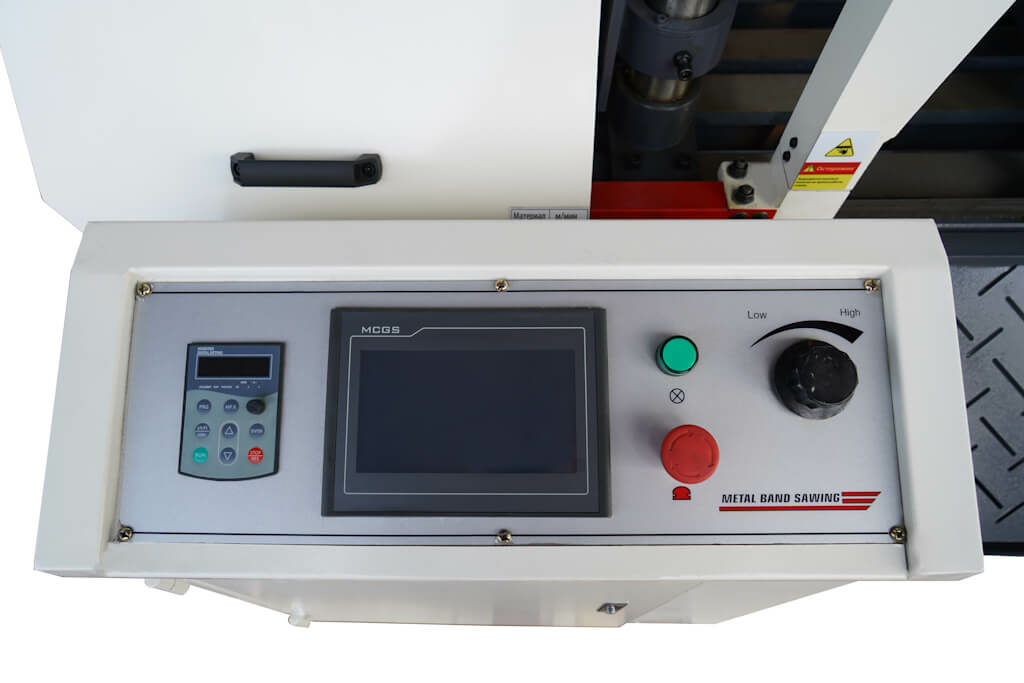

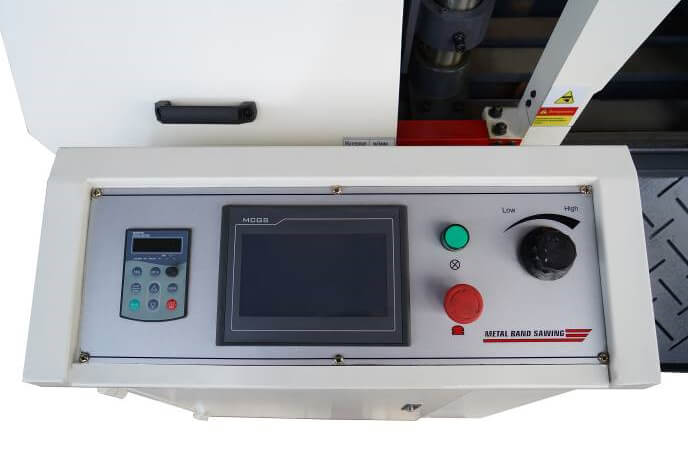

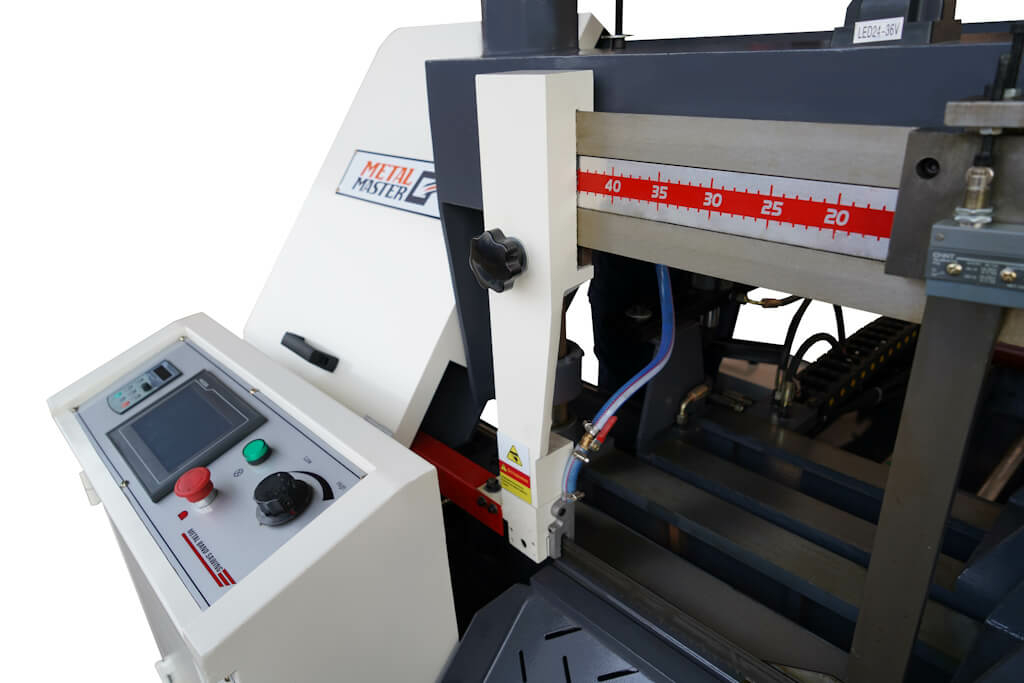

	Станок оснащен системой ЧПУ для управления процессом резки, с возможностью сохранения до 5 различных программ для упрощения процесса работы.

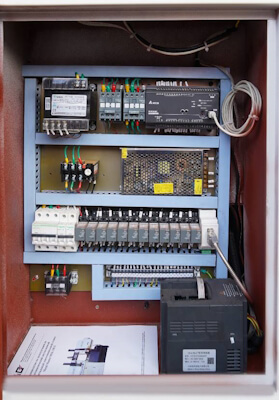

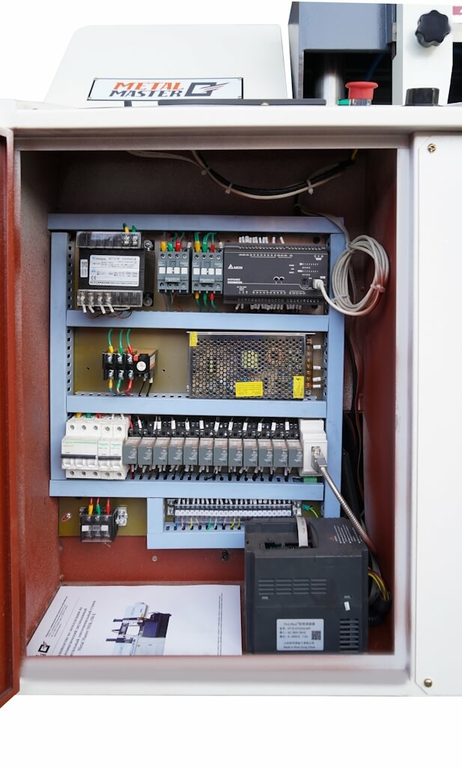

	Станок оснащен надежной электроавтоматикой всемирно известного брендов Schneider Electric и Delta.

Стандартная комплектация:

• Биметаллическое ленточное полотно;
• Устройство пакетной резки;
• Электроавтоматика Schneider;
• Система ЧПУ с сенсорным экраном;
• Инструкция по эксплуатации на русском языке;
• Вспомогательный стол с роликом для подачи длинных заготовок;

• Макс. размер ☐, мм 300×130
• Поворот ° 90
• Размер полотна 3505×34×1,1
• Скорость движения полотна, м/мин 20‒80
• Тип автомат
• Напряжение, В 380
• Мощность, кВт 3
• Масса, кг 1200/1400
• Модель MSK 300 Е
• Type Автоматический ленточнопильный станок
