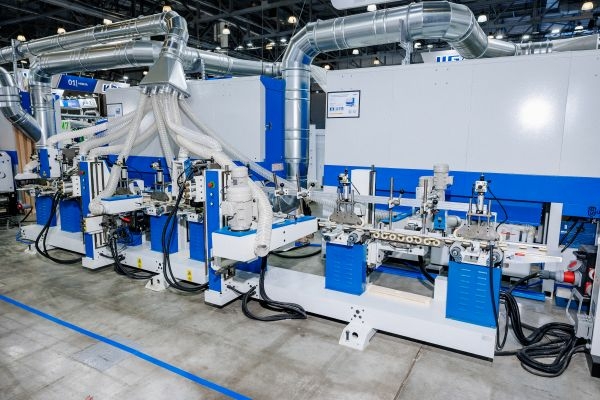

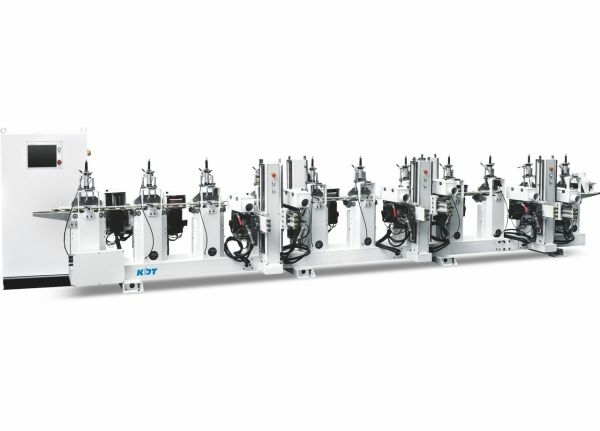

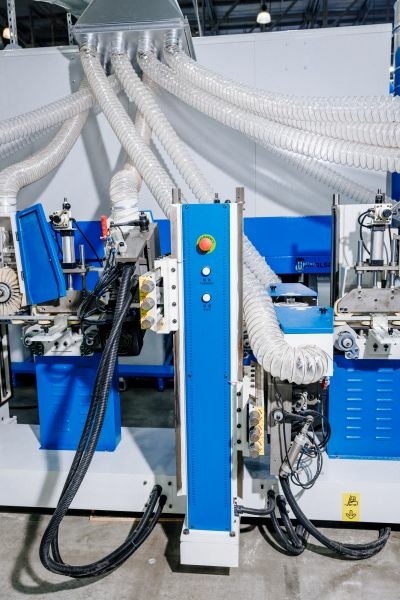

Автоматический шлифовальный станок для погонажных изделий KDT L-S2W7
Артикул: shlifovalnyy-stanok-dlya-pogonazhnykh-izdeliy-mss-mse-line-s2w7 Код товара: 105020
Шлифовальный станок для погонажных изделий MSS MSE-LINE-W12 предназначен для шлифования профилированных погонажных изделий из древесины и древесных материалов в проходном режиме, под покраску и облицовку.
Станок оснащается шлифовальными узлами под общие и под узкоспециальные задачи: узлы лепесткового шлифования; узел с губчатым (обрезиненным) рабочим валом для шлифования поверхностей с плавными сопряжениями углов в сечении заготовки; узлы с прямым приводом для профилированного абразивного инструмента.
Базовая конструктивная часть (станина) – электросварная сборная конструкция из стальных труб и профилей с защитными кожухами, отдельно стоящая стойка управления с контроллером и сенсорным экраном. Подача ременным транспортёром с прижимными роликами.
Контроль за срабатыванием узлов осуществляется инвертором по путевым точкам.
Конструкция станка обеспечивает лёгкий свободный обзор и доступ ко всем узлам и агрегатам. В станке нет открытых токоведущих элементов. Все открывающиеся защитные элементы конструкции оснащены выключателями безопасности. Станок имеет кнопки экстренного останова с двух сторон.
Оборудование изготовлено в соответствии с нормами ЕС.
Особенности станка
Особенности модели KDT L-S2W7
- Работа в проходном режиме
- 9 независимых рабочих агрегатов
- 2 ленточных шлифовальных агрегата с пневматическим утюжком
- 7 универсальных шлифовальных агрегатов
- Настройка и управление станком с пульта управления
Конструктивные преимущества
 | ШЛИФОВАЛЬНЫЙ СТАНОК ДЛЯ ПОГОНАЖНЫХ ИЗДЕЛИЙKDT L-S2W7 |
СТАНИНАБазовая конструктивная часть (станина) - электросварная сборная конструкция из стальных труб и профилей с защитными кожухами. | |

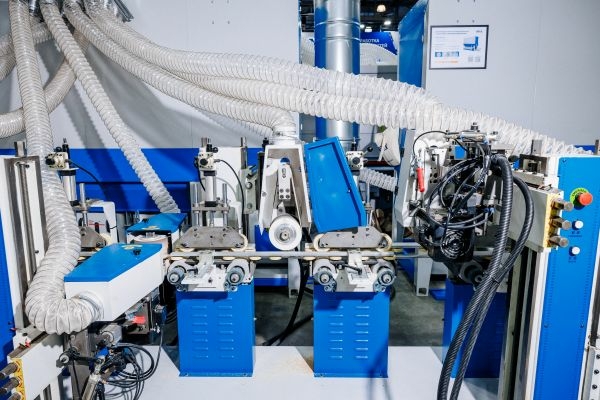

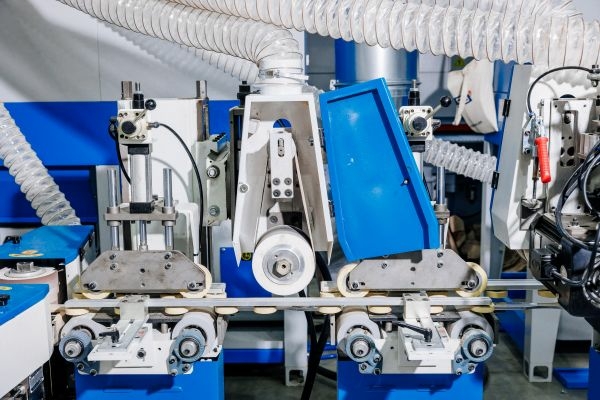

 | ШЛИФОВАЛЬНЫЙ АГРЕГАТ «S»Шлифовальный агрегат «S» с пневматическим шлифовальным утюжком. Шлифование осуществляется бесконечной шлифовальной лентой в зоне контакта утюжка с заготовкой. Служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька, риски от пилы). Степень прижатия, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов входе заготовки в зону работы узла. Утюжок может быть спрофилирован под профиль заготовки. Агрегат имеет регулировки угла наклона относительно горизонта-45/ +90 град., что позволяет настроить его под любой профиль. |

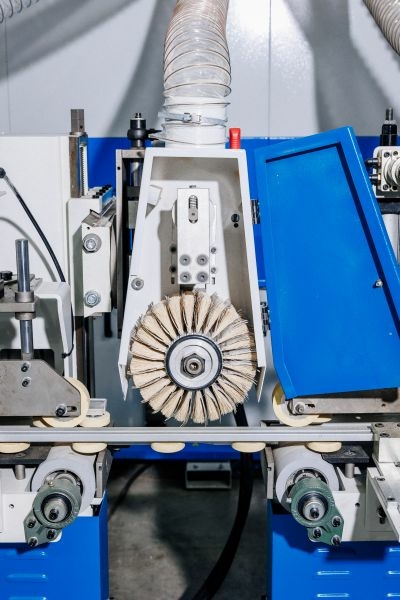

 | ШЛИФОВАЛЬНЫЙ АГРЕГАТ «W»Шлифовальный агрегат «W» универсальный. Шлифование осуществляется бесконечной эластичной абразивной лентой. Контакт с деталью осуществляется губчатым упругим цилиндром из полимерного композита, который при контакте принимает форму заготовки. Когда давления нет форма цилиндра восстанавливается. При необходимости контактный цилиндр может быть заменён лепестковым абразивным барабаном или спрофилированным абразивным кругом. |
 | МЕХАНИЗМ КОМПЕНСАЦИИ ИЗНОСА АБРАЗИВНЫХ БАРАБАНОВАвтоматическая компенсация износа рабочих инструментов: система управления учитывает длину обработанного погонажа и через определенные промежутки (заданные оператором) дает команду механизму спозиционировать агрегат ближе к заготовке на заданный шаг. |
 | СИСТЕМА ПОЗИЦИОНИРОВАНИЯ АГРЕГАТОВАгрегаты имеют возможность позиционирования под углом -45/ +90 градусов относительно продольной оси станка. Позиционирование происходит вручную при помощи системы винтов и червячных передач по числовым индикаторам, а также линейкам с нанесенной миллиметровой шкалой. |

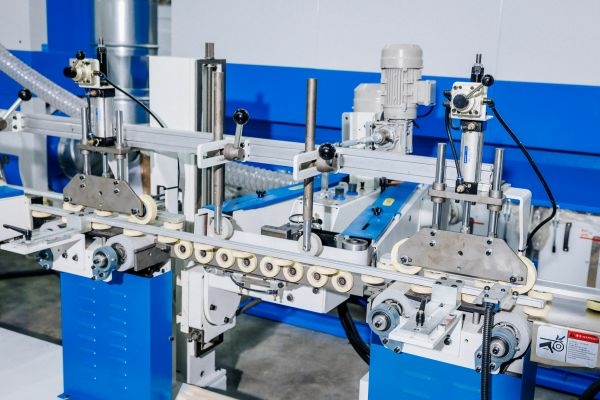

 | ПОДАЮЩЕЕ УСТРОЙСТВОПодача заготовок осуществляется ременным транспортёром с прижимными обрезиненными роликами. |

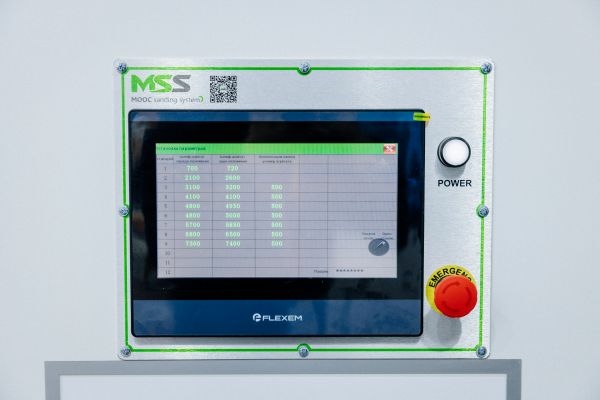

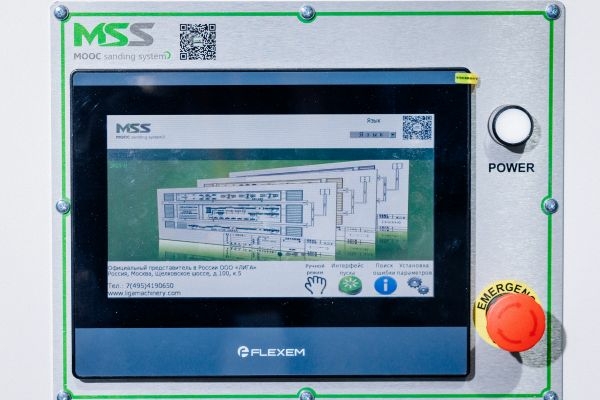

 | PLC-СИСТЕМА УПРАВЛЕНИЯ И ЭЛЕКТРОШКАФПанель управления и электрический шкаф на отдельной стойке. PLC c Touch-screen. Программное обеспечение позволяет управлять всеми рабочими параметрами станка. |
Технические характеристики станка
| Наименование | KDT L-S2W7 |
|---|---|
| Ширина обрабатываемой детали, мм | 30 – 150 |
| Минимальная длина обрабатываемой детали, мм | 600 |
| Максимальная толщина обрабатываемой детали, мм | 65 |
| Скорость подачи, м/мин (инвертор) | 15 – 36 |
| Скорость шлифовальной ленты, м/мин | 1 – 14 |
| Агрегат | |
| Тип «S» | утюжок |
| Количество, шт. | 2 |
| Электродвигатель, (кВт) / об/мин | 2,2 / 1450 |
| Агрегат | |
| Тип «W» | универсальный |
| Количество, шт. | 7 |
| Электродвигатель, (кВт) / об/мин | 2,2 / 1450 |
| Размеры шлиф. ленты, мм | 890 х 100 |
| Расход воздуха на один агрегат, м³/ч | 707 |
| Диаметр аспирационных патрубков, мм | 100 |
| Сжатый воздух: давление, атм. | 6 |
| Угол наклона агрегатов, град | -45 / +90 |
| Мощность, общая, кВт | 22 |
| Электроподключение, В/Гц | 380 / 50 |
| Габаритные размеры, мм | 6500 х 1500 х 1500 |
| Масса станка, кг | 2750 |
