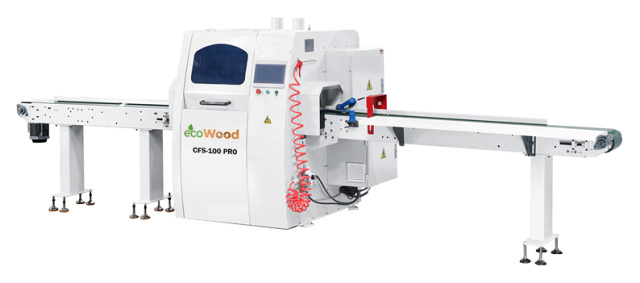

Автоматический станок для вырезки дефектов и торцовки EcoWood CFS-100 Pro

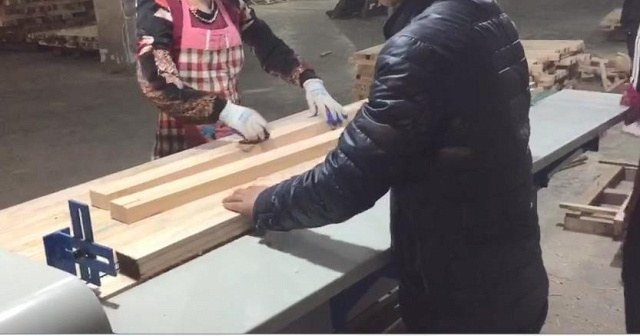

Предназначен для удаления дефектных мест в соответствии с флюоресцирующими маркировками* оператора, с высокой скоростью подачи, в автоматическом режиме. Также возможен раскрой заготовок в атоматическом режиме (с высокой точностью только в комплектации CFS-200 OPT, CFS-200 Max). * Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Выгрузка заготовок происходит приводным ленточным транспортером. Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

Область применения EcoWood CFS-100 Pro

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Получаемые изделия

Схемы обработки EcoWood CFS-100 Pro

	Вырезка дефектов по мелкам
	Торцевание заготовок

Конструктивные особенности EcoWood CFS-100 Pro

	Стол подачи Приводной ленточный транспортер с разметочной зоной длиной 2500 мм на входе станка для подачи и разметки заготовок позволяет увеличить производительность и непрерывную работу.

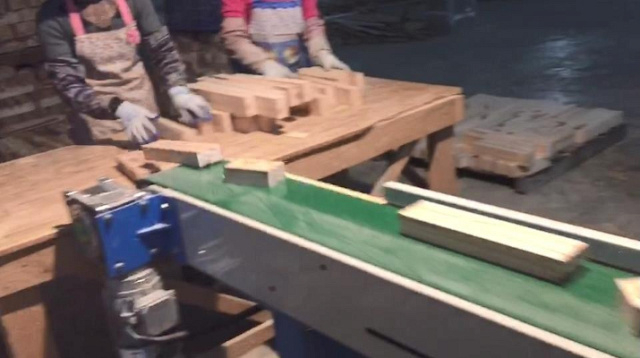

	Приемный ленточный транспортер Оснащен отдельным приводом. Обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку.
	Привод транспортеров Привод ленточных транспортеров осуществляется с помощью компактных и надежных мотор-редукторов. Применяются оригинальные подшипники NSK.
	Система прижимов перед станком На входе в станок, перед зоной резания, установлены:рамка с настройкой ограничения по высоте заготовкибоковой настраиваемый прижимной ролик, обеспечивает прижим заготовки к боковой линейкеверхний прижимной настраиваемый ролик, обеспечивает прижим заготовки к подающей лентеТакая система прижимов обеспечивает строго прямолинейную подачу заготовок в зону резания и получаемый прямой рез на каждой заготовке.
	Оптический датчик Датчик SICK, производство Германия. На мировом рынке оптических датчиков занимает лидирующие позиции. Обеспечивает высокую скорость распознавания с высокими характеристиками отклика.

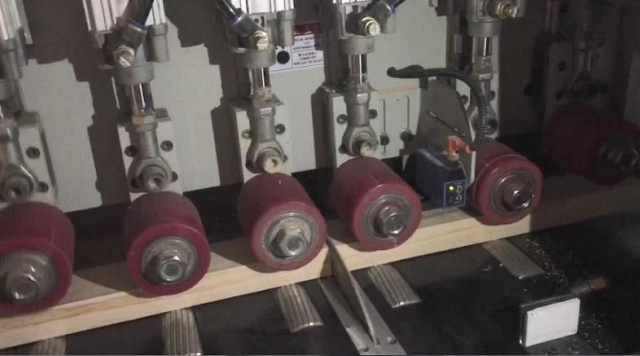

	Приводные и прижимные ролики Увеличенное количество на станке приводных нижних рифленых роликов в столе - 6 штук и обрезиненных верхних роликов с пневматическим прижимом - 6 штук. Обеспечивают стабильную подачу и точное позиционирование заготовки для резания во время остановки.
	Двигатель пилы Двигатель марки Beide мощностью 5,5 кВт, производства Siemens, который обладает характеристиками высокого уровня защиты и стабильной работы. Конструкция пильного суппорта с двойным подшипником NSK обеспечивает плавное и долговечное вращение шпинделя.
	Сервопривод Сервопривод Delta, производства Тайвань. Имеет высокую скорость, высокую точность зубчато-ременной передачи, высокий крутящий момент. Максимальный ток перегрузки двигателя может достигать 300%.
	Touch-screen экран Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач. Позволяет оперативно вносить параметры и изменения в режим работы станка.
	Шкаф управления В шкафу управления установлены электро-компаненты ведущих мировых производителей:вся система собрана из оригинальной продукции Schneider и прошла строгие системные испытания и многоканальные проверки для обеспечения соответствия международным стандартам безопасностипрограммируемый контроллер Schneider. Обеспечивает высокую скорость вычислений и стабильную производительностьсистема сервопривода Delta, Тайвань
	Система пневматики Установлены пневмо-цилиндры от Японской компании SMC, а также стандартный пятиходовой клапан SMC и блок клапанов. Малый ток управления, высокая скорость отклика, является надежной гарантией обеспечения точности работы станка.
	Система аспирации Для эффективного отвода опила, в верхней части кожуха станка расположены 2 аспирационных патрубка.

Технические характеристики EcoWood CFS-100 Pro
