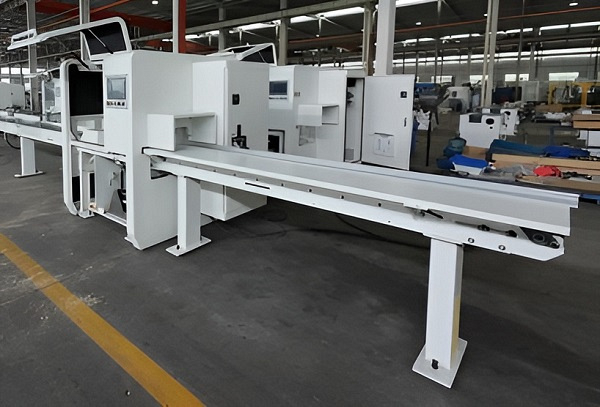

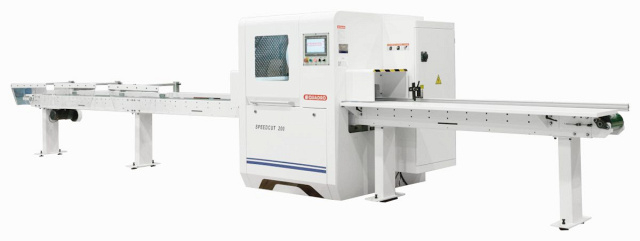

Автоматический станок для вырезки дефектов и торцовки QUADRO SpeedCut 200

Предназначен для удаления дефектных мест в соответствии с флюоресцирующими маркировками оператора, с высокой скоростью подачи, в автоматическом режиме. Также возможен раскрой заготовок в атоматическом режиме без высокой точности. Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента. Выгрузка заготовок происходит приводным ленточным транспортером. Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.

Область применения QUADRO SpeedCut 200

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Получаемые изделия

Схемы обработки QUADRO SpeedCut 200

	Вырезка дефектов по мелкам
	Торцевание заготовок

Конструктивные особенности QUADRO SpeedCut 200

	Стол подачи Приводной ленточный транспортер с разметочной зоной длиной 2500 мм на входе станка для подачи и разметки заготовок позволяет увеличить производительность и непрерывную работу.

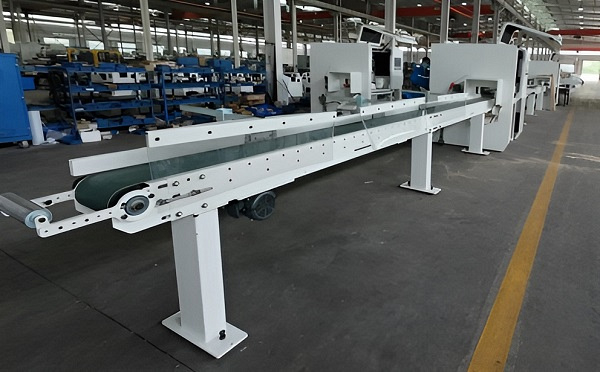

	Приемный ленточный транспортер Оснащен отдельным приводом и 3 пневматическими выталкивателями. Обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку.

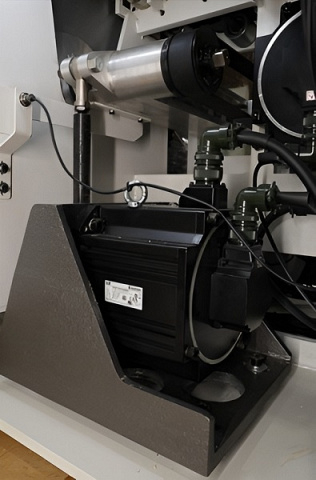

	Привод системы подачи Установлен сервомотор привода подачи на подающий транспортер + ролики, мощностью 5,5 кВт. Быстрая и равномерная подача заготовок в зону резания с высокой точностью.

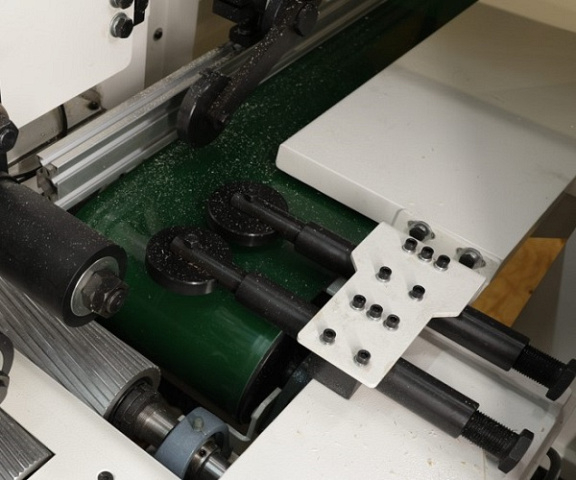

	Система прижимов На входе в станок, перед зоной резания, установлены: Такая система прижимов обеспечивает строго прямолинейную подачу заготовок в зону резания и получаемый прямой рез на каждой заготовке.

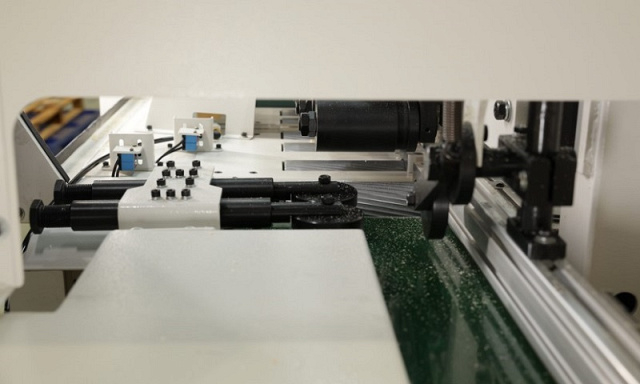

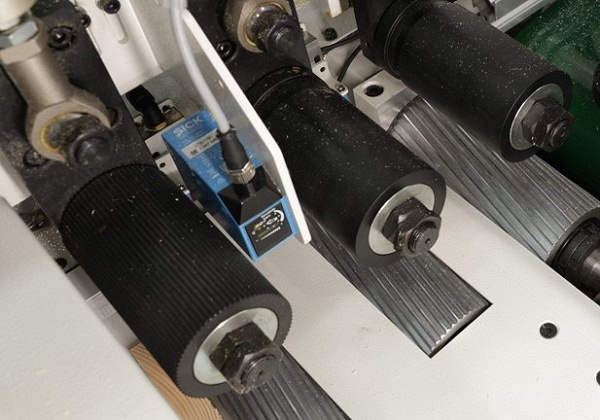

	Оптический датчик Датчик SICK, производство Германия. На мировом рынке оптических датчиков занимает лидирующие позиции. Обеспечивает высокую скорость распознавания с высокими характеристиками отклика.

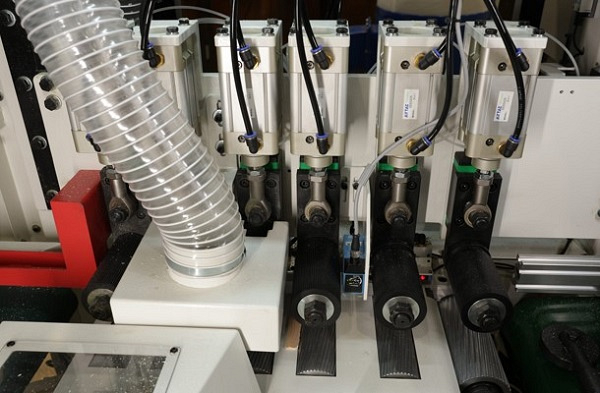

	Приводные и прижимные ролики Увеличенное количество на станке приводных нижних рифленых роликов в столе - 6 штук и обрезиненных верхних роликов с пневматическим прижимом - 6 штук. Обеспечивают стабильную подачу и точное позиционирование заготовки для резания во время остановки.

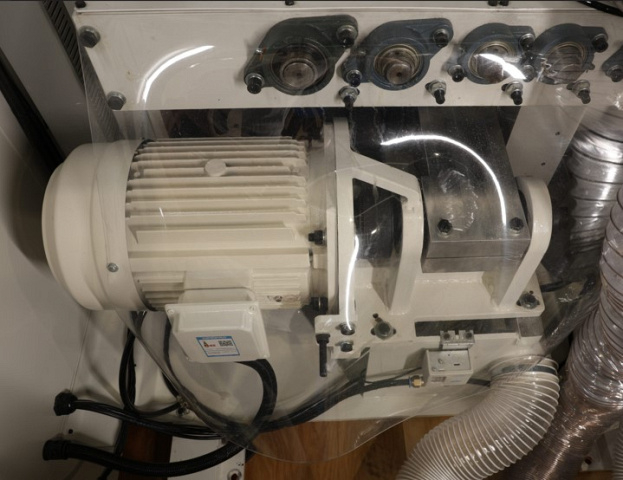

	Привод пилы Мощный двигатель привода пилы 7,5 кВт, обладает характеристиками высокого уровня защиты и стабильной работы. Конструкция пильного суппорта с двойным подшипником обеспечивает плавное и долговечное вращение шпинделя.

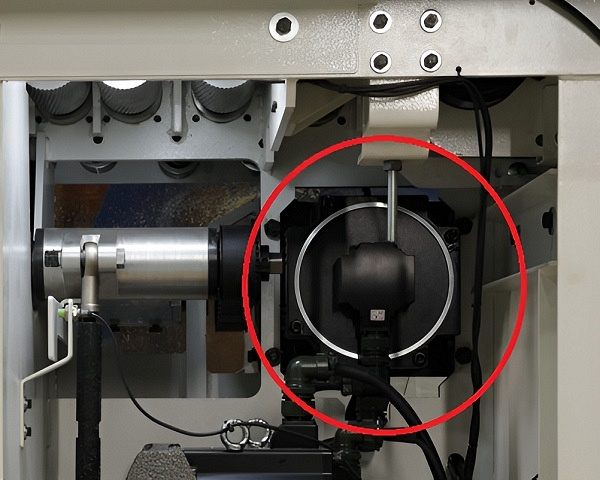

	Сервопривод подъема / опускания пилы Сервопривод мощностью 4,5 кВт имеет высокую скорость, высокую точность зубчато-ременной передачи, высокий крутящий момент. Сам привод установлен в отдельном литом корпусе на опорах, что позволяет исключить появление вибраций.

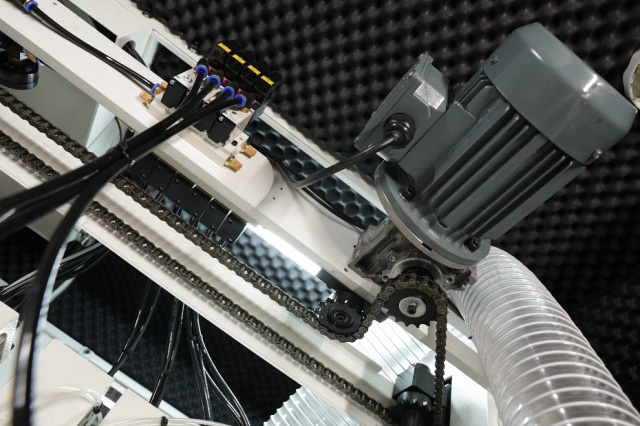

	Настройка положения приводных роликов Регулировка подъема-опускания верхних подающих роликов осуществляется при помощи мотор-редуктора мощностью 0,37 кВт через цепную передачу.

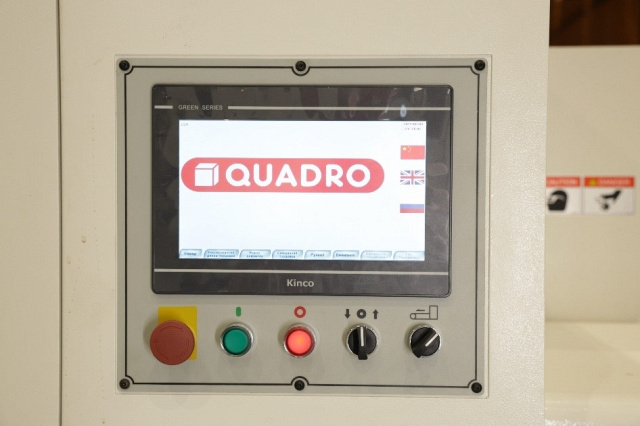

	TOUCH-SCREEN экран Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач. Позволяет оперативно вносить параметры и изменения в режим работы станка.

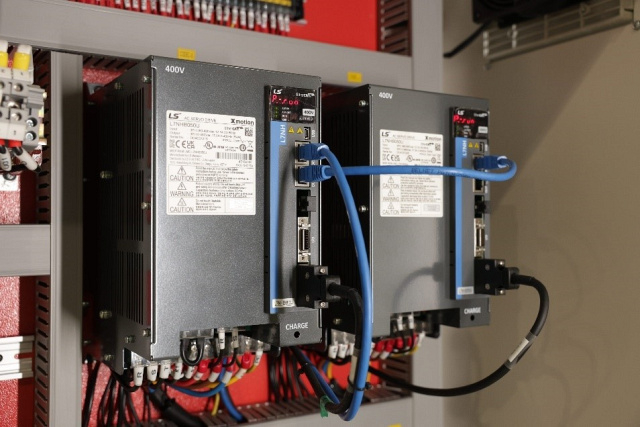

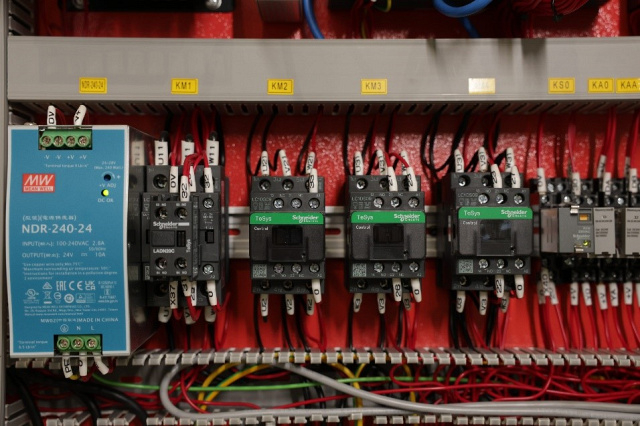

	Шкаф управления В шкафу управления установлены электро-компаненты ведущих мировых производителей: Обеспечивает высокую скорость вычислений и стабильную производительность.
	Cистема пневматики Установлены пневмо-цилиндры от компании AirTAC (включая цилиндры, электромагнитные клапаны и т.д.). Малый ток управления, высокая скорость отклика, является надежной гарантией обеспечения точности работы станка.
	Автоматическая система смазки Предусмотрена автоматическая система смазки узлов по таймеру.
	Система аспирации Для эффективного отвода опила, в верхней части кожуха станка расположены 3 аспирационных патрубка.

Комплектация QUADRO SpeedCut 200

Дополнительная

	Режущий инструмент и заточное оборудование Оснащение станка инструментом (пилы дисковые), а также заточным оборудованием. Подобрать станок для заточки дисковых пил
	Система аспирации УВП-7000 Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Фильтры рукавные EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH TH 7,5/8 R 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R 500L

Технические характеристики QUADRO SpeedCut 200
