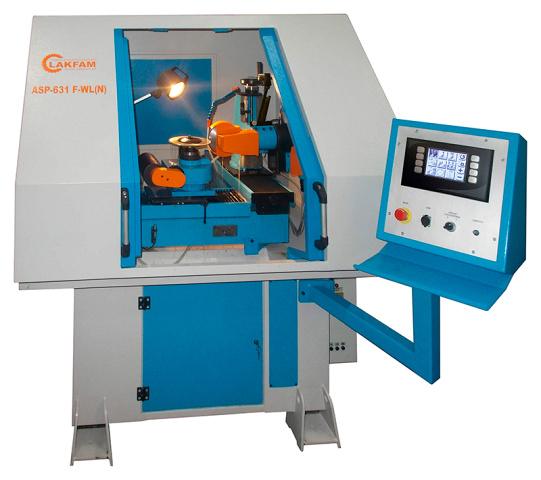

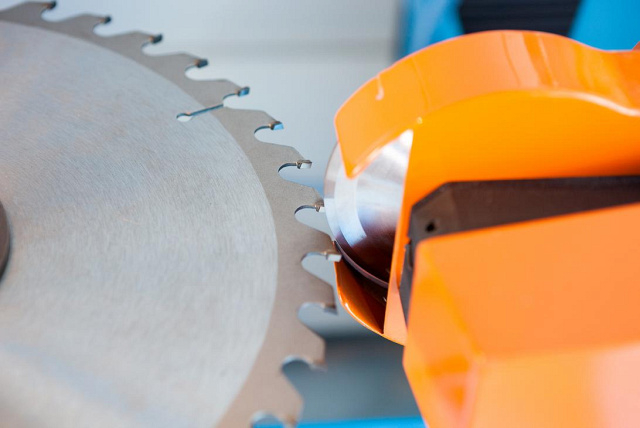

Автоматический станок с ЧПУ для заточки дисковых пил LAKFAM ASP-631F WL(N)
(голосов 0)
Артикул: 9170721asp_631f_wl_n Код товара: 106226
Под заказ
Автоматический станок с ЧПУ предназначен для заточки дисковых с напайками, наружный диаметр которых 100 - 630 мм, применяемых в металлообработке, деревообработке, и обработке полимерных материалов и пластиков.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для деревообрабатывающих производств (лесопильных, мебельных и столярных) металлообрабатывающих производств и производств по обработке полимеров, композитов и пластиков, где применяются дисковые пилы диаметром от 100 до 630 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев.
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |

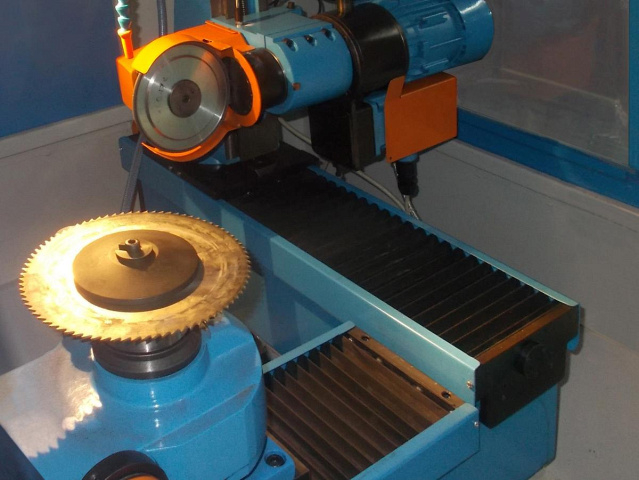

 | Автоматическое перемещение каретки (рабочего стола) Осуществляется за счет электропривода: обеспечивается плавность перемещения заточного стола и процесса заточки;исключает влияние человеческого фактора. Ход стола регулируется при помощи электромагнитных датчиков -это значительно экономит время заточки и увеличивает производительность станка. |

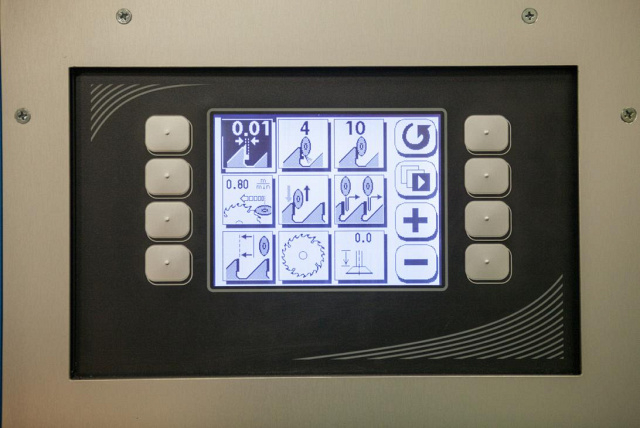

 | Панель управления Позволяет выполнять все рабочие функции. Процесс заточки управляется при помощи микропроцессора. С панели управления задается все параметры заточки: количество зубьев пилы (шаговый двигатель);количество проходов (двойных циклов);припуск на съем с изношенной грани зубьев пил (шаговый двигатель). Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка. |
 | Делительная головка Позволяет устанавливать дисковые пилы до 10 кг, без использования поддерживающей опоры. Максимальный диаметр затачиваемой пилы 630 мм. |

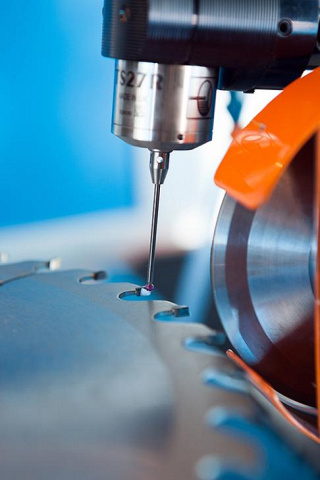

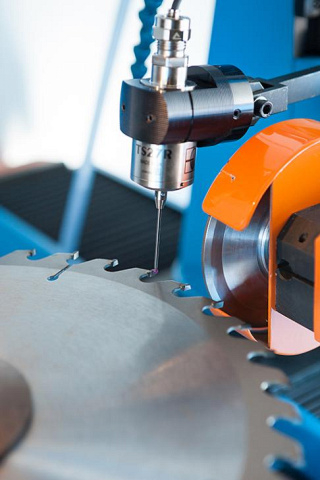

 | Система настройки шага зубьев пилы Станок оснащен автоматической, при помощи электронного щупа RENISAW, системой настройки шага зубьев пилы – это позволяет с высокой точностью настраивать съем с изношенной грани зубьев пил, как постоянным так и переменным шагом. Минимальная величина съема материала с изношенной грани зуба пилы равна 0,01 мм. |

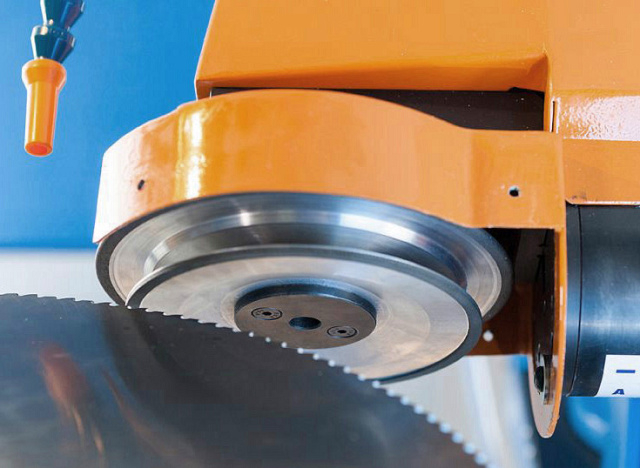

 | Поворотный заточный узел Позволяет затачивать пилы с трапециевидным зубом по задней грани за один цикл без дополнительной переналадки станка. Угол поворота заточного узла задается в виде числового параметра на ПУ. |
 | Поперечное пересечение заточного узла Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани зубьев пил, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани зубьев пил равна 0,01 мм. |
 | Система подачи охлаждающей жидкости Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 | Бак для СОЖ Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
 | Система фильтрации СОЖ Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки. Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости. |
КОМПЛЕКТАЦИЯ:
Дополнительная
 | Защитная герметичная кабина Выполнена из металла и оргстекла и оснащена сдвижной дверью и внутренней системой освещения. Защитная кабина обеспечивает: безопасность оператора-заточника от вылета абразива и металла из зоны заточки и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);чистоту и безопасность рабочего места оператора-заточника (предохраняет от разбрызгивания СОЖ);полную автоматизацию работы. |
 | Инвертор Позволяет регулировать частоту вращения заточного круга. Установленный инвертор позволяет изменять частоту и скорость вращения шлифовального круга, что позволяет подбирать режим заточки инструмента из различных материалов и с различной твердостью HRC. |

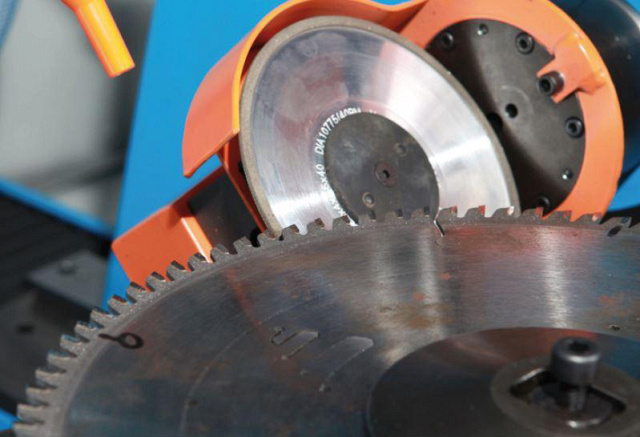

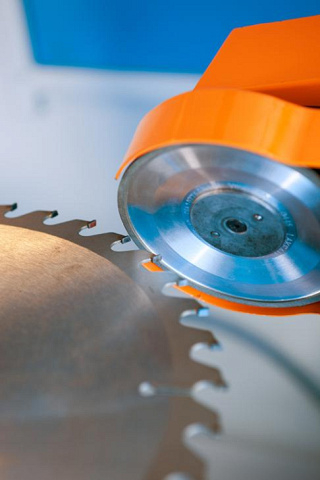

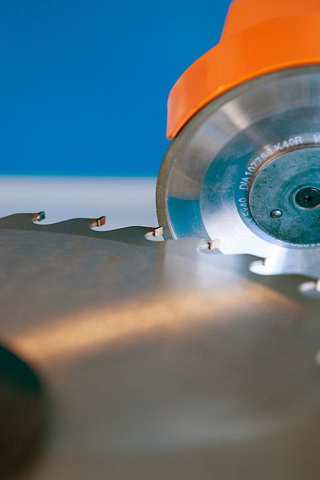

 | Алмазные круги для заточки дисковых пил Алмазные круги применяются для заточки и доводки дисковых пил по предней и задней граням. Количество и тип кругов указываются при заказе. |
 | Концентрат охлаждающей жидкости (СОЖ) Поставляется в канистрах емкостью 20 л. При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Посадочный диаметр дисковых пил, мм | 30 - 90 |
| Наружный диаметр дисковых пил, мм | 100 - 630 |
| Толщина дисковых пил, мм | 2 - 6 |
| Передний угол заточки зубьев пилы, ° | -10 ... +30 |
| Задний угол заточки зубьев пилы, ° | 0 - 30 |
| Шаг зубьев, мм | до 200 |
| Углы косой заточки передней и задней граней, ° | 0 - 45 |
| Макс. диаметр шлифовального круга, мм | 150 |
| Посадочный диаметр шлифовального круга, мм | 20 |
| Диаметр пилы, мм | 100 - 630 |
| Мощность электродвигателя шлифовального круга, кВт | 0,55 |
| Частота вращения шлифовального круга, об/мин | 3574 |
| Размеры алмазного шлифовального круга, мм | 125 x 20 |
| Размеры алмазного тарельчатого шлифовального круга, мм | 125 x 20 |
| Размеры алмазного чашечного шлифовального круга, мм | 125 x 20 |
| Напряжение, В | 380 |
| Длина, мм | 1500 |
| Ширина, мм | 1250 |
| Высота, мм | 1900 |
| Вес, кг | 520 |
| Заказать | — |
