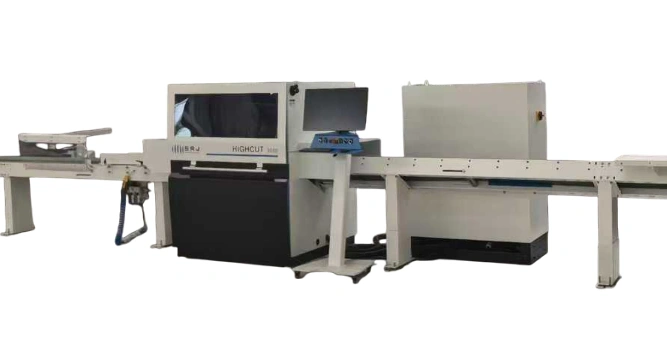

Автоматический торцовочный станок SDC HIGHCUT 5000
(голосов 0)
Артикул: pri23513 Код товара: 108468
Под заказ
Оптимизатор HIGHCUT 5000 предназначен для высокоскоростной вырезки дефектов по мелкам и оптимизации раскроя заготовки перед дальнейшей обработкой (например, сращивание или склеивание)
Совместим со сканером пороков древесины, устанавливается в линию
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в деревообрабатывающих производствах высокой производительности на участках по производству мебельного щита и погонажных изделий
- Торцовка по длине в соответствии с заданным в спецификации порядком размеров.
- Режет по мелкам.
- Режет по мелкам с учётом одного заданного размера

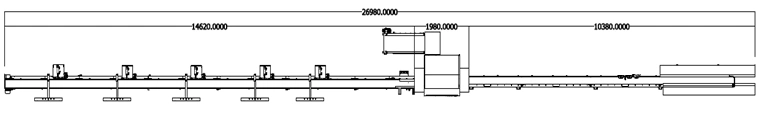

СХЕМА ОБРАБОТКИ:
Конструктивные особенности SDC HIGHCUT 5000
|
СТОЛ ДЛЯ РАЗМЕТКИ МЕЛКОМ
Помогает оператору комфортно наносить риски мелками и увеличить производительность |
|
СТОЛ ПОДАЧИ ПОД УГЛОМ
Уникальная конструкция стола с наклоном под углом 30 градусов. Запатентованный наклонный стол позволяет автоматически выравнивать заготовки относительно опоры, обеспечивая перпендикулярность подаваемой заготовки к пильному диску. Подаваемый материал автоматически плотно прилегает к столу. Удаление отходов происходит быстро и эффективно |
|

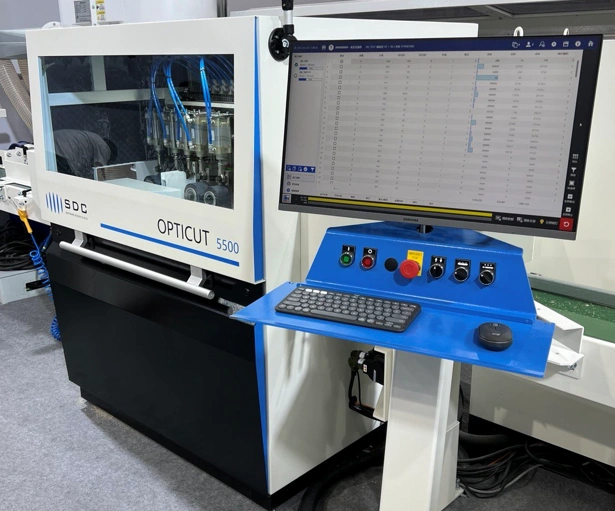

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Новая мощная операционная система отвечает потребностям современных цифровых производств. Она использует данные для обработки на основе существующих баз данных, которые пополняются постоянно. Она интегрирует функцию удаленного подключения, функцию импорта и экспорта EXCEL в интерфейсе системы MES и дополнительную систему удаленного центрального управления (офис контролирует несколько устройств и одновременно размещает заказы удаленно). ПО имеет возможность подключения сканера древесины |
|
УДАЛЕНИЕ ОТХОДОВ
Система быстрого удаления кусковых отходов. Конструкция стола, наклоненного под углом 30 градусов, что позволяет проводить удаление отходов быстро и эффективно. Удаление отходов не тормозит процесс работы. Это более простой и эффективный механизм по сравнению с традиционным механизмом удаления отходов, и сервоприводу подачи не нужно замедлять подачу заготовки во время удаления отходов |
|

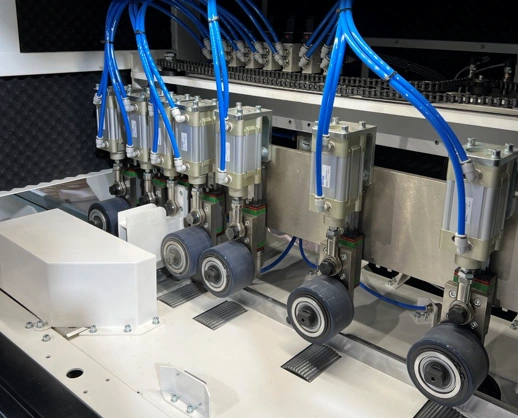

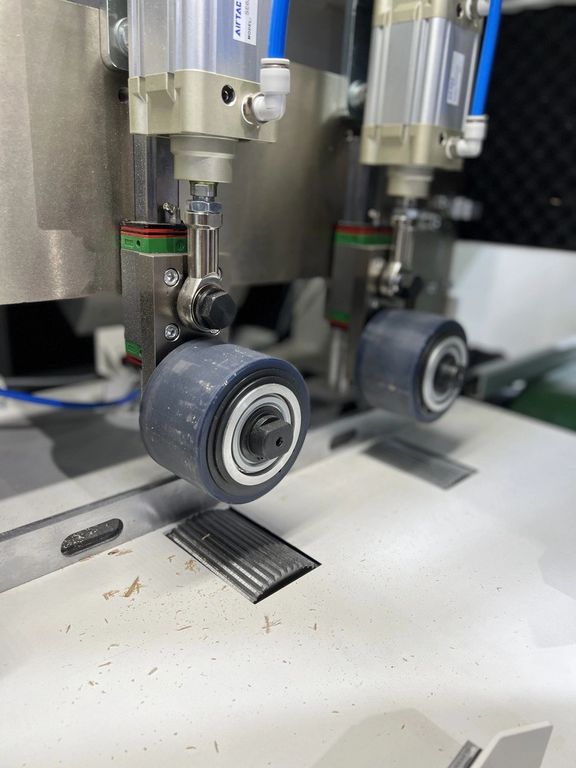

ПОДАЮЩИЙ МЕХАНИЗМ
6 групп прижимных роликов обеспечивают плавную и стабильную подачу, более точное позиционирование и стабильное направление древесины |
|
ПРИЖИМНАЯ БАЛКА
Быстро позиционируемая прижимная балка удобна для быстрой регулировки изменения толщины древесины и упрощает процесс наладки и регулировки значительно сокращая время этого процесса |
|
ЭЛЕКТРОКОМПОНЕНТЫ
Электрические компоненты. В оборудовании применены электрические компоненты Siemens. Датчики производства компании SICK. Главный двигатель производства Siemens. Надежные электроприборы и датчики используются для повышения стабильности и надежности работы |
|

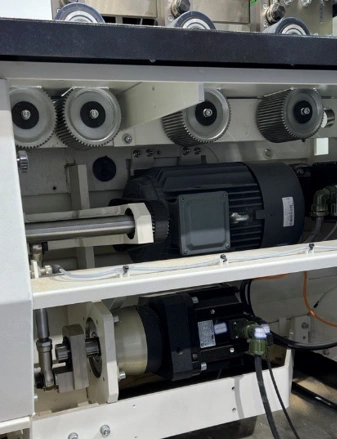

ПРИВОД ПИЛЫ
Система подачи управляется сервоприводом INOVANCE (OC 5500) или Немецким REXROTH (OC 5800), обеспечивают высокоскоростную и стабильную работу пилы гарантируя долгий срок службы |
|
ПОЗИЦИОНИРОВАНИЕ ПИЛЫ
Перед распиловкой пила заранее поднимается в необходимое положение, чтобы максимально сократить время на подъем и опускание, что увеличивает полезное время работы и увеличивает производительность. Интеллектуальная система автоматически рассчитывает угол подъема и опускания пилы в зависимости от размера заготовки. Двигатель с высоким крутящим моментом - время для каждого пропила достигает 0,05 секунды |
|
ПНЕВМО СБРАСЫВАТЕЛИ
В стандартной комплектации до 5 сбрасывателей. Мощный и эффективный сбрасыватель с поворотным рычагом. В сбрасывателе используется конструкция с двумя опорами для более стабильной работы. Конструкция с поворотным рычагом, обеспечивает быстрое, но плавное сталкивание заготовок с конвейера. Пневматика FESTO отличается стабильной, надежной и долговечной работой |
Технические характеристики станка SDC HIGHCUT 5000
| Общие характеристики | |
| Минимальное сечениие распила, мм | 12 х 30 |
| Максимальное сечениие распила, мм | 90 х 180 |
| Максимальный диапазон распила (ширина / высота), мм | 270 – 30 / 240 – 55 |
| Минимальная длина получаемой заготовки, мм | 130 |
| Количество сбрасывателей, шт | 5 |
| Количество подающих роликов, шт | 6 + 6 |
| Ширина конвейерной ленты, мм | 250 |
| Диаметр пилы, мм | 500 |
| Скорость вращения пилы, мин-1 | 4350 |
| Скорость подачи (макс), м/мин | 160 |
| Режим работы, тип | Торцовка + Оптимизация |
| Параметры заготовки | |
| Толщина заготовки (макс), мм | 90 |
| Ширина заготовки (макс), мм | 200 |
| Толщина заготовки (мин), мм | 12 |
| Ширина заготовки (мин), мм | 30 |
| Параметры обработки | |
| Максимальная длина заготовки, мм | 300 |
| Мощность узлов | |
| Мощность основной пилы, кВт | 5.5 |
| Мощность (общая), кВт | 15 |
| Аспирация | |
| Объём воздушного потока, м3/час | 260 |
| Размер и количество аспирационных патрубков, шт х мм | 2 х 125 |
| Габаритные размеры | |
| Вес, кг | 1500 |
