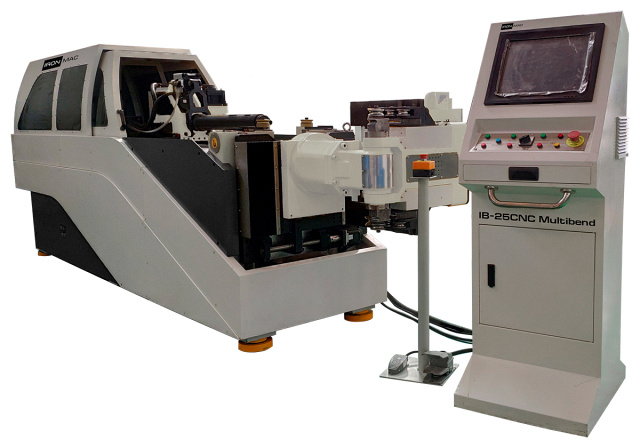

Автоматический трубогибочный станок с ЧПУ IRONMAC IB-CNC 25 MULTIBEND
(голосов 0)
Артикул: 9669815ib_cnc_25_multibend Код товара: 105169
На складе: 1 шт.
Полностью автоматические трубогибы серии CNC позволяют выполнять многоосевую гибку труб за один установ. Все рабочие движения станка – подача изделия, поворот в пространстве и гибка осуществляются автоматически и задаются через стойку ЧПУ. Каждая модель подбирается и производится индивидуально под задачу клиента. Линейка станков для обработки труб начинается от 38 и доходит до 168 мм. Трубогибы применяются в следующих областях промышленности:
Область применения IRONMAC IB-CNC 25 MULTIBEND
Трубогибы применяются в следующих областях промышленности: Получаемые изделия Пример сечений обрабатываемых изделий
Схемы обработки IRONMAC IB-CNC 25 MULTIBEND
 |
Автоматический узел гибки |
 |
Ручной поворот трубы |
 |
Ручная подача трубы |
Конструктивные особенности IRONMAC IB-CNC 25 MULTIBEND
 |

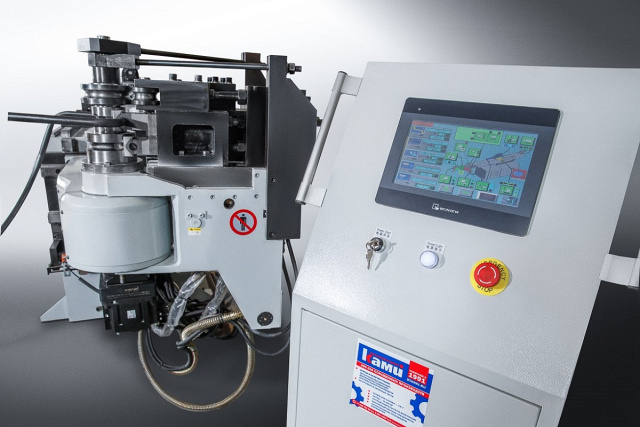

Управление станком через touchscreen дисплей PLC-контроллер Weinview Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия. |
 |

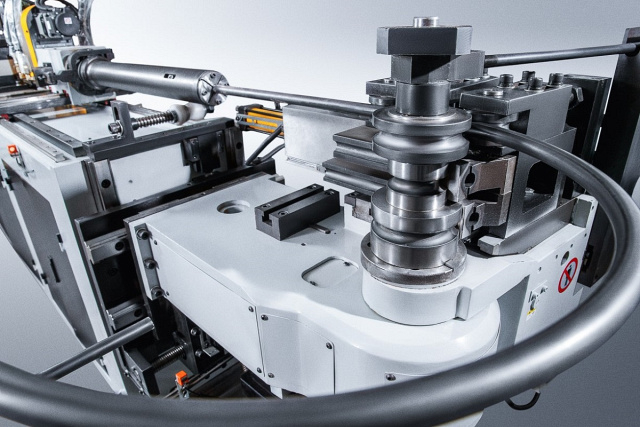

Автоматический гибочный блок c вращением на 360 градусов позволяет делать сложные изделия за 1 установ Контролируется от системы ЧПУ, все перемещения, гибка, смена положения гибочной консоли работают на сервомоторах (каждая ось имеет индивидуальный мотор и может настраиваться через ЧПУ). |
 |
Автоматический поворот |
 |
Автоматическая подача трубы и дорна Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм. |
 |
Автоматическая система смазки дорна Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обработки. |
 |
Сервопривод Mitsubishi по всем осям Вы получите следующие преимущества: |
 |
Многоуровневый гибочный ролик - 2S, 3S Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Когда R1 ≠ R2. |
| Функция проталкивания - V Гибка методом проталкивания применяется для получения дуги с большим (более 5D трубы), либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов. |
Комплектация IRONMAC IB-CNC 25 MULTIBEND
Стандартная
Дополнительная
- Комплект гибочной оснастки
Технические характеристики IRONMAC IB-CNC 25 MULTIBEND
| Характеристика | Значение |
|---|---|
| ЦЕНА | 9 957 343 ₽ |
| ЦЕНА ПО АКЦИИ | 3 419 135 ₽ |
| Maкс. диаметр гиба х толщина стенки, мм | 25 x 2 |
| Радиус гиба, мм | 150 |
| Макс. угол гиба, ° | 190 |
| Длина дорна, мм | 2100 |
| Точность гиба, ° | ± 0,1 |
| Точность поворота, ° | ± 0,1 |
| Точность перемещения, мм | ± 0,1 |
| Рабочая скорость гибки, °/с | 150 |
| Скорость поворота, °/с | 300 |
| Скорость подачи, мм/с | 700 |
| Мощность серводвигателя подачи, кВт | 0,4 |
| Мощность серводвигателя поворота, кВт | 0,75 |
| Мощность гибки, кВт | 3 |
| Метод гибки | Сервопривод |
| Макс. давление, МПа | 10 |
| Длина, мм | 3000 |
| Ширина, мм | 1000 |
| Высота, мм | 1000 |
| Вес, кг | 2800 |
