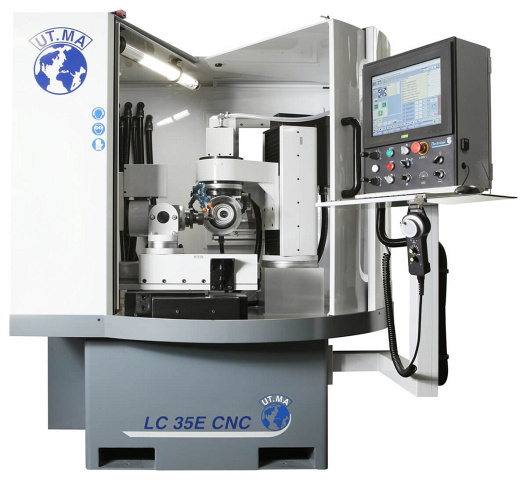

Автоматический универсальный заточной станок с ЧПУ UT.MA LC35E
(голосов 0)
Артикул: 8712538lc35e Код товара: 106240
Под заказ

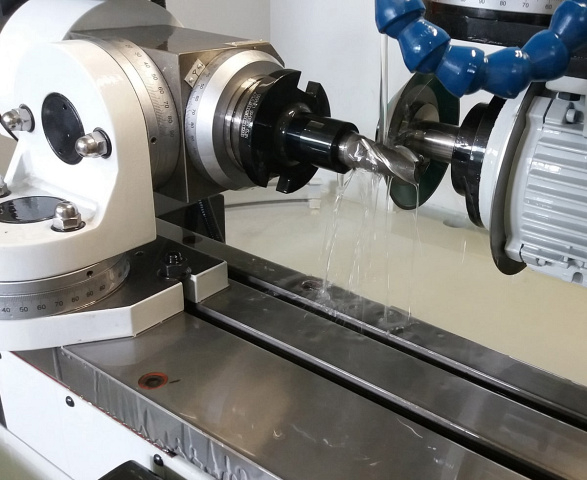

Заточной станок с ЧПУ предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 250 мм. Станок позволяет затачивать все виды осевого режущего инструмента, применяемого в металлообработке, деревообработке и обработке полимерных материалов и пластиков – насадные фрезы, строгальные ножевые головки, резцы и полный спектр концевого инструмента (фрезы, сверла, метчики, развертки, зенкеры, зенковки и т.п.).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок является универсальным и рекомендуется для металлообрабатывающих и деревообрабатывающих производств.
Типы затачиваемого инструмента
Металлорежущий инструмент

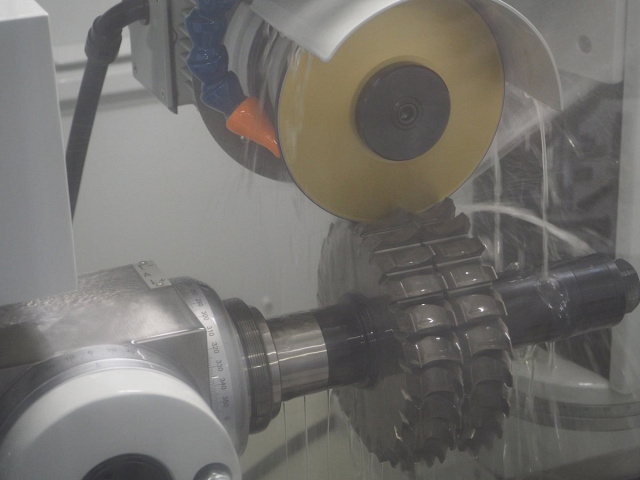

- насадные фрезы с прямыми и косыми зубьями, торцевые фрезы,
- червячные фрезы,
- концевые пазовые и шпоночные фрезы (прямые и конические),

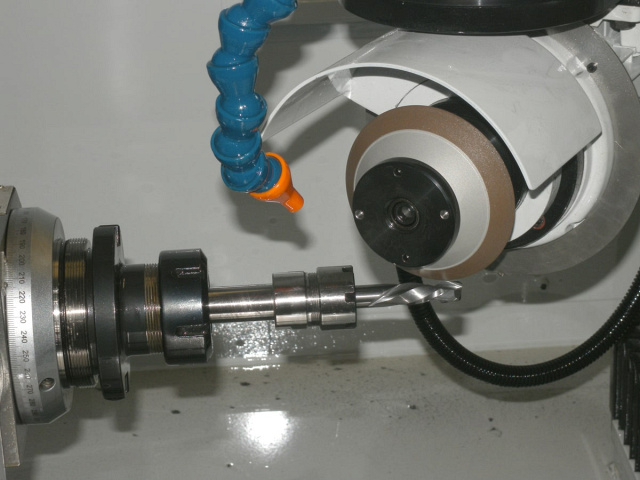

- концевые спиральные фрезы (прямые и конические),
- сверла, ступенчатые сверла, зенкера, зенковки и т. п.
Дереворежущий инструмент

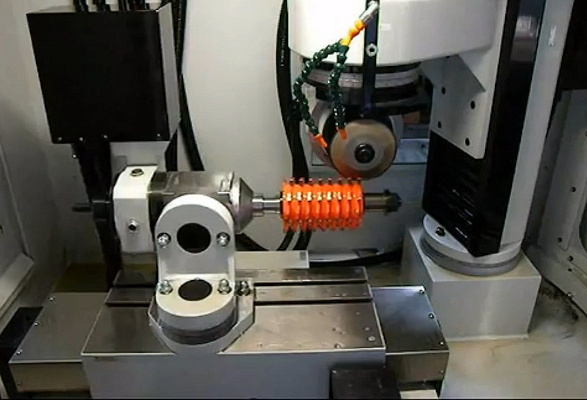

- насадные прямые и профильные фрезы,
- концевые прямые и профильные фрезы,
- концевые спиральные фрезы,
- сверла, зенковки и т. п.
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
 |
Количество CNC осей В станке LC35E CNC (5 axes) все подвижные оси являются электронными – X, Y, Z, A и C, что гарантирует безошибочное перемещение каретки и поворот делительной головки, таким образом обеспечивается повторяемость заточки на протяжении всего срока эксплуатации. Каждая ось управляется сервоприводом. |
 |

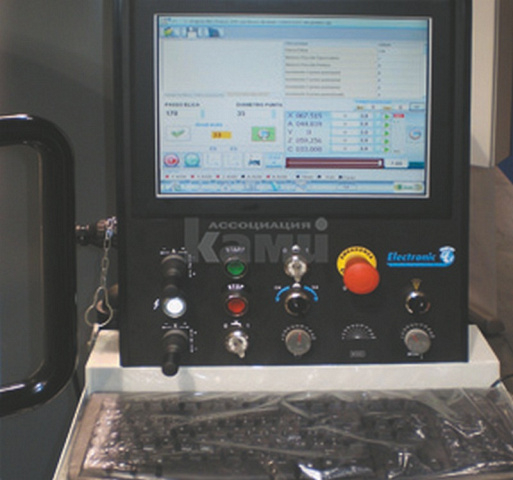

Панель управления Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора. C ПУ задается программа заточки, вводятся форма зубьев и параметры инструмента – диаметр, количество зубьев, углы, длина (высота) и т. п. Также задаются параметры заточки – скорость, съем, количество черновых и финишных проходов и т. п. |
 |
Индикация рабочего процесса Количество зубьев в момент заточки отображается на дисплее и отсчитывается в обратном порядке. По завершению процесса, рабочий цикл останавливается и срабатывает сигнальная лампа (система оповещения). Параметры заточки и индикация рабочего процесса отображаются на ЖК дисплее. Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка. |
 |
Встроенный ПК Позволяет запоминать и воспроизводить из памяти программы заточки. При необходимости в память компьютера можно внести любую программу заточки при помощи USB ключа. |
 |

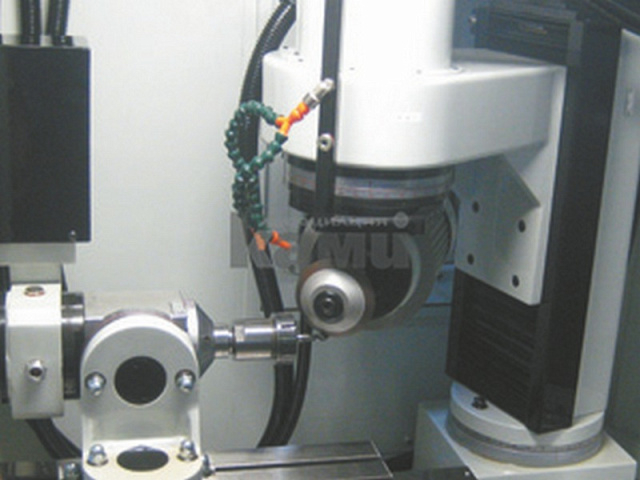

Делительная головки МТ4 Позволяет с высокой точностью устанавливать и затачивать концевой и насадной инструмент. Делительная головка оснащена сервоприводом, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет сервопривода достигается максимальная точность при повороте инструмента (фрезы) на зуб. Максимальная длина заточки 250 мм. |
 |

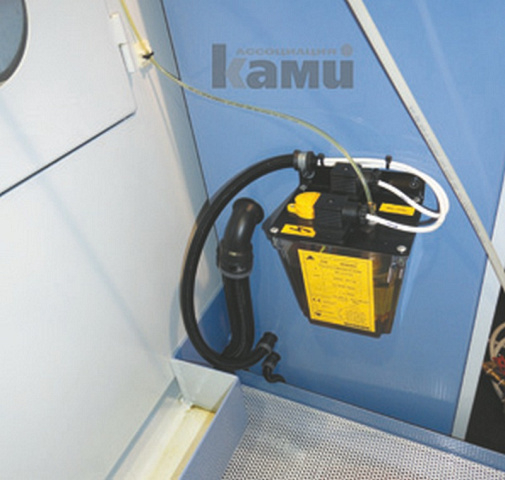

Централизованная система смазки Смазка направляющих осуществляется по пластиковым трубкам расположенным на одном блоке в наиболее доступном от оператора-заточника месте. Во время смазки не требуется остановка станка. |
 |
Система подачи смазочно-охлаждающей жидкости (СОЖ) Станок оснащен системой подачи охлаждающей жидкости. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
 |
Бак для СОЖ Делительная головка Оснащена сервоприводом, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет сервопривода достигается максимальная точность при повороте инструмента (фрезы) на зуб. |
КОМПЛЕКТАЦИЯ:
Дополнительная
 |
Сдвоенный шпиндель заточного узла Опционально станок оснащается более мощным двигателем 4,05 кВт, со сдвоенным шпинделем для заточных кругов. Т. е. на каждый шпиндель можно устанавливать до 2-х заточных кругов (например, 2 круга для заточки инструмента из HSS и 2 круга – для инструмента из твердого сплава). Такая система значительно экономит время при перенастройке станка и переходе с одной операции на другую. |
 |
Делительная головка ISO 50 Опционально станок оснащается более мощной делительной головкой тип ISO 50 или MT5 (взамен MT4) – позволяет устанавливать инструмент массой до 15 кг, без использования заднего поддерживающего центра (пиноли). Делительная головка по отдельному заказу может оснащаться оправками различного диаметра длиной до 180 мм и с длиной свыше 180 мм (длина оправки и диаметр указывается при заказе). |
 |
Встроенная система аспирации Вытягивает масляный туман, фильтрует его при помощи специального бумажного фильтра кассетного типа, а остатки масла возвращает обратно внутрь кабины станка. Применяемая система аспирации известного мирового производителя LOSMA. Комплектуется как на заводе-изготовителе, так и отдельно от станка. Благодаря данной системе аспирации не требуется подвод станка к центральной вытяжке – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (без вредных примесей в воздухе). |
 |
Дополнительный кассетный фильтр для встроенной системы аспирации Вытягивает масляный туман, фильтрует его при помощи специального бумажного фильтра кассетного типа, а остатки масла возвращает обратно внутрь кабины станка. Применяемый фильтр гораздо эффективней штатного поролонового фильтра, применяемого во встроенной системе аспирации. Задерживает большее количество вредных примесей, образующихся в воздухе. |
 |
Электростатическая система аспирации Вытягивает масляный туман, фильтрует его при помощи электрических разрядов, а остатки масла возвращает обратно внутрь кабины станка. Применяемая система аспирации известного мирового производителя LOSMA. Комплектуется как на заводе-изготовителе, так и отдельно от станка. Благодаря данной системе аспирации не требуется использование фильтрующих элементов – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (на 99,8% без вредных примесей в воздухе). |
 |
Измерительная электронаня система (электронный щуп) RENISAW При помощи щупа осуществляется вычисление спирали, за счет касания щупом инструмента в начальной и конечной точках (количество точек задается с ПУ) – является необходимым при заточке концевого и насадного спирального инструмента – это значительно экономит время заточки, добавляет удобства в обслуживании станка, снижает влияние человеческого фактора. Растет производительность станка и качество заточки инструмента. Данное устройство также позволяет вычислять спираль (угол и траекторию заточного круга) при заточке концевого и насадного спирального инструмента. |
 |
Оправки для насадного инструмента Оправки имеют коническую зажимную часть тип конуса MT4, MT5 или ISO 50). |
 |
Задний поддерживающий центр (пиноль) Позволяет затачивать инструмент весом более 15 кг. Задний центр позволяет настраивать соосность затачиваемого инструмента относительно шлифовального круга и исключает преждевременный износ делительной головки с оправкой, что гарантирует максимальное качество заточки на протяжении длительного эксплуатационного периода времени. |
 |
Цанговый патрон для делительной головки MT4, MT5 или ISO 50 (тип цанги ER40) Позволяет устанавливать концевой инструмент с цилиндрическими и коническими (при помощи переходника) хвостовиками. |
 |
Набор цанг ER40 и ER20 и переходник под цангу ER20 Предназначены для фиксации концевого инструмента под различные диаметры хвостовика (тип, диаметр и количество цанг указывается при заказе). |
 |
Быстросменные зажимные фланцы Применяются фиксации для заточных кругов. Диаметр фланца может быть 59 или 35 мм (указывается при заказе). Зажимная гайка держателя фиксируется ключом (поставляется со станком). |
 |
Сдвоенный держатель Позволяет устанавливать несколько заточных кругов для осуществления внутреннего и наружного шлифования (заточки) без остановки станка и переустановки заточных кругов. Данное устройство устанавливается в шлифовальную головку станка взамен стандартного держателя. |
 |
Алмазные и эльборовые круги для заточки инструмента Алмазные круги применяются для заточки и доводки инструмента из твердого сплава. Эльборовые (боразоновые) круги применяются для заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество и тип кругов указываются при заказе. |
 |
Встроенная автоматическая система пожаротушения Принцип системы заключается в автоматическом отключении электропитания и срабатывании огнетушителя в случае появления задымления или пламени. Пена огнетушителя подается внутрь кабины станка. В момент срабатывания системы включается красный световой аварийный сигнал, извещающий об опасности. Данная система устанавливается на станок при изготовлении и не может поставляться в виде отдельной опции. |
 |
Автоматическая система очистки масла или водосмешиваемой СОЖ Фильтрация осуществляется за счет фильтрующих элементов. Данная система позволяет эксплуатировать станок в непрерывном режиме. Благодаря этой системе не требуются регулярные остановки станка для замены масла или СОЖ, тем самым снижается время на его техобслуживание – это уменьшает их расход и увеличивает производительность данного станка. |
 |
Моторизованная приводная головка Опционально станок оснащается моторизированной головкой для осуществления кругло-шлифовальных работ, а также для заточки дисковых ножей. Данное устройство устанавливается на рабочий стол станка взамен стандартной делительной головки и оснащено регулировкой частоты вращения от 0 до 400 об/мин. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Макс. ход рабочего стола, мм | 350 |
| Диаметр хвостовика концевого инструмента, мм | 2 - 26 |
| Макс. длина инструмента, мм | 350 |
| Макс. наружный диаметр насадного инструмента, мм | 305 |
| Диаметр устанавливаемых пил, мм | - |
| Макс. размер насадных фрез, мм | 305 x 350 |
| Макс. размеры плоских ножей (L x B), мм | - |
| Макс. диаметр сверл, мм | 25 |
| Макс. диаметр шлифовального круга, мм | 175 |
| Размеры алмазного шлифовального круга, мм | 175 x 32 |
| Частота вращения шлифовального круга, об/мин | 6000 |
| Суммарная мощность, кВт | 2,2 |
| Мощность электродвигателя шлифовального круга, кВт | 2,2 |
| Напряжение, В | 380 |
| Длина, мм | 1700 |
| Ширина, мм | 1700 |
| Высота, мм | 1900 |
| Вес, кг | 1500 |
| Заказать | — |
