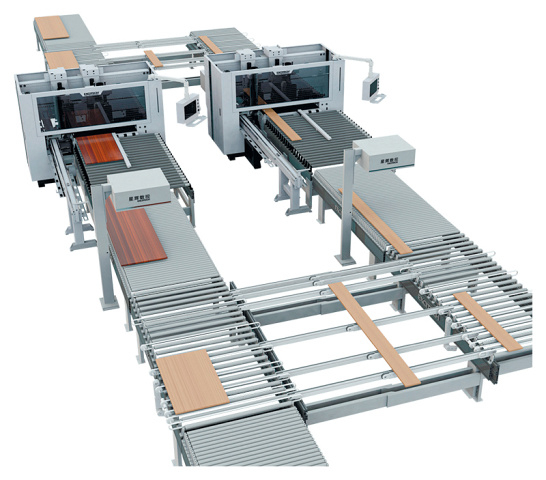

Автоматизированная сверлильно-присадочная ячейка Excitech DRILLING CELL 2 IN 1

Код товара: 107188

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

EXCITECH DRILLING CELL 2 IN 1 - это продукт реализации передовых технологий в области интеграции информационных систем и автоматизации производственных процессов, позволяющий произвести качественный скачек вперед, шаг в четвертую промышленную революцию (Индустрия 4.0).

Данная сверлильно-присадочная ячейка предназначена для изготовления деталей корпусной мебели путём сверления сквозных и глухих технологических отверстий, фрезеровки и выборки пазов в автоматическом режиме с минимизацией малоквалифицированного (механизированного) труда.

ОБЛАСТЬ ПРИМЕНЕНИЯ Excitech DRILLING CELL 2 IN 1

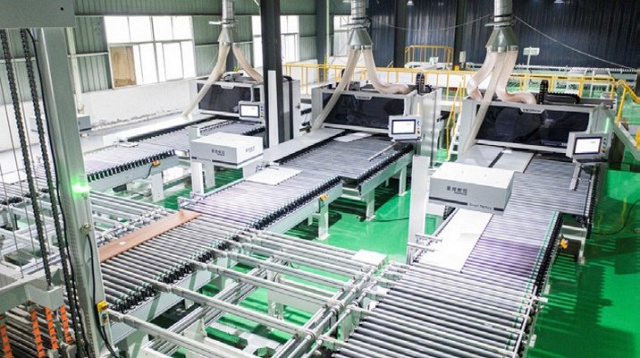

Применяется на производствах, где необходима повышенная гибкость в сочетании с высокой производительностью и автоматизацией. Ячейка не требует перенастройки на каждую деталь, все настройки станков происходят автоматически после считывания камерой информации с бирки о параметрах детали и её программе обработки. Ячейка работает в поточном режиме, без перенастроек.

Достаточно импортировать программы и осуществить подачу заготовок на входном конвейере. Конструктив данной ячейки подразумевает дальнейшую автоматизацию, исключая персонал на входе и выходе заготовок.

Полностью совместима с отечественными программными комплексами проектирования мебели:

СХЕМА ОБРАБОТКИ Excitech DRILLING CELL 2 IN 1

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Excitech DRILLING CELL 2 IN 1

	Массивная станина станка Станина станка сборная, выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6-8 мм (усиленных до 40 мм в местах сопряжений), что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. За счет большой массы станка обеспечивается отличная виброустойчивость, а это положительно сказывается на ресурсе узлов и долговечности инструмента.
	Загрузка и выгрузка деталей Деталь загружается горизонтально и перемещается автоматически по специальному роликовому столу. На выходе станка предусмотрен автоматический конвейер разгрузки. На входе в зону обработки станка деталь базируется специальным прижимом с ЧПУ, который измеряет размеры детали и сравнивает с заданными. Если деталь не соответствует заданному размеру, то она отправляется на разгрузочный конвейер без обработки, чтобы не останавливать автоматическую линию.

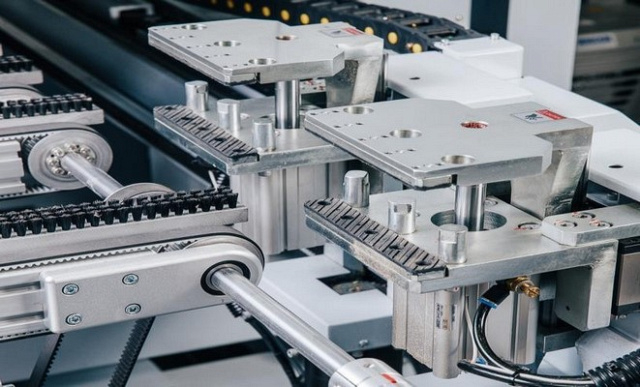

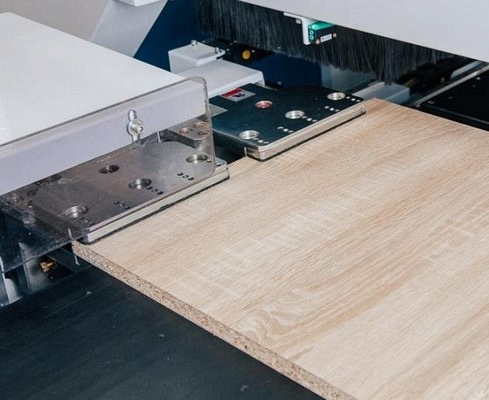

	Независимые пневматические захваты Предназначены для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки. В станке применяется два независимых захвата, управляемые в зависимости от программы оптимизации и выбранной карты присадки.

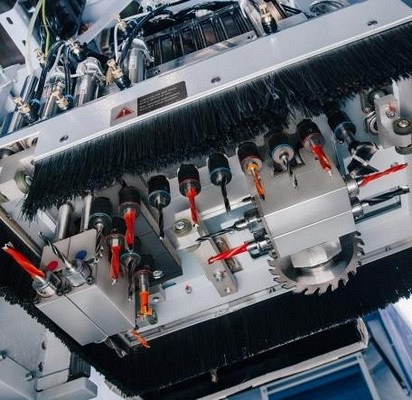

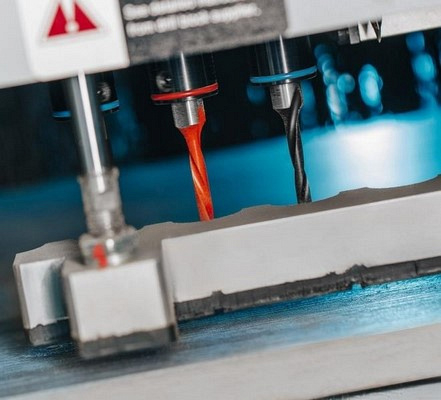

	Сверлильно-присадочные головы В основу конструкции присадочной головы положены лучшие конструктивные решения ведущего мирового производителя - компанииHSD (Италия). Верхняя присадочная группа: 2 сверлильно-присадочных головы Конфигурация каждой: Нижняя присадочная группа:

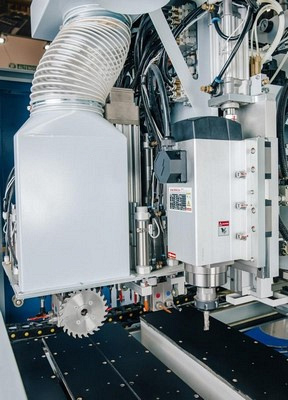

	Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять качественную обработку деталей с высокой скоростью. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.
	Система автоматических вертикальных пневматических прижимов деталей при обработке Благодаря синхронизированной системе вертикальных независимых пневматических прижимов, обрабатываемые детали надежно фиксируются в рабочей зоне станка во время цикла сверления. Это гарантирует высокую точность при сверлении в пласть, даже в случаях, если детали имеют изогнутую форму из-за внутренних напряжений в материале. При сверлении деталей в торцы, при выборке пазов, а также при фрезерных обработках, когда во время обработки происходит движении детали – используются пневматические роликовые прижимы, которые также надежно прижимают детали, при этом сохраняя возможность её перемещения.

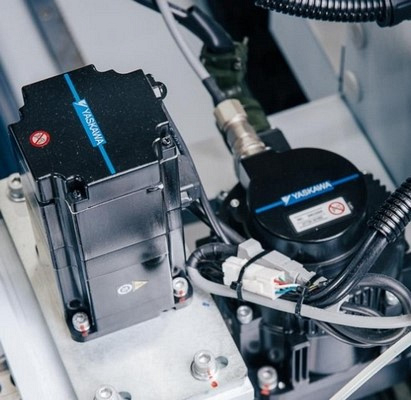

	Серводвигатели «YASKAWA» (Япония) Cпециально предназначенные для европейских производителей оборудования с более высокими эксплуатационными требованиями. С цифровым подключением посредством промышленной CAN шиныYASKAWA MECHATROLINK. Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной программой при высокой скорости перемещения до130 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Данный тип серводвигателей используется на высокоскоростных станках тяжелой серии, в том числе и на пятиосевом оборудовании.
	Система управления «weihong» + программное обеспечение 5D-CAM Система работает на ОС Windows, установленном на промышленном ПК. Простой и интуитивно понятный программный продукт, позволяющий при помощи набора команд и макросов задать обработку любой карты присадки. Программа обладает доступным графическим интерфейсом, наглядно демонстрирующим технологические карты присадок, и позволяет осуществлять импорт файлов из популярных программных комплексов по проектированию мебели. Такие как Базис-Мебельщик, К3 Мебель, bCAD. Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.
	Шкаф управления Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique) и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

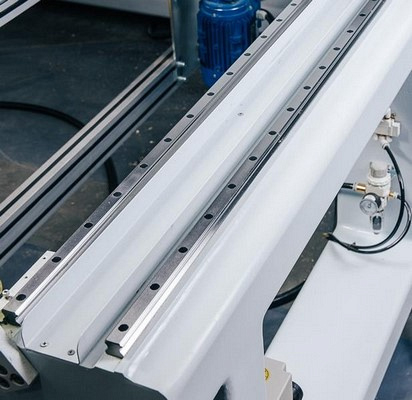

	Всокоточные линейные направляющие повышенной жесткости «THK» (Япония) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Станки EXCITECH (beaver) - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».

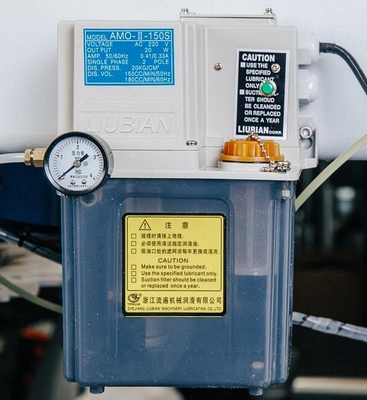

	Система защиты направляющих «THK-LACS» (Япония) в комплекте с картриджной смазкой QZ и станцией подачи смазки Контактный скребок LaCS обеспечивает усиленную защиту направляющих и подшипников по всем осям перемещения, а самосмазывающиеся лубрикаторы QZ в комплекте со станцией подачи смазки способны проработать без обслуживания весь срок службы оборудования. Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Превосходная защита от пыли, особенно в производстве мебели и деревообработке
	Высокопрецизионная шариковинтовая передача «PMI» (Тайвань) За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

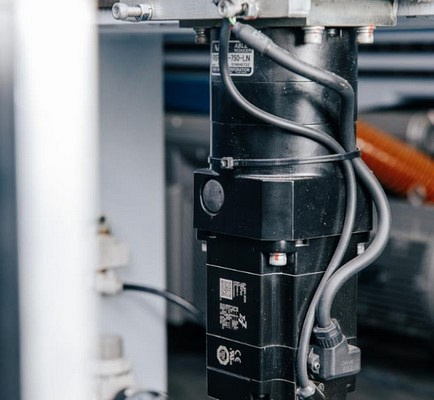

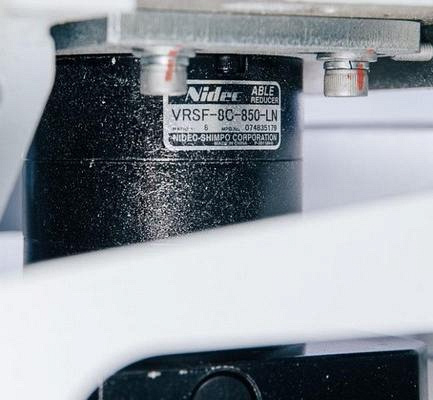

	Планетарные редукторы «shimpo-nidec» (Япония) по осям X, Y Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:
	Автоматическая система бокового прижима деталей при перемещении Серия станков EXCITECH EH (Beaver SWIFT TURBO) – это высокоточные станки, а обеспечивается высокая точность специальными системами прижимов. В частности, при перемещении детали в горизонтальной плоскости, используется программно-управляемый прижим с роликами. Данный прижим, в соответствии с установленными в программе параметрами детали, настраивается при помощи серводвигателя на требуемую ширину детали исключая любые, даже незначительные её смещения при движении вдоль рабочего стола.
	Программируемые логические контроллеры (плк) «OMRON» (Япония) Компактные промышленные контроллеры «Omron» для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станках Beaver и отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование.
	Электрокомпоненты стойки «SIEMENS» (Германия) Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Siemens.
	Защитные кабелеукладчики по осям X И Y Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

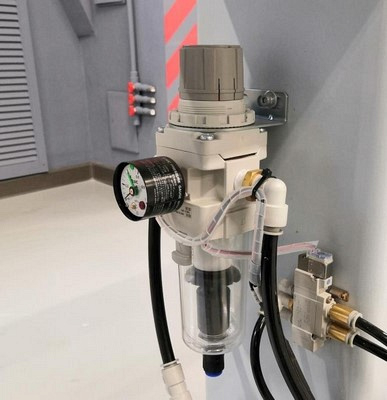

	Система подготовки сжатого воздуха Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

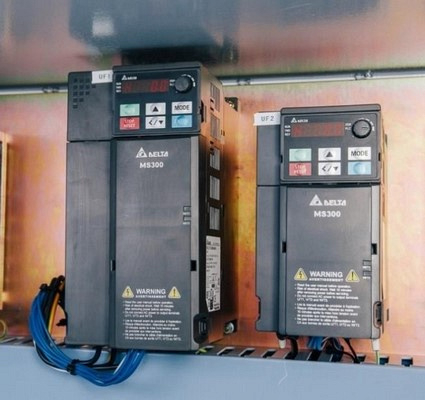

	Частотный преобразователь фирмы «DELTA» (Тайвань) Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

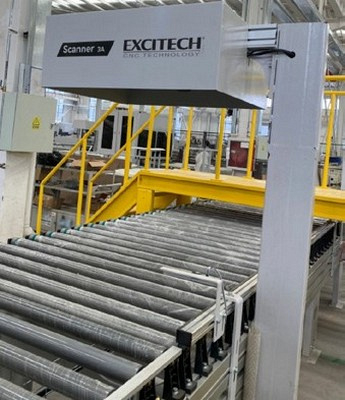

	Сканер для работы со штрих-кодами Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.
	Пульт управления Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	Встроенный ресивер с осушителем Сверлильноприсадочные станки во время цикла потребляют большое количество сжатого воздуха. Пневмосистема предприятия может давать кратковременные «просадки». При этом возникает риск недосверливания. Для исключения ошибок в станке beaver предусмотрен дополнительный ресивер, который компенсирует недостаток давления в системе.
	Гибкие кабели IGUS (Германия) Компания igus® GmbH производит детали машин из высокопрочных полимеров, которые используются в подвижном оборудовании, отличаются длительным сроком службы и не требуют частого технического обслуживания. Специальные кабели электродвигателей для использования в гибких кабель-каналах используются при высоких скоростях и ускорениях. Будучи испытанными в лаборатории igus® с миллионами циклов в энергоцепях, они обеспечивают гарантированную безопасность от отказа. Радиус изгиба до 5xd.
	Система отсоединяемых кабелей Для удобства внутрицехового перемещения и предотвращения обрыва линий все силовые кабели управления от шкафа управления к станку выполнены по системе быстросъемных разъемов.
	Промышленная воздуходувка обдува рабочего стола Встроенная воздуходувка обеспечивает постоянный обдув рабочего стола. Благодаря этому заготовка поддерживается воздушной подушкой и не контактирует с поверхностью стола. Это позволяет обрабатывать заготовки с деликатными поверхностями.

КОМПЛЕКТАЦИЯ Excitech DRILLING CELL 2 IN 1

Стандартная

Дополнительная

Аспирационная система
Роботизация

Технические характеристики Excitech DRILLING CELL 2 IN 1

Характеристика	Значение
Максимальная частота вращения, об/мин	18 000
Количество вертикальных шпинделей (сверху), шт.	48
Количество вертикальных шпинделей (снизу), шт.	18
Количество горизонтальных шпинделей, шт.	32
Частота вращения шпинделей сверлильных групп, об/мин	4500
Макс. длина инструмента, мм	70
Расстояние между сверлами, мм	32
Макс. диаметр инструмента, мм	35
Мощность шпинделя (верх/низ), кВт	5,5 / 3,5
Максимальная скорость перемещения по осям X / Y / Z, м/мин	130 / 80 / 30
Толщина заготовки, мин./макс., мм	10 / 50
Длина заготовки, мин./макс., мм	200 / 2440
Ширина заготовки, мин./макс. , мм	80 / 1200
Тип цанги (верх / низ)	ER32 / ER20
Макс. посадочный диаметр инструмента (верх / низ), мм	20 / 16
Давление в пневмосистеме, МПa	0,7
Потребление сжатого воздуха, л/мин	2000
Диаметр воздуховодов, мм	150 x 6
Скорость воздушного потока, м/с	25
Напряжение, В	380
Частота, Гц	50
Полная мощность, кВА	41,1
Длина, мм	23 300
Ширина, мм	7200
Высота, мм	2500

Напряжение, В 380
Модель EXCITECH DRILLING CELL 2 IN 1
Type Автоматизированная сверлильно-присадочная ячейка
