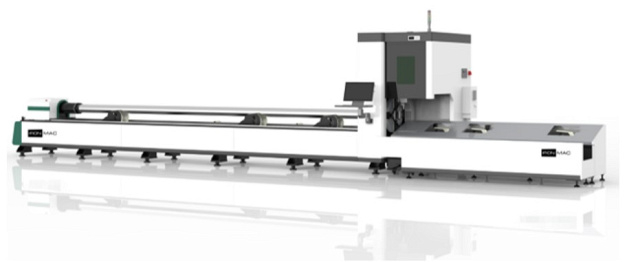

Автоматизированный комплекс лазерной резки труб IRONMAC T6-230-3D
(голосов 0)
Артикул: 9938916t6_230_3d Код товара: 105340
Под заказ
Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 15 - 230 мм, профильных 15 - 230 мм. Длина обработки до 6300 мм. Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.
Область применения IRONMAC T6-230-3D
Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д. Получаемые изделия
Конструктивные особенности IRONMAC T6-230-3D
 |
Надежная конструкция Установка оснащена стандартным зажимным патроном и люнетом с пневмоприводом. 2 поддерживающих ролика для труб предотвращает провисание и деформацию трубы, повышает точность резки и продлевает срок службы патрон. Приемное устройство длиной 3 м для поддержки труб на выходе. |
 |

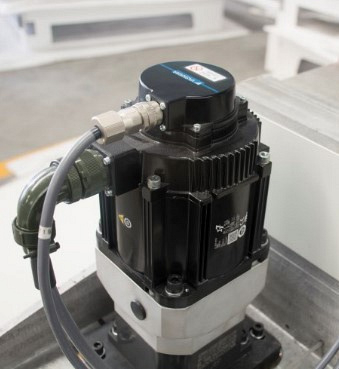

Серводвигатели INOVANCE / YASKAWA (Япония) Имеет множество функций, включая автоматическую настройку, управление положением/скоростью, внутренние последовательности позиционирования и т. д. |
 |
Редукторы MOTOLI (Франция) Высокая точность и износостойкость. |
 |
Линейные направляющие Известный бренд T-WIN, высокая точность. |
 |
Прецизионная зубчатая рейка Известный бренд T-WIN, обеспечивает высокую скорость перемещения. |
 |
Пневматические компоненты SMC (Япония) Высокоэффективная экономия газа. |
 |

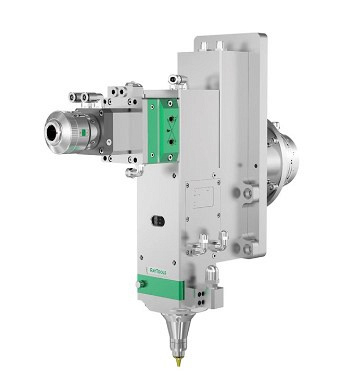

Швейцарская лазерная головка Raytools (с автофокусом) Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114 ≤ 6кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. Устройство GF 403 позволяет осуществлять резку в 3D. |
 |
Источник лазерного излучения Raycus (Китай) / IPG (Россия) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны. |
 |
Система управления Tube Pro 5000A Стандартная, проверенная временем система управления позволяющая осуществлять резку в 3D. |
 |
Водяной чиллер TONGFEI / HANLI / S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие. |
 |

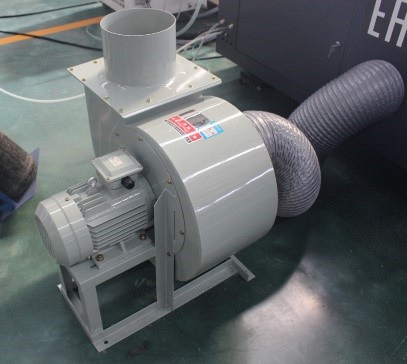

Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции. |
Комплектация IRONMAC T6-230-3D
- Приемный стол 3000 мм
- Зажимной патрон (пневматический)
- Люнет (пневматический)
- Резонатор Raycus - 3000 Вт
- Режущая лазерная головка Raytools ВМ110+GF403 с автофокусом
- Серводвигатели по осям X,Y,Z,W1,W2 INOVANCE / YASKAWA (Япония)
- Система ЧПУ (CAD-CAM ПО) Tube Pro 5000A
- Привод X,Y Рейка-шестерня T-WIN (Тайвань)
- Привод Z прецизионная ШВП
- Высокоточные линейные направляющие T-WIN (Тайвань)
- Электрические элементы Schneider (Франция)
- Пневматические элементы AirTac (Тайвань)/ SMC (Япония)
- Чиллер охлаждения
- Система вентиляции
- Емкостной датчик высоты
- Беспроводное дистанционное управление
- Автоматическая система смазки
- Стартовый комплект ЗИП
Технические характеристики IRONMAC T6-230-3D
| Характеристика | Значение |
|---|---|
| Модуль для резки труб | + |
| Сменные паллеты | - |
| Кабинетная защита | - |
| Обрабатываемый металл | тонкий / толстый |
| Толщина металла, мм | 15 |
| Система ЧПУ | FSCUT |
| Рабочая зона (Х x Y), мм | 6300 x 230 |
| Перемещение по осям X / Y / Z, мм | 6300 x 230 x - |
| Мощность излучения резонатора, Вт | 3000 |
| Точность геометрического размещения осей X / Y, мм | ≤ 0,05 |
| Макс. скорость портала, м/мин | 120 |
| Точность позиционирования, мкм/м | ≤ 0,05 |
| Точность репозиционирования, мм/м | 0,05 |
| Ускорение осей X / Y, G | 1,5 |
| Ширина реза, мм | 0,1 - 0,5 |
| Макс. нагрузка на стол, кг | 300 |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | - |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Общая мощность, кВт | 27,5 |
| Длина, мм | 11 700 |
| Ширина, мм | 2300 |
| Высота, мм | 2650 |
| Вес, кг | 3700 |
