Автоматизированный комплекс лазерной резки YAWEI SMD HLE 3015

0.0 (голосов 0)

Артикул: 9437241hle_3015_2 Код товара: 105909

Под заказ

Производитель: Yawei (Китай)

ВАШИ ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

Больше 1 500 единиц оборудования в наличии.
Склад в Московской области (г. Ступино)
Склад в Тверской области (г. Кимры)
ПНР и обучение персонала.
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Оплата и доставка

Автоматизированные комплексы лазерной резки YAWEI SMD HLE предназначены для чистовой резки плоских листов металла (из чёрных и нержавеющих сталей, цветного металла). Оборудование может встраиваться в автоматические линии раскроя и использоваться для созданияавтоматизированных участков раскроя*, от которых зависит дальнейшая доработка деталей. В конструкции оборудования используются комплектующие немецкого производителя Beckhoff (система ЧПУ, сервоприводы, контроллеры), которые обеспечивают стабильную и производительную работу станка. В базовой комплектации поставляется автоматический сменный стол икабинетная защита*. Автоматизированные комплексы лазерной резки YAWEI SMD HLE применяются во многих промышленных сферах: * Оборудование обеспечивает полностью автоматический раскрой металла и позволяет минимизировать человеческий фактор, исключить брак и производственные простои. * Обеспечивает максимальную безопасность операций.

Область применения YAWEI SMD HLE 3015

Автоматизированные комплексы лазерной резки YAWEI SMD HLE применяются во многих промышленных сферах: Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Схемы обработки YAWEI SMD HLE 3015

Конструктивные особенности YAWEI SMD HLE 3015

	Усиленная конструкция стола

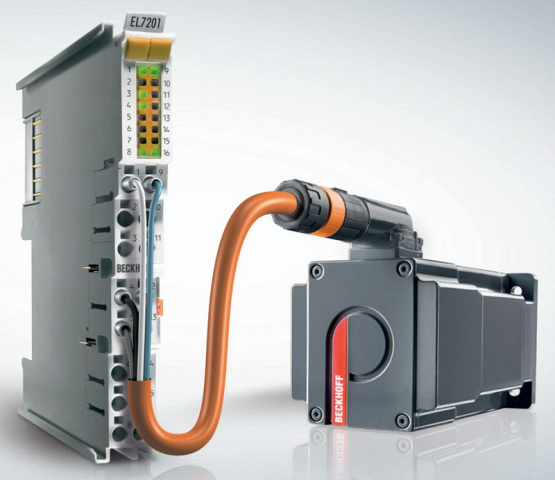

	Привод портальной системы Beckoff (Германия) Данные приводы массово используются на станках различного назначения, лишены «детских» болезней и, соответственно, обеспечивают стабильность работы портальной системы.
	Редукторы Stober (Германия) Безлюфтовые редукторы Stober основаны на принципе двухуровневой червячной передачи. Две червячных передачи в редукторе имеют разноосный ход. Благодаря осевому смещению червяка, зазор сводится к минимуму, что в несколько раз сокращает износ и увеличивает долговечность работы передачи. Это позволяет избежать применения дорогостоящих линейных приводов и одновременно получить высокие показатели скоростей и ускорений «на механике».
	Системы передвижения (шестерня - рейка) Stober (Германия) Зубчатые рейки Stober хорошо зарекомендовали себя при использовании в различных видах общепромышленного и станочного оборудования. Имеют повышенный ресурс по сравнению с тайваньскими аналогами.
	Направляющие THK (Япония) Компания THK одной из первых начала развивать линейные направляющие, сегодня выступает мировым лидером среди производителей линейных направляющих. Работа линейных направляющих THK основана на движении качения. Они характеризуются высокой точностью, высокой жёсткостью, долгим сроком службы и большой скоростью.
	Система автоматической смазки Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка — это эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют стабильность процесса. На выбор конструкцию можно оснастить: Precitec Lightcutter - от 3 до 4 кВт;Precitec Procutter - от 4 кВт и выше. Также есть возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спец.сопел).

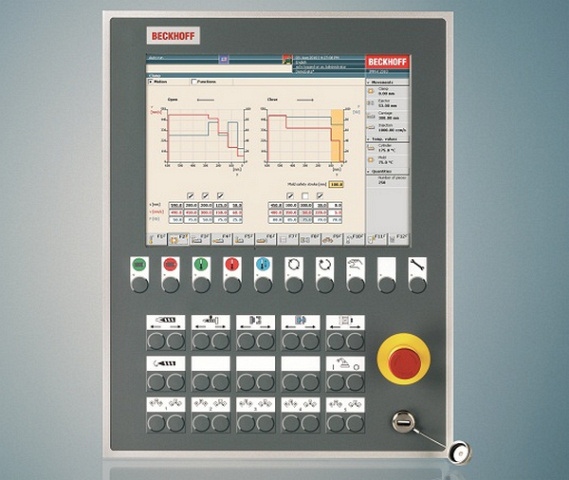

	Стойка ЧПУ Beckoff (Германия) При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
	Источники лазерного излучения IPG (Германия) Источники лазерного излучения IPG (Германия) Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих странах Европы, Азии и США. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности. Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

Комплектация YAWEI SMD HLE 3015

	Рабочая зона 3000 х 1500 мм * HLE 30154000 х 2000 мм - HLE 40206000 х 2000 мм - HLE 6020
	Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
	Стойка ЧПУ Beckhoff (Германия) При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
	Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.

	Автоматическая газовая консоль SMC (Япония) (Опция)
	Компрессор Ziqi GA-11A-13 (Китай) (Опция)
	Компрессор Atlas G11-13 (Бельгия) (Опция)
	Фильтровентиляционная установка Shengyue / Donaldson (Опция)
	Конвейер (Опция) Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
	Защитный барьер (зона безопасности) (Опция) Организация зоны безопасности вокруг установки с помощью световой сигнализации.
	Замена резонатора IPG серия YRL на серию YRS (Опция)
	Обшивка станины медью (Опция) Для предотвращения тепловых деформаций станины.

Технические характеристики YAWEI SMD HLE 3015

Характеристика	Значение
Модуль для резки труб	-
Сменные паллеты	+
Кабинетная защита	+
Обрабатываемый металл	толстый
Толщина металла, мм	100
Система ЧПУ	Beckhoff
Рабочая зона (Х x Y), мм	3000 x 1500
Перемещение по осям X / Y / Z, мм	3040 x 1520 x 240
Мощность излучения резонатора, Вт	2000 - 30 000
Макс. скорость портала, м/мин	170 - 180
Точность позиционирования, мкм/м	± 0,02
Точность репозиционирования, мм/м	± 0,02
Ускорение осей X / Y, G	2
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	Согласно возможностям резонатора
Мин. задаваемое перемещение, мм	0,001
Сечение направляющих, мм	35
Макс. нагрузка на стол, кг	1100
Передача по осям X / Y	Шестерня-рейка Stober (Германия)
Поддерживаемое программное обеспечение	CNCKAD
Экран	23″ ЖК
Смазка	Автосмазка
Фаза	3
Напряжение, В	380
Частота, Гц	50
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Общая мощность, кВт	31 - 100
Передача по оси Z	Шарико-винтовая пара
Ускорение оси Z, G	2 (обеспечение режима FLY-CUT)
Длина, мм	9000
Ширина, мм	4800
Высота, мм	2300
Вес, кг	8000
