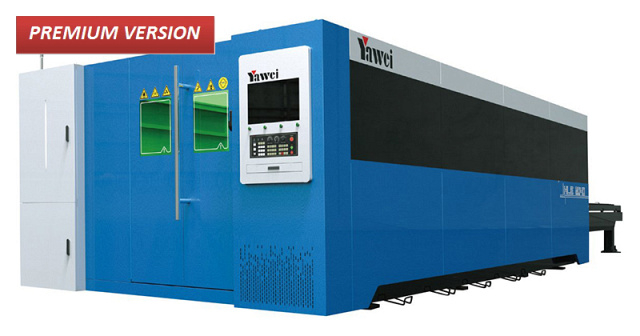

Автоматизированный комплекс лазерной резки YAWEI SMD HLE 4020

Yawei (Китай)
Код товара: 105910
Под заказ Цена товара указана по состоянию на: 17.03.2026
Актуальную информацию по стоимости и срокам поставки уточняйте у специалистов компании.
По запросу
Окупаемость: от 0 заказов Ориентировочный расчет, при 24/7 загрузке станка.
Купить в 1 клик
Автоматизированный комплекс лазерной резки YAWEI SMD HLE 4020
Автоматизированный комплекс лазерной резки YAWEI SMD HLE 4020
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Доставка Доставка осуществляется транспортной компанией. Сроки указаны ориентировочно и не учитывают выходные и праздничные дни.
Отгрузка: 26.07.2026
Доставка до: 31.07.2026
Самовывоз Самовывоз со склада поставщика, только по предварительному согласованию. Уточняйте наличие перед приездом.
Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е
Гарантия Гарантия на новое оборудование от 12 до 36 месяцев
Сервис Сервисное обслуживание и техническая поддержка осуществляется на всей территории РФ
ПНР Пуско-наладочные работы осуществляются по дополнительному соглашению и не включены в стоимость оборудования
Нужна помощь?
8 812 448 13 14
sales@dvt-spb.ru

Автоматизированные комплексы лазерной резки YAWEI SMD HLE предназначены для чистовой резки плоских листов металла (из чёрных и нержавеющих сталей, цветного металла). Оборудование может встраиваться в автоматические линии раскроя и использоваться для созданияавтоматизированных участков раскроя*, от которых зависит дальнейшая доработка деталей. В конструкции оборудования используются комплектующие немецкого производителя Beckhoff (система ЧПУ, сервоприводы, контроллеры), которые обеспечивают стабильную и производительную работу станка. В базовой комплектации поставляется автоматический сменный стол икабинетная защита*. Автоматизированные комплексы лазерной резки YAWEI SMD HLE применяются во многих промышленных сферах: * Оборудование обеспечивает полностью автоматический раскрой металла и позволяет минимизировать человеческий фактор, исключить брак и производственные простои. * Обеспечивает максимальную безопасность операций.

Область применения YAWEI SMD HLE 4020

Автоматизированные комплексы лазерной резки YAWEI SMD HLE применяются во многих промышленных сферах: Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Схемы обработки YAWEI SMD HLE 4020

Конструктивные особенности YAWEI SMD HLE 4020

Усиленная конструкция стола

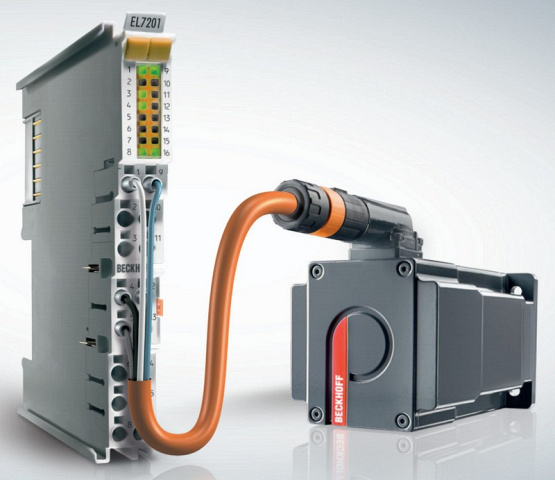

Привод портальной системы Beckoff (Германия)
Данные приводы массово используются на станках различного назначения, лишены «детских» болезней и, соответственно, обеспечивают стабильность работы портальной системы.
Редукторы Stober (Германия)
Безлюфтовые редукторы Stober основаны на принципе двухуровневой червячной передачи. Две червячных передачи в редукторе имеют разноосный ход.
Благодаря осевому смещению червяка, зазор сводится к минимуму, что в несколько раз сокращает износ и увеличивает долговечность работы передачи.
Это позволяет избежать применения дорогостоящих линейных приводов и одновременно получить высокие показатели скоростей и ускорений «на механике».
Системы передвижения (шестерня - рейка) Stober (Германия)
Зубчатые рейки Stober хорошо зарекомендовали себя при использовании в различных видах общепромышленного и станочного оборудования. Имеют повышенный ресурс по сравнению с тайваньскими аналогами.
Направляющие THK (Япония)
Компания THK одной из первых начала развивать линейные направляющие, сегодня выступает мировым лидером среди производителей линейных направляющих.
Работа линейных направляющих THK основана на движении качения. Они характеризуются высокой точностью, высокой жёсткостью, долгим сроком службы и большой скоростью.
Система автоматической смазки
Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.

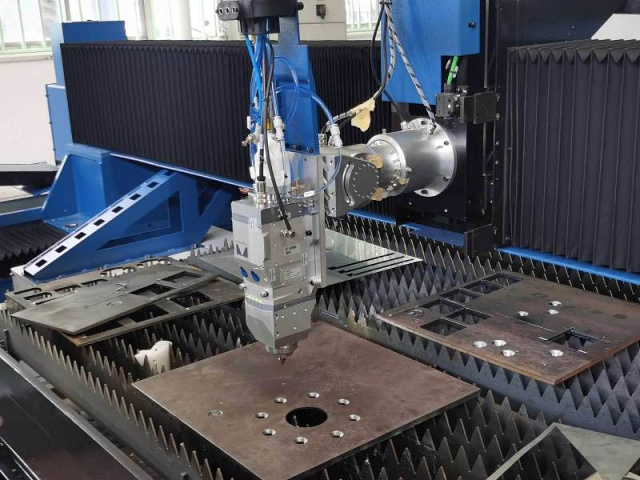

Режущая голова Precitec (Германия)
Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка — это эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют стабильность процесса.
На выбор конструкцию можно оснастить:
Precitec Lightcutter - от 3 до 4 кВт;Precitec Procutter - от 4 кВт и выше.
Также есть возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спец.сопел).

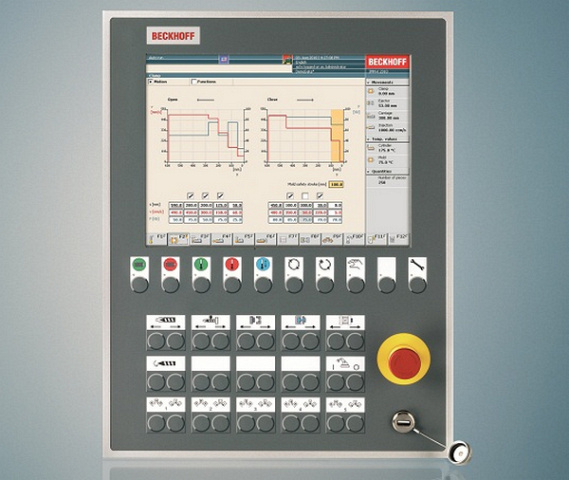

Стойка ЧПУ Beckoff (Германия)
При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
Источники лазерного излучения IPG (Германия)
Источники лазерного излучения IPG (Германия)
Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии.
Она включает дочерние компании во многих странах Европы, Азии и США. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.
Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

Комплектация YAWEI SMD HLE 4020

Рабочая зона 3000 х 1500 мм
* HLE 30154000 х 2000 мм - HLE 40206000 х 2000 мм - HLE 6020
Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт)
Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера.
Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
Режущая голова Precitec (Германия)
Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными!
Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
Стойка ЧПУ Beckhoff (Германия)
При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
Программное обеспечение Metalix CNCKAD
CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы.
Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.
CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.
Автоматическая газовая консоль SMC (Япония) (Опция)
Компрессор Ziqi GA-11A-13 (Китай) (Опция)
Компрессор Atlas G11-13 (Бельгия) (Опция)
Фильтровентиляционная установка Shengyue / Donaldson (Опция)
Конвейер (Опция)
Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
Защитный барьер (зона безопасности) (Опция)
Организация зоны безопасности вокруг установки с помощью световой сигнализации.
Замена резонатора IPG серия YRL на серию YRS (Опция)
Обшивка станины медью (Опция)
Для предотвращения тепловых деформаций станины.

Технические характеристики YAWEI SMD HLE 4020

Характеристика Значение
Модуль для резки труб -
Сменные паллеты +
Кабинетная защита +
Обрабатываемый металл толстый
Толщина металла, мм 100
Система ЧПУ Beckhoff
Рабочая зона (Х x Y), мм 4000 x 2000
Перемещение по осям X / Y / Z, мм 3040 x 1520 x 240
Мощность излучения резонатора, Вт 2000 - 30 000
Макс. скорость портала, м/мин 170 - 180
Точность позиционирования, мкм/м ± 0,02
Точность репозиционирования, мм/м ± 0,02
Ускорение осей X / Y, G 2
Ширина реза, мм 0,1 - 0,5
Шероховатость в зоне реза, мкм Ra 3,2 - 25,4
Режущая способность, мм Согласно возможностям резонатора
Мин. задаваемое перемещение, мм 0,001
Сечение направляющих, мм 35
Макс. нагрузка на стол, кг 1800
Передача по осям X / Y Шестерня-рейка Stober (Германия)
Поддерживаемое программное обеспечение CNCKAD
Экран 23″ ЖК
Смазка Автосмазка
Фаза 3
Напряжение, В 380
Частота, Гц 50
Класс защиты IP54
Вид охлаждения Водяной чиллер
Длина волны лазерного излучения, нм 1070
Общая мощность, кВт 31 - 100
Передача по оси Z Шарико-винтовая пара
Ускорение оси Z, G 2 (обеспечение режима FLY-CUT)
Длина, мм 11 500
Ширина, мм 5000
Высота, мм 2300
Вес, кг 10 000
