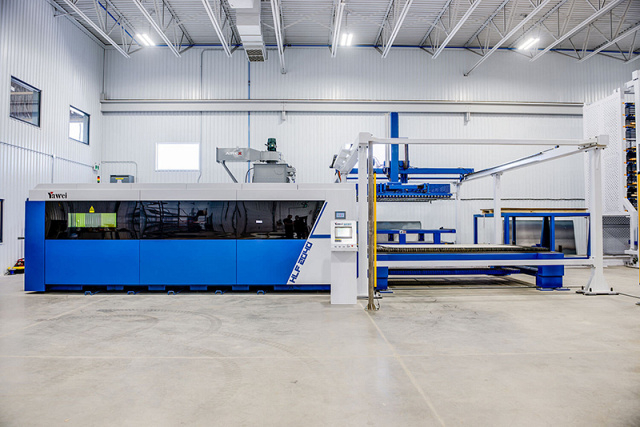

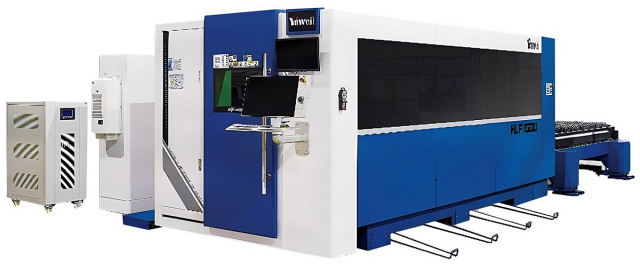

Автоматизированный комплекс лазерной резки YAWEI SMD HLF 4020

Автоматизированные комплексы лазерной резки YAWEI SMD HLF предназначены длявысокоскоростной*чистовой резки листового проката из черных, нержавеющих сплавов и цветных металлов в многосменном режиме (3 смены). Модель HLF - флагман из премиум-линейки лазеров YAWEI. В его конструкции используются надежные комплектующие Siemens (Германия). В базе со станком поставляется автоматический сменный стол* с гидроподъемом и кабинетная защита Автоматизированные комплексы лазерной резки YAWEI SMD HLF имеют широкую сферу применения. Используются в следующих промышленных сферах: * В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора. Скорость перемещений до 170 - 180 м/мин, ускорение - до 2,5 G. * Автоматический сменный рабочий стол обеспечивают удвоенную производительность.

Область применения YAWEI SMD HLF 4020

Автоматизированные комплексы лазерной резки YAWEI SMD HLF имеют широкую сферу применения. Используются в следующих промышленных сферах: Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Схемы обработки YAWEI SMD HLF 4020

Конструктивные особенности YAWEI SMD HLF 4020

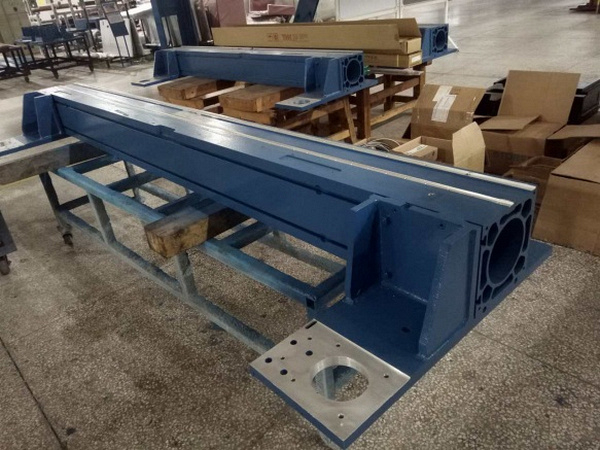

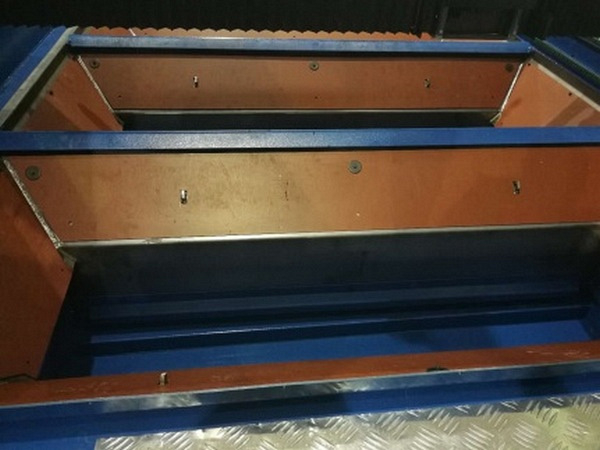

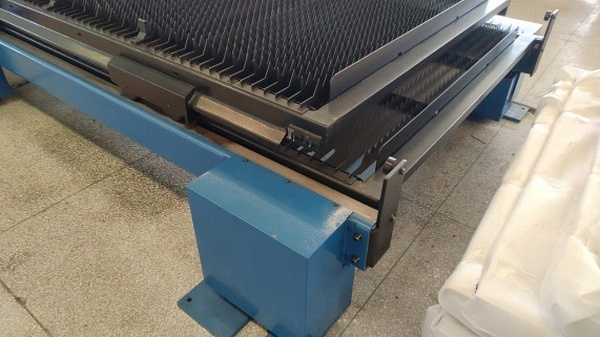

	Конструкция стола и портала
	Зубчатая косозубая рейка и редукторы WITTENSTEIN/Alpha Одним из наиболее продвинутых решений для систем линейных перемещений является комплект WITTENSTEIN/Alpha. Он состоит зубчатой косозубой рейки и редуктора WITTENSTEIN/Alpha с установленной на нем шестерней. Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа. Отличительные особенности:
	Профильные направляющие ТНК (Германия) Компания THK была основана в 1971 г. в Японии и в настоящий момент является одним из мировых лидеров в области производства систем направляющих для линейного перемещения, имея представительства в Азии, Америке, Европе. Линейные направляющие ТНК используются в области машиностроения, медицинской техники и электронной индустрии.
	Сервоприводы SIEMENS (Германия) Сервоприводы Siemens это универсальное решение задач общего назначения. Архитектура сервопривода выполнена согласно концепции Plug&Play, которая обеспечивает простой монтаж, легкую настройку и быстрый ввод в эксплуатацию. Приводы обладают всеми «стандартными» для современных сервоприводов функциями: автоматическая настройка системы управления в режиме реального времени, авто определение подключенного двигателя, подавление вибраций и колебаний, и др. Помимо стандартных функций, также имеются в своем составе функции шагового позиционирования, внутреннего позиционирования, а также режимы регулирования скорости и момента. Такие функции упрощают ввод в эксплуатацию сервосистем и расширяют сферу их применения.
	Редукторы WITTENSTEIN/Alpha (Германия) Высокоточные редукторы WITTENSTEIN/Alpha с малым угловым люфтом и высокой плавностью хода (≤1 угл.мин.) обеспечивают более высокую передачу мощности. Отличительные особенности:
	Режущая лазерная голова Precitec (Германия), с автофокусом Новое поколение режущих голов с автофокусировкой Precitec, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
	Источник лазерного излучения Raycus (Китай) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
	Водяной чиллер TONGFEI/HANLI/S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.
	Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.
	Системы ЧПУ SIEMENS SINUMERIK Максимальная производительность приобретает для машиностроительных предприятий и операторов все большее значение. В этой связи крайне важно обеспечить оптимальное сочетание решений автоматизации с ЧПУ и сложных технологий, а также эффективную интеграцию цифровых решений. SINUMERIK объединяет автоматизацию, технологические и цифровые возможности в уникальные решения, способствуя повышению уровня производительности. Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.
	CncKad – мощный универсальный САПР CncKad – мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Siemens, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т.к. в данную систему уже включены соответствующие постпроцессоры.

Комплектация YAWEI SMD HLF 4020

Стандартная

Дополнительная

	Система погрузки-выгрузки листа Предназначена для автоматической погрузки-выгрузки листового материала на сменную паллету станок. Грузоподъемность листов: толщиной до 6/12/20 мм.
	Фильтровентиляционная установка Shengyue (Welldone)/Donaldson
	Автоматическая газовая консоль SMC (Япония)/Lanny (Германия) (опция) На 4 газа: кислород, азот (или воздух), аргон. Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.
	Автоматическая конвейерная линия Для транспортировки падающих деталей из зоны резки.

Технические характеристики YAWEI SMD HLF 4020

• Макс. толщина реза, мм 100
• Рабочая зона, мм 4000 x 2000
• ЧПУ Siemens
• Резка труб -
• Кабинетная защита Есть
• Мощность, кВт 31 - 100
• Масса, кг 12 000
• Модель HLF 4020
• Type Автоматизированный комплекс лазерной резки
• Вид охлаждения Водяной чиллер
