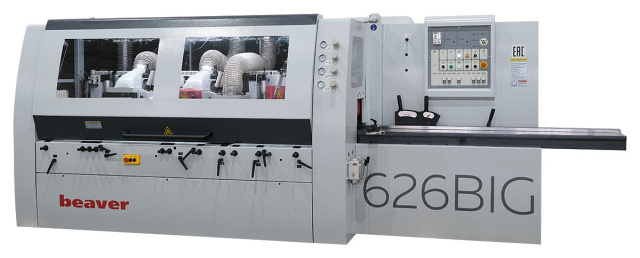

Четырехсторонний станок Beaver 626 BIG
(голосов 0)
Артикул: 8666625_big Код товара: 106803
На складе: 2 шт.
Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы. Специально разработан для обработки бруса максимальным сечением 260 х 230. Профильные работы могут выполняться боковыми, верхним и нижним шпинделями. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
Область применения Beaver 626 BIG
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Получаемые изделия
Схемы обработки Beaver 626 BIG
 |
Профильная обработка заготовок |
 |
Четырехсторонняя обработка за один проход |
 |
Плоскостная обработка заготовок |
Конструктивные особенности Beaver 626 BIG
 |

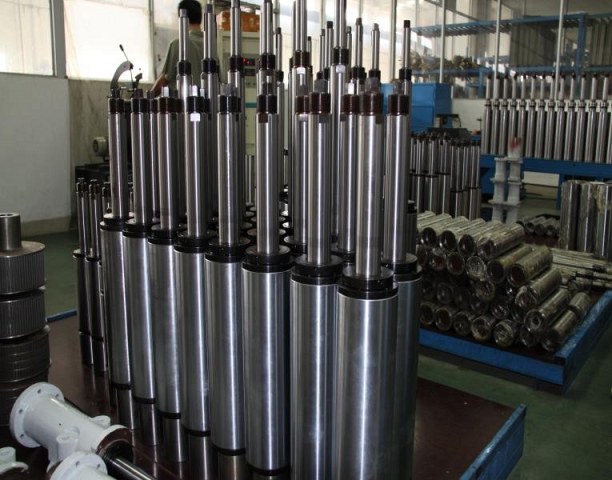

Шпиндели Высокоточные, динамически сбалансированные шпиндели диаметром 50 мм. Изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов. |
 |
Подшипники NACHI Шпиндели собраны на базе точных подшипников известной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками. |
 |

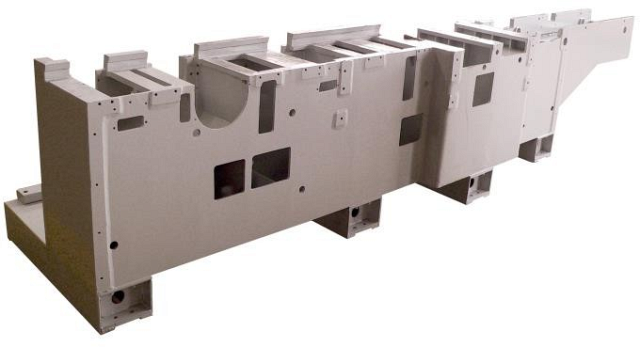

Станина На всех четырехсторонних станках Beaver используется самый современный – комбинированный тип станины. Сама станина сварная, коробчатой формы, которая обрабатывается на Японских металлообратывающих центрах с ЧПУ. Шпиндельные узлы, основной и подающие стол, редукторы и другие узлы, гасящие вибрацию изготовлены при помощи литья. |
 |

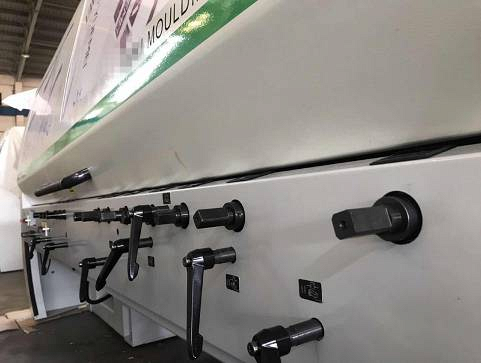

Панель управления Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм. |
 |

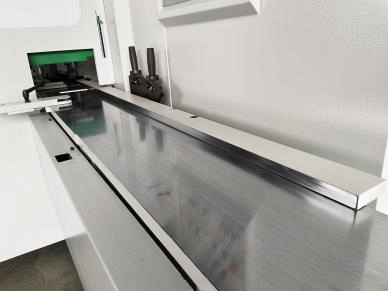

Хромированный стол Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи. |
 |

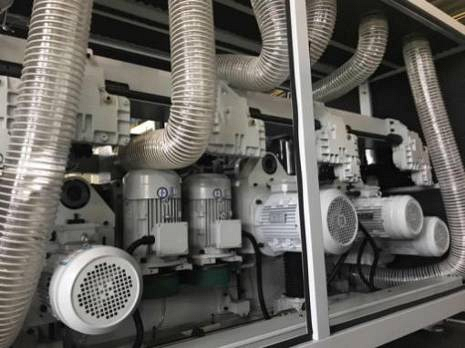

Двигатели 11 кВт Мощность каждого двигателя привода шпинделей 11 кВт позволяют профилировать брус естественной влажности. |
 |

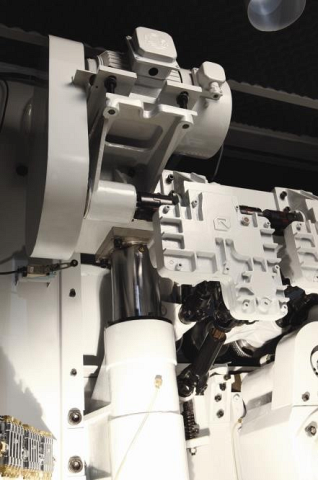

Контропоры Гидрозажимные контропоры на 5 и 6 горизонтальных шпинделях позволяют устанавливать на станок тяжелый инструмент для профилирования бруса естевственной влажности. |
 |

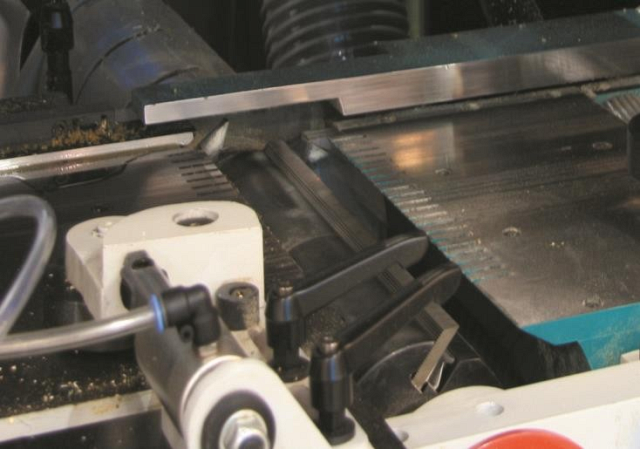

Боковая линейка На первый горизонтальный шпиндель устанавливается пазовая фреза и специальная линейка. Это позволяет формировать на заготовке сразу две базовых поверхности, что значительно повышает точность и качество обработки. Также благодаря этому можно убирать легкую кривизну заготовок, получая изделие точной геометрической формы. |
 |

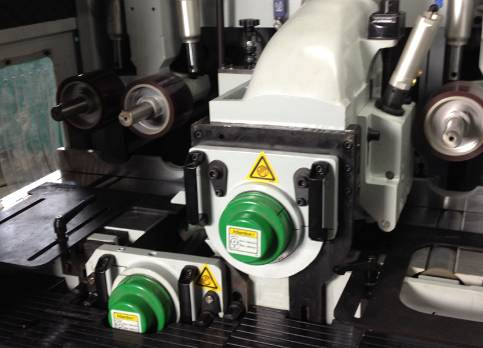

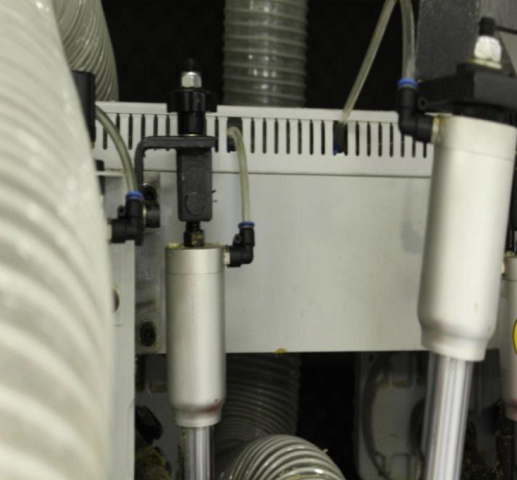

Боковые пневмоприжимы Боковые прижимы, установленные напротив правого вертикального шпинделя с пневматической регулировкой. Позволяют надежно прижимать заготовки любых сечений, исключая возможность смещения и получения брака. |
 |

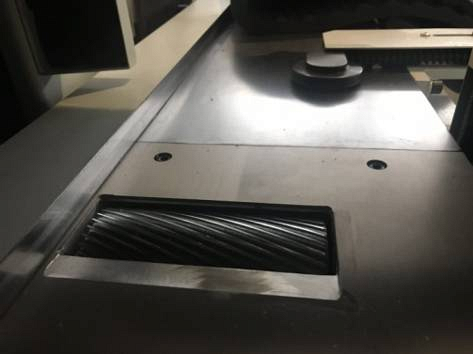

Приводной спиральный ролик в столе Широкий приводной спиральный ролик в столе. На станке можно протягивать и обрабатывать заготовки естественной влажности, расширяя производственные возможности станка. |
 |

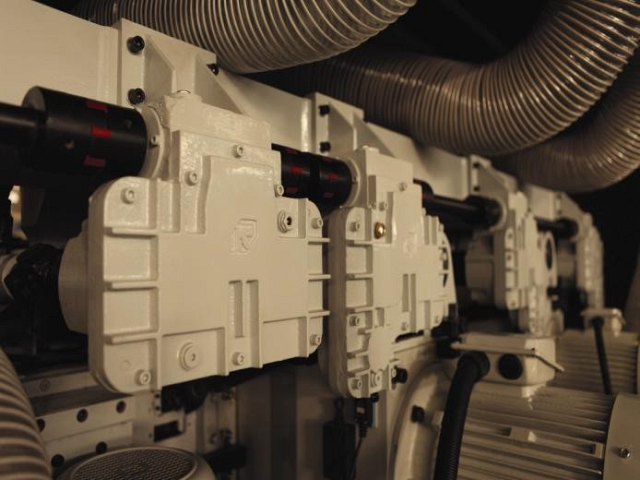

Редукторы Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок. |
 |
Система подачи Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок. |
 |
Прижимная балка Прижимная балка станка изготовлена из массивного профиля, к которому крепятся верхние агрегаты системы подачи заготовок. Подобная конструкция предусматривает стабильную работу и надежность даже при больших нагрузках. |
 |

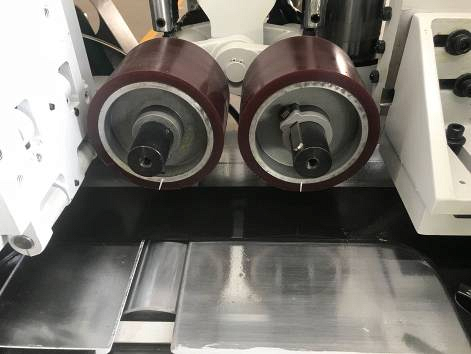

Полиуретановые ролики На выходе заготовку протаскивают полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные, гладкие ролики – 3 шт. Обеспечивается высокое качество обработанной поверхности. |
|
Направляющие опоры ОПИСАНИЕ |
 |
Направляющие опоры Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка увеличенного сечения. Благодаря мощной конструкции на станке возможно обработать массивные заготовки на протяжении всей смены и более. |
 |
Прижимные плиты Прижимные плиты перед верхними шпинделями выполнены с пневматической регулировкой для обеспечения максимальной стабильности прижима массивных заготовок. |
 |

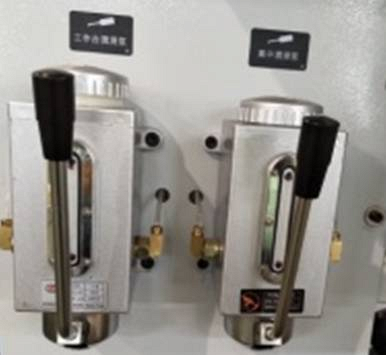

Система смазки Централизованная система смазки позволяет дистанционно осуществлять смазку узлов станка с помощью ручного насоса. При этом снижается время, затрачиваемое на обслуживание станка. Имеется отдельная система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи. |
 |

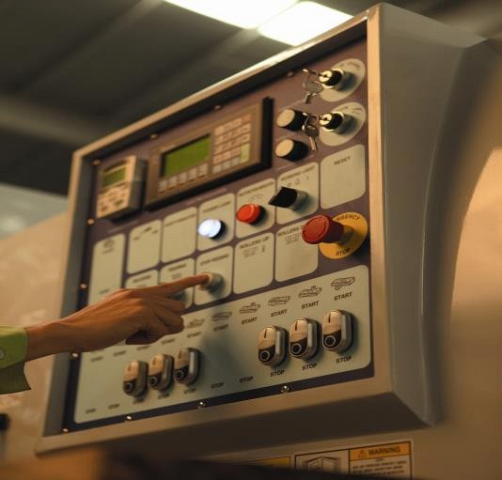

Пульт управления Эргономичный и удобный пульт управления, можно дистанционно управлять настройками станка. |
 |
Электрокомпаненты ведущих мировых производителей ABB, SIEMENS, SCHNEIDER Инвертор на системе подачи с уменьшенным минимальным значением скорости и диапазоном скоростей 4 - 20 м/мин. Позволяет плавно настроить скорость подачи крупных заготовок бруса. |
 |
Пильный узел Возможность установки дисковых пил на последний нижний шпиндель |
Комплектация Beaver 626 BIG
 |
Заточное оборудование IRONMAC-250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей, применяемых на четырехсторонних станках |
 |
Рукавный фильтр внутрицеховой FPC-12500K EcoWood (Турция) Минимально Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. |
 |
Рукавный фильтр наружный KP-20, KP-30, KP-40, KP-50 EcoWood (Турция) Оптимально Рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли и стружки в центральных системах аспирации. Фильтр устанавливается внутри или снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. |
Технические характеристики Beaver 626 BIG
| Характеристика | Значение |
|---|---|
| ЦЕНА | 7 079 527 ₽ |
| ЦЕНА ПО АКЦИИ | 6 119 130 ₽ |
| Количество шпинделей, шт. | 6 |
| Макс. сечение заготовки, мм | 260 x 230 |
| Скорость подачи, м/мин | 4 - 20 |
| Диаметр шпинделей, мм | 50 |
| Частота вращения шпинделей, об/мин | 6000 |
| Прижимные плиты с пневматической регулировкой перед верхними шпинделями, шт | 2 |
| Производимые изделия | столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | на шпинделях №5 и 6 |
| Возможность установки пил | есть |
| Шпиндель №1, кВт | 11 (1-го нижнего) |
| Шпиндель №2, кВт | 11 (правого) |
| Шпиндель №3, кВт | 11 (левого) |
| Шпиндель №4, кВт | 11 (1-го верхнего) |
| Шпиндель №5, кВт | 11 (2-го верхнего) |
| Шпиндель №6, кВт | 11 (2-го нижнего) |
| Мощность двигателя подачи, кВт | 7,5 |
| Мощность двигателя подъема траверсы, кВт | 1,1 |
| Общая установленная мощность, кВт | 74,6 |
| Диаметр патрубков стружкоприемников, мм | 150 |
| Шпиндель №1, мм | 110 - 145 (1-го нижнего) |
| Шпиндель №2, мм | 125 - 200 (правого) |
| Шпиндель №3, мм | 125 - 200 (левого) |
| Шпиндель №4, мм | 110 - 200 (1-го верхнего) |
| Шпиндель №5, мм | 110 - 200 (2-го верхнего) |
| Шпиндель №6, мм | 110 - 200 (2-го нижнего) |
| Ширина, мм | 20 - 260 |
| Толщина, мм | 30 - 230 |
| Длина наименьшая, мм | 220 |
| Длина, мм | 4710 |
| Ширина, мм | 1700 |
| Высота, мм | 1700 |
| Вес, кг | 5000 |
