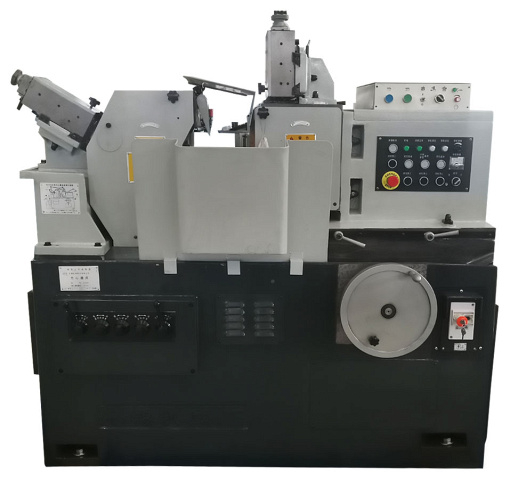

Бесцентрово-шлифовальынй станок UNIVEQ UCG-4015

0.0 (голосов 0)
Артикул: 9695273ucg_4015 Код товара: 105954
На складе: 2 шт.
0 ₽
Купить в 1 клик
Бесцентрово-шлифовальынй станок UNIVEQ UCG-4015
Бесцентрово-шлифовальынй станок UNIVEQ UCG-4015
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Univeq (Китай)

ВАШИ ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

  • Больше 1 500 единиц оборудования в наличии.
  • Склад в Московской области (г. Ступино)
  • Склад в Тверской области (г. Кимры)
  • ПНР и обучение персонала.
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.

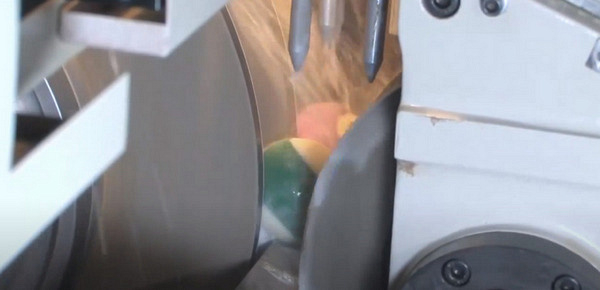

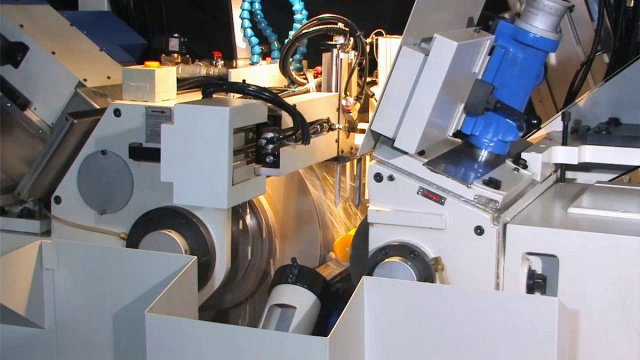

Бесцентровым шлифованием *на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью. Бесцентровым врезным шлифованием обрабатывают: При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск. Заготовка размещается между двумя вращающимися абразивными кругами, а нижняя её часть опирается на специальный поддерживающий нож. Один круг -направляющийвращается вокруг своей оси достаточно медленно (скорость - около10-20 м/мин).Другой круг -обрабатывающий- очень быстро (порядка30-40 м/мин). Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.

Область применения UNIVEQ UCG-4015

Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки. Получаемые изделия

Схемы обработки UNIVEQ UCG-4015

Горизонтальное шлифование поверхности
Вертикальное шлифование поверхности

Конструктивные особенности UNIVEQ UCG-4015

Станина
Разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна марки FC-30, проходит термообработку и выдержку для снятия внутренних напряжений перед механической обработкой.
Шпиндель шлифовального круга
Установлен на гидродинамических подшипниках с обеспечение подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.

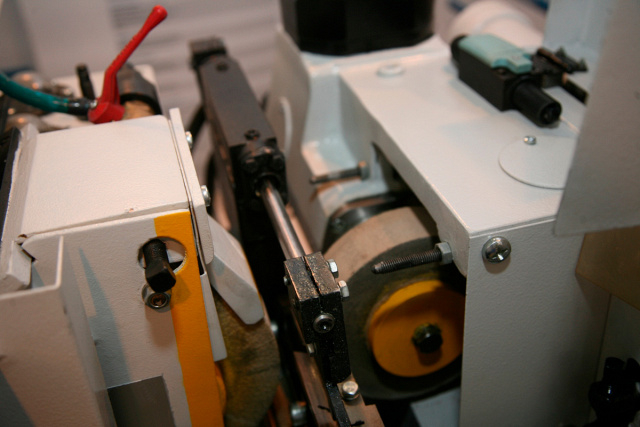

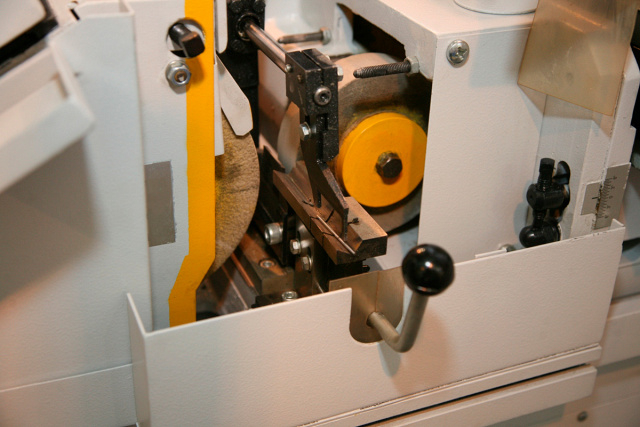

Шпиндель ведущего круга
Установлен на подшипниках скольжения. Регулировка скорости вращения круга осуществляется бесступенчато. Опционально станок можно укомплектовать оснасткой для врезного шлифования.

Комплектация UNIVEQ UCG-4015

Стандартная

    Технические характеристики UNIVEQ UCG-4015

    Характеристика Значение
    Диаметр шлифуемой заготовки при проходном шлифовании, мм 5 - 50
    Диаметр шлифуемой заготовки при врезном шлифовании, мм 7 - 50
    Макс. длина обработки для врезного шлифования, мм 120
    Общая мощность, кВт 13,78
    Тип шлифования Бесцентровое шлифование
    Мощность двигателя подающего круга, кВт 2
    Диаметр шлифуемой заготовки (со стандартным люнетом), мм 1 - 40
    Угол наклона ведущего круга, ° +5°⁓ -2°
    Микро-регулировка подачи ведущего круга за оборот маховика, мм 0,002
    Расстояние от оси шлиф. круга и оси ведущего круга до подошвы люнета, мм 220
    Наличие ЧПУ нет
    Размер шлифовального круга (D x d x B), мм 400 x 150 x 203
    Частота вращения шлифовального круга, об/мин 1668
    Мощность электродвигателя шлифовального круга, кВт 5,5
    Мощность электродвигателя подающего круга, кВт 2
    Круглость, мм 0,002
    Постоянство диаметра шлифования (цилиндричность), мм 0,002 мм при проходном / 0,003 мм при врезном
    Шероховатость, мм Ra 0,32
    Размер подающего круга (D x d x B), мм 300 x 150 x 127
    Частота вращения подающего круга, мм 20 - 200
    Угол поворота подающего круга, ° +3 ⁓ -1
    Длина, мм 1920
    Ширина, мм 1681
    Высота, мм 1479
    Вес нетто, кг 2800
