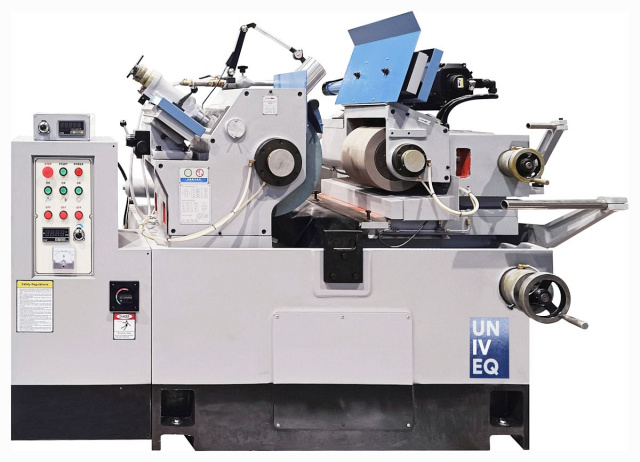

Бесцентрово-шлифовальынй станок UNIVEQ UCG-4520

Бесцентрово-шлифовальные станки предназначены для шлифования наружных цилиндрических поверхностей. При шлифовании наружных поверхностей заготовку (ряд состыкованных заготовок) помещают между двумя абразивными кругами — шлифовальным (режущим) и ведущим и прижимают к опорному ножу. Вследствие наклонной установки ведущего круга за счет сил трения заготовка не только вращается, но и поступательно перемещается (продольная подача). Поперечную подачу осуществляют также ведущим кругом. Бесцентровые шлифовальные станки эффективно применяют при обработке деталей малого и большого диаметров без ограничения длины, либо тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки. Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью. Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями. При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск. Получаемые изделия

Область применения UNIVEQ UCG-4520

Бесцентровые шлифовальные станки эффективно применяют при обработке деталей малого и большого диаметров без ограничения длины, либо тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки. Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью. Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями. При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск. Получаемые изделия

Схемы обработки UNIVEQ UCG-4520

Конструктивные особенности UNIVEQ UCG-4520

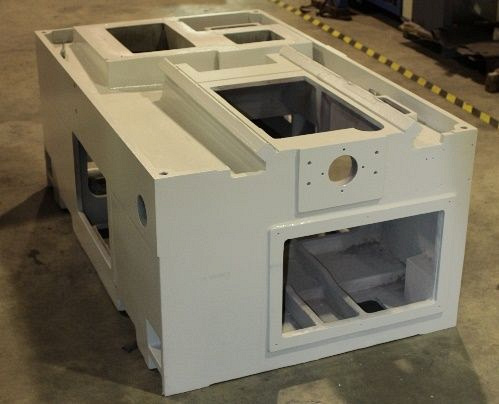

	Чугунная массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, Корпус станка и девять основных компонентов изготовлены из высококачественного чугуна FC30 путем термообработки с искусственной нормализацией, а затем путем естественного старения. Для механической обработки используется оборудование YASDA, MITSUI, SEIKI, TOSHIBA, ELB и другое мирового класса. Прецизионный размер может достигать микронного уровня для обеспечения высокой точности основных компонентов оборудования. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса станка около 2 тонн (1700 кг).

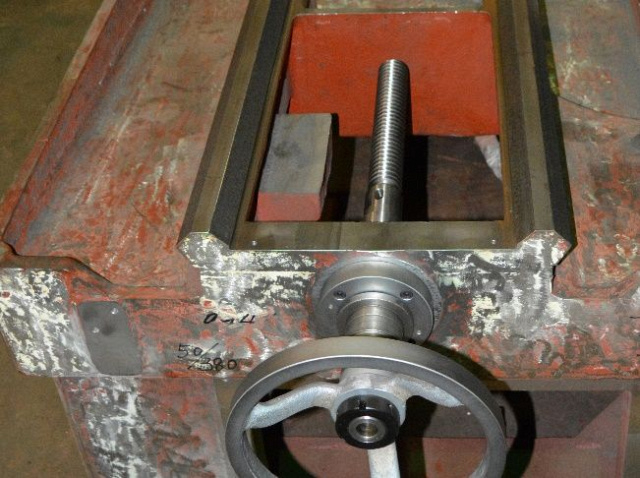

	Направляющие нижней плиты подающего круга Двойные V-образные обеспечивают плавное перемещения подающего круга за счет масляной «подушки», предотвращающей контакт металла с металлом, что снижает износ и обеспечивает стабильность обработки.

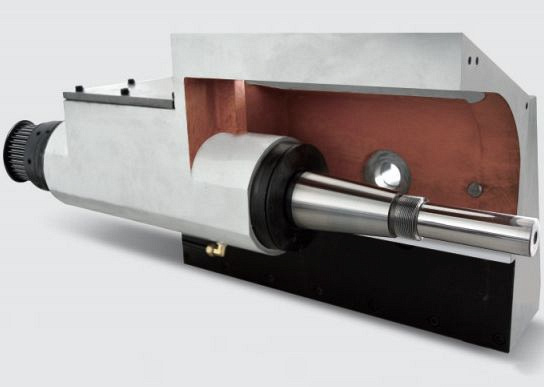

	Шпиндель шлифовального круга Установлен на гидростатических подшипниках с обеспечением подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а также способствует высокой точности обработки с минимальным биением шпинделя. При производстве шпинделя используется никель-хром-молибденовый сплав марки SNCM-21H, упрочненный до HRC62, а эффективный упрочняющий составляет более 1,5 мм.
	Шпиндель подающего круга Изготовлен из японского сплава SNCM-21H, проходит операцию закалки, отпуска, термообработки, а затем креогенной обработки, после чего твердость поверхности достигает 62 единицы по HRC.

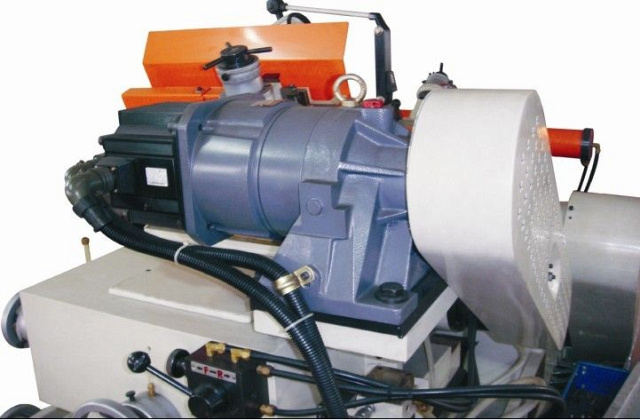

	Привод подающего круга Японский серводвигатель Yaskawa обеспечивает контроль скорости вращения круга в диапазоне от 0 до 320 об/мин и устанавливается для передачи вращения подающего круга с целью идеальной регулировки линейной скорости. Когда диаметр круга уменьшается, линейная скорость круга поддерживается, что позволяет достигать неизменной точности обработки. Передача вращения от двигателя к кругу осуществляется зубчатым ремнем с низким уровнем шума и вибрацией.

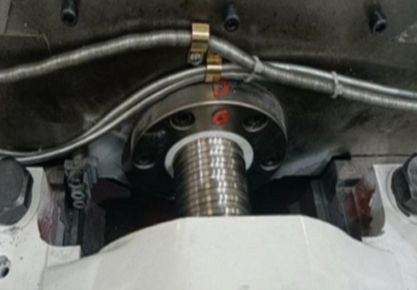

	ШВП подающего круга На станке для подачи круга использован подающий винт с шариковой гайкой (винтовая пара) с высокой точностью позиционирования. Благодаря этому достигается высокая точность обработки заготовки и долгий срок службы с постоянной точностью.

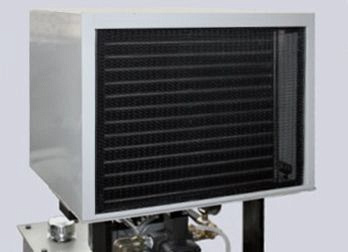

	Кондиционер охлаждения гидравлического масла в системе Позволяет с высокой эффективностью охлаждать масло, применяемое для подшипников шлифовального и подающего кругов, а также для гидроцилиндров устройств правки, до рабочей температуры. По согласованию с заказчиком (опционально) станок может оснащаться системой поддержания постоянной температуры.

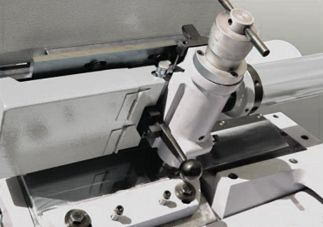

	Устройства правки шлифовального и подающего кругов Изготовлены из высококачественного литья марки FC30, нормализованы, а затем отшлифованы. Перемещение правильного приспособления осуществляется за счет гидравлического привода с бесступенчатым регулированием скорости перемещения для простой стабильной правки кругов. По согласованию с заказчиком (опционально) устройство правки шлифовального круга может оснащаться ШВП и сервоприводами по 1 или 2 осям.

Комплектация UNIVEQ UCG-4520

Стандартная

Дополнительная

	Вибробункер для автоматической подачи мелких заготовок Система автоматизации бункерного типа для процесса проходного шлифования.
	Автоматическое устройство для врезного шлифования Система автоматизации ленточного типа для процесса врезного шлифования.
	Гидростатические подшипники Система автоматизации ленточного типа для процесса врезного шлифования.

Технические характеристики UNIVEQ UCG-4520
