Установка лазерной резки Bodor E3015 2000W (IPG)

Установка лазерной резки Bodor E3015 2000W (IPG) - это высокоточное оборудование, предназначенное для резки различных материалов с использованием лазерного луча. Эта мощная установка обеспечивает высокую скорость и качество обработки, что делает ее идеальным выбором для производственных предприятий, занимающихся металлообработкой.

Преимущества товара

• Мощность 2000W, обеспечивающая высокую скорость резки
• IPG лазерный генератор для надежной и стабильной работы
• Высокая точность резки с минимальными потерями материала
• Простое и интуитивно понятное управление
• Надежная конструкция для длительного срока службы

Особенности товара

• Рабочая площадь 3000x1500 мм для обработки крупных листов материала
• Автоматическая система фокусировки для точной настройки лазерного луча
• Система охлаждения для предотвращения перегрева оборудования
• Минимальное энергопотребление для экономии ресурсов

Установка лазерной резки Bodor E3015 2000W (IPG) идеально подходит для работы с металлическими листами различной толщины, а также другими материалами, такими как пластик, дерево, стекло и керамика. Это надежное и эффективное оборудование поможет вам повысить производительность и качество вашей продукции.

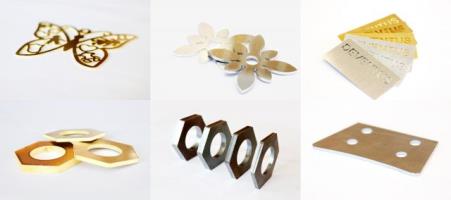

Установка лазерной резки Bodor E3015 2000W (IPG) предназначена для лазерного раскроя листового материала из нержавейки, титана, черных и легированных сталей, цветных металлов таких как медь, латунь, бронза, а также позволяет осуществлять гравировку металла.

Описание установки лазерной резки Bodor E3015 2000W (IPG)

• В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Max Photonics или IPG со сроком службы до 100 000 часов.
• Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

Технические характеристики установки лазерной резки Bodor E3015 2000W (IPG)

Назначение

Автоматический лазерный станок для резки листового металла (углеродистая сталь, нержавеющая сталь, алюминий, латунь и другие сплавы) и вырезки в нем отверстий различных форм.

Сферы применения

Оборудование для электростанций, литиевых источников питания, упаковочных линий, автомобильной промышленности, производства солнечных батарей, производства кухонного инвентаря.

Особенности

Только в станках BODOR реализована цельнолитая чугунная станина. Для изготовления литой станины  используется высокопрочный чугун с шаровидным графитом. Высокое содержание углерода, высокая прочность на сжатие и высокая твердость. Сильное поглощение ударов и износостойкость. Низкая тепловая чувствительность и чувствительность к разрыву уменьшают потерю качества оборудования при использовании, поэтому точность станка может сохраняться в течение длительного времени без деформации в жизненном цикле.

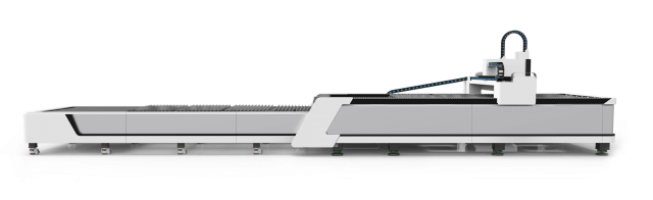

Автоматическая система смены рабочих столов BODOR для серии E

Быстрая загрузка листа – время смены столов для E3015 составляет всего 10 секунд.

Автоматическая система замены сопла с режущей головой BODOR GENIUS для серии E

ОПИСАНИЕ УЗЛОВ

Режущая голова BODOR GENIUS (с автофокусом)

Преимущества автофокуса:

• Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
• Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
• Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
• Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
• Встроенные каналы с двойным контуром охлаждения  обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

Параметры режущей головы:

Управление

Управление станком осуществляется при помощи профессионального промышленного компьютера с удобным графическим интерфейсом и профессиональным программным обеспечением для операций резки. Свободный дизайн всех видов графики, обработка данных в реальном времени, поддержка CAD, CorelDraw и других профессиональных графических программ. Простота и удобство для работы оператора.

Цветной дисплей управления станком с системой видеонаблюдения и контроля работы станка и пульт управления MANGO

• Беспроводной удаленный контроль;
• Легкий и удобный пульт управления не больше вашего смартфона;
• Элегантный плавный дизайн, вдохновленный формой плода манго.

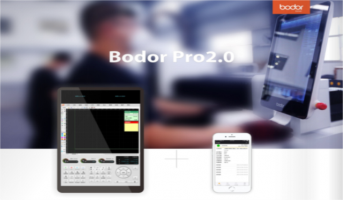

Программное обеспечение

Bodor Pro 2.0 – это независимая операционная система R & D (Швейцария), которая прекрасно сочетает высокую эффективность и простоту использования.

Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать  заказы на резку автоматически, быстро искать края и автоматически позиционировать. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

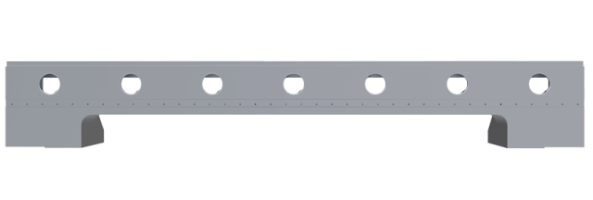

Литой алюминиевый портал

Литье под давлением – литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 140 м/мин. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

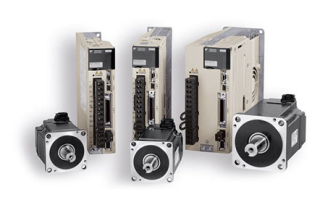

Серводвигатели и ШВП YASKAWA

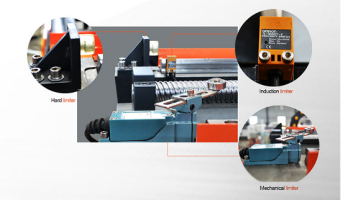

Тройная система защиты привода

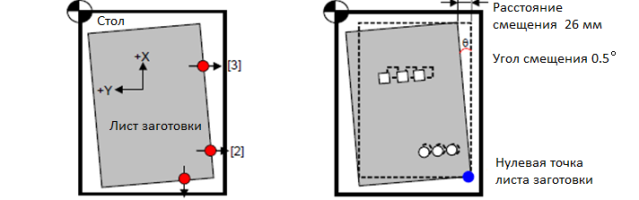

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.

Пневматические компоненты SMC (Япония)

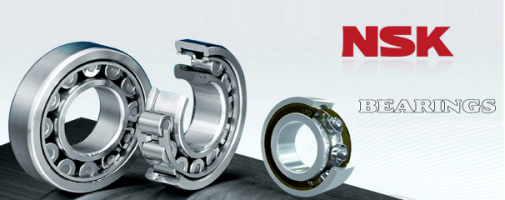

Подшипники NSK (Япония)

Чиллер (водяной)

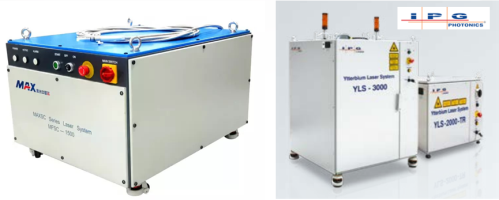

Источник лазерного излучения (резонатор) MAXPHOTONICS или IPG

Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.

Комплектация

• Станок Bodor E3015 2000W (IPG)
• Мощность 500-6000W
• Стол 3000х1500мм или 4000х2000мм для E4020 или 6100 х 2000мм для E6020
• Второй рабочий стол с автоматической системой замены 10 секунд для E3015
• Автоматическая смена дюз (сопел) с магазином на 8 рабочих мест
• Режущая голова BODOR GENIUS с автофокусом
• Источник MAXPHOTONICS (базовая комплектация)  или IPG (опция)
• Серво моторы YASKAWA (Japan)
• Моторедуктор YYC PMI (Taiwan)
• Электрокомпоненты Omron (Japan)
• Направляющие HIWIN (Taiwan) или PMI (Taiwan)
• Ось Z ШВП
• Ось Х,Y рейка шестерня
• Интерфейс Bodor PRO 2.0
• Система вытяжки в комплекте
• Чилер (водяной) в комплекте
• Система автоматической смазки
• Новое поколение модулей безопасного следования
• Интеллектуальная защита хода
• Функция аварийного сигнала низкого давления
• Интеллектуальная система сигнализации
• Дистанционная интеллектуальная помощь
• WiFi передача данных
• Инструкция по эксплуатации
• Упаковка

• Макс. толщина реза, мм 0,2 – 25
• Рабочая зона, мм 3048 x 1524
• Тип источника ОптовВолоконный лазер
• Мощность лазера, Вт 2000
• Производитель лазерного источника Ipg
• Кабинетная защита Нет
• Труборезная приставка Нет
• Напряжение, В 380
• Масса, кг 4,2
• Модель E3015 2000W
• Type Установка лазерной резки
• Вид охлаждения одяное
