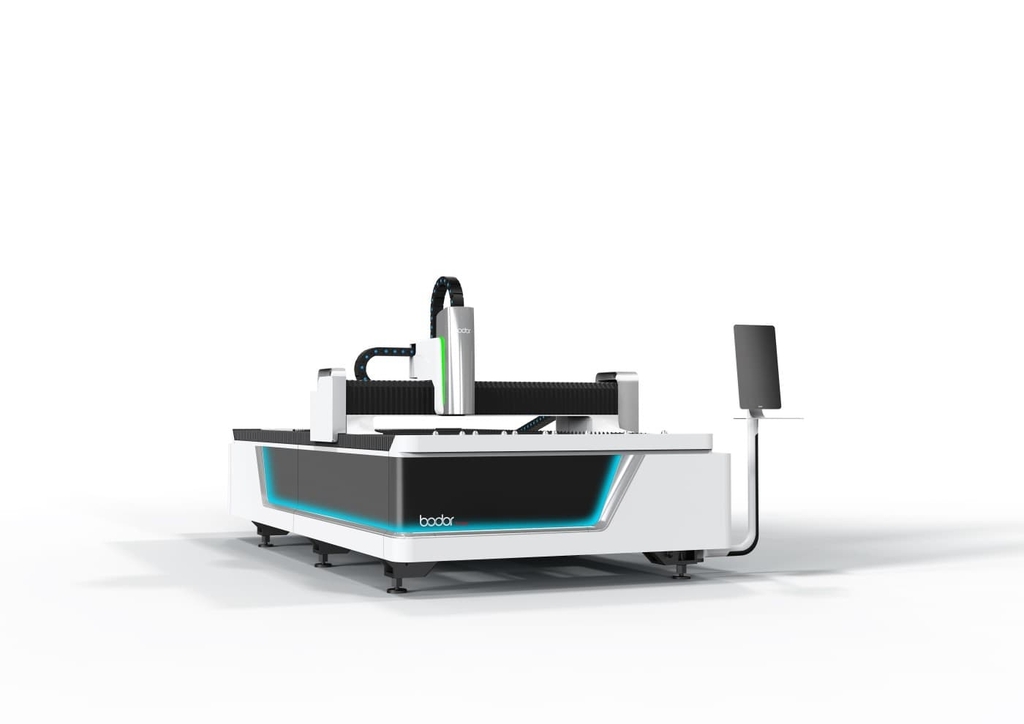

Установка лазерной резки автоматизированная Bodor F3015

Установка лазерной резки автоматизированная Bodor F3015 - это инновационное оборудование, которое позволяет выполнять высокоточную резку различных материалов с удивительной скоростью и качеством.

Преимущества:

• Высокая скорость и точность резки
• Широкие возможности по обработке различных материалов, включая металл, дерево, пластик и другие
• Автоматизированный процесс работы, что экономит время и силы оператора
• Простое управление и интуитивно понятный интерфейс
• Долговечность и надежность оборудования
• Гарантированное качество резки

Особенности:

• Мощный лазерный источник
• Продвинутая система управления движением
• Высокоточная оптическая система
• Компактный и эргономичный дизайн
• Возможность индивидуальной настройки параметров резки

Назначение:

Установка лазерной резки Bodor F3015 предназначена для промышленного использования, а также для производства мебели, рекламных конструкций, металлических изделий и других изделий, требующих высокой точности и качества резки.

Сферы применения:

• Машиностроение
• Производство мебели
• Рекламное производство
• Автомобильная промышленность
• Инженерные и архитектурные студии

Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения. Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ.

Описание установки лазерной резки автоматизированной BODOR F3015.

• Оперативная сервисная поддержка BODOR в России 24/7,
• Большой штат сертифицированных инженеров в России,
• Качество лазерных станков соответствует международным стандартам (сертификаты — CE, SGS, FDA, ISO),
• Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG,
• Программное обеспечение от компании R&D (Швейцария),
• Общепризнанный мировой бренд BODOR.

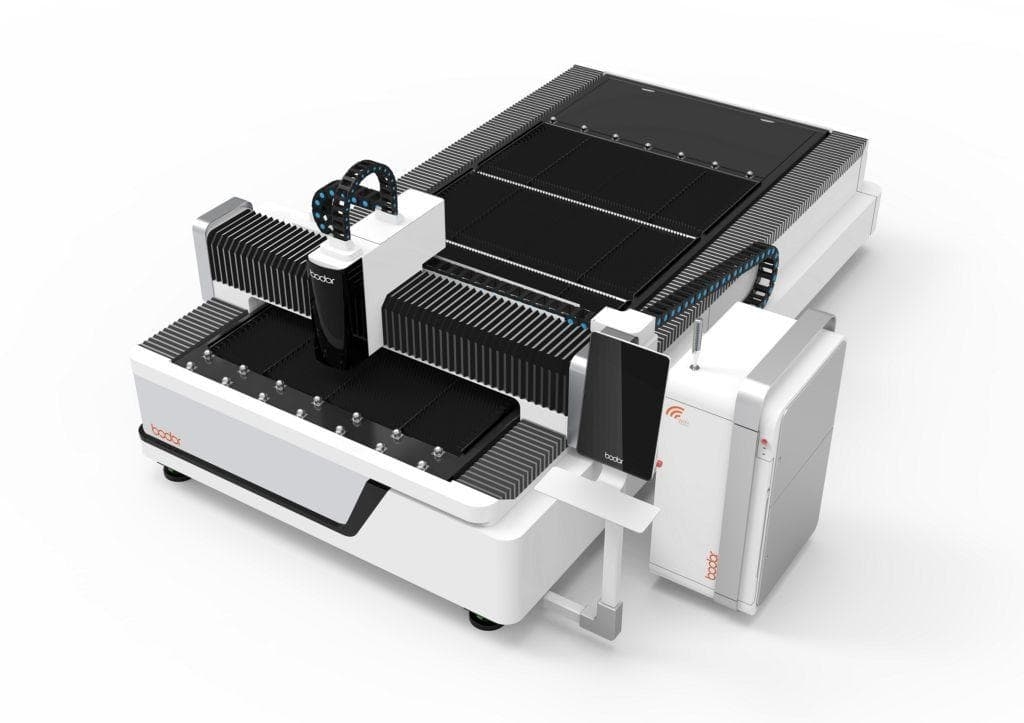

• Стандартная комплектация BODOR модель F3015
• Мощность 500-6000W;
• Стол размером 3000 х 1500мм;
• Режущая голова BODOR GENIUS с автофокусом;
• Источник MAXPHOTONICS (базовая комплектация) или IPG (опция);
• Сервомоторы YASKAWA (Japan);
• Моторедуктор YYC PMI (Taiwan);
• Электрокомпоненты Omron (Japan);
• Направляющие HIWIN (Taiwan) или PMI (Taiwan);
• Ось Z ШВП;
• Ось Х,Y рейка шестерня;
• Интерфейс Bodor PRO 2.0;
• Система вытяжки в комплекте;
• Чилер (водяной) в комплекте;
• Система автоматической смазки;
• Новое поколение модулей безопасного следования;
• Интеллектуальная защита хода;
• Функция аварийного сигнала низкого давления;
• Интеллектуальная система сигнализации;
• Дистанционная интеллектуальная помощь;
• Wi-Fi передача данных;
• Литая станина.
• Автоматический лазерный станок для резки листового металла (углеродистая сталь, нержавеющая сталь, алюминий, латунь и другие сплавы) и вырезки в нем отверстий различных форм.

Сферы применения BODOR F3015

Оборудование для электростанций, литиевых источников питания, упаковочных линий, автомобильной промышленности, производства солнечных батарей, производства кухонного инвентаря.

Особенности BODOR F3015

Только в станках BODOR реализована цельнолитая чугунная станина. Для изготовления литой станины  используется высокопрочный чугун с шаровидным графитом. Высокое содержание углерода, высокая прочность на сжатие и высокая твердость. Сильное поглощение ударов и износостойкость. Низкая тепловая чувствительность и чувствительность к разрыву уменьшают потерю качества оборудования при использовании, поэтому точность станка может сохраняться в течение длительного времени без деформации в жизненном цикле.

ОПИСАНИЕ УЗЛОВ

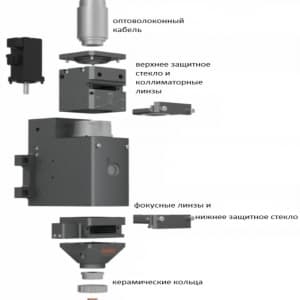

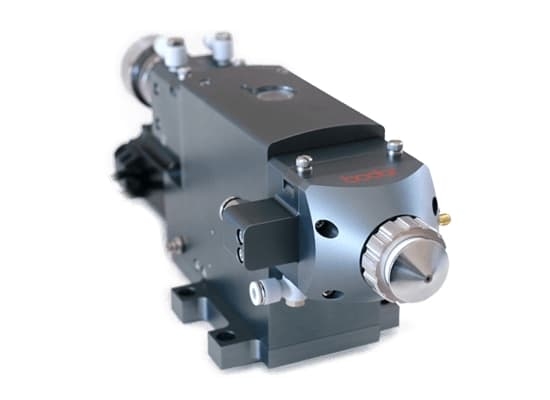

• Режущая голова BODOR GENIUS (с автофокусом)
• режущая голова Bodor F с автофокусом режущая голова Bodor F
• Преимущества автофокуса:
• Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
• Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
• Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
• Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
• Встроенные каналы с двойным контуром охлаждения  обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

Параметры режущей головы:

• мощность источника 0 — 6000 Вт
• фокусное расстояние collimating lens 100 мм
• фокусное расстояние focus lens  125 мм/150 мм/200 мм
• диаметр линзы D30 мм (0-3 kw), D37 мм (0-4kw)
• вертикальный диапазон регулировки автофокуса +10 мм — 15 мм
• горизонтальный диапазон автофокуса ±1.5 мм
• максимальное давление сжатого воздуха 25 бар
• вес 4.2 кг

Управление станком осуществляется при помощи профессионального промышленного компьютера с удобным графическим интерфейсом и профессиональным программным обеспечением для операций резки. Свободный дизайн всех видов графики, обработка данных в реальном времени, поддержка CAD, CorelDraw и других профессиональных графических программ. Простота и удобство для работы оператора.

Управление BODOR F3015:

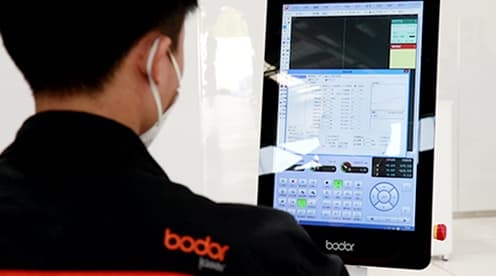

• Цветной 19-дюймовый дисплей управления станком с системой видеонаблюдения и контроля работы станка и пульт управления MANGO
• пульт управления Mango дисплей управления Mango
• Беспроводной удаленный контроль;
• Легкий и удобный пульт управления не больше вашего смартфона;
• Элегантный плавный дизайн, вдохновленный формой плода манго.

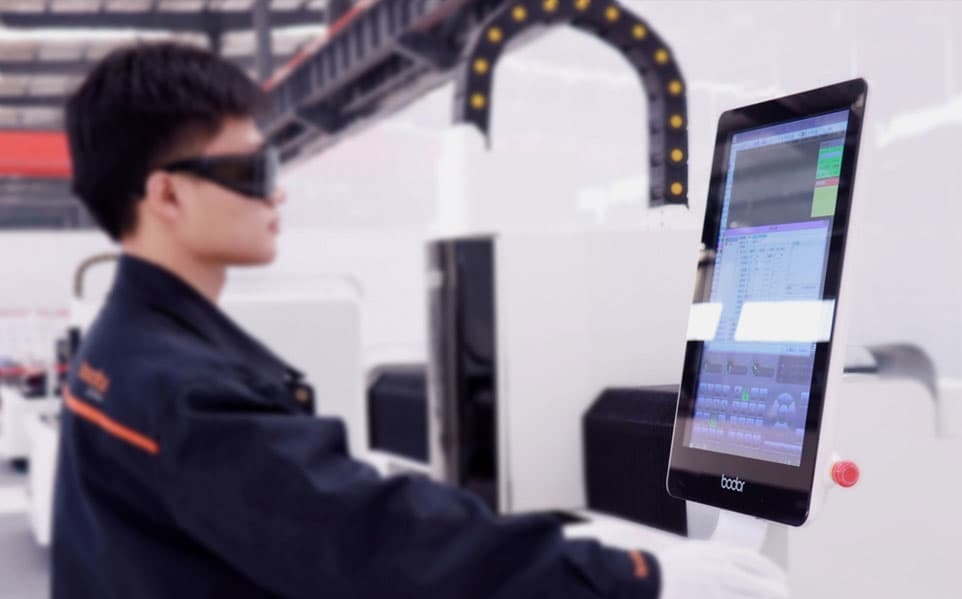

Программное обеспечение

система управления Bodor 2.0

Bodor Pro 2.0 — это независимая операционная система R & D (Швейцария), которая прекрасно сочетает высокую эффективность и простоту использования.

Программное обеспечение CAD/CAM может реализовать интеллектуальную компоновку графической резки и поддерживать импорт нескольких графических элементов, оптимизировать  заказы на резку автоматически, быстро искать края и автоматически позиционировать. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает удобство работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

Литой алюминиевый портал

литой алюминиевый портал Bodor F

Литье под давлением — литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 140 м/мин. Легкий и прочный портал обеспечивает лазерам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. литой алюминевый портал Bodor F-2 литой алюминевый портал Bodor F-3

Серводвигатели и ШВП YASKAWA

тройная система защиты привода Bodor F

Функция определения положения листа

определение положения листа Bodor F

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.

• Пневматические компоненты SMC (Япония)
• Подшипники NSK (Япония)
• Чиллер (водяной)
• Источник лазерного излучения (резонатор) MAXPHOTONICS или IPG

Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов — 100 000 часов.

Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов — 100 000 часов.

Технические характеристики BODOR F3015

Комплект поставки Bodor F3015

• Станок Bodor F3015
• Инструкция по эксплуатации
• упаковка

• Макс. толщина реза, мм 0,2 – 25
• Тип источника ОптовВолоконный лазер
• Мощность лазера, Вт 1000, 2000, 3000, 4000, 500, 6000
• Производитель лазерного источника Ipg, Max
• Кабинетная защита Нет
• Труборезная приставка Нет
• Напряжение, В 380
• Масса, кг 4500
• Модель F3015
• Type Установка лазерной резки автоматизированная
• Вид охлаждения одяное
