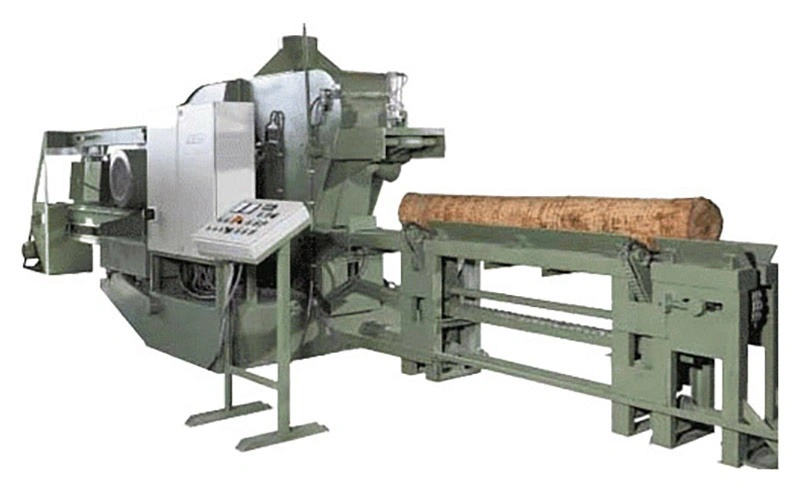

Брусовальные дисковые станки MS Maschinenbau UBS
(голосов 0)
Артикул: priubs-4-45 Код товара: 108275
Под заказ
Данный станок предназначен для высокопроизводительной и оптимальной распиловки круглого леса (бревен) на необрезную доску, двухкантный брус и горбыль.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется в качестве головного оборудования первого ряда в высокопроизводительных лесопильных производствах.
В изготовлении станков используются только стандартные детали, которые по мере износа и при капитальных ремонтах (1 раз в 10 лет) не нужно покупать именно у производителя.
Используются двигатели известных фирм: LAMMERS и SEW; электрика и электроника SIEMENS, Lenze; подшипники SKF и FAG.
СХЕМА ОБРАБОТКИ:
Распил бревна, 4/6 дисковых пилы
Дополнительная комплектация:
- Передвижной лазерный указатель
- Удлинитель загрузочного стола до 8000 мм
- Цифровой индикатор ширины резания
- Электронное тормозное устройство эл. двигателя привода пильных валов
- Оснащение пильными дисками диаметром до 1000 мм
- Электронная регулировка толщины выпиливаемого бруса с шестью стандартными размерами
Конструктивные особенности MS Maschinenbau UBS-4-45
|
Верхнее расположение пильных валов MS Maschinenbau UBS
Исключено заклинивание распиливаемого материала в поставе пил. |
|
Привод пильных узлов MS Maschinenbau UBS
Двигатели работают в прямом приводе без ременных шкивов и клиновых ремней. При этом КПД механизма привода пилы выше и достаточно менее мощных двигателей, чем у станков с ременной передачей. |
|
Постав до шести пил MS Maschinenbau UBS
Возможна установка до шести пил в поставе (по три на каждом фланце). Комплект пил диаметром 900 мм входит в стандартную комплектацию станка. |
|
Подающий транспортер MS Maschinenbau UBS
Подача бревен осуществляется с помощью транспортера с двойной зубчатой цепью. |
|
Прижимной, центрирующий и подающий ролик на входе станка MS Maschinenbau UBS
Прижим к плоскости подающей цепи, центрирование и дополнительное усилие подачи бревна осуществляется приводным ребристым роликом конического исполнения под собственным весом и давлением пневмоцилиндра (исключено проскальзывание бревна на подающей цепи). Ограничительная плита На входе бревна в станок имеется ограничительная плита в виде венца, что не позволяет подавать в станок брёвна большего чем нужно диаметра (более 400 мм, что защищает пильный узел при ошибках оператора). |
|
Приемный транспортер MS Maschinenbau UBS
Приемный транспортер на выходе станка оснащен устройством удержания бруса. |
|
Большой запас прочности MS Maschinenbau UBS
Толщина стенок станка из высококачественной немецкой стали составляет 20 мм. Станок рассчитан, также, (если это понадобится для увеличения производительности) для замены двигателей привода пил на более мощные. |
|
Двухфланцевое исполнение MS Maschinenbau UBS
Станок имеет два соосно расположенных пильных фланца с жестким креплением дисковых пил на них, что значительно облегчает перенастройку станка. |
|
Вертикальное перемещение двигателей привода пил MS Maschinenbau UBS
Двигатели привода пил можно вертикально перемещать в зависимости от меры переточки пил - ход 70 мм. (Стандартно используются пилы диаметром 900 (1000) мм, конструкция станка позволяет использовать до 800 мм). |
|
Расклинивающие ножи MS Maschinenbau UBS
Станок оснащен расклинивающими ножами с прижимными колесами, что обеспечивает надежное удержание и прижим выпиливаемого бруса. |
|
Надежный прижим бревна MS Maschinenbau UBS
Помимо прижимающего ролика на входе станок оснащен двумя парами дисковых колес. Прижим колес к бревну осуществляется при помощи газовых упоров. |
|
Настройка размеров MS Maschinenbau UBS
Настройка толщины выпиливаемого бруса осуществляется путем электромеханического перемещения моторных плит (столов) по призматическим направляющим. Настройка размеров боковых досок - дистанционными шайбами. |
|
Регулировка подачи материала MS Maschinenbau UBS
Подача плавно регулируется и позволяет подавать лесоматериал со скоростью до 30 м/мин (зависит от диаметра лесоматериала). |
|
Пульт управления MS Maschinenbau UBS
На выносном пульте оператора расположены два амперметра, сигнализирующие о большой нагрузке на пилы вследствие их затупления или слишком большой скорости подачи. Также на панели управления имеется цифровой электронный указатель ширины распила (опционально станок можно оснастить электронной регулировкой ширины распила на шесть заданных Вами размеров с точностью до 0,01 мм, обеспечивающих быстроту переналадок с размера на размер). |
|
Двойная когтевая защита MS Maschinenbau UBS
Двойная когтевая защита (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
|
Кантователь бревен (опция) MS Maschinenbau UBS
Кантователь представляет собой систему V-образных рычагов с приводными цепями, которые приподнимают и вращают бревно относительно его продольной оси над плоскостью подающей цепи, оптимально ориентируя его относительно оси постава пил. |
Технические характеристики станка MS Maschinenbau UBS-4-45
| Параметры бруса | |
| Толщина выпиливаемого бруса (мин), мм | 80 |
| Параметры бревна | |
| Диаметр бревна (мин-макс), мм | 140 - 400 |
| Длина бревна (мин), мм | 1800 |
| Общие характеристики | |
| Количество валов, шт. | 2 |
| Мощность привода подачи, кВт | 4 |
| Постав пил | подвижный |
| Производительность (по входу, круглого леса), м3/смена | до 100 |
| Скорость подачи, м/мин | 5 - 30 |
| Тип подачи | Цепная |
| Количество пильных валов, шт | 2 + 2 |
| Вертикальное перемещение пильных валов | нет |
| Горизонтальное перемещение пильных валов | есть |
| Диаметр пильного вала, мм | 90 |
| Диаметр пил, мм | 900 (1000) |
| Мощность узлов | |
| Мощность двигателя пильного вала, кВт | 2 x 45 |
| Аспирация | |
| Размер и количество аспирационных патрубков, шт х мм | 1х300 |
| Габаритные размеры | |
| Длина, мм | 4000 |
| Ширина, мм | 2400 |
| Высота, мм | 2800 |
| Вес, кг | 7250 |
