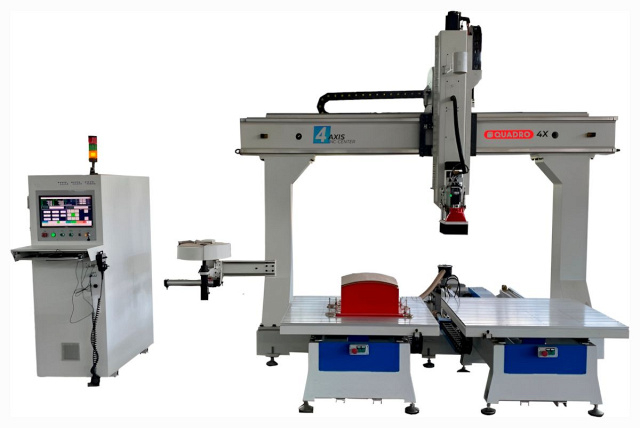

Четырехосевой обрабатывающий центр QUADRO TEOS 4X
(голосов 0)
Артикул: 10034048teos_4x Код товара: 106443
Под заказ
Основной задачей использования обрабатывающих центров TEOS является высвобождение рабочего персонала, задействованного на одно-операционных станках, снижение человеческого фактора, влияющего на производство, снижение брака продукции и ее себестоимости, при этом повышения качества готовых изделий.
Основными производимыми изделиями являются: сложная каркасная мебель из массива древесины (столы, стулья и т.п.), обрезка гнутоклееных или пластиковых изделий любой сложности и формы, изготовление корпусной мебели и фасадов, багетных и других сборочных конструкций с соединениями типа шип-паз.
ОБЛАСТЬ ПРИМЕНЕНИЯ QUADRO TEOS 4X
Стоит отметить, что возможности 4‑осевых обрабатывающих центров TEOS, практически безграничны и вы сможете производить любые изделия, которые могут быть изготовлены на позиционных однооперационных станках, 3-х и 4-х фрезерных станках или любых других обрабатывающих центрах.
Получаемые изделия
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ QUADRO TEOS 4X
 |
Програмное обеспечение 3D визуализация и модуль проверки управляющих программ на возможное столкновение В комплекте со станком поставляется постпроцессор к одной из самых современных CAM систем: SolidCAM, а так же 3D модель станка. Программа имеет мощный инструмент для проверки созданных управляющих программ на столкновение. Благодаря детально прорисованной 3D модели станка и визуализации в CAM системе, можно заранее просмотреть траектории движения станка, подходы / отходы инструмента и скорректировать их в случае необходимости. |
 |

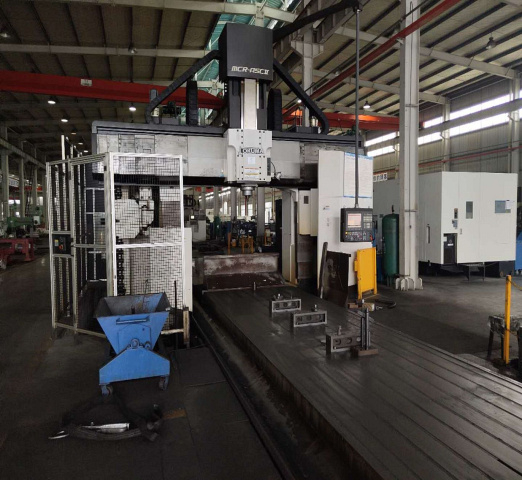

Станина Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали с распределенными внутри ребрами жесткости, обеспечивающая стабильную и точную работу обрабатывающего центра на максимальных скоростях перемещения при силовом фрезеровании. Станина и другие конструкции станка проходят термическую обработку. Это необходимо для обеспечения высокой твердости и прочности стали, а так же обеспечивает достаточную степень жесткости конструкций станка и хорошую устойчивость к статическим и динамическим нагрузкам. Структурная прочность рамы проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность оборудования при любых нагрузках и отсутствие провисания портала даже при использовании массивного инструмента. Все посадочные и крепежные места обрабатывается на 5-ти осевом высокоточном металлообрабатывающем центре за одну установку. Это позволяет достигать заданных параметров точности станины и последующих перемещений по осям. |
 |

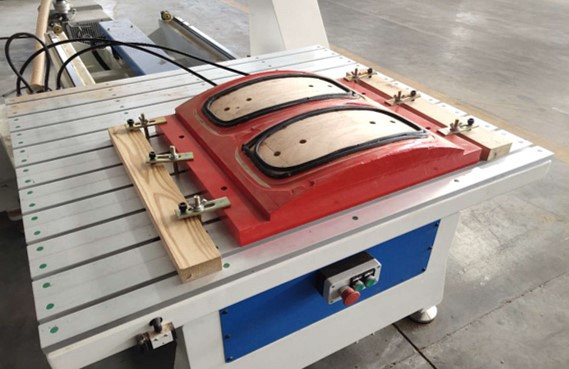

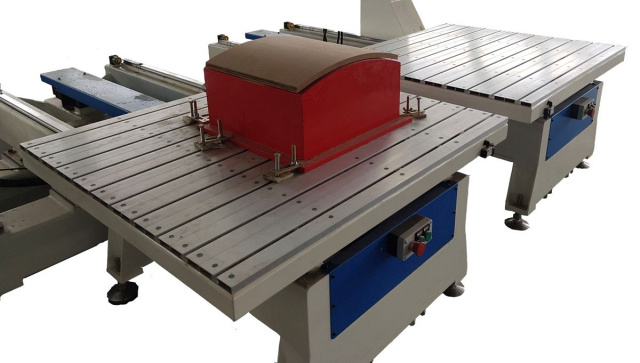

Плоские рабочие столы из алюминиевого профиля Обрабатывающие центры TEOS в базовой комплектации оснащаются двумя независимыми подвижными столами с программным управлением для работы в полноценном маятниковом режиме или синхронизироваными для работы в режиме «Тандем» для обработки крупногабаритных деталей. Столы оснащены интерфейсом для подключения вакуума, это позволяет очень просто и эффективно фиксировать практически любые заготовки. |
 |
Фрезерная голова ATC - Automatic Tool Changer Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HQD (Италия). Шпиндель мощностью 9 кВт с частотой вращения до 18 000 об/мин и инструментальным патроном ISO30 x ER32, позволяет осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет с связи валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах. Обрабатывающий центр комплектуется магазином карусельного типа на 8 позиций. Замена инструмента в шпинделе осуществляется в автоматическом режиме согласно заданной программе обработки. |
 |
Датчик автокалибровки инструмента Уже в базовой комплектации обрабатывающие центра TEOS оснащаются автоматическим датчиком калибровки инструмента. Замер длины инструмента осуществляется путем его приближения и касания контактного элемента датчика, после чего полученные данные (длина) автоматически заносятся в таблицу компенсаций системы ЧПУ. Процессы определения длины инструмента, в том числе дисковой пилы, выполняются в автоматическом режиме без какого-либо вмешательства со стороны операторов, что позволяет уйти от брака продукции связанной с ошибкой измерения длины стандартными ручными приборами, такими как штангенциркуль, глубиномер или столярная линейка. |
 |

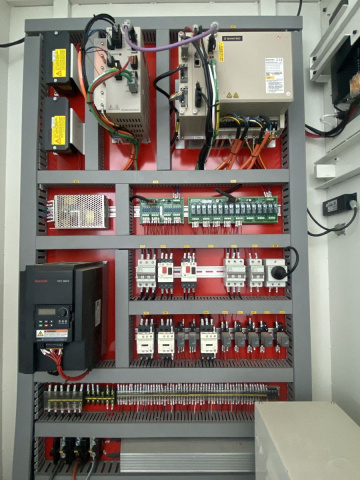

Электроавтоматика Электрошкаф и вся проводка, а так же их маркировка, выполнены по европейским стандартам. Применяются только качественные электрокомпоненты от французского производителя Schneider Electric. Во время работы электрокомпоненты выделяют большое количества тепла, особенно в закрытом пространстве, которым является электрический шкаф. Для обеспечения надежной и бесперебойной работы электроавтоматики, в базовой комплектации электрошкаф оснащен промышленным кондиционером. Данная система помогает избежать ошибок системы ЧПУ связанных с перегревом, а так же избежать попадания запылённого воздуха из цеха. Для удобства работы и последующего обслуживания, соединения электрошкафа непосредственно с органами станка, выполнены на базе промышленных быстроподключаемых разъемов, что очень удобно при обслуживании и исключает возможность неправильного подключения электрокомпонентов. |
 |
Сервосистема SYNTEC (Тайвань) Высокая точность перемещения по осям обеспечивается сервосистемой с абсолютными энкодерами и обратной связью, что позволяет защитить систему ЧПУ от возможных сбоев связанных с электрическими наводками, относительно устаревших дискретных систем. |
 |
Cистема ЧПУ SYNTEC (Тайвань) Обрабатывающие центры TEOS, оснащаются полностью цифровой системой числового программного управления (ЧПУ). Это одна из самых доступных и надежных систем управления. Она успешно эксплуатируется, в том числе и на пяти осевом оборудовании ведущих европейских производителей. Широкие возможности и понятный графический интерфейс системы ЧПУ на русском языке, обеспечивают высокую производительность и легкость в управлении. В базовую комплектацию включен современный, промышленный ПК оператора на базе ОС WINDOWS. Системы ЧПУ SYNTEC широко распространена на территории России и устанавливается на 3 - х, 4 - х и 5 - ти осевых обрабатывающих центрах. Благодаря известности данной системы управления, значительно упрощается вопрос подбора оператора и его обучение. |
 |

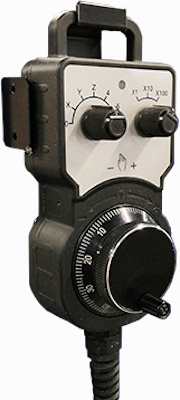

Ручной пульт управления Для отладки новых и сложных программ, используется ручной пульт управления, который может контролировать перемещение осей и регулировать скорость обработки через потенциометр. |
 |
Вакуумный насос Предназначен для надежного вакуумного крепления заготовок. В базовой комплектации установлено 2 насоса производительностью 160м3/час (5,5 кВт). Опционально возможно увеличение производительности насосов. |
 |
Профильные линейные направляющие HIWIN (Тайвань) Профильные линейные направляющие специально разработанные для станкостроения, обеспечивают безукоризненную плавность хода и высокие характеристики по грузоподъемности. Четырех точечный контакт каретки и рельса, достигается четыремя рядами шариков, благодаря чему обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях. |
 |
ABBA LINEAR TECH (Тайвань) Перемещения по осям «Y, Z» обеспечиваются шариковинтовыми парами с предварительным натягом. Высокий базовый класс точности ШВП позволяет достигать максимальных скоростей перемещения до 80 м/мин. Компания ABBA Linear Tech Co.,LTD создана в 1999 г и является первым производителем систем линейного перемещения на Тайване. Миссия компании ABBA Linear Tech состоит в сочетании лучшего качества, долговечности эксплуатации и достижения статуса производителя линейной техники высочайшего класса |
 |
Промышленный редуктор SHIMPO NIDEC (Япония) Точность непрерывной обработки обеспечивается безлюфтовыми циклоидальными редукторами от мирового лидера в этой области. Применяемые редуктора, имеют увеличенные шариковые радиально-упорные подшипники, обеспечивая увеличенные радиальные и осевые нагрузки на выходной вал редуктора, а так же они обладают высокой жесткостью при крутящем моменте, что обеспечивает исключительную точность повторения и траектории даже при силовых режимах резания. |
 |
Косозубая Рейка-Шестерня Высокоточные косозубые передачи «шестерня-рейка» по оси Х гарантируют высокую точность и скорость обработки. Такие передачи предназначены для непрерывной силовой обработки, боковая поверхность зубьев прошлифована и упрочнена в соответствии с самыми строгими техническими условиями. |
Технические характеристики QUADRO TEOS 4X
| Характеристика | Значение |
|---|---|
| «X», мм | 2900 |
| «Y», мм | 1300 |
| «Z», мм | 900 |
| ось B, ° | 200 (±100) |
| «X, Y / Y1», м/мин | 40 |
| «Z», м/мин | 20 |
| «B», об/мин | 15 |
| Кол-во независимых рабочих столов, шт. | 2 |
| Макс. зона обработки X x Y, мм | 2600 x 1200 |
| Макс. площадь поддержки: каждого стола / двух столов, мм | 1100 x 1300 / 1100 x 2600 |
| Макс. высота заготовки с учетом установленного инструмента, мм | 700 |
| Количество вакуумных насосов, шт. | 2 |
| Производительность каждого вакуумного насоса, м³/ч | 160 |
| Мощность каждого вакуумного насоса, кВт | 5,5 |
| Датчик автоматического измерения инструмента | В комплекте |
| Занесение параметра коррекции длины инструмента в систему ЧПУ | Автоматическое |
| Модификация | АТС |
| Кол-во шпинделей и инверторов к ним, шт. | 1 |
| Рабочая частота вращения шпинделей, обмин | 18 000 |
| Тип охлаждения шпинделей | Воздушное |
| Мощность шпинделей, кВт | 9 |
| Смена инструмента | Автоматическая |
| Тип фиксации инструмента | ISO30, ER32 |
| Кол-во одновременно установленных инструментов на голове, шт. | 1 |
| Постпроцессор на выбор для следующего программного обеспечения: | SolidCAM |
| Система ЧПУ и интерфейс оператора | SYNTEC (Тайвань) + Промышленный ПК на базе Windows |
| Электрокомпоненты | SCHNEIDER ELECTRIC (Франция) |
| Сервоприводы с абсолютными энкодерами | SYNTEC (Япония) |
| Высокоточные безлюфтовые редукторы по осям «B» | SHIMPO NIDEC (Япония) |
| ШВП по осям «Y, Z» | ABBA LINEAR TECH (Тайвань) |
| Линейные направляющие и подшипники по всем осям | HIWIN (Тайвань) |
| Косозубая рейка-шестерня по оси «X» | GINGTE (Тайвань) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Промышленный кондиционер для электрошкафа | В комплекте |
| Пульт ручного управления и фронтальная стойка оператора | В комплекте |
| Автоматическая система смазки и ящик ЗИП | В комплекте |
| Расширенная тех документация на русском языке | В комплекте |
| Ящик | В комплекте |
| Электрошкаф, мм | 700 x 1000 x 2000 |
| Длина, мм | 4900 |
| Ширина, мм | 2300 |
| Высота, мм | 2800 |
| Вес, кг | 3000 |
