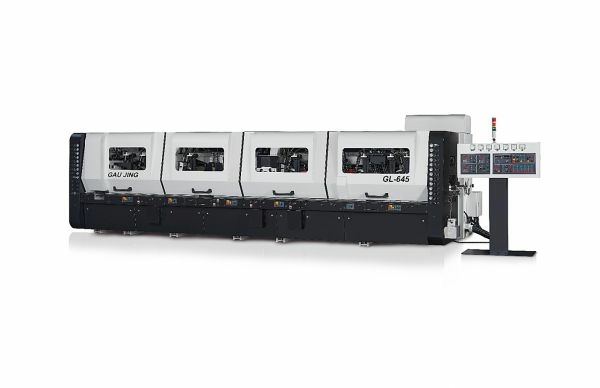

Четырехсторонние продольно-фрезерные станки Gau Jing серии GL 45
Артикул: chetyrekhstoronnie-prodolno-frezernye-stanki-gau-jing-serii-gl-45 Код товара: 104901
НАЗНАЧЕНИЕ СТАНКОВ СЕРИИ GL 45
Станки серии GL 45 с шириной обработки до 450 мм предназначены для обработки тяжелых и крупногабаритных конструкционных деталей - балок, бруса, широких досок и других элементов, используемых в строительных конструкциях
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных изделий, клееного щита и бруса.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GL 45
- Ширина обработки до 450 мм
Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин, 12-120 м/мин (опция)
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Гидрозажимные контропоры на горизонтальных шпинделях
- Установка универсального шпинделя (опция)
- Установка джойнтеров для прямых ножей (опция)
- Установка джойнтеров для профильных ножей (опция)
- Осевая осцилляция горизонтальных шпинделей с амплитудой колебания 30 мм (опция)
Конструктивные преимущества
 |
МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |
УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена в соответствии с рабочими требованиями. |
 |
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACI (Япония). |
 |

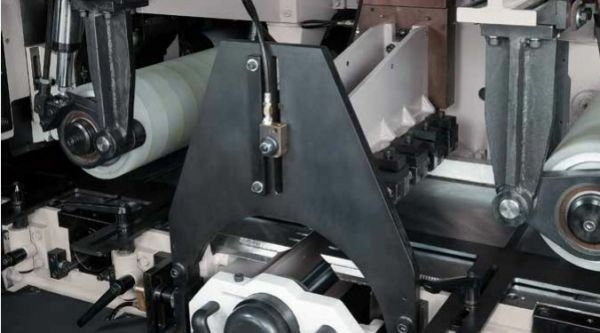

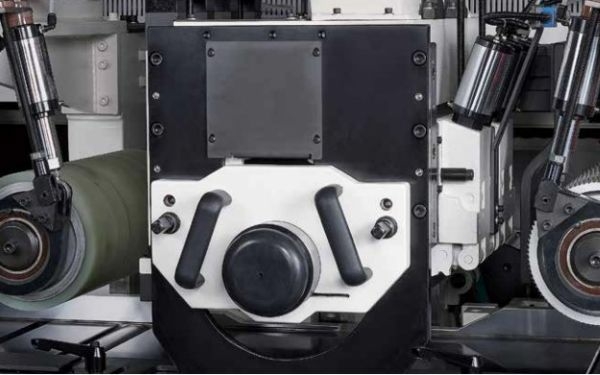

ГИДРАВЛИЧЕСКИЕ КОНТРОПОРЫУстановлены на горизонтальных шпинделях, позволяют использовать инструмент увеличенного диаметра, обрабатывать заготовки шириной до 450 мм, исключить биение шпинделя при максимальных нагрузках и увеличить срок службы подшипников. |
 |
ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи. |
 |

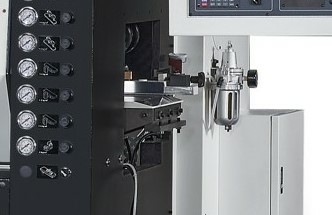

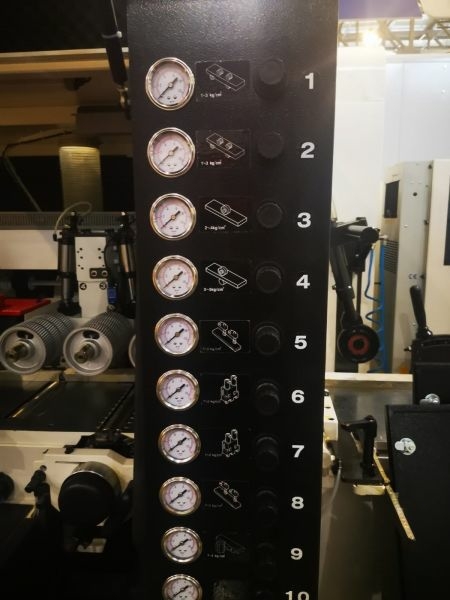

УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
 |
БОКОВОЙ ПНЕВМОУПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |
 |
УПРАВЛЕНИЕ ПРИЖИМНЫМИ ПЛИТАМИ ПЕРЕД ВЕРХНИМИ ШПИНДЕЛЯМИПрижим массивных прижимных плит перед верхними шпинделями происходит при помощи пневмоцилиндров. Регулировка происходит с передней панели и не требует остановку станка. Сокращает время настройки. |
 |

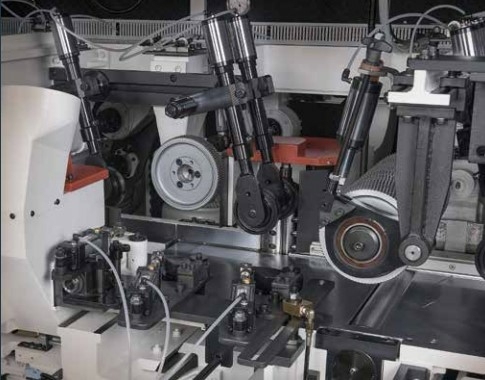

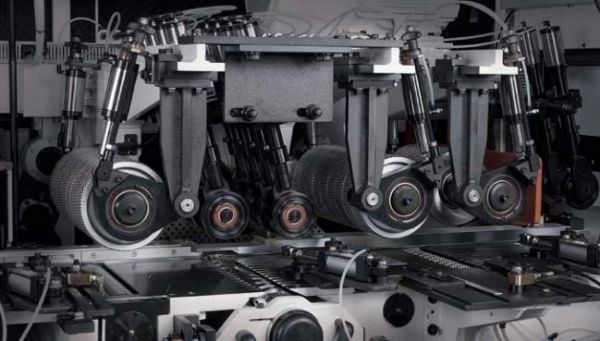

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Широкие подающие ролики на верхней прижимной группе с гидравлическими выносными подшипниковыми опорами, гарантирующими стабильную подачу и надежную фиксацию материала в зоне обработки. |
 |
СПЕЦИАЛЬНЫЙ ПРИЖИМ НАПРОТИВ НИЖНЕГО ШПИНДЕЛЯСекционный прижим напротив нижнего шпинделя. Лучшее качество прижима и обработки. |
 |

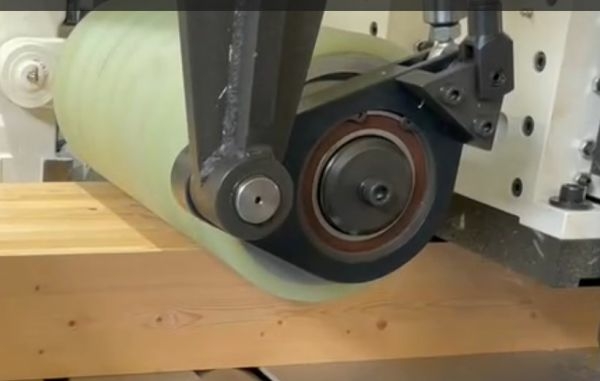

ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИНа выходе из станка установлена группа обрезиненных роликов диаметром 200 мм. Исключают повреждения поверхности обработанных заготовок. |
 |

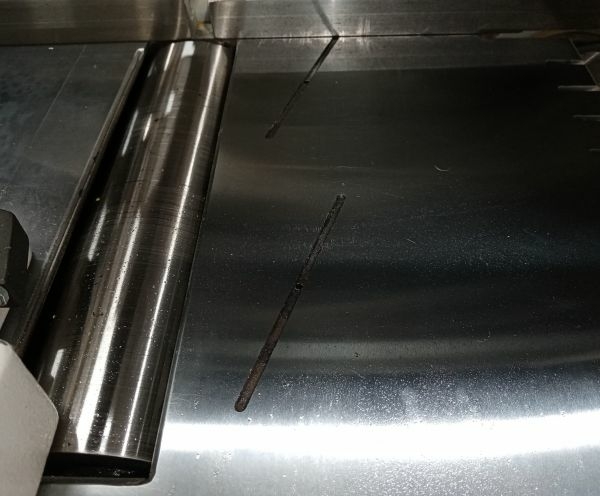

ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. |
  |

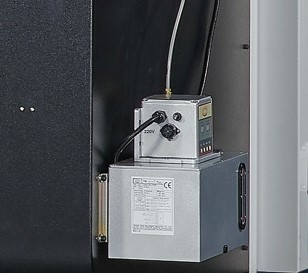

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол при помощи автоматического насоса необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 |
ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric. |
Технические характеристики станка
| Модель | GL-445 | GL-545 | GL-645 | GL-745 | GL-845 |
| Ширина заготовки, мм |
30 - 450 |
||||
| Толщина заготовки, мм |
10 - 160 |
||||
| Скорость подачи, м/мин |
6 - 40 |
||||
| Скорость вращения шпинделя, об/мин |
6000 |
||||
| Диаметр шпинделя, мм |
50 |
||||
| Диаметр инструмента
на 1-ом горизонтальном шпинделе, мм |
160-203 |
||||
| Диаметр инструмента на вертикальных шпинделях, мм |
160-250 |
||||
| Диаметр инструмента на горизонтальных шпинделях, мм |
160-250 |
||||
| Диаметр инструмента на последнем нижнем шпинделе, мм |
160-250 |
||||
| Длина подающего стола |
1000 |
||||
| Габариты станка (LxWxH), мм | 4100х2270 х2077 | 4500x2270 x2077 | 5600x2270 x2077 | 5900x2270 x2077 | 7100x2270 x2077 |
| Вес станка, кг | 16000 | 17000 | 18000 | 18500 | 19000 |
