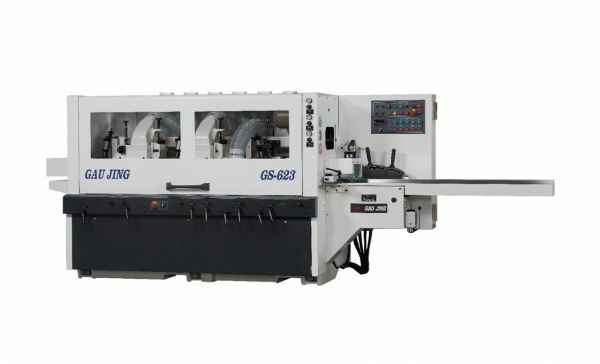

Четырехсторонние продольно-фрезерные станки Gau Jing серии GS
Артикул: chetyrekhstoronnie-prodolno-frezernye-stanki-gau-jing-serii-gs Код товара: 104904
НАЗНАЧЕНИЕ СТАНКОВ СЕРИИ GS
Предназначены для производства большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета и деталей из МДФ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GS
- Скорость подачи до 25 м/мин обеспечивает высокую производительность (опционально: скорость подачи до 40 м/мин)
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Установка системы подачи укороченных заготовок (опция)
- Увеличение мощности всех шпинделей (опция)
- Увеличение мощности двигателя подачи (опция)
- Увеличение частоты вращения шпинделей 7200 об/мин, 8000 об/мин (опция)
- Возможность установки универсального шпинделя
Конструктивные преимущества
 |
МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |
УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена от 6 м/мин до 40 м/мин в соответствии с рабочими требованиями. |
 |
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACI (Япония). |
 |
ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи от 6 до 25 м/мин. |
 |

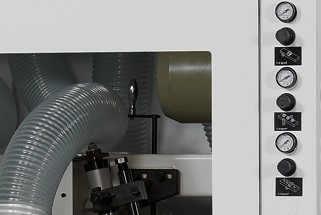

УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
 |

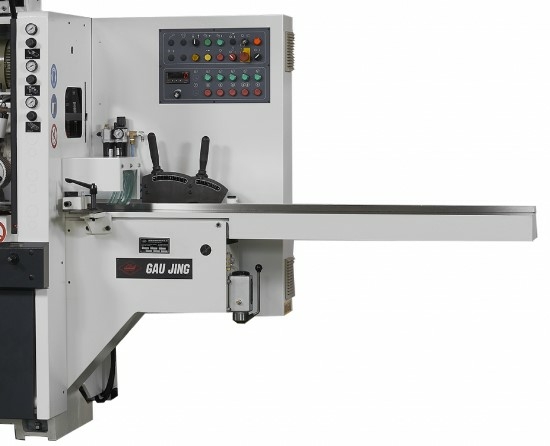

БОКОВОЙ УПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |
 |

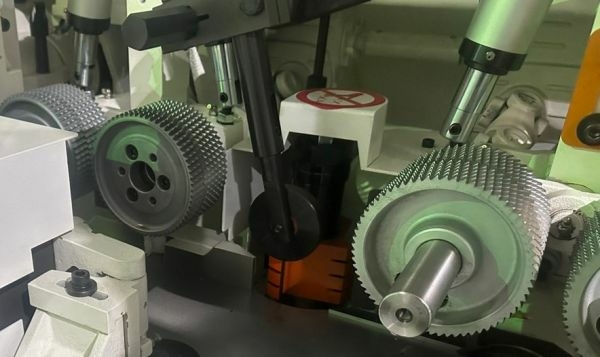

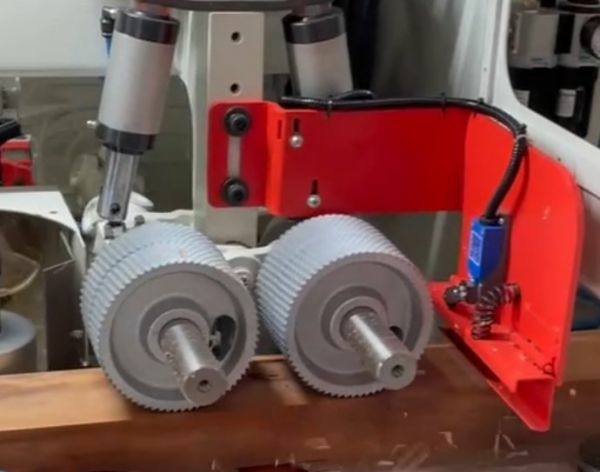

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. |
 |

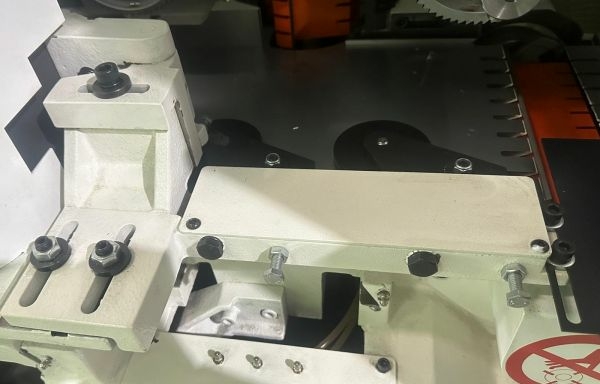

МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены до и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 |
ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИНа выходе из станка установлена группа обрезиненных роликов диаметром 140 мм. Исключают повреждения поверхности обработанных заготовок. |
 |

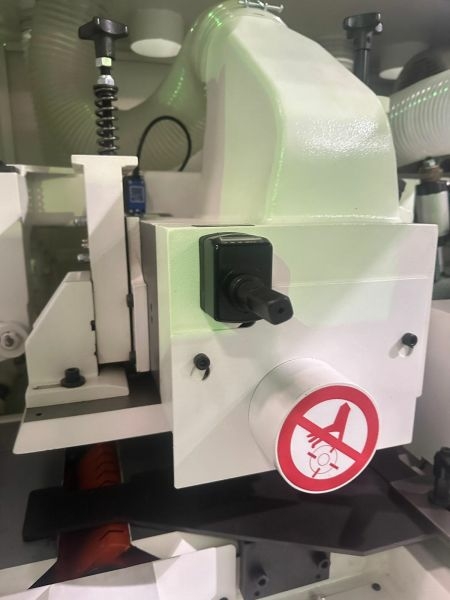

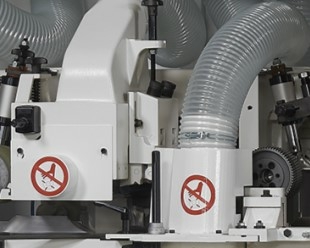

ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |
 |
ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки. |
 |
ЗАЩИТА ОТ ПОПАДАНИЯСтанок оснащен концевым выключателем на входе, подача будет прекращена, когда толщина заготовки превысит допустимый предел. |
  |
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 |
ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric. |
Технические характеристики станка
| Модель | GS-423 | GS-523 | GS-523U | GS-623 | GS-623U |
| Ширина заготовки, мм |
10-230 |
||||
| Толщина заготовки, мм |
7-125 |
||||
| Минимальная длина заготовки, мм |
230 |
||||
| Скорость подачи, м/мин |
6-25 |
||||
| Скорость вращения шпинделя, об/мин |
6000 |
||||
| Диаметр шпинделя, мм |
40 |
||||
| Диаметр инструмента
на 1-ом горизонтальном шпинделе, мм |
125-150 |
||||
| Диаметр инструмента на вертикальных шпинделях, мм |
125-180 |
||||
| Диаметр инструмента на горизонтальных шпинделях, мм |
125-180 |
||||
| Диаметр инструмента на последнем нижнем шпинделе, мм |
125-205 |
||||
| Мощность привода горизонтальных шпинделей, кВт |
5,5 |
||||
| Мощность привода вертикальных шпинделей, кВт | 7,5 | 7,5 | 7,5 | 11 | 7,5 |
| Мощность привода универсальных шпинделей, кВт |
3,75 |
||||
| Мощность привода подачи, кВт | 2,25 | 2,25 | 2,25 | 3,75 | 2,25 |
| Длина подающего стола |
2000 |
||||
| Габариты станка (LxWxH), мм | 3230x1280x1720 | 3360x1280x1720 | 4100x1680x1720 | 3930x1280x1720 | 4250x1680x1720 |
| Вес станка, кг | 2800 | 3200 | 3800 | 3700 | 4100 |
