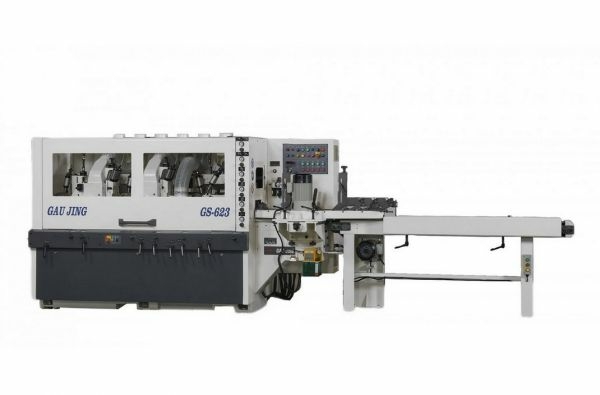

Четырехсторонние продольно-фрезерные станки Gau Jing серии GS для коротких деталей от 120мм

МАССИВНАЯ СТАНИНА

Проходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ

У станка колоссальный запас прочности для максимальных нагрузок и режимов работы.

Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы.

Скорость подачи может быть установлена от 6 м/мин до 40 м/мин в соответствии с рабочими требованиями.

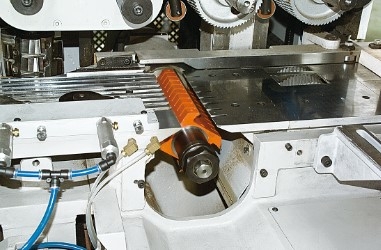

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACI (Япония)

ИНВЕРТОР

Станок оснащен бесступенчатой регулировкой скорости подачи от 6 до 40 м/мин.

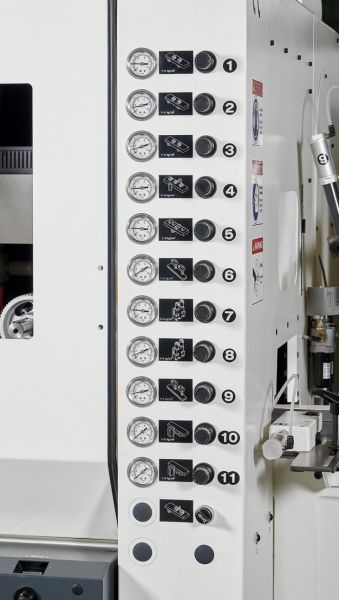

УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИ

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы).

Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне.

БОКОВОЙ УПОР

Расположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали

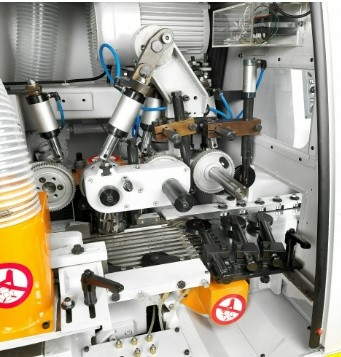

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА

Система фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины.

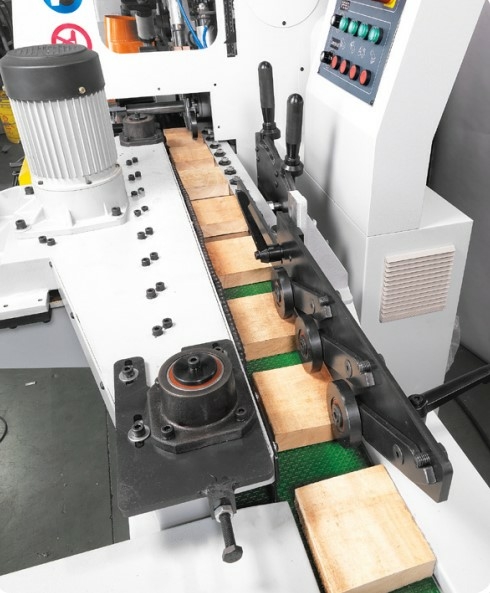

СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОК

Обеспечивает бесперебойную подачу заготовок длиной от 120 мм в зону резания

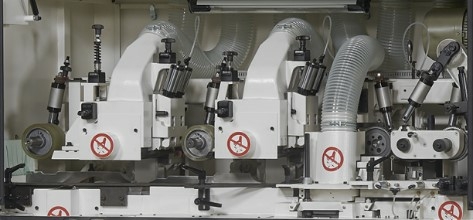

МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ

Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

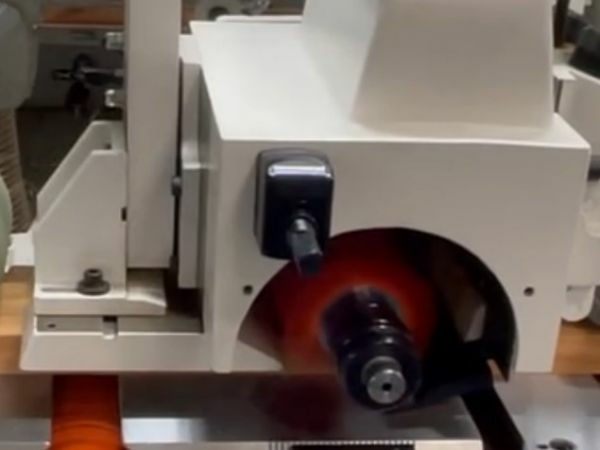

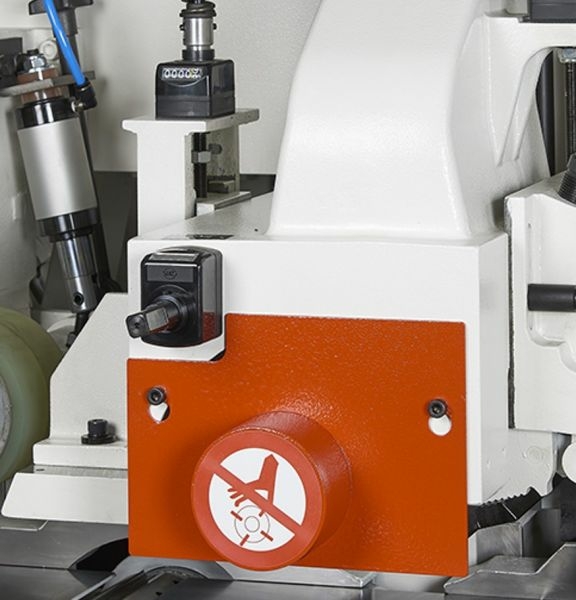

ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙ

Улучшают аспирационные показатели при удалении стружки.

ПОДАЮЩИЙ СТОЛ С РОЛИКОВОЙ НАПРАВЛЯЮЩИЕЙ ЛИНЕЙКОЙ

Уменьшение трения при автоматической подаче деталей.

АВТОПОДАТЧИК С ЦЕПНЫМ ПРИВОДОМ(С 3 МЕТРОВЫМ ЛЕНТОЧНЫМ КОНВЕЙРОМ)

Автоподатчик с цепным приводом для подачи заготовок в станок. (скорость подачи до 40 м/мин).

К подающему столу, жёсткой фиксацией крепится ленточный, 3-х метровый конвейер для подачи заготовок на подающий стол станка

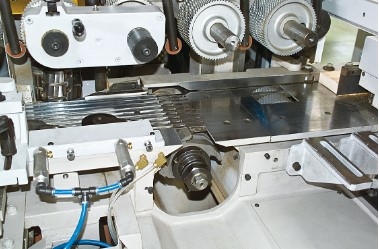

ПАЗОВЫЙ СТОЛ

Закаленный гравированный стол с направляющими пазами от первого до последнего шпинделя. (Поставляется опционально - хромированный гравированный стол с направляющими пазами).

Точное позиционирование детали при подаче.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛА

Станок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка.

Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки

ЭЛЕКТРОКОМПОНЕНТЫ

В станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric
