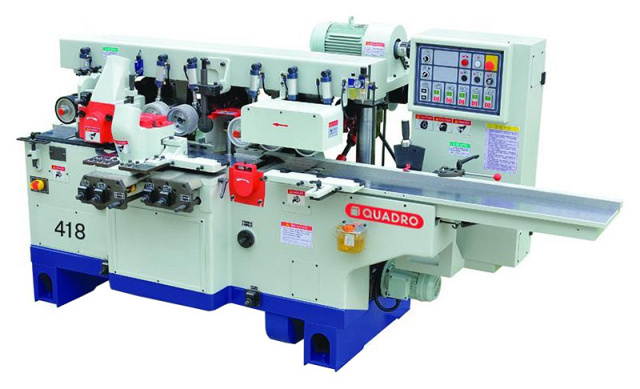

Четырехсторонний продольно-фрезерный станок QUADRO 418
(голосов 0)
Артикул: 9491334quadro_418 Код товара: 106388
Под заказ
Четырехсторонний станокQuadro 418предназначен для строгания и профилирования изделий сечением 180 на 100 мм. Профилирование выполняется боковыми шпинделями и верхним горизонтальным шпинделем. Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия, калибровка ламелей.
Область применения QUADRO 418
Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия, калибровка ламелей. Получаемые изделия
Схемы обработки QUADRO 418
Конструктивные особенности QUADRO 418
 |
Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |

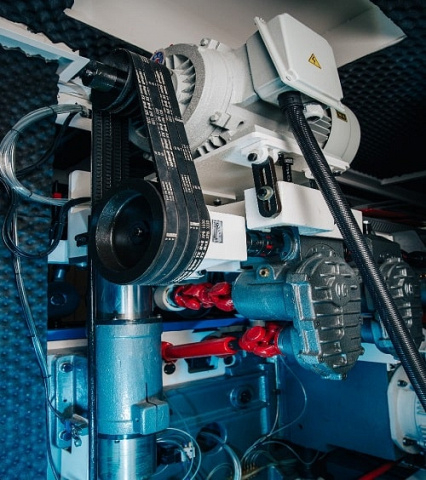

Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы. |
 |

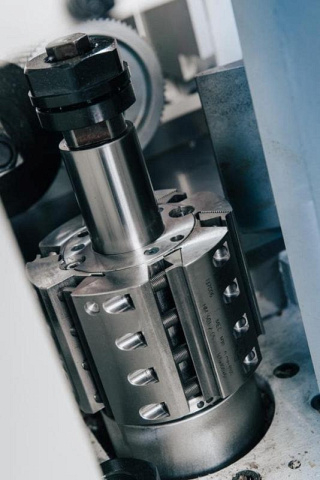

Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |
 |
Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER. |
 |
Надежная система подачи и фиксации пиломатериала Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности. |
 |

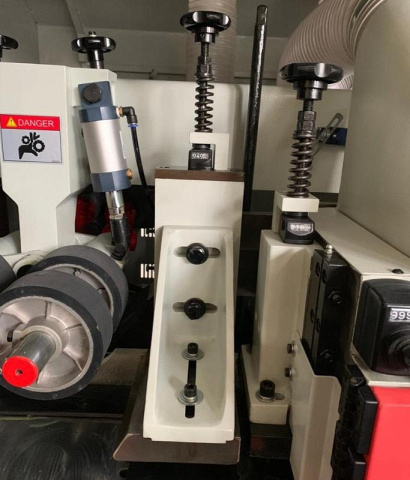

Массивные прижимные плиты Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 |
Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |
 |

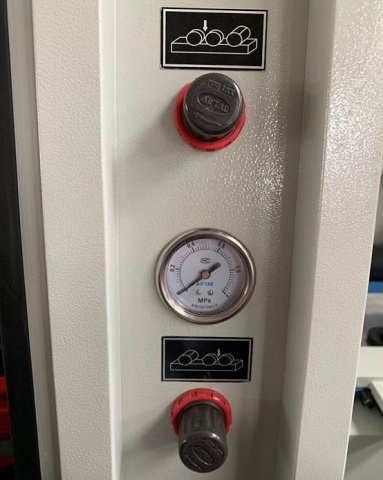

Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |
 |

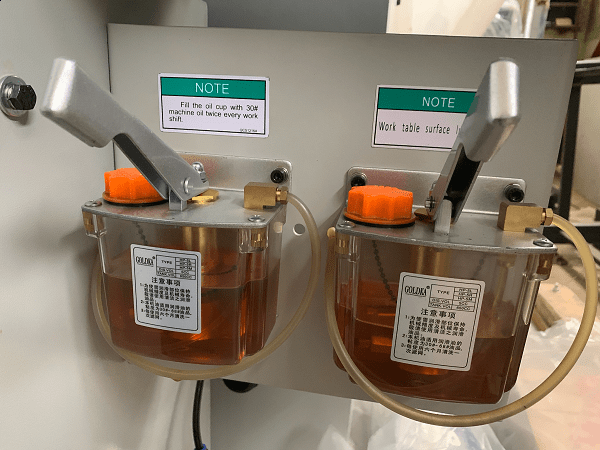

Централизованная система смазки узлов Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка. |
 |
Частота вращения шпинделей 6800 об/мин Необходима для увеличения производительности с сохранением высокого качества продукции. |
 |
Вариатор Станок оснащен бесступенчатой регулировкой скорости подачи. |
 |
Смазка рабочего стола На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 |
Хромированный подающий стол Стол покрыт хромом для повышения износостойкости. |
Технические характеристики QUADRO 418
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 4 |
| Макс. сечение заготовки, мм | 180 x 100 |
| Скорость подачи, м/мин | 8 - 33 |
| Диаметр шпинделей, мм | 40 |
| Частота вращения шпинделей, об/мин | 6800 |
| Производимые изделия | мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | нет |
| Возможность установки пил | нет |
| Шпиндель №1, кВт | 4 (нижнего) |
| Шпиндель №2, кВт | 4 (правого) |
| Шпиндель №3, кВт | 4 (левого) |
| Шпиндель №4, кВт | 5,5 (верхнего) |
| Мощность двигателя подачи, кВт | 3 |
| Мощность двигателя подъема траверсы, кВт | 0,75 |
| Общая установленная мощность, кВт | 21,25 |
| Шпиндель №1, мм | 125 (нижнего) |
| Шпиндель №2, мм | 115 - 170 (правого) |
| Шпиндель №3, мм | 115 - 170 (левого) |
| Шпиндель №4, мм | 105 - 150 (верхнего) |
| Ширина, мм | 20 - 180 |
| Толщина, мм | 8 - 100 |
| Длина наименьшая, мм | 530 (250) |
| Длина, мм | 3040 |
| Ширина, мм | 1600 |
| Высота, мм | 1680 |
| Вес, кг | 2800 |
