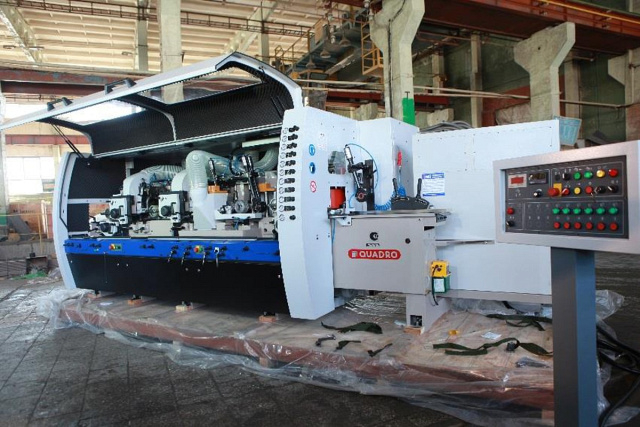

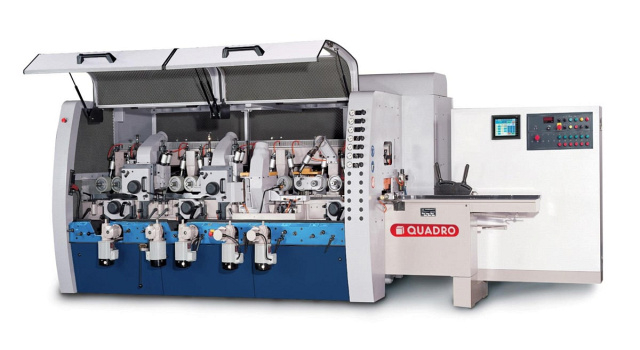

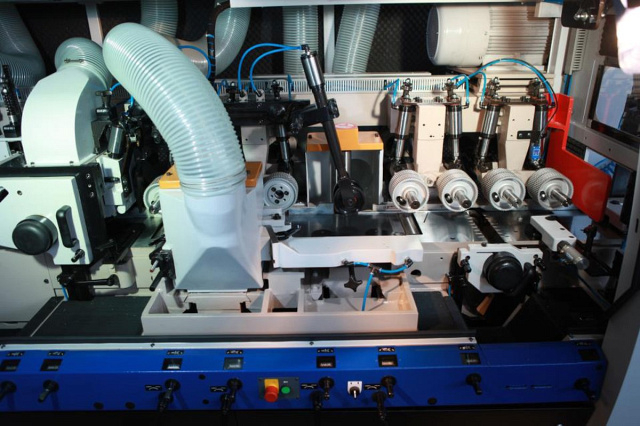

Четырехсторонний продольно-фрезерный станок QUADRO 723 AS

Код товара: 106382

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Предназначен для выполнения широкого спектра высокоточной скоростной обработки заготовок с четырех сторон: от простейшего калибрования до сложного профилирования за один проход с максимальной скоростью до 100 м/мин. Предприятия и цеха по производству клееного строительного бруса, щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства. Качество продукции:

Область применения QUADRO 723 AS

Предприятия и цеха по производству клееного строительного бруса, щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства. Получаемые изделия Качество продукции:

Схемы обработки QUADRO 723 AS

Конструктивные особенности QUADRO 723 AS

	Массивная станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
	Массивная база станка с разнесенными шпиндельными узлами Масса станка 12 тонн (в 2 раза тяжелее классических четырехсторонних станков), а длина станка около 7 м, на 50% больше классического четырехстороннего станка. Благодаря таким параметрам станок позволяет избегать любых вибраций на высоких скоростях подачи и вправе называться станком тяжелой серии.

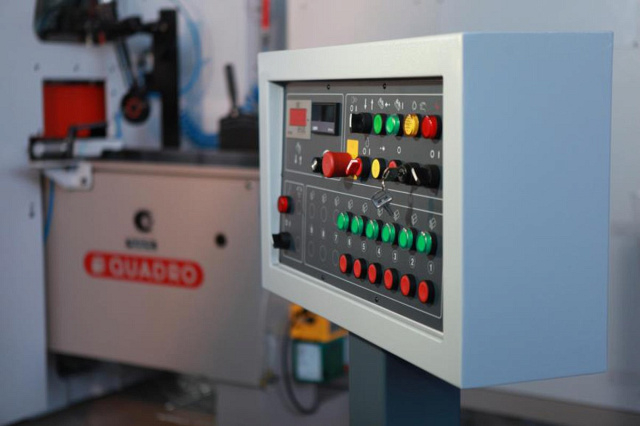

	Выносной пульт Станок оснащен дистанционным пультом управления с кабелем длиной 7 метров для удобства наладки.

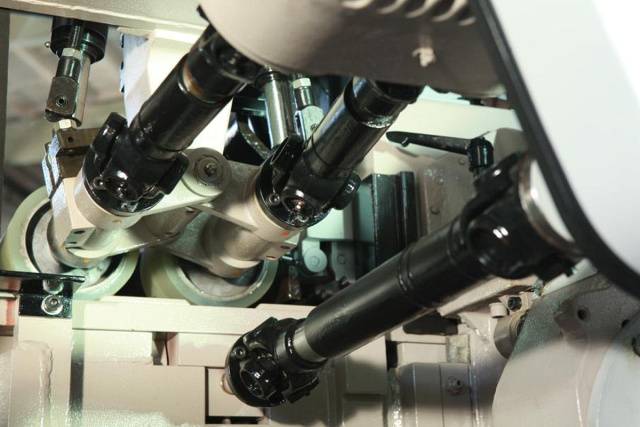

	Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
	Изменение диаметра инструмента Удобное и быстрое перемещение пластины стола относительно правого вертикального шпинделя для установки инструмента разного диаметра позволяет в кратчайшие сроки с высокой точностью налаживать станок.
	Джоинтер для профильных ножей Джоинтер обеспечивают подточку резцов в ножевой головке таким образом, что абсолютно все кромки работают на одной и той же окружности резания. Этим достигается чрезвычайно высокое качество поверхности, обрабатываемой при высокой скорости подачи, а также удлиняется срок службы инструмента. Установлен на 6 шпинделе.
	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

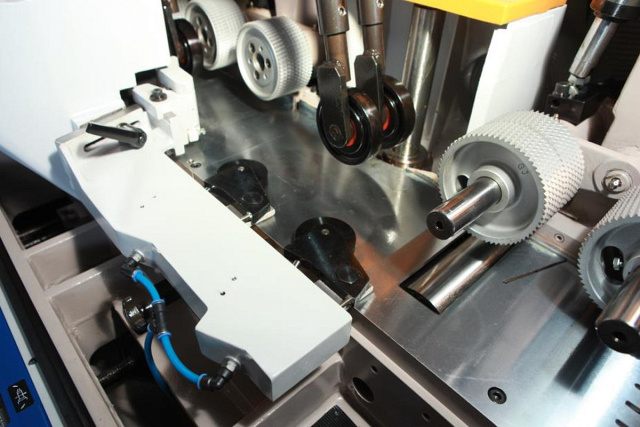

	Боковой роликовый прижимной блок с пневматической регулировкой 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

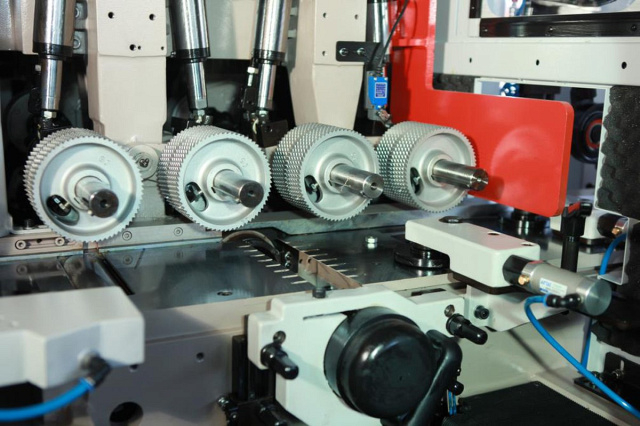

	Надежная система подачи и фиксации пиломатериала Система фиксации состоит из оптимального количества приводных роликов (на входе диаметром 187 мм), расположенных как в столе, так и над столом. В столе станка расположено 5 приводных роликов (2 рифленых и 3 гладких). Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок.
	Джоинтер для прямых ножей На 5,6 и 7-ом и -м шпинделе установлен джоинтер для прямых ножей. Джоинтер – устройство для доводки заточенных ножей методом прифуговки на шпинделе. Джоинтер подтачивает все ножи, выставляя их на один радиус, без снятия инструмента со шпинделя, что позволяет работать безостановочно на высоких скоростях, получая неизменно отличное качество поверхности. Также использование джоинтера значительно увеличивает интервал работы инструмента до следующей заточки.
	Контропора на горизонтальных шпинделях Трехопорная конструкция шпинделя позволяет устанавливать гидрозажимной инструмент диаметром до 230 мм, обрабатывать заготовку на скорости подачи до 100 м/мин, исключить биение шпинделя при максимальной нагрузке и повысить долговечность
	Массивные прижимные плиты с пневматической регулировкой Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
	Дополнительные верхние прижимы Необходимы для стабильного прижима заготовок на высоких скоростях подачи.

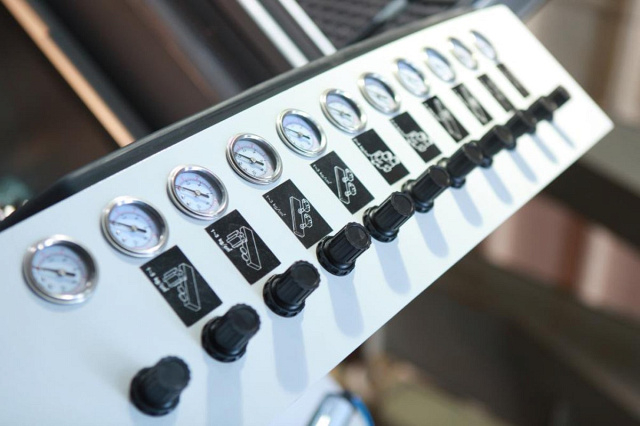

	Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики, плиты, боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
	Централизованная система смазки узлов Станок оснащен двумя портами для дистанционной смазки всех направляющих и трущихся элементов станка.
	Диаметр шпинделей 50 мм Позволяет обрабатывать заготовки шириной 230 мм, использовать гидрозажимной инструмент для повышения качества продукции и производительности станка.
	Автоматическая смазка рабочего стола по таймеру На стол в автоматическом режиме подается смазка через заданные промежутки времени. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Хромированный подающий стол Специальное исполнение рабочего стола для возможности установки системы автоматической подачи. Стол покрыт хромом для повышения износостойкости.

Комплектация QUADRO 723 AS

Стандартная

Технические характеристики QUADRO 723 AS

Характеристика	Значение
Количество шпинделей, шт.	7
Макс. сечение заготовки, мм	230 x 160
Скорость подачи, м/мин	10 - 100
Диаметр шпинделей, мм	50
Частота вращения шпинделей, об/мин	6000
Производимые изделия	столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения
Джоинтер для прямых ножей	на шпинделе №5, 6, 7
Джоинтер для профильных ножей	на шпинделе №6
Контропоры	на всех горизонтальных шпинделях
Возможность установки пил	есть
Шпиндель №1, кВт	18,5 (1-го нижнего)
Шпиндель №2, кВт	15 (правого)
Шпиндель №3, кВт	15 (левого)
Шпиндель №4, кВт	22 (1-го верхнего)
Шпиндель №5, кВт	11 (2-го нижнего)
Шпиндель №6, кВт	11 (2-го верхнего)
Шпиндель №7, кВт	15 (3-го нижнего)
Мощность двигателя подачи, кВт	22
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	115
Шпиндель №1, мм	130 - 203 (1-го нижнего)
Шпиндель №2, мм	130 - 230 (правого)
Шпиндель №3, мм	130 - 230 (левого)
Шпиндель №4, мм	140 - 250 (1-го верхнего)
Шпиндель №5, мм	140 - 250 (2-го нижнего)
Шпиндель №6, мм	140 - 250 (2-го верхнего)
Шпиндель №7, мм	130 - 305 (3-го нижнего)
Ширина, мм	20 - 230
Толщина, мм	10 - 160
Длина, мм	5660
Ширина, мм	2100
Высота, мм	1900
Вес, кг	12 000

Макс. толщина реза, мм 10 - 160
Мощность, кВт 115
Масса, кг 12000
Модель 723 AS
Type Четырехсторонний продольно-фрезерный станок
Макс. сечение, мм 230 x 160
