Четырехсторонний станок POWERMAC ES-623H High Speed

Высокоскоростной станок ES-623H предназначен для производства большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета, а также стенового массивного и клееного бруса.

Применяется на предприятиях большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса.

СХЕМА ОБРАБОТКИ:

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Надежная массивная станина, прошедшая специальную термообработку;
• Высокая производительность благодаря высокой скорости подачи до 80 м/мин;
• Высокий уровень надежности благодаря мощной конструкции станка и качественным комплектующим;
• Отличное качество детали (зеркальная поверхность) на выходе при использовании гидрозажимного инструмента и системы джойнтирования;
• Профильные джоинтеры на 2 и 3 вертикальных шпинделях для профильных фрез;
• Прямые джоинтеры на 5 и 6 горизонтальных шпинделях для прямых ножей;
• Гидравлические контропоры на всех горизонтальных шпиндлелях;
• Стабильная и надежная подача заготовки системой протяжных роликов;
• Боковой и верхние пневмоупоры обеспечивают надежный прижим заготовки в момент обработки;
• Автоматический лубрикатор подачи смазывающей жидкости на рабочий стол;
• Централизованная система смазки всех подвижных агрегатов;
• Надежные электрокомпоненты.

Конструктивные особенности POWERMAC ES-623H

	МАССИВНАЯ СТАНИНА POWERMAC ES-623H Проходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
	ПАНЕЛЬ УПРАВЛЕНИЯ POWERMAC ES-623H Станок оснащен отдельно стоящей простой и интуитивно-понятной панелью управления оператора.

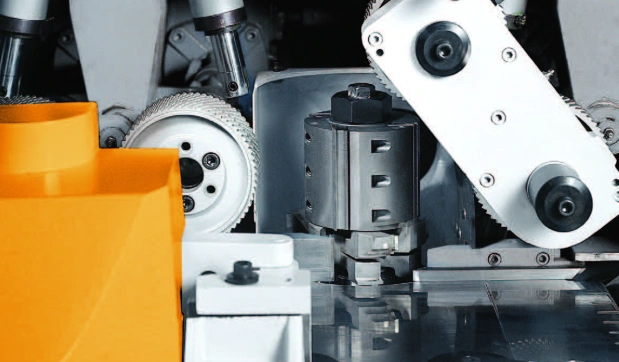

	ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ POWERMAC ES-623H Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACI (Япония).
	ИНВЕРТОР СКОРОСТИ ПОДАЧИ POWERMAC ES-623H Станок оснащен бесступенчатой регулировкой скорости подачи (12-80 м/мин).

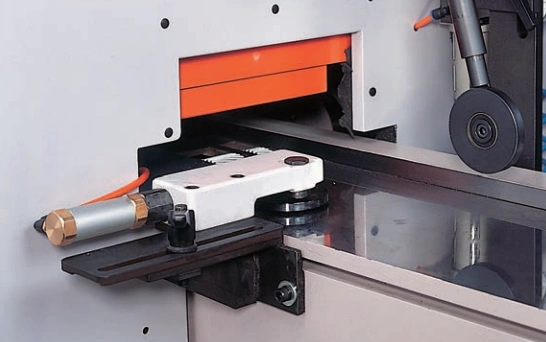

	БОКОВОЙ ПНЕВМОУПОР НА ПОДАЮЩЕМ СТОЛЕ POWERMAC ES-623H Обеспечивает точное базирование заготовки на подающем столе.
	БОКОВОЙ ПНЕВМОУПОР POWERMAC ES-623H Расположен напротив первого и второго вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали.
	УПРАВЛЕНИЕ ПРИЖИМНЫМИ ПЛИТАМИ ПЕРЕД ВЕРХНИМИ ШПИНДЕЛЯМИ POWERMAC ES-623H Прижим массивных прижимных плит перед верхними шпинделями происходит при помощи пневмоцилиндров. Регулировка происходит с передней панели и не требует остановку станка. Сокращает время настройки.

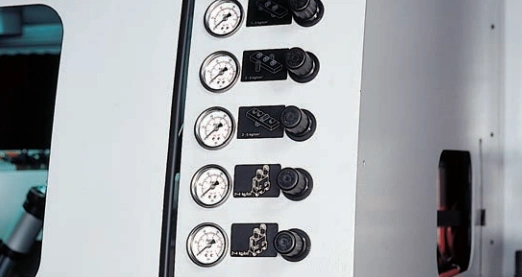

	УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИ POWERMAC ES-623H Станок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне.
	ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ POWERMAC ES-623H Настройки шпинделей производятся на передней части станка. Позиционирование рабочих агрегатов на требуемый размер производится по цифровым индикаторам, что позволяет быстро производить перенастройку положения шпинделей.

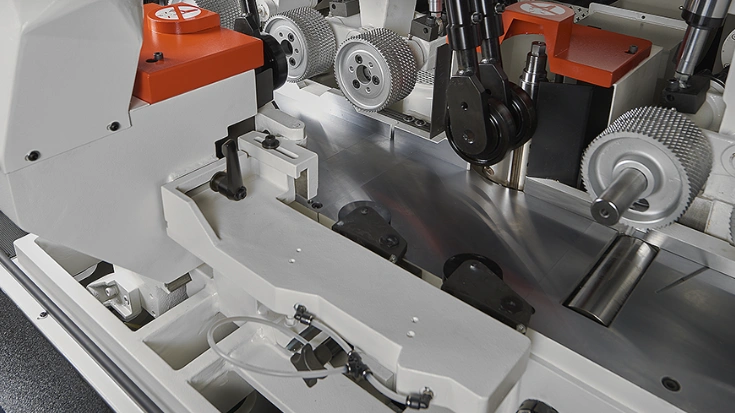

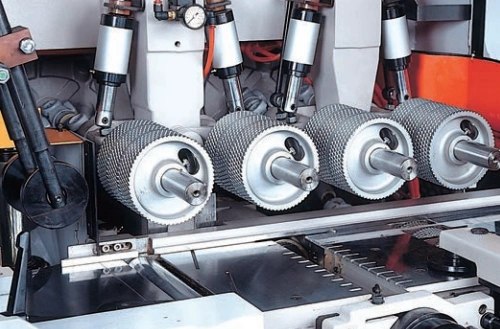

	НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА POWERMAC ES-623H Система фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины.

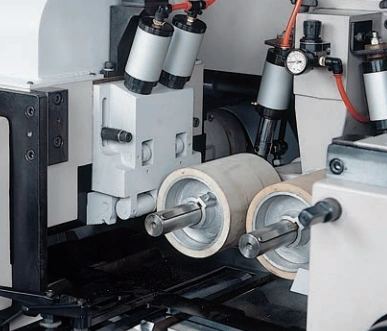

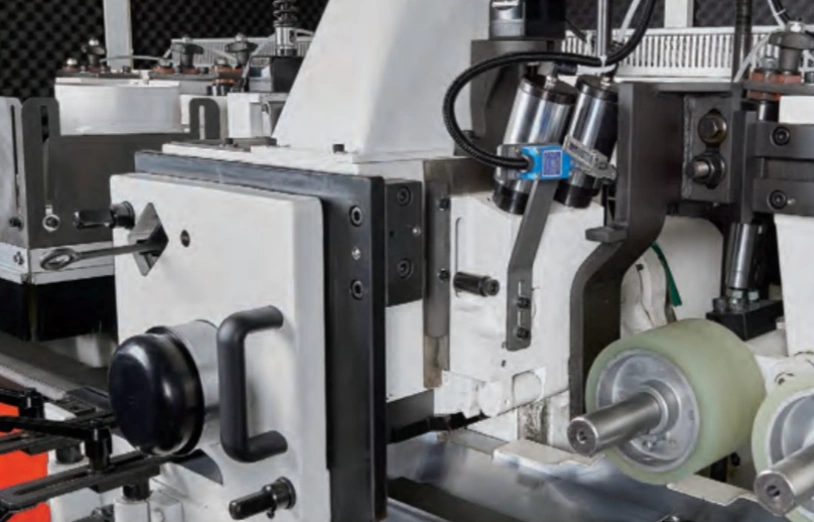

	ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИ POWERMAC ES-623H На выходе из станка установлена группа обрезиненных роликов диаметром 170 мм. Исключают повреждения поверхности обработанных заготовок.
	УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ POWERMAC ES-623H У станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы.
	РЕГУЛИРОВКА ШПИНДЕЛЯ ПО ВЕРТИКАЛИ ДО 60 мм POWERMAC ES-623H Это позволяет устанавливать различные типы режущих головок на вертикальный шпиндель и избавляет от необходимости менять фрезы.
	ГИДРАВЛИЧЕСКИПЕ КОНТРОПОРЫ ГОРИЗОНТАЛЬНЫХ ШПИНДЕЛЕЙ POWERMAC ES-623H Все горизонтальные шпиндели оснащены контропорами , позволяющими использовать тяжелый гидрозажимной инструмент на максимальной скорости подачи.

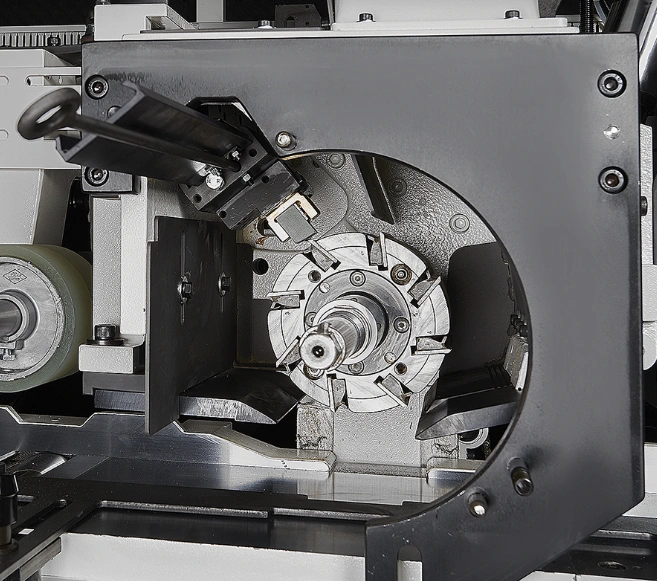

	ПРЯМОЙ ДЖОИНТЕР (ОПЦИЯ) POWERMAC ES-623H На шпинделях , отвечающих за финальную чистовую строжку установлены механические прямые джоинтеры для прифуговки прямых строгальных ножей с целью получения высокого качества поверхности , не требующей дальнейшей шлифовки. Прифуговка джоинтером инструмента позволяет вывести все режущие грани в один радиус резания.
	ПРОФИЛЬНЫЙ ДЖОИНТЕР (ОПЦИЯ) POWERMAC ES-623H На шпинделях, отвечающих за профильную обработку могут устанавливаться профильные джоинтеры для получения высокого качества продукции. Прифуговка джоинтером инструмента позволяет вывести все режущие грани в один диаметр резания.
	ХРОМИРОВАННЫЙ СТОЛ POWERMAC ES-623H Подающий стол покрыт хромом для повышения износостойкости. Длина стола 1300 мм. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки
	ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ POWERMAC ES-623H Обеспечивает надежную подачу смазки на все подвижные агрегаты станка.

Технические характеристики станка POWERMAC ES-623H
